晶体管特性图示仪操作规程

1、定义：晶体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。

它功能强，用途广泛、直接显示、使用方便、操作方便的优点，对于从事半导体管机理的研究及半导体在无线电领域的应用，是必不可少的测试工具。

晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。

例如:晶体管共射、共基和共集三种接法的输入、输出特性、电流放大特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。

2、晶体管特性图示仪与示波器的区别：晶体管特性图示仪能够自身提供测试时所需要的信号源，并将测试结果以曲线形式显示在荧光屏上。

3、优缺点：晶体管特性图示仪不能用于测量晶体管的高频参数。

4、组成：主要由阶梯波发生器、集电极扫描信号源、测试变换电路、控制电路、X-Y方式示波器等部分组成。

由于晶体管特性图示仪的测量原理基础是逐点测量法，且是动态测量，故晶体管特性图示仪的功能应该满足：能提供测试过程所需的各种基极电流（阶梯波发生器）；每个固定基极电流期间，集电极电压能做相应改变；（集电极扫描信号源）能够即使取出各组测量值并传送至显示电路。

5、晶体管特性图示仪各组成部分的作用：（见书P127）阶梯波发生器（组成和工作原理见书P129）：提供基极阶梯电压或电流集电极扫描信号源：每个固定基极电流期间，集电极电压能做相应改变；测试变换电路：为适应测试NPN和PNP管控制电路：实现集电极扫描信号源和阶梯波信号源的同步X-Y方式示波器：X和Y轴放大器（对取自被测器件上的电压信号进行放大，然后送至偏转板形成扫描线）和示波管6、晶体管特性图示仪的操作使用面板介绍：包括五部分（示波管控制电路；集电极电源；偏转放大；阶梯信号测试台）J2461型晶体管特性图示仪J2461型晶体管特性图示仪，是根据教育部《JY6－78》号技术标准的规定和要求而设计的。

它是J2458型教学示波器的辅助装置，主要供中等学校实验室测量晶体管使用。

XJ4810晶体管图示仪操作规程一、使用范围该图示仪可以测试多种半导体二极管、三极管、光耦、可控硅集成门电路等半导体器件，因为在本公司使用，主要用来对三极管及稳压二极管的进货检测。

二、操作面板简介该仪器操作面板开关及旋钮繁多，为便于叙述，按面板布局进行分区介绍，面板操作件分为六个区：1.显示区，该区内有显示示波管，电源开关兼辉度钮，聚集与辅助聚集旋钮2.集电极电源区，该区内有：a)峰值电压范围开关，共6档b)峰值电压调节旋钮，0-100%c)极电功耗限制电阻转换开关，1Ω~0.5mΩ共10档d)正负极性转换开关e)电容平衡与辅助平衡旋钮3.y轴作用区，该区内主要为集电极电流转换开关，由0.2mA至0.5A共22档，还有一只上下移动旋钮4.x轴作用区，该区内主要为x轴电压转换开关，由0.05V/度-50V度共22档，另外还有一只左右移动旋钮5.阶梯信号区，该区内有：a)阶梯信号大小选择，由0.05V/度-1V/度5档电压和0.2mA/度至50m A/度17档电流b)级/簇调节旋钮c)调零旋钮d)串联电阻开关e)极性转换开关f)单簇与重复开关（阶梯作用）6.测试台区，该测试台为可插拔式，台面上有二只四孔插座（左、右各一只）1只六孔插座，还有左右各四个外接测试插孔，这些插座与插孔，都是用来插被测元件的。

另外，台面上还有5只测试转换开关，用它来控制测试左面的还右面的或者测二簇。

三、操作方法：1.将仪器电源插头插入充电220V插座内2.打开电源开关（此开关兼带在辉度旋钮上，拉出为开），予热2分钟3.调节聚集与辉度，使光标便于观察，调节x轴或y轴区的移动旋钮，将光标移至左下角零点处4.根据不同的测试对象，设置好各种参数下面就本公司目前需测试的器件，列设置参数如下表：5.将被测器件插入测试台插，要注管脚的A、B、C及与插座标志一致6.依顺时针方向旋转峰值电压百分比旋钮，使曲线在x轴方向到达最右边（测稳压香，只要达到稳压值，就可停止旋钮转动）7.差别器件好坏对三极管，看两点：一是最上面一根曲线应到达第八格以上，达不到说明峰值不够，二是曲线形态应为图1，图2一般为不良管曲线；对稳压二极管，看两点：一是稳压值是否与管子标峰值相同，允许5%，二是曲线形态为图10为正确，图11~图15为不良管曲线。

晶体管特性图示仪安全操作及保养规程1. 前言晶体管特性图示仪是一种专业化的电子测量设备，它能够对晶体管进行测试，分析晶体管的性能。

为了保护该设备的安全，保持其良好工作状态，以及为最终用户提供最好的体验，我们为您提供以下安全操作以及保养规程。

2. 安全操作规程2.1 基本要求晶体管特性图示仪是一种精密的测量仪器，因此需要严格的安全操作措施，以确保设备能够长期稳定工作、准确测量。

下面为您介绍几个基本的操作要求：•操作人员必须接受过专门的培训，了解设备操作方法和基本的安全操作知识，遵守本规程以及制造商提供的相关指南。

•设备的选择、安装、使用、维护都必须遵循规程要求。

•操作过程中，必须仔细阅读并遵照设备相关标签和说明书。

•在使用设备之前，必须检查仪器和配件是否完好，避免因损坏导致安全隐患。

•操作人员必须佩戴耐压手套、护目镜等必要的防护用品，以确保操作的安全性。

2.2 指导步骤下面为您介绍一些常规的操作步骤，以供参考：1.开机前的检查：•检查电源线、测量线缆和所有连接线是否处于良好状态；•检查设备上的电源开关，确保其处于关闭状态；•检查可调整和固定元件是否处于良好状态。

2.开机操作：•插入电源线，连接测量线缆;•打开电源开关;•等待设备自检完成；•设置测量参数，根据测量对象的需要进行测量。

3.关机操作：•关闭电源开关；•拔出电源线、测量线缆。

3. 保养规程3.1 基本保养为了确保设备的正常工作，同时延长设备的使用寿命，我们为您提供以下安全保养规程：1.对设备的外部进行清洁和维护工作，确保设备表面干净。

清洁过程中需要注意防潮、防水、防静电等工作，并使用专门的清洁剂。

2.及时更换设备中的易损件，如保险丝、电解电容、继电器等，以确保设备持续稳定工作。

3.定期进行设备的校准和维修工作，确保仪器精度在指定范围内。

3.2 操作注意事项在进行设备的保养过程中，请注意以下几点：•执行操作时，请关闭电源开关，拔掉电源线，以确保操作的安全性；•不要使用任何有损设备或环境的废弃物或清洁液等;•进行维护时，要慎重选择和安装设备的配件，并确保其与设备兼容。

QT2晶体管图示仪使用方法介绍[终稿] QT2晶体管图示仪使用方法介绍Lab one QT2一、实验目的熟练掌握晶体管特性图示仪的使用方法～学会用晶体管特性图示仪测量半导体器件的静态参数。

在不损坏器件的情况下～测量半导体器件的极限参数。

二、晶体管特性图示仪测量半导体器件的工作原理1(概述YB4810型晶体管特性图示仪是一种用阴极射线示波管显示半导体器件的各种特性曲线～并可测量其静态参数的测试仪器～尤其能在不损坏器件的情况下～测量其极限参数～如击穿电压、饱和压降等。

2(主要技术指标(1) Y轴偏转系数集电极电流范围为10μA/div~0.5A/div，分15档，误差不超过?5%;二极管反向漏电流0.2μA/div~5μA/div，分5档，2μA/div、5μA/div误差不超过?5%，1μA/div误差不超过?7%，0.5μA/div误差不超过?10%，0.2μA/div误差不超过?20%;外接输入为0.1V/div误差不超过?5%。

(2) X轴偏转系数集电极电压范围为0.1V/div~50V/div，分9档，误差不超过?5%;基极电压范围为0.1V/div~5V/div，分6档，误差不超过?5%;外接输入为0.05V/div误差不超过?7%。

(3) 阶梯信号阶梯电流范围为0.1μA/级~50mA/级，分18档;1μA/级~50mA/级，误差不超过?5%，0.1μA/级误差不超过?7%;阶梯电压范围为0.05V/级~1V/级，分5档，误差不超过?5%;串联电阻10Ω、10KΩ、0.1MΩ，分3档，误差不超过?10%;每簇级数4~10级连续可调。

2(4 集电极扫描电源、高压二极管测试电源其峰值电压与峰值电流容量如下表所示，其中最大输出不低于下表:5V档 0~5V 10A50V档 0~50V 1A500V档 0~500V 0.1A3kV档 0~3kV 2mA功耗限制电阻0.5MΩ～分11档～误差不超过?10%。

德信诚培训网XJ4810型晶体管特性图示仪操作规范
一、目的：
通过该图示仪的测试，确保来料三极管的放大倍数能满足我司要求。

二、适用范围：
适用于常有晶体三极管的放大倍数之测量。

三、操作步骤：（参照图示仪参数表）
1.接好电源线，打开电源开关，预热15分钟。

2.调节辉度、聚焦及辅助聚焦，使光点清晰。

3.依参数表，将峰值电压按钮置于合适位置；将峰值电压旋钮调零；集电极电源极性按钮、阶梯极性按钮、“转换”按钮均置于“”位置。

4.校准、调零：
4.1通过上下、左右移位，使光点置于左下角坐标零点。

按下“校准”键，
亮点应对准最右上端点。

校准后弹出此键。

4.2调节“级/簇”旋钮为10级，调节“电流/度”旋钮至阶梯档位，缓慢增
大峰值电压，使亮线右端与Y轴10度线重合，调节“调零”旋钮，使线簇达到11条，且线簇底线应与X轴零度线重合，即完成调零。

5.依被测三极管规格及参数表，将“电流/度”旋钮、“电压/度”旋钮、“电压
-电流/级”旋钮、功耗限制电阻旋钮置于合适位置；将阶梯信号键置于“重复”
位置。

更多免费资料下载请进：好好学习社区。

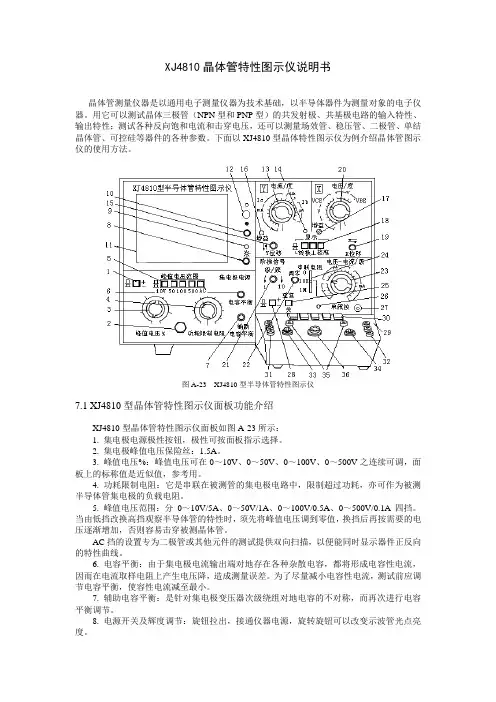

XJ4810晶体管特性图示仪说明书晶体管测量仪器是以通用电子测量仪器为技术基础，以半导体器件为测量对象的电子仪器。

用它可以测试晶体三极管（NPN型和PNP型）的共发射极、共基极电路的输入特性、输出特性；测试各种反向饱和电流和击穿电压，还可以测量场效管、稳压管、二极管、单结晶体管、可控硅等器件的各种参数。

下面以XJ4810型晶体特性图示仪为例介绍晶体管图示仪的使用方法。

图A-23 XJ4810型半导体管特性图示仪7.1 XJ4810型晶体管特性图示仪面板功能介绍XJ4810型晶体管特性图示仪面板如图A-23所示：1. 集电极电源极性按钮，极性可按面板指示选择。

2. 集电极峰值电压保险丝：1.5A。

3. 峰值电压%：峰值电压可在0～10V、0～50V、0～100V、0～500V之连续可调，面板上的标称值是近似值，参考用。

4. 功耗限制电阻：它是串联在被测管的集电极电路中，限制超过功耗，亦可作为被测半导体管集电极的负载电阻。

5. 峰值电压范围：分0～10V/5A、0～50V/1A、0～100V/0.5A、0～500V/0.1A四挡。

当由低挡改换高挡观察半导体管的特性时，须先将峰值电压调到零值，换挡后再按需要的电压逐渐增加，否则容易击穿被测晶体管。

AC挡的设置专为二极管或其他元件的测试提供双向扫描，以便能同时显示器件正反向的特性曲线。

6. 电容平衡：由于集电极电流输出端对地存在各种杂散电容，都将形成电容性电流，因而在电流取样电阻上产生电压降，造成测量误差。

为了尽量减小电容性电流，测试前应调节电容平衡，使容性电流减至最小。

7. 辅助电容平衡：是针对集电极变压器次级绕组对地电容的不对称，而再次进行电容平衡调节。

8. 电源开关及辉度调节：旋钮拉出，接通仪器电源，旋转旋钮可以改变示波管光点亮度。

9. 电源指示：接通电源时灯亮。

10. 聚焦旋钮：调节旋钮可使光迹最清晰。

11. 荧光屏幕：示波管屏幕，外有座标刻度片。

附录五 YB4811晶体管特性图示仪使用说明书一、概述YB4811型半导体管图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测量仪器。

尤其能在不损坏器件的情况下，测量其极限参数，如击穿电压。

饱和压降等。

因此该仪器广泛地应用与半导体器件有关的各个领域。

二、主要技术指标1.Y轴偏转系数集电极电流范围（IC）；10uA/div----0.5uA/div分15档，误差不超过+3%。

二极管反向漏电流（IR）0.2uA/div----5uA/div分5档2uA/div-------5uA/div，误差不超过+3%.1uA/div误差不超过+5%0.2uA/div---0.5uA/div，误差不超过+10%外接输入；0.1V/div，误差不超过+3%2.X轴偏转系数集电极电压范围（Vce)：0.05V/div---500V/div分13档，误差不超过+3%基极电压范围（Vbe); 0.V/div-----5V/div，分6档，误差不超过+3%外接输入：0.05V/div，误差不超过+3%3.信号阶梯电流范围（Ib;）;0.2uA/级-------100mA/级分18档1uA/级-------100mA/级，误差不超过+5%0.2uA/级-------100uA/级，误差不超过+7%阶梯电压范围（Vb);0.1/级-------2V/级分5档，误差不超过+3%串联电阻：0Ω，10Ω。

10KΩ。

100KΩ分3档，误差不超过+10%每簇级数；1----10级连续可调4.极扫描电源。

高压二极管测试电源峰值电压与峰值电流容量如下表所示，其最大输出不低于下表，各档级电压连续可调功耗限制电阻0--0.5MΩ分11档，误差不超过+10%档级容量10V档0------10V5A50V档0------50V 2.5A500V档0------500V0.5A3KV档0-----3000V2mA5.尺寸型式；便携式外形尺寸；415mm×240mm×320mm重量;17Kg电源电压;220.V+10%电源频率：50HZ+5%视在功率：非测试状态约50VA最大功率约100VA三、注意事项1.避免过冷和过热，不可将仪器长期暴露在日光下，或者说靠近热源的地方，如火炉2.在寒冷天气时放在室外使用，仪器工作温度应在0----40度3.热与寒冷环境交替，不可将仪器从炎热环境中突然转到寒冷的环境或相反进行，这将导致仪器内部形成凝结，从而损坏仪器.4.免温度，水分和尘土.如果将本仪器放在湿度或尘土多的地方，可能导致\仪器操作出现故障，最佳使用相对湿度范围是35%-----90%5.可将物体放置在本图仪器上，注意不要堵塞仪器通风孔6.不可遭受强烈的雷击7.不可用电源导线拖拉仪器8.将电烙铁放在本仪器框架及其表面上9.避免长期倒置存放和运输.10.仪器使用前应检查工作电源电压，并保证所用的保险丝为指定型号，为防止由于过电流引起的电路损坏，请使用正确的保险丝（电源保险丝为1.5A）。

审核/日期----- 版次A/O批准/日期QT2晶体管图示仪使用方法页次1/4QT2晶体管图示仪使用方法一、晶体管图示仪测试范围：三极管/二极管/场效应管/可控硅等。

二、使用方法：1、先将图示仪电源开关打开，十分钟后便可开始检测。

a、反向击穿电压的检测：Vcbo 集电极/基极间电压（发射极开路）Vebo 发射极/基极间电压（集电极开路）Vceo 集电极/发射极间电压（基极开路）Vcer 集电极/发射极间电压（基极与发射极间电阻连接）Vces 集电极/发射极间电压（基极与发射极间短路）2、根据被测三极管的极性选择NPN/PNP 。

被测的BCE各极按照上表所示进行连接（开路可直接悬空）3、Y偏转放大器的电流/度（集电极电流）开关至于较小挡，无特殊要求一般置于100/uA度挡级。

4、X偏转放大器的电压/度U0根设定合适的挡。

5、无特殊要求将集电极功耗电阻至于10K~100K之间的任意挡级。

6、集电极电压至于合适的档级（根据被测管的参数而定），峰值电压初始为0 ，测试时按顺时针方向适当的加大。

7、读出数值并记录、比较，要求所测值必须大于晶体管额定值。

审核/日期------ 版次A/O批准/日期QT2晶体管图示仪使用方法页次2/4QT2晶体管图示仪使用方法b、V CE----I C特性测试:(集、射极电压/集电极电流)1、根据集电极、基极的极性选择开关置于NPN/PNP，并将开关置于常态。

如基极需要反相时可置于“倒置”。

2、按照被测管的管脚CBE的排列对应插入测试盒中。

3、查看被测管的参数，将Y电流/度置于I C合适的档级，X电压/度置于U C合适档级。

4、选择A/B测试盒,并将开关置于所要测试的一边。

5、调整光标的位置，使其停在左下方（NPN）或右上方（PNP）的零点开始。

6、选择合适的阶梯幅度/级开关置于电流/级的某一挡（一般至于较小挡级，再逐渐加大致要求值）。

7、选择合适的集电极功耗电阻，电阻值的确定可根据负载线的要求或保护被测管的要求选择。

晶体管特性图示仪态QＴ2 操作规程
一、测试前的开关与调节
二、各类晶体管的操作方法
三、注意事项
1、不要在放有易燃易爆品的地方使用仪器；
2、仪器特别是连接测试件的测试导线应远离强电磁场,以免对测量产生干拢;
３、打开电源前确保接好了保护地线以防电击,且应避免交流电的零线用作保护地线;
4、不要不接保护地线或不接保护地线，否则将造成潜在的电击伤害;
５、无保护地线和保险丝时请勿使用仪器;
6、仪器测试完毕、排除故障需打开仪器或更换保险丝前需切断电源和负载；
7、未经许可严禁取下仪器外壳和拆卸仪器的任何部件;
8、打开电源预热10分钟后仪器才可进入正常工作状态；
9、对被测管的的主要直流参数要熟悉了解,特别要了解该被测管的集电极最大允许耗散
功率Ｐcｍ，集电极对其它极的最大反向击穿电压,如BV CEO、ＢV CBO、ＢV CRＲ,集电极最大允许电流Iｃｍ等主要指标;
1０、在测试前首先将极性与被测管所需要的极性相同，即选择ＰNP或ＮPＮ的开关置于规定位置；
11、将集电极电压输出电压不应超出被测管允许的集电极电压,一般情况下将峰值电压
旋至零,防止被测管损坏；
1２、对被测管进行必要的估算,以选择合适的注入阶梯电流或电压,此估算的原则以不超过被测管的集电极最大允许耗损功率;
1３、在进行Ｉｃm的测试时，一般采用单次阶梯为宜，以免被测管被电流击穿；
14、在进行Io或I cｍ测试中,应根据集电极电压的实际情况,不应超过本仪器规定的最大
16、注意仪器保养，操作人员离开岗位必须断开仪器电源。

制定部门: 制定: 审核：核准：☆☆☆☆不是因为有希望才去努力，而是努力了，才能看到希望。

☆☆☆。

编制| | 审核| | 批准| 」发行日期文件类型仪器名称资料编号版次页次仪器作业指导书QT2型晶体管特性图示仪2/3电压（并使电压从左下方的零点开始），当电压达到某一值时电流变大，读出曲线转折点时的电压值（32V左右）即为此触发管的触发电压。

3.3.3 稳压管2CW37-6.2测试测稳压值：将稳压管的正极插入测试盒E孔，负极插入C孔。

调节参数：功耗电阻250 Q,集电极电压输出选择10V,Y轴电流/度1mA X轴电压/度1V,幅度级5UA, “输入”开关正常，阶梯10级,极性选择NPN.测试：开关拨至相应测试端，慢慢调节峰值电压（并使电压从左下方的零点开始），当电压达到某一值时电流变大，读出曲线转折点时的电压值（ 6.4V左右）即为此稳压管的稳压值3.3.4 压敏电阻测试测击穿电压：将压敏电组两脚分别插入测试盒C孔和E孔（若标称电压高于500V需在高压测试盒内进行，按1N4007二极管测试）。

参数调试：功耗电阻100K Q，集电极输出电压根据压敏电阻的标称值适当选取，X轴电压/度选取适当的档级，Y轴电流/度50卩A。

测试：开关拨至相应测试端，慢慢调节峰值电压（并使电压从左下方的零点开始），当电压达到某一值时，电流突然增大，读出曲线转折点时的电压值即为压敏电阻的击穿电压。

3.3.5 13003 三极管测试3.3.5.1测放大倍数HFE将三极管按脚位要求插入相应的位置；集电极电压输出选择10V;极性选择NPN,（如是PNP型则需选择PNP）;功耗电阻200Q, Y轴电流/度1MA,X轴电压/度1V,幅度级20UA, “输入”及“作用”开关选正常；阶梯10级。

测试：开关拨至相应测试端，顺时针旋转“峰值电压” 旋钮，逐渐加大；显示屏出现一组曲线，就是三极管特性曲线；IC读数：电流档位指数1000MAXY轴格数4.5,IB读数：阶梯信号电流档指数20UA X簇数10,HFE计算公式：IC/IB=22.5。

3.6 JT－1型晶体管特性图示仪JT－1型晶体管特性图示仪是一种可直接在示波管荧光屏上观察各种晶体管的特性曲线的专用仪器。

通过仪器的标尺刻度可直接读被测晶体管的各项参数；它可用来测定晶体管的共集电极、共基极、共发射极的输入特性、输出特性、转换特性、α、β参数特性；可测定各种反向饱和电流I CBO、I CEO、I EB0和各种击穿电压BU CBO、BU CEO、BU EBO等；还可以测定二极管、稳压管、可控硅、隧道二极管、场效应管及数字集成电路的特性，用途广泛。

一、主要技术指标（l）Y轴编转因数：集电极电流范围：0.01～1000毫安／度，分十六档，误差≤±3％；集电极电流倍率：分×2、×1、×0.l三档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.05V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％；（2）X轴偏转因数：集电极电压范围：0.01～20V／度，分十一档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.5V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％。

（3）基极阶梯信号：阶梯电流范围：0.001～200mA／度，分十七档；阶梯电压范围：0.01～0.2V／级，分五档；串联电阻：10Ω～22KΩ，分24档；每族级数：4～12连续可变；每秒级数：100或200，共3档；阶梯作用：重复、关、单族，共三档；极性：正、负两档；误差≤±5％．（4）集电极扫描信号：峰值电压：0～20V、0～200V两档，正、负连续可调；电流容量：0～20V时为10A（平均值），0～200V时为1A（平均值）；功耗限制电阻：0～100KΩ，分17档，误差≤±5％；（5）电源：交流220V ±10％，50Hz±20Hz。
