用图示仪测量双极性晶体管的直流参数晶体管在电子技术方面具有广泛的应用。
在制造晶体管和集成电路以及使用晶体管的过程中，都要检测其性能。
晶体管输入、输出及传输特性普遍采用直接显示的方法来获得特性曲线，进而可测量各种直流参数。
晶体管直流参数测试仪很多，JT-1型晶体管特性图示仪是最常用的一种。
本实验的目的是了解JT-1型特性图示仪原理，掌握其使用方法，并用这种仪器进行晶体管直流参数测试及芯片检测，分析晶体管质量，分析晶体管质量，找出失效原因，作为进一步改进器件性能的依据。
一、实验原理利用图示仪测试晶体管输出特性曲线的原理如图1所示。
图中BG代表被测的晶体管，R B、E B构成基极偏流电路。
取E B>>V BE,可使I B=(E B- V BE)/ R B基本保持恒定。
在晶体管C-E之间加入一锯齿波扫描电压，并引入一个小的取样电阻R C，这样加到示波器上X轴和Y轴的电压分别为V x =V ce =V ca +V ac=V ca-I c R c ≈V caV y=-I c.R cα∝-I c图1测试输出特性曲线的原理电路当I B恒定时，在示波器的屏幕上可以看到一根I c—V ce的特性曲线，即晶体管共发射极输出特性曲线。
为了显示一组在不同I B的特性曲线簇Ici=Φ(Ici, V ce)应该在X轴的锯齿波扫描电压每变化一个周期时，使I B也有一个相应的变化，所以应将图1中的E B改为能随X轴的锯齿波扫描电压变化的阶梯电压。
每一个阶梯电压能为被测管的基极提供一定的基极电流，这样不同的阶梯电压V B1、V B2 、V B3 …就可对应地提供不同的恒定基极注入电流I B1 I B2 I B3…。
只要能使每一阶梯电压所维持的时间等于集电极回路的锯齿波扫描电压周期，如图2所示，就可以在T0时刻扫描出Ic0=Φ(Ib0, V ce)曲线，在T1时刻扫描出Ic1=Φ(Ib1, V ce)曲线…。
通常阶梯电压有多少级，就可以相应地扫描出有多少根Ic=Φ(Ib, V ce)输出曲线。

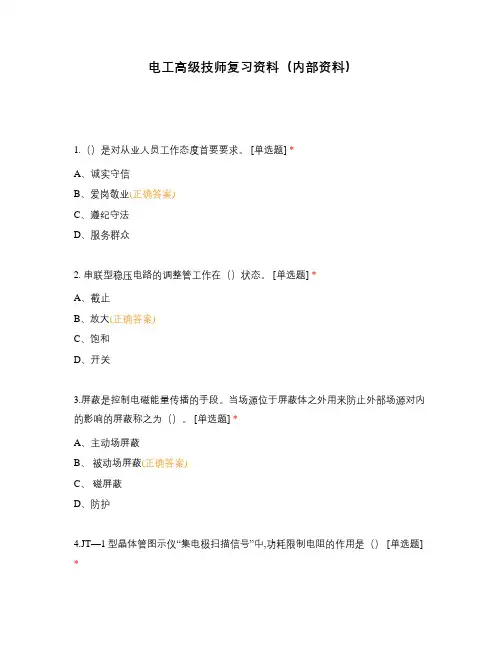

电工高级技师复习资料（内部资料）1.（）是对从业人员工作态度首要要求。
[单选题] *A、诚实守信B、爱岗敬业(正确答案)C、遵纪守法D、服务群众2. 串联型稳压电路的调整管工作在（）状态。
[单选题] *A、截止B、放大(正确答案)C、饱和D、开关3.屏蔽是控制电磁能量传播的手段。
当场源位于屏蔽体之外用来防止外部场源对内的影响的屏蔽称之为（）。
[单选题] *A、主动场屏蔽B、被动场屏蔽(正确答案)C、磁屏蔽D、防护4.JT—1型晶体管图示仪“集电极扫描信号”中,功耗限制电阻的作用是（） [单选题] *A、限制集电极功耗B、保护晶体管C、把集电极电压变化转化为电流变化D、限制集电极功耗，保护被测晶体管(正确答案)5.变频器的键盘“JOG”的中文意思代表（）。
[单选题] *A、正转B、停止C、反转D、点动(正确答案)6.齿轮传动的（）稳定往往是对传动的一个基本要求。
[单选题] *A、效率B、传动比(正确答案)C、效率D、功率7．目前，无速度传感器调节系统的速度调节精度和范围（）有速度传感器的矢量控制系统。
[单选题] *A、优于B、高于C、低于(正确答案)D、等同于8．指导操作可以采取集中指导的方法，也可采取（）的方法。
[单选题] *A、独立操作B、讲评C、巡视指导D、个别指导(正确答案)9．理论培训一般采用（）的方式进行。
[单选题] *A、现场B、巡回辅导C、直观操作D、课堂教学(正确答案)10．ISO9000族标准包含质量术语标准（ISO8402）、质量技术标准（指南ISO10000）及ISO9000系列标准（ISO9000~ISO9004），其中（）是支持性标准，是质量保证要求的实施指南。
[单选题] *A、ISO10000(正确答案)B、ISO9000—1C、ISO9001~ISO9003D、ISO9004—111.职业道德的内容包括:职业道德意识、职业道德行为规范和（）。
[单选题] *A、职业守则(正确答案)B、道德规范C、思想行为D、意识规范12.三相桥式半控整流电路，晶闸管承受的最大反向电压是变压器（）。

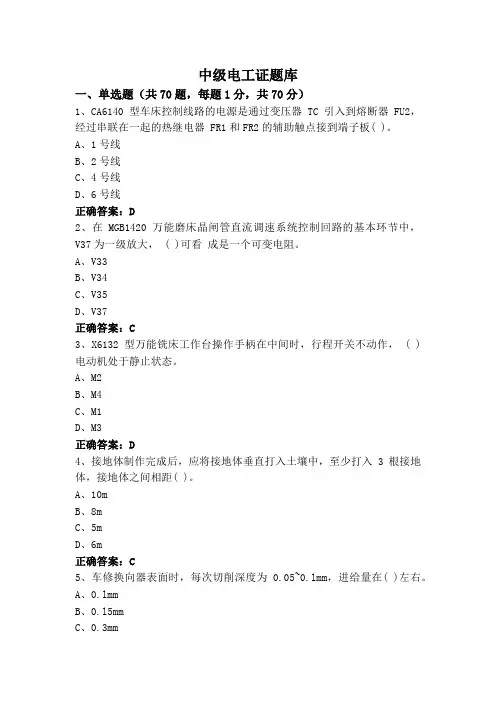

中级电工证题库一、单选题（共70题，每题1分，共70分）1、CA6140型车床控制线路的电源是通过变压器TC引入到熔断器FU2，经过串联在一起的热继电器 FR1和FR2的辅助触点接到端子板( )。
A、1号线B、2号线C、4号线D、6号线正确答案：D2、在MGB1420万能磨床晶闸管直流调速系统控制回路的基本环节中，V37为一级放大， ( )可看成是一个可变电阻。
A、V33B、V34C、V35D、V37正确答案：C3、X6132型万能铣床工作台操作手柄在中间时，行程开关不动作， ( )电动机处于静止状态。
A、M2B、M4C、M1D、M3正确答案：D4、接地体制作完成后，应将接地体垂直打入土壤中，至少打入3根接地体，接地体之间相距( )。
A、10mB、8mC、5mD、6m正确答案：C5、车修换向器表面时，每次切削深度为0.05~0.lmm，进给量在( )左右。
A、0.lmmB、0.l5mmC、0.3mmD、0.25mm正确答案：A6、同步补偿机应工作在( )。
A、欠励状态B、空载过励状态C、过励状态D、正励状态正确答案：B7、电气测绘时，应避免大拆大卸，对去掉的线头应( )。
A、重新连接B、记录C、恢复绝缘D、不予考虑正确答案：B8、桥式起重机主钩电动机下放空钩时，电动机工作在( )状态。
A、正转电动B、反转电动C、再生发电D、倒拉反接正确答案：B9、电气测绘时，一般先测绘( )，后测绘输出端。
A、某一回路B、输入端C、各支路D、主线路正确答案：B10、在MGB1420万能磨床的自动循环工作电路系统中，通过微动开关SQ1、SQ2，行程开关( )，万能转换开关SA4，时间继电器KT和电磁阀YT与油路、机械方面配合实现磨削自动循环工作。
A、SQ3B、SQ4C、SQ5D、SQ6正确答案：A11、直流电动机的转子由电枢铁心、电枢绕组及( )等部件组成。
A、换向极B、机座C、换向器D、主磁极正确答案：C12、用试灯检查电枢绕组对地短路故障时，因试验所用为交流电源，从安全考虑应采用( )电压。

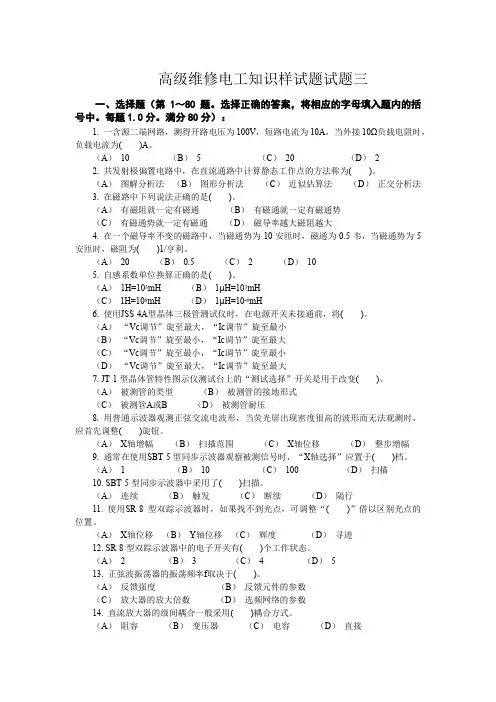

高级维修电工知识样试题试题三一、选择题（第1～80 题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1.0分。
满分80分）：1. 一含源二端网路，测得开路电压为100V，短路电流为10A，当外接10Ω负载电阻时，负载电流为()A。
（A）10（B）5（C）20 （D）22. 共发射极偏置电路中，在直流通路中计算静态工作点的方法称为()。
（A）图解分析法（B）图形分析法（C）近似估算法（D）正交分析法3. 在磁路中下列说法正确的是()。
（A）有磁阻就一定有磁通（B）有磁通就一定有磁通势（C）有磁通势就一定有磁通（D）磁导率越大磁阻越大4. 在一个磁导率不变的磁路中，当磁通势为10安匝时，磁通为0.5韦，当磁通势为5安匝时，磁阻为()1/亨利。
（A）20（B）0.5（C）2（D）105. 自感系数单位换算正确的是()。
（A）1H=103mH（B）1μH=103mH（C）1H=106mH（D）1μH=10-6mH6. 使用JSS-4A型晶体三极管测试仪时，在电源开关未接通前，将()。
（A）“Vc调节”旋至最大，“Ic调节”旋至最小（B）“Vc调节”旋至最小，“Ic调节”旋至最大（C）“Vc调节”旋至最小，“Ic调节”旋至最小（D）“Vc调节”旋至最大，“Ic调节”旋至最大7. JT-1型晶体管特性图示仪测试台上的“测试选择”开关是用于改变()。
（A）被测管的类型（B）被测管的接地形式（C）被测管A或B （D）被测管耐压8. 用普通示波器观测正弦交流电波形，当荧光屏出现密度很高的波形而无法观测时，应首先调整()旋钮。
（A）X轴增幅（B）扫描范围（C）X轴位移（D）整步增幅9. 通常在使用SBT-5型同步示波器观察被测信号时，“X轴选择”应置于()档。
（A）1（B）10（C）100（D）扫描10. SBT-5型同步示波器中采用了()扫描。
（A）连续（B）触发（C）断续（D）隔行11. 使用SR-8型双踪示波器时，如果找不到光点，可调整“()”借以区别光点的位置。
维修电工高级理论知识1000题及答案一、单项选择(第1题～第800题)（一）模电7. JSS-4A型晶体三极管测试仪是测量中小功率晶体三极管在低频状态下的h参数和(C)的常用仪器。
A、击穿电压B、耗散功率C、饱和电流D、频率特性10. 同步示波器采用触发扫描方式，即外界信号触发一次，就产生(A)个扫描电压波形。
A、1 B、2 C、3 D、411. JT-1型晶体管图示仪输出集电极电压的峰值是(B)伏。
A、100 B、200 C、500 D、1000 23. SR-8型双踪示波器中的电子开关有(D)个工作状态。
A、2 B、3 C、4 D、530. 在多级直流放大器中，对零点飘移影响最大的是(A)。
A、前级B、后级C、中间级D、前后级一样34. 用信号发生器与示波器配合观测放大电路的波形时，为了避免不必要的机壳间的感应和干扰，必须将所有仪器的接地端(A)。
A、连接在一起B、加以绝缘隔离C、悬空D、分别接地78. 在硅稳压管稳压电路中，限流电阻R的作用是(B)。
A、既限流又降压B、既限流又调压C、既降压又调压D、既调压又调流88. 直流放大器的级间耦合一般采用(D)耦合方式。
A、阻容B、变压器C、电容D、直接96. 直流差动放大电路可以(B)。
A、放大共模信号，抑制差模信号B、放大差模信号，抑制共模信号C、放大差模信号和共模信号D、抑制差模信号和共模信号97. 直流放大器中，产生零点飘移的主要原因是(D)的变化。
A、频率B、集电极电流C、三极管β值D、温度104. 电容三点式正弦波振荡器属于(B)振荡电路。
A、RCB、LCC、RLD、石英晶体115. 低频信号发生器的振荡电路一般采用的是(D)振荡电路。
A、电感三点式B、电容三点式C、石英晶体D、RC116. 正弦波振荡器的振荡频率f取决于(B)。
? DA、反馈强度B、反馈元件的参数C、放大器的放大倍数D、选频网络的参数123. 在正弦波振荡器中，反馈电压与原输入电压之间的相位差是(A)。

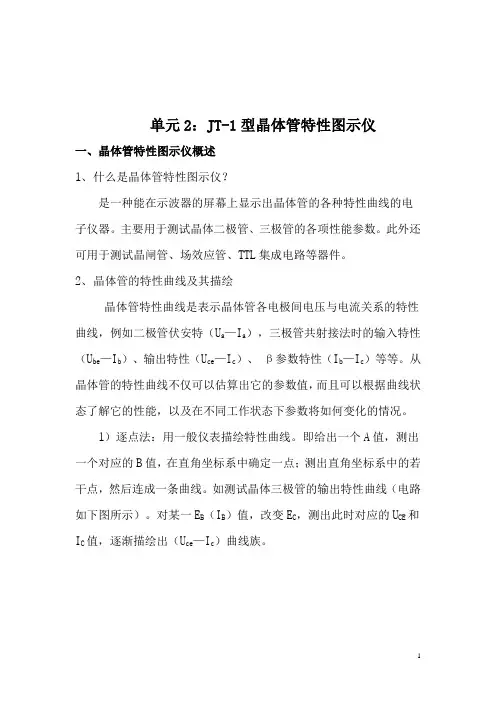

单元2：JT-1型晶体管特性图示仪一、晶体管特性图示仪概述1、什么是晶体管特性图示仪？是一种能在示波器的屏幕上显示出晶体管的各种特性曲线的电子仪器。
主要用于测试晶体二极管、三极管的各项性能参数。
此外还可用于测试晶闸管、场效应管、TTL集成电路等器件。
2、晶体管的特性曲线及其描绘晶体管特性曲线是表示晶体管各电极间电压与电流关系的特性曲线，例如二极管伏安特（U a—I a），三极管共射接法时的输入特性（U be—I b）、输出特性（U ce—I c）、β参数特性（I b—I c）等等。
从晶体管的特性曲线不仅可以估算出它的参数值，而且可以根据曲线状态了解它的性能，以及在不同工作状态下参数将如何变化的情况。
1）逐点法：用一般仪表描绘特性曲线。
即给出一个A值，测出一个对应的B值，在直角坐标系中确定一点；测出直角坐标系中的若干点，然后连成一条曲线。
如测试晶体三极管的输出特性曲线（电路如下图所示）。
对某一E B（I B）值，改变E C，测出此时对应的U CE和I C值，逐渐描绘出（U ce—I c）曲线族。
2）用示波器图示仪描绘：因为示波器光点在荧光屏上的x、y坐标位置与X、Y通道输入的电压有关。
如果用U ce来控制光点水平偏转，用与I c成正比的电压R S I c控制光点垂直偏转，光点就会在屏幕上描绘出一条（U ce—I c）曲线。
只要使I B逐级变化，对应每级I B，U ce从0开始变化增加，荧光屏上就会显示一族输出特性曲线。
R C称为“功耗限制电阻”，用来限制晶体管的最大输出电流，其值可调。
R S称为“取样电阻”，其两端电压大小反映集电极电流值。
基极电压为阶梯波电压，用来逐级改变基极电流。
每当集电极电压U ce扫描一次，阶梯波就跳跃一次，每次扫描的输出特性就代表一个基极电流条件下的输出特性，调节阶梯级数，可以显示出所需要的特性曲线族。
阶梯波完成一个周期，曲线族重复扫描一次。
集电极扫描电压为100赫兹脉动电压，能根据不同晶体管的要求在几百伏的范围内进行调节。
金蓝领技师培训材料之仪器仪表考试题一、选择题1.使用示波器观察信号波形时，一般将被测信号接入（）端钮。
A.“Y轴输入”B.“X轴输入”C.“Y轴输入”与“X轴输入”D.“Y轴输入”与“接地”2.通常在使用SB.T-5型同步示波器观察被测信号时，“X轴选择”应置于（）档。
A.1B.10C.100D.扫描3.SBT-5型同步示波器中采用（）扫描。
A.连续B.触发C.断续D.隔行4.同步示波器中采用触发扫描方式，即外界信号触发一次，就产生（）各扫描脉冲。
A.1B.2C. 3D.45.用普通示波器观察正弦交流电波形，当荧光屏出现密度很高的波形而无法观测时，应首先调整（）旋钮。
A.X轴增幅B. 扫描范围C. X轴位移D. 整步增幅6.示波器的扫描发生器实际上是一个（B ）振荡器。
A.正弦波B.多谐C.电容三电式D. 电感三点式7.使用示波器之前，宜将“Y轴衰减”置于()，然后视所显示波形的大小和观察需要再适当调节。
A.最大B. 最小C. 正中D. 任意档8.示波器面板上的“辉度”是调节()的电位器旋钮。
A.控制栅极负电压B. 控制栅极正电压C. 阴极负电压D. 阴极正电压9.有信号发生器与示波器配合观测放大电路的波形时，为了避免不必要的机壳间的感应和干扰，必须将所有仪器的接地端（）A.连接在一起B.加以绝缘隔离C.悬空D.分别接地10.示波器中的示波管的导通与关断是由（）来控制的。
A.铜B.铁C.塑料D.坡莫合金11.在SBT-5型同步示波器使用的过程中，希望荧光屏上波形的幅度不大于（）厘米。
A.1B.2C.5D.812.用SR-8型双踪示波器观察直流信号波形时，应将“触发耦合方式”开关置于（）位置。
A. ACB.AC(H)C.DCD.任意13.SR-8型双踪示波器中的“DC ⊥AC”是被测信号馈至示波器输入端耦合方式的选择开关，当此开关置于“⊥”档时，表示（）。
A.输入端接地B.仪表应垂直放置C.输入端能通直流D.输入端能通交流14.用SR-8双踪示波器观察频率较低的信号时，“触发方式”开关放在（）位置较为有利。
半导体管特性图示仪的使用和晶体管参数测量作者：本站来源： 发布时间：2009-3-9 9:12:09 [收藏] [评论]半导体管特性图示仪的使用和晶体管参数测量一、实验目的1、了解半导体特性图示仪的基本原理2、学习使用半导体特性图示仪测量晶体管的特性曲线和参数。
二、预习要求1、阅读本实验的实验原理，了解半导体图示仪的工作原理以及XJ4810 型半导体管图示仪的各旋钮作用。
2、复习晶体二极管、三极管主要参数的定义。
三、实验原理（一）半导体特性图示仪的基本工作原理任何一个半导体器件，使用前均应了解其性能，对于晶体三极管，只要知道其输入、输出特性曲线，就不难由曲线求出它的一系列参数，如输入、输出电阻、电流放大倍、漏电流、饱和电压、反向击穿电压等。
但如何得到这两组曲线呢？最早是利用图4-1 的伏安法对晶体管进行逐点测试，而后描出曲线，逐点测试法不仅既费时又费力，而而且所得数据不能全面反映被测管的特性，在实际中，广泛采用半导体特性图示仪测量的晶体管输入、输出特性曲线。
图4-1 逐点法测试共射特性曲线的原理线路用半导体特性图示仪测量晶体管的特性曲线和各种直流参量的基本原理是用图4-2（a）中幅度随时间周期性连续变化的扫描电压UCS代替逐点法中的可调电压EC，用图4-2（b）所示的和扫描电压UCS的周期想对应的阶梯电流iB来代替逐点法中可以逐点改变基极电流的可变电压EB，将晶体管的特性曲线直接显示在示波管的荧光屏上，这样一来，荧光屏上光点位置的坐标便代替了逐点法中电压表和电流表的读数。
1、共射输出特性曲线的显示原理当显示如图4-3 所示的NPN 型晶体管共发射极输出特性曲线时，图示仪内部和被测晶体管之间的连接方式如图4-4 所示. T是被测晶体管,基极接的是阶梯波信号源,由它产生基极阶梯电流ib 集电极扫描电压UCS直接加到示波器(图示仪中相当于示波器的部分,以下同)的X轴输入端,,经X轴放大器放大到示波管水平偏转板上集电极电流ic经取样电阻R得到与ic成正比的电压,UR=ic,R加到示波器的Y轴输入端,经Y轴放大器放大加到垂直偏转板上.子束的偏转角与偏转板上所加电压的大小成正比,所以荧光屏光点水平方向移动距离代表ic的大小,也就是说,荧光屏平面被模拟成了uce-ic 平面.图4-4 输出特性曲线显示电路输出特性曲线的显示过程如图4-5 所示当t=0 时, iB =0 ic=0 UCE =0 两对偏转板上的电压均为零,设此时荧光屏上光点的位置为坐标原点。
3.6 JT－1型晶体管特性图示仪JT－1型晶体管特性图示仪是一种可直接在示波管荧光屏上观察各种晶体管的特性曲线的专用仪器。
通过仪器的标尺刻度可直接读被测晶体管的各项参数；它可用来测定晶体管的共集电极、共基极、共发射极的输入特性、输出特性、转换特性、α、β参数特性；可测定各种反向饱和电流I CBO、I CEO、I EB0和各种击穿电压BU CBO、BU CEO、BU EBO等；还可以测定二极管、稳压管、可控硅、隧道二极管、场效应管及数字集成电路的特性，用途广泛。
一、主要技术指标（l）Y轴编转因数：集电极电流范围：0.01～1000毫安／度，分十六档，误差≤±3％；集电极电流倍率：分×2、×1、×0.l三档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.05V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％；（2）X轴偏转因数：集电极电压范围：0.01～20V／度，分十一档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.5V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％。
（3）基极阶梯信号：阶梯电流范围：0.001～200mA／度，分十七档；阶梯电压范围：0.01～0.2V／级，分五档；串联电阻：10Ω～22KΩ，分24档；每族级数：4～12连续可变；每秒级数：100或200，共3档；阶梯作用：重复、关、单族，共三档；极性：正、负两档；误差≤±5％．（4）集电极扫描信号：峰值电压：0～20V、0～200V两档，正、负连续可调；电流容量：0～20V时为10A（平均值），0～200V时为1A（平均值）；功耗限制电阻：0～100KΩ，分17档，误差≤±5％；（5）电源：交流220V ±10％，50Hz±20Hz。
功耗：260V A．环境温度：－10 ℃～＋40℃相对湿度：≤80％二、仪器原理框图和工作原理1． 仪器原理框图如图3.6.2所示。
图中虚线框中“测试台”上插有被测三极管。
仪器的工作原理。
2． 二极管伏安特性的测试原理流过二极管的电流I 与二极管两端电压U 的函数关系称为“二极管伏安特性”。
本仪器通过显示“伏安特性曲线”来定量显示被测二极管的“伏安特性”。
由图3.7.2（a ）二极管伏安特性曲线（正向区）可知，当我们将二极管两端的电压U 由0逐渐增大时，二极管中的电流I 会按照“二极管方程”的规律逐渐增大。
二极管方程：)1e (I I TU US -= 式中：在环境温度为300K 时，U T ≈26mV 。
将这一过程重复进行称为“电压扫描”。
根据特性曲线所在的象限，用本仪器“X 轴作用”和“Y 轴作用”的“移位”旋钮调整扫描的原点在示波器屏幕的左下角或右上角。
当测量二极管正向特性曲线时，由于曲线位于第一象限，所以应将原点调整至屏幕左下角。
（而反向特性曲线位于第三象限，应将原点调整至右上角，并将扫描电压极性选择为“－”。
）二极管两端的电压U 的值经“X 轴放大器”放大后，控制示波器光点在X 轴方向的运动。
当电压由0逐渐增大时，光点从最左边的原点处向右水平移动，光迹的长度与电压值成正比。
同时，用流过二极管的电流I 的值（需变换成电压）经“Y 轴放大器”放大后，来控制示波器光点在Y 轴方向的运动。
当电流由0 逐渐增大时，光点由最下边的原点处向上垂直运动，光迹的长度与电流成正比。
两者的共同作用就会使示波器的光点在在屏面上显示出二极管的伏安特性曲线，并可根据示波管上的刻度定量读出电压、电流的数据。
测试二极管伏安特性曲线时，仪器工作原理如图3.6.3（b ）所示。
（1）将“测试选择”开关扳向中间（“关”），被测二极管插入测试台左侧“E ”和“C ”插孔中，这时二极管没有加电；当其它选项调节好后，再将“测试选择”扳向“晶体管A ”侧，进行加电测量。
（2）测试二极管时，基极“阶梯信号”不起作用。
加在被测二极管上的电压由“集电极扫描信号”单元提供。
“集电极扫描信号”单元输出的是频率为100Hz 的脉动直流电压，波形如 的正电压或的负电压，由“极性”旋钮控制，可选“＋”或“－”；电压的峰值由“峰值电压范围”选择，可选“0～20伏”或“0～200伏”，再由“峰值电压”旋钮细调，可产生上述范围之间的任意值。
注意：测量半导体器件一般选择“0～20”，而“0～200”用来测试器件的反向击穿电压。
“功耗限制电阻”串连在电路中起保护作用，避免过大电流流过被测管。
测量二极管时，调节JT-1的“集电极扫描单元”的控制旋钮，使“极性”为“＋”，“峰值电压范围”为“0～20V ”，“峰值电压”先旋为“0”，正式测量时加大到所需值。
“功耗限制电阻”在测量大电流二极管时可选几Ω或几十Ω，小电流管可选几十Ω至几K Ω。
（3）“X 轴作用”用来选择X 轴放大器的测量对象和X 轴放大器放大倍数，当扳至“集电极电压”0.1“伏∕度”时，输入的测量对象是测试台“C ”、“E ”之间的电压——即二极二极管电流去Y轴放大器( a )图3.6.3 二极管测试电路原理管两端的电压值U ，X 轴方向每格代表0.1伏。
（4）“Y 轴作用”用来选择Y 轴放大器的测量对象和Y 轴放大器的放大倍数，当扳至“集电极电流”1“毫安∕度”，输入的测量对象是“电流采样电阻”两端的电压值——与流过二极管的电流值对应，Y 轴方向每格代表1毫安。
“电流采样电阻”的作用是将集电极电流I 转换为示波器所需的电压值。
（5）如上所述设置好测量条件后，将测试台的“测试选择”开关扳向“晶体管A ”侧，并将峰值电压由0逐渐加大，便可观测到二极管的伏安特性曲线的正向区；如果要观察二极管的反向区曲线，可将二极管反插或将“集电极扫描信号”的“极性”扳向“－”。
并将扫描原点移至右上角。
3． 三极管输出特性测量用图3.6.4所示的“三极管输出特性曲线”可描述出三极管的集电极输出特性。
由三极管的输出特性曲线可以测得三极管的电流放大倍数β、饱和压降U CES 、集电极输出电阻r ce 和集电极击穿电压BV CE0 ，因此是十分有用的。
在测试三极管输出特性时，首先要保持被测三极管的基极电流I B 为某个固定不变的值（例如20μA ），以集电极电压U CE 作为变量，从0逐渐增大，逐点记录集电极电流I C 的值，绘出U CE 和I C 关系曲线，得到在此I B 条件下（本例I B =20μA ）的一条输出特性曲线；然后，改变I B 的值，重复以上的操作可绘出另一I B 条件下的输出特性曲线。
由于U CE —I C 曲线是以I B 为条件绘出的，所以I B 被称为“参变量”。
在本仪器中，上述测量步骤是连续、重复进行的，输入基极的电流I B 是一种阶梯形扫描电流，波形如图3.6.5所示，由0开始，以某个固定值（例如10μA ，仪器标志为：“0.01mA ∕级”）逐级增大，图中每族曲线为4级。
以每一级I B 为参变量绘一条输出特性曲线（对应每级I B ，集电极电压扫描一次），这样将会得到以I B 为“参变量”的输出特性曲线族（实际上所谓的“输出特性曲线”都是指输出特性曲线族）。
将集电极电压U CE 输入X 轴放大器放大后，控制示波管的水平扫描；将集电极电流I C 经取样电阻变换为电压后，送Y 轴放大器，控制示波管的垂直扫描，便可在示波管屏面上产生“输出特性曲线”。
根据示波管屏面的方格，可以定量测得三极管的有关参数。
用JT-1测试晶体管输出特性曲线时，工作原理见图3.6.2 。
（1）“测试选择”位于“关”，将被测三极管插入测试台左边插座，三极管的管脚要插正确。
图3.6.5 基极阶梯信号10μA∕级基极阶梯电流集电极扫描电压一次集电极扫描～20VIcV…………'图3.6.4 三极管输出特性曲线以下为设置测试条件，根据测试要求设置。
（2）“集电极扫描信号”： “峰值电压范围”选“0～20V ”； “极性”选“＋”；“功耗限制电阻”位于“500”；“峰值电压”位于0，测试时，再逐渐加大至所需值。
（3）“基极阶梯信号”： “极性”选“＋”； “阶梯作用”选“重复”； “级∕秒”选“200”；“阶梯选择”的“mA ∕级”选0.01（即输出为阶梯电流，每级阶梯为10μA ）； “级∕族”用来设置一族曲线的条数，即阶梯电流的级数，一般可根据显示的稳定情况，选4～10级，级数较大会造成显示闪动，观察不方便。
以下为波形的显示设置，相当与设置示波器的“量程范围”。
如果设置不当，可能造成波形显示不全或显示太小。
应根据波形显示的情况设置。
（4）“Y 轴作用”“mA ∕度”置于“集电极电流”，“毫安—伏∕度”为1，表示Y 轴的测试对象是“集电极电流”，量程是每度（1方格）代表1mA 。
在测试时，如果显示的波形超出屏幕范围，应增大该值。
（5）“X 轴作用”“伏∕度”置于“集电极电压”，1。
表示测试的对象是集电极电压，量程是每度1伏。
在测试时，应根据显示情况调节。
例如测量“饱和压降”U CE S 时，应旋至0.1V ，而测试“击穿电压”BV CE0时，应置于10或20V ，这样才能测试准确。
图3.6.4是测试所得的“三极管输出特性曲线”示意图。
图中的虚线方格就是仪器示波管屏面的方格。
为简化起见，同时表示出“饱和压降”U CES 和“集电结反向击穿电压”BU CE0 ， X 轴的量程的设置：左边为1度∕伏，右边为10度∕伏，真正测试时，不可能同时得到这种结果，请明确。
而且，U CE 和I C 两个“座标轴”也不会显示在屏幕上，应在记录实验结果时，由测试者对应方格添画上。
由图3.6.4可以得到如下的参数：共射直流电流放大系数β：测试条件为I C = 4mA ，U CE = 3V 。
由曲线图上找到I C = 4mA 时，对应曲线I B = 40μA 。
所以，100A 40m A 4I I B C ＝μ∕＝∕β＝；共射交流电流放大系数～β：测试条件为I C = 4mA ，U CE = 3V 。
由曲线图上找到在I C = 4mA附近的是I C = 3mA ，对应曲线I B = 30μA 。
所以：～β＝ΔI C ∕ΔI B ＝（4－3）mA ∕（40－30）μA ＝100；饱和压降U CES ：U CES ≈1V ；基极开路时，集电极、发射极间的击穿电压BU CE0 ：“基极阶梯信号”扳向“零电流”逐渐增加集电极扫描峰值电压，至特性曲线剧增为止。
击穿处的U CE 就是BU CE0 。
本例中BU CE0 ≈ 63V三、面板介绍及操作说明（一）面板介绍JT－1型晶体管图示仪面板图见图3.6.1。
