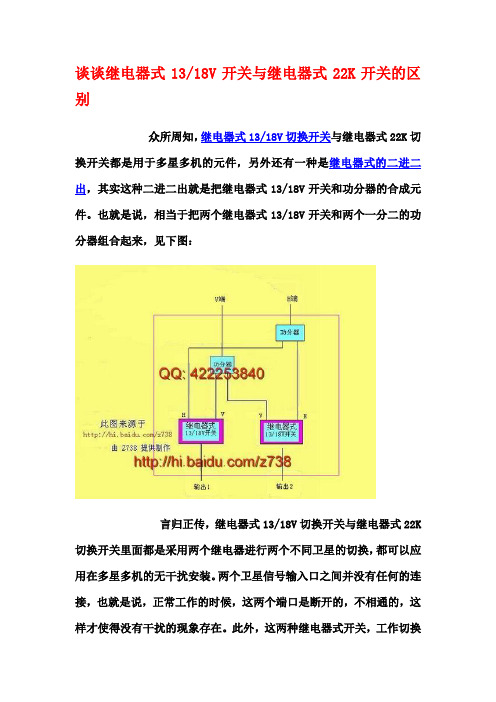

谈谈继电器式13/18V开关与继电器式22K开关的区别众所周知，继电器式13/18V切换开关与继电器式22K切换开关都是用于多星多机的元件，另外还有一种是继电器式的二进二出，其实这种二进二出就是把继电器式13/18V开关和功分器的合成元件。
也就是说，相当于把两个继电器式13/18V开关和两个一分二的功分器组合起来，见下图：言归正传，继电器式13/18V切换开关与继电器式22K切换开关里面都是采用两个继电器进行两个不同卫星的切换，都可以应用在多星多机的无干扰安装。
两个卫星信号输入口之间并没有任何的连接，也就是说，正常工作的时候，这两个端口是断开的，不相通的，这样才使得没有干扰的现象存在。
此外，这两种继电器式开关，工作切换的时候，是带有“滴答滴答”的响声的，那就是里面的继电器在切换，切换好了，那卫星信号就能单路接通，接收机就收到该卫星的节目了，见下图：以上就是这两种继电器式切换开关的相同之处。
下面说一下这两种继电器式切换开关的区别：这两种继电器式切换开关的最大区别就是：所采用的控制切换方式的不同。
也就是说，继电器式22K切换开关所采用的是接收机里面所带有的22K控制切换功能。
而继电器式13/18V切换开关是采用接收机里面所输出的电压进行控制切换。
而电压输出分为13V和18V两种，低电平或者没有电压的时候，V输入端口就和输出端口连通；当接收机输出高电平的时候，H输入端口就和输出端口连通。
所以当接收机设置不同极性的时候就可以控制切换了。
一般说来，接收机里面所带有的22K控制切换功能有强有弱，所以有的时候线路太长或者馈线老化，有的接收机里面的22K控制切换功能较弱一些的就难以切换。
切换不了那就使得整个多星多机的工程不能正常工作。
所以有的搞不好的网友认为还是干扰。
其实呢，说来说去说到底，那是你的继电器式开关没有完全切换的工作。
没有切换过来或者不能切换就会出现一些网友所反映的情况。
使用继电器式22K切换开关，对馈线排布有严格的要求，功分器也要讲究，如果馈线老旧质量差，或者你的接收机里面的22K控制切换功能比较弱的话，那就往往切换不了或22K信号窜入引起混乱“干扰”，而干着急了！对于这种情况，当然也有特别的方法解决。
一、概述JY 系列静态电压继电器使用说明书二、特点三、型号及含义四、继电器主要性能和替换型号对照表七、继电器端子及内部接线(正视图)JY 系列静态电压继电器(以下简称继电器)，用于发电机、变压器和输电线的继电保护，作为过电压保护、低电压保护或电压闭锁的动作元件。
继电器需加辅助电源。
采用先进可靠的拔码开关，低功耗、高可靠性的开关电源，进口集成电路模块以及进口中间继电器，设计先进、结构合理，是电磁式继电器理想的更新换代产品。
该继电器具有以下鲜明特点：1、采用数字拨码开关整定动作电压值。
整定直观方便，改变整 定值无需校检。
2、继电器为集成电路静态型，精度高，整定误差小，功耗少， 无发热现象。
3、动作时间快，返回系数高，整定范围宽。
4、可靠性高，无抖动现象。
5、本继电器外形尺寸及端子接线与原电磁型的底座尺寸 、端子 接线及外形相同，用该继电器更换原电磁式继电器安装接线 十分方便。
五、原理说明：电压继电器原理框图如下：JY －电压范围代号：动作分类：1：为电压继电器过 2：为电压继电器低系列分类：1：凸出式固定结构(附图1) 2：凸出式插拔结构(附图2) 3：嵌入式插拔结构(附图3)静态电压继电器（需加辅助电源（110V/220V 通用）范围：A 、1-99.9V, B 、40-440V 触点形式可根据用户需要更改JY-21 JY-22JY-11 JY-121526374815263748V-V~JY-31 JY-3215263748V-V~V-V~图中为辅助额定电压加上，交流电压为“0”时的状态触点与数量被代替型号(老)备注动合动断静态型号(新)JY-11JY-21JY-31JY-12JY-22JY-32DJ-112 DJ-122A DJ-132A DY-26C DY-28C DY-29C DY-35 DY-36 DJ-111 DJ-121 DJ-131DY-21C DY-22C DY-23C DY-24C DY-25CDY-21C/60C ～25C/60CDY-31 DY-32DY-32/60C电压整定范围1～99.9V 40～440V112111201110111201电源种类交直流电压通用过电压低电压1～99.9V 40～440V 1～99.9V 40～440V 1～99.9V 40～440V1～99.9V40～440V1～99.9V 40～440V六、主要技术参数1、电压整定范围：1-99.9V ，级差0.1V 、40-440V ，级差1V 。
-C 210

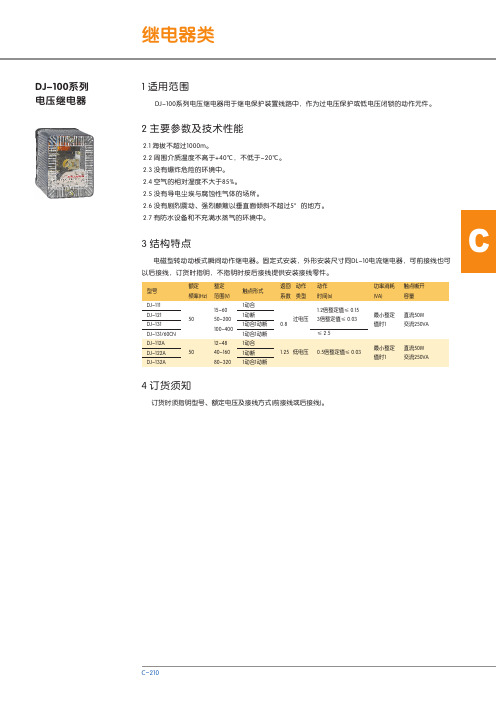

继电器类DJ-100系列
电压继电器 1 适用范围3 结构特点
电磁型转动动板式瞬间动作继电器。
固定式安装，外形安装尺寸同DL-10电流继电器，可前接线也可以后接线，订货时指明，不指明时按后接线提供安装接线零件。
2 主要参数及技术性能
用于继电保护装置线路中，作为过电压保护或低电压闭锁的动作元件。
DJ-100系列电压继电器2.1 海拔不超过1000m。
2.2 周围介质温度不高于+40℃，不低于-20℃。
2.3 没有爆炸危险的环境中。
2.4 空气的相对湿度不大于85%。
2.5 没有导电尘埃与腐蚀性气体的场所。
2.6 没有剧烈震动、强烈颠簸以垂直面倾斜不超过5°的地方。
2.7 有防水设备和不充满水蒸气的环境中。
最小整定值时1直流50W
交流250VA DJ-111
DJ-121DJ-13115-6050-200100-4001动合
1动断1动合1动断0.8过电压 1.2倍整定值≤ 0.153倍整定值≤ 0.0350动作类型额定频率(Hz)动作时间(s)功率消耗(VA)触点断开
容量
触点形式返回系数整定范围(V)型号订货时须指明型号、额定电压及接线方式(前接线或后接线)。
4 订货须知
C。
DJ1-A电流时间转换装置是一种常用的电气设备，在工业生产中有着广泛的应用。
它的主要作用是将电流和时间进行转换，并输出指定的信号，从而控制相关设备的运行。
在本文中，我们将详细介绍DJ1-A 电流时间转换装置的工作原理，以帮助读者更好地理解这一设备的运行机制。
1. 电流时间转换装置的基本组成DJ1-A电流时间转换装置由控制电路、继电器、时间继电器和显示器等组成。
其中，控制电路是整个装置的核心部分，它通过对输入信号进行处理，控制继电器的通断，实现对时间继电器的控制。
时间继电器用于设定输出信号的时间参数，以实现电流时间转换的功能。
而显示器则用于显示当前的工作状态和相关的参数信息。
2. 电流时间转换装置的工作原理当输入电流信号通过控制电路时，控制电路会根据预设的逻辑条件进行处理，从而控制继电器的通断。
一旦继电器闭合，时间继电器开始计时，并在设定的时间到达后输出指定的信号。
这样，就实现了电流到时间的转换，并且可以通过输出信号控制相关设备的运行。
3. 电流时间转换装置的应用DJ1-A电流时间转换装置在工业生产中有着广泛的应用，例如控制定时启动和断开设备、定时加热和冷却、定时注水和停止等。
它可以帮助生产企业提高生产效率、节约能源，并且可以实现自动化控制，减轻操作人员的工作负担，提高生产的安全性和稳定性。
4. 电流时间转换装置的优势与传统的手动控制相比，DJ1-A电流时间转换装置具有以下显著优势：- 可靠性高：采用精密的电子元器件和优质的继电器，具有很高的可靠性和稳定性。
- 精度高：时间继电器具有较高的计时精度，可以满足不同工艺参数的要求。
- 操作简便：只需要设置好时间参数和逻辑条件，就可以实现自动控制，无需人工干预。
- 节能环保：可以根据实际需要控制设备的运行时间，节约能源并减少排放。
5. 电流时间转换装置的发展趋势随着工业自动化水平的不断提高，电流时间转换装置也在不断发展和完善。
未来，我们可以期待其在精度、可靠性、节能性和智能化方面取得更大的突破，为工业生产提供更好的技术支持。

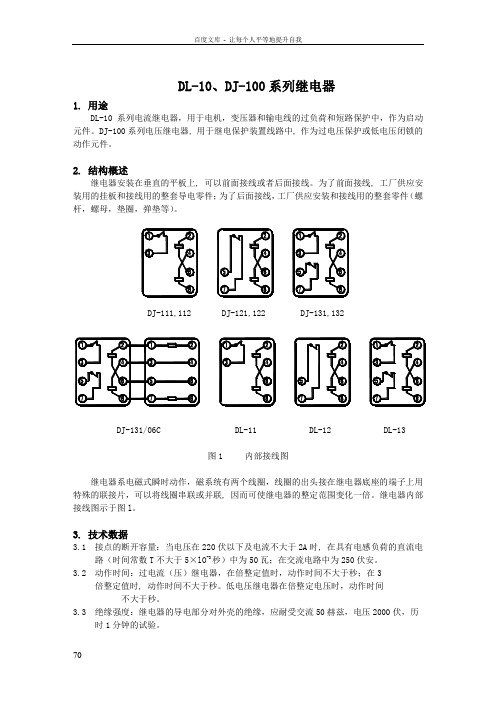

DL-10系列电流继电器，用于电机、变压器和输电线的过负荷和短路的继电保护线路中，作为起动元件。
DJ-100系列电压继电器，用于电机、变压器和输出线路的电压升高（过电压保护）或电压降低（低电压闭锁）的继电保护线路中，作为起动元件。
DL-10、DJ-100系列继电器系电磁式，瞬时动作，磁系统有两个线圈，可将线圈串联或并联，使继电器的整定范围变化一倍。
二、技术数据 电流、电压继电器技术数据见表1
触点形式：DL-11-常开 DL-12-常闭DL-13 -常开 -常闭
间常数不大于5X10-3秒）中，为50瓦，在交流电路中；为250伏安。
于0.04秒。
低电压继电器在0.5倍整定值时，动作时间不大于0.15秒。
ISO9001质量体系认证企业
三、正常使用条件
（1） 海拔高度不超过2000米；
（2） 周围最大变化范围为-25℃到+40℃；
（3） 最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃；
（4） 与垂直面的安装倾斜度不超过5°；
（5） 无显著摇动和冲击振的地方；
（6） 在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃；
（7） 在没有雨雪侵袭的地方。
四、内部接线图 图1
五、外形及安装尺寸 图2
六、订货须知
1、在办理订货时，应指出：
（1） 继电器名称及型号
（2） 最大整定值及继电器接线方式
2、与每台继电器一起工厂成套的供给
（3） 产品检验合格证一份
（4） 产品说明书一份。
