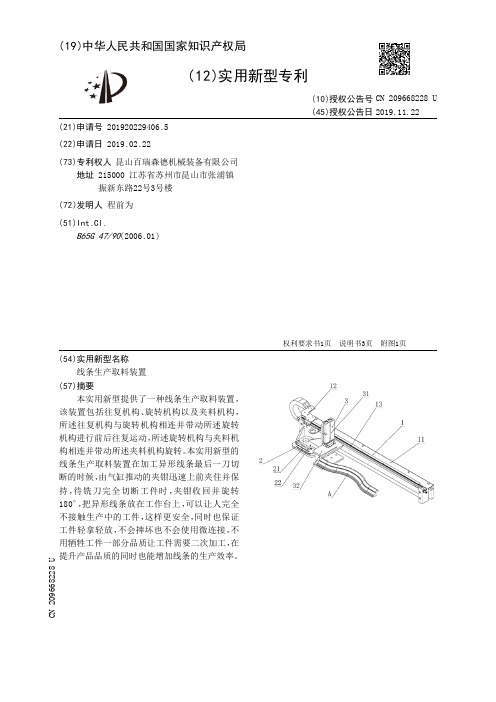

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229406.5(22)申请日 2019.02.22(73)专利权人 昆山百瑞森德机械装备有限公司地址 215000 江苏省苏州市昆山市张浦镇振新东路22号3号楼(72)发明人 程前为　(51)Int.Cl.B65G 47/90(2006.01)(54)实用新型名称线条生产取料装置(57)摘要本实用新型提供了一种线条生产取料装置，该装置包括往复机构、旋转机构以及夹料机构，所述往复机构与旋转机构相连并带动所述旋转机构进行前后往复运动，所述旋转机构与夹料机构相连并带动所述夹料机构旋转。

本实用新型的线条生产取料装置在加工异形线条最后一刀切断的时候，由气缸推动的夹钳迅速上前夹住并保持，待铣刀完全切断工件时，夹钳收回并旋转180°，把异形线条放在工作台上，可以让人完全不接触生产中的工件，这样更安全，同时也保证工件轻拿轻放，不会摔坏也不会使用微连接，不用牺牲工件一部分品质让工件需要二次加工，在提升产品品质的同时也能增加线条的生产效率。

权利要求书1页 说明书3页 附图1页CN 209668228 U 2019.11.22C N 209668228U权　利　要　求　书1/1页CN 209668228 U1.一种线条生产取料装置，其特征在于：该装置包括往复机构、旋转机构以及夹料机构，所述往复机构与旋转机构相连并带动所述旋转机构进行前后往复运动，所述旋转机构与夹料机构相连并带动所述夹料机构旋转，所述往复机构中包含一无杆气缸和与所述无杆气缸相连接的往复固定板，所述往复固定板在所述无杆气缸的带动下进行前后往复运动，所述旋转机构中包含一旋转气缸和旋转固定板，所述旋转气缸与往复固定板相固定并与所述往复固定板同步运动，所述旋转气缸上固定所述旋转固定板，所述旋转固定板在所述旋转气缸的带动下左右旋转，所述夹料机构中包含一夹料气缸和夹钳，所述夹料气缸与旋转固定板相固定并与所述旋转固定板同步运动，所述夹钳在所述夹料气缸的带动下对线条进行夹持、松开动作。

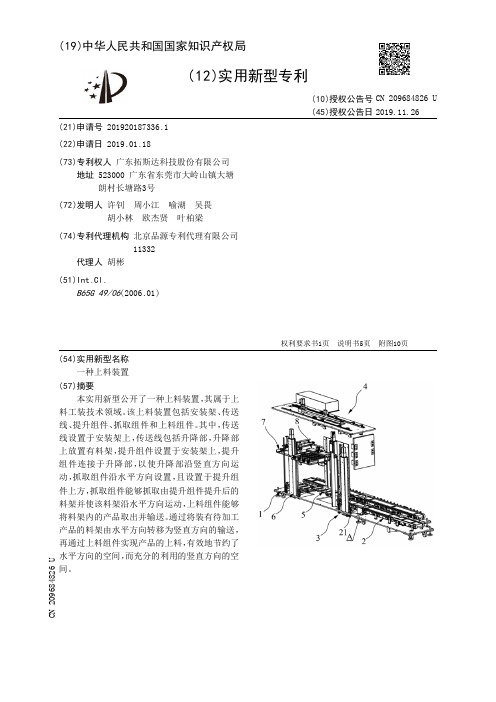

专利名称：一种上料装置
专利类型：实用新型专利
发明人：李海军
申请号：CN201822023736.7申请日：20181204
公开号：CN209306512U
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本实用新型提供的一种上料装置，包括底板，所述底板上设置有若干的进料槽和退料槽，所述进料槽内放置有若干的物料弹夹，所述物料弹夹内层叠设置有若干的用于放置工件的物料条，所述进料槽前端的底板上设置有用于将所述物料条从所述物料弹夹中推出的顶料机构，所述顶料机构的上方设置有用于将空的物料弹夹传送至退料槽的弹夹转移机构，所述弹夹转移机构前端的底板上设置有用于抓取所述物料条的机械手。

本实用新型技术方案由于采用了内部层叠有若干物料条的物料弹夹来传送工件，实现了工件的批量传送，提高了上料装置的工作效率。

申请人：深圳市炫硕智造技术有限公司
地址：518000 广东省深圳市宝安区石岩街道石龙社区工业二路8号同为光电厂区A3栋厂房国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

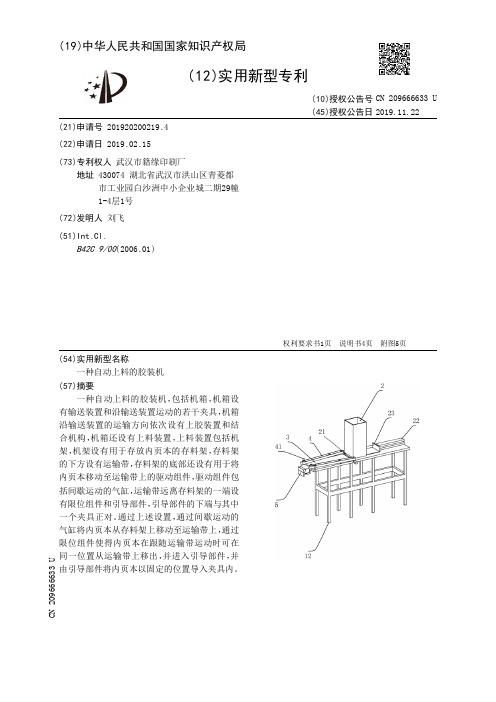

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200219.4(22)申请日 2019.02.15(73)专利权人 武汉市籍缘印刷厂地址 430074 湖北省武汉市洪山区青菱都市工业园白沙洲中小企业城二期29幢1-4层1号(72)发明人 刘飞　(51)Int.Cl.B42C 9/00(2006.01)(54)实用新型名称一种自动上料的胶装机(57)摘要一种自动上料的胶装机，包括机箱，机箱设有输送装置和沿输送装置运动的若干夹具，机箱沿输送装置的运输方向依次设有上胶装置和结合机构，机箱还设有上料装置，上料装置包括机架，机架设有用于存放内页本的存料架，存料架的下方设有运输带，存料架的底部还设有用于将内页本移动至运输带上的驱动组件，驱动组件包括间歇运动的气缸，运输带远离存料架的一端设有限位组件和引导部件，引导部件的下端与其中一个夹具正对。

通过上述设置，通过间歇运动的气缸将内页本从存料架上移动至运输带上，通过限位组件使得内页本在跟随运输带运动时可在同一位置从运输带上移出，并进入引导部件，并由引导部件将内页本以固定的位置导入夹具内。

权利要求书1页 说明书4页 附图5页CN 209666633 U 2019.11.22C N 209666633U权　利　要　求　书1/1页CN 209666633 U1.一种自动上料的胶装机，包括机箱(1)，所述机箱(1)设有输送装置和沿所述输送装置运动的若干夹具(11)，所述机箱(1)沿所述输送装置的运输方向依次设有上胶装置和结合机构，所述机箱(1)还设有上料装置，其特征在于：所述上料装置包括机架(12)，所述机架(12)设有用于存放内页本的存料架(2)，所述存料架(2)的下方设有运输带(3)，所述机架(12)上还设有用于将所述内页本移动至所述运输带(3)上的驱动组件，所述驱动组件包括间歇运动的气缸(22)，所述运输带(3)远离所述存料架(2)的一端设有限位组件和引导部件(5)，所述引导部件(5)的下端与其中一个所述夹具(11)正对。

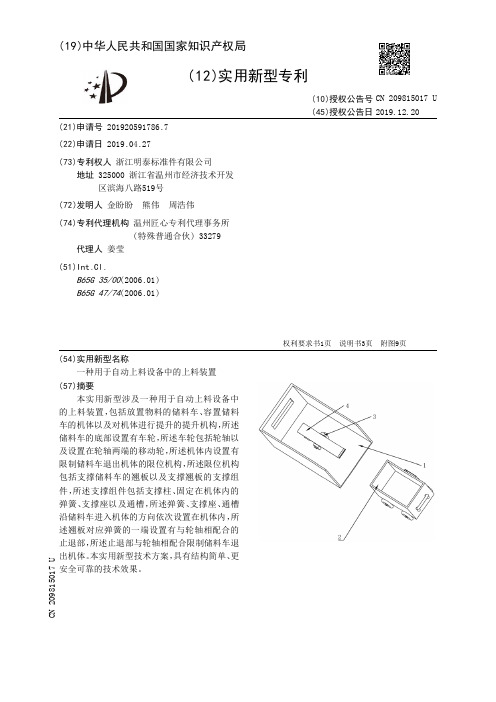

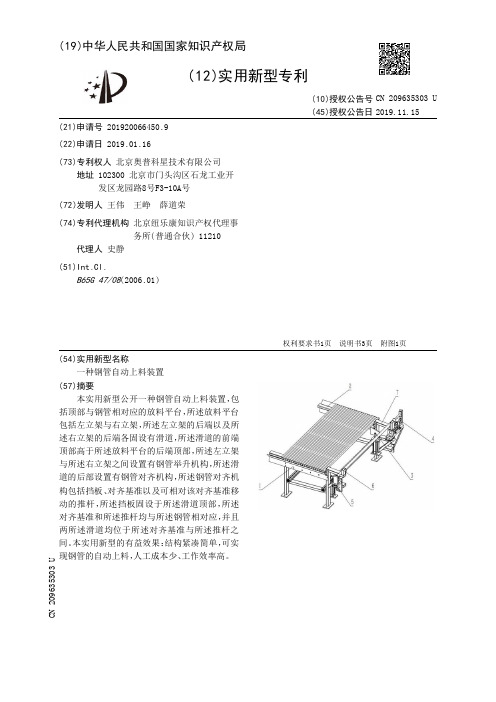

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920591786.7(22)申请日 2019.04.27(73)专利权人 浙江明泰标准件有限公司地址 325000 浙江省温州市经济技术开发区滨海八路519号(72)发明人 金盼盼　熊伟　周浩伟　(74)专利代理机构 温州匠心专利代理事务所(特殊普通合伙) 33279代理人 姜莹(51)Int.Cl.B65G 35/00(2006.01)B65G 47/74(2006.01)(54)实用新型名称一种用于自动上料设备中的上料装置(57)摘要本实用新型涉及一种用于自动上料设备中的上料装置，包括放置物料的储料车、容置储料车的机体以及对机体进行提升的提升机构，所述储料车的底部设置有车轮，所述车轮包括轮轴以及设置在轮轴两端的移动轮，所述机体内设置有限制储料车退出机体的限位机构，所述限位机构包括支撑储料车的翘板以及支撑翘板的支撑组件，所述支撑组件包括支撑柱、固定在机体内的弹簧、支撑座以及通槽，所述弹簧、支撑座、通槽沿储料车进入机体的方向依次设置在机体内，所述翘板对应弹簧的一端设置有与轮轴相配合的止退部，所述止退部与轮轴相配合限制储料车退出机体。

本实用新型技术方案，具有结构简单、更安全可靠的技术效果。

权利要求书1页 说明书3页 附图9页CN 209815017 U 2019.12.20C N 209815017U权　利　要　求　书1/1页CN 209815017 U1.一种用于自动上料设备中的上料装置，包括放置物料的储料车、容置储料车的机体以及对机体进行提升的提升机构，所述储料车的底部设置有车轮，所述车轮包括轮轴以及设置在轮轴两端的移动轮，其特征在于：所述机体内设置有限制储料车退出机体的限位机构，所述限位机构包括支撑储料车的翘板以及支撑翘板的支撑组件，所述支撑组件包括支撑柱、固定在机体内的弹簧、支撑座以及通槽，所述弹簧、支撑座、通槽沿储料车进入机体的方向依次设置在机体内，所述翘板对应弹簧的一端设置有与轮轴相配合的止退部，所述翘板与支撑座铰接连接，所述支撑柱穿过通槽与翘板的一端相抵触且所述翘板向弹簧与翘板相抵触的一端倾斜；所述提升机构抬起机体时所述支撑柱与机体相脱离且所述翘板从与弹簧相抵触的一端向通槽倾斜，所述止退部与轮轴相配合限制储料车退出机体。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333143.2(22)申请日 2019.03.16(73)专利权人 慈溪市三佩机械有限公司地址 315300 浙江省宁波市慈溪市崇寿镇傅家路村(72)发明人 林双　蔡汉栋　李松伟　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟(51)Int.Cl.B23P 19/02(2006.01)(54)实用新型名称一种上料装置(57)摘要本实用新型涉及一种上料装置，包括上料支撑架、上料振动盘、上料管、收料支撑架、纵向调节架、纵向调节电机、纵向调节杆、纵向滑动板、横向调节架、横向调节电机、横向调节杆、横向滑动板、气管、吹气机、驱动装置、旋转板、开口销模子、装料管；使用时，通过横向调节电机和纵向调节电分别控制横向调节架和纵向调节架移动，使送料振动盘沿送料管经收料装置送入到气管内，气管接收从送料管送来的开口销，吹气机将开口销吹入到装料管内，驱动装置控制旋转板、开口销模子旋转，将装有开口销的开口销模子旋转到压装装置上与压装模架对应的上方，这样便能自动快速、顺畅、准确的送料，便于有效提高开口销与塑料壳体压装的质量和效率。

权利要求书1页 说明书3页 附图2页CN 209648036 U 2019.11.19C N 209648036U权　利　要　求　书1/1页CN 209648036 U1.一种上料装置，其特征在于：包括上料装置，所述上料装置的输出端设有收料装置，所述收料装置的输出端设有旋转装置，所述上料装置包括上料支撑架，所述上料支撑架上端设有用于装置开口销的上料振动盘，所述上料振动盘连接有上料管，所述收料装置包括收料支撑架，所述收料支撑架上端设有纵向调节装置，所述纵向调节装置包括纵向调节架，纵向调节架一端设有纵向调节电机，纵向调节架内设有与纵向调节电机轴接的纵向调节杆，所述纵向调节装置上端配合连接有横向调节装置，所述横向调节装置包括可在所述纵向调节架上配合纵向滑动的纵向滑动板，纵向滑动板上端设有横向调节架，横向调节架一端设有横向调节电机，纵向调节架内设有与横向调节电机轴接的横向调节杆，所述横向调节架上配合设有横向滑动板，所述横向滑动板上端设有气管，所述气管一端连接有吹气机，所述气管对应设于所述旋转装置的上方，所述旋转装置包括设于所述收料装置与压装装置之间的驱动装置，所述驱动装置的输出端连接有旋转板，所述旋转板的两端对称设有开口销模子，开口销模子上设有装料管。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535538.0(22)申请日 2019.04.19(73)专利权人 无锡派克新材料科技股份有限公司地址 214161 江苏省无锡市滨湖区胡埭工业安置区北区联合路(72)发明人 刘峰　张星星　孙德恒　赵红　(74)专利代理机构 无锡睿升知识产权代理事务所(普通合伙) 32376代理人 张悦(51)Int.Cl.B23D 47/04(2006.01)B23D 47/00(2006.01)(54)实用新型名称一种锻造件的下料装置(57)摘要本实用新型涉及下料装置技术领域，尤其公开了一种锻造件的下料装置，包括工作台，所述工作台顶部等距离设有多个支撑辊轮，所述工作台正反面均固定有L形的支架，所述支架顶端固定有横板，所述横板顶部固定有第一电机，所述第一电机的输出轴端固定有螺杆，所述螺杆表面转动连接有滑块，所述滑块底端固定有连接块，所述连接块底端固定有安装板，所述安装板右端通过安装架固定有第二电机，所述第二电机的输出轴端固定有转轴。

本实用新型中，通过挡板和螺栓等结构的设置，使得本装置可以适用于板材或者是圆形材料，提高了适用范围，限位尺和指针的使用让材料切割尺寸更加的准确，通过移动式刀片的设置，可以减少切割过程中的误差，提高切割精确度。

权利要求书1页 说明书3页 附图2页CN 209698163 U 2019.11.29C N 209698163U权　利　要　求　书1/1页CN 209698163 U1.一种锻造件的下料装置，包括工作台(1)，其特征在于，所述工作台(1)顶部等距离设有多个支撑辊轮(2)，所述工作台(1)正反面均固定有L形的支架(3)，所述支架(3)顶端固定有横板(4)，所述横板(4)顶部固定有第一电机(5)，所述第一电机(5)的输出轴端固定有螺杆(6)，所述螺杆(6)表面转动连接有滑块(7)，所述滑块(7)底端固定有连接块(8)，所述连接块(8)底端固定有安装板，所述安装板右端通过安装架固定有第二电机(9)，所述第二电机(9)的输出轴端固定有转轴，所述转轴表面活动连接有锯片(10)，所述转轴另一端转动连接有锁紧螺母，所述工作台(1)顶部固定有C字形的限位架(11)，所述限位架(11)正反面均设有两个螺纹孔，所述限位架(11)顶部设有一个螺纹孔，螺纹孔内均转动连接有螺栓，所述限位架正反面螺纹孔内连接的螺栓头部均转动连接有挡板(12)。
