【CN109909097A】一种真空采血管的自动生产线及其生产工艺【专利】

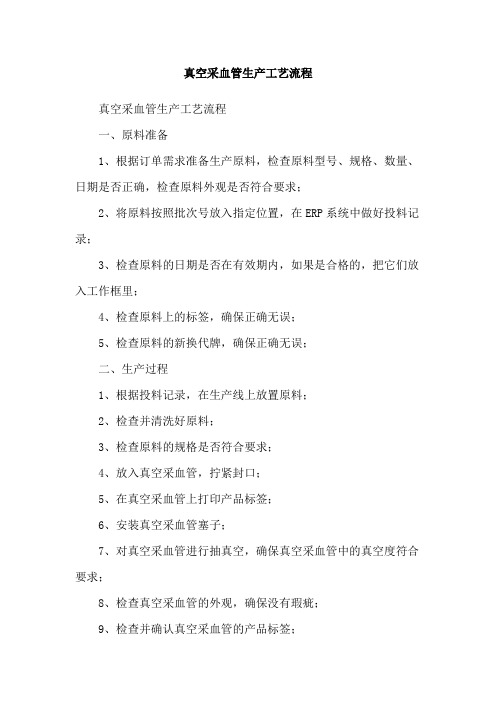

真空采血管生产工艺流程真空采血管生产工艺流程一、原料准备1、根据订单需求准备生产原料，检查原料型号、规格、数量、日期是否正确，检查原料外观是否符合要求；2、将原料按照批次号放入指定位置，在ERP系统中做好投料记录；3、检查原料的日期是否在有效期内，如果是合格的，把它们放入工作框里；4、检查原料上的标签，确保正确无误；5、检查原料的新换代牌，确保正确无误；二、生产过程1、根据投料记录，在生产线上放置原料；2、检查并清洗好原料；3、检查原料的规格是否符合要求；4、放入真空采血管，拧紧封口；5、在真空采血管上打印产品标签；6、安装真空采血管塞子；7、对真空采血管进行抽真空，确保真空采血管中的真空度符合要求；8、检查真空采血管的外观，确保没有瑕疵；9、检查并确认真空采血管的产品标签；10、将真空采血管收集到指定的容器中，等待检测；三、检测1、对收集的真空采血管进行外观和尺寸检查；2、检查真空采血管的封口是否牢固，真空采血管的真空度是否符合标准；3、检查真空采血管的产品标签，确保正确无误；4、如果检测结果合格，则交付到指定的仓位，等待出库；四、质量控制1、严格按照《生产质量管理规范》要求进行质量控制；2、定期进行原料、半成品、成品的抽检，确保质量符合要求；3、定期进行设备的清洗和维护，确保设备可以正常使用；4、定期对员工进行培训，提高员工操作水平；五、安全保障1、在生产过程中，严格遵守安全操作规程，防止因操作不当造成的安全事故；2、严格控制原料的投料，避免将混杂物投入到生产线中；3、严格控制生产现场的温度和湿度，确保产品的质量；4、定期进行安全检查，及时发现安全隐患，以防止安全事故的发生。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 201414802Y [45]授权公告日2010年3月3日专利号 ZL 200920107691.X [22]申请日2009.05.08[21]申请号200920107691.X[73]专利权人刘辰庚地址100730北京市东单大华路1号北京医院卫生部临检中心1303室[72]设计人刘辰庚 王培昌 孟双 苏英 [74]专利代理机构北京润平知识产权代理有限公司代理人刘红梅 朱业刚[51]Int.CI.A61B 5/153 (2006.01)G01N 1/34 (2006.01)权利要求书 2 页 说明书 6 页 附图 4 页[54]实用新型名称一种真空采血管[57]摘要本实用新型提供了一种真空采血管，该真空采血管包括管体和管帽，所述管体一端封闭、另一端开口，所述管帽与所述管体的开口端密封配合，其中，所述真空采血管还包括设置在所述管体内部的过滤器，所述过滤器包括过滤网和位于过滤网外周的支撑圈，所述过滤网的孔径大于0且不大于0.5mm，所述过滤器的外缘与所述管体内壁的最大距离不大于0.5mm。

通过本实用新型提供的真空采血管，可以自动清除该真空管内血浆或血清中悬浮的血凝块、纤维蛋白丝等异物，从而简化了血液样品检验的操作，节省了人力、物力，节约了时间，并可加快得出检验报告。

200920107691.X权 利 要 求 书第1/2页 1、一种真空采血管，该真空采血管包括管体和管帽，所述管体一端封闭、另一端开口，所述管帽与所述管体的开口端密封配合，其特征在于，所述真空采血管还包括设置在所述管体内部的过滤器，所述过滤器包括过滤网和位于过滤网外周的支撑圈，所述过滤网的孔径大于0且不大于0.5mm，所述过滤器的外缘与所述管体内壁的距离不大于0.5mm。

2、根据权利要求1所述的真空采血管，其特征在于，所述过滤网的孔径为0.05-0.1mm。

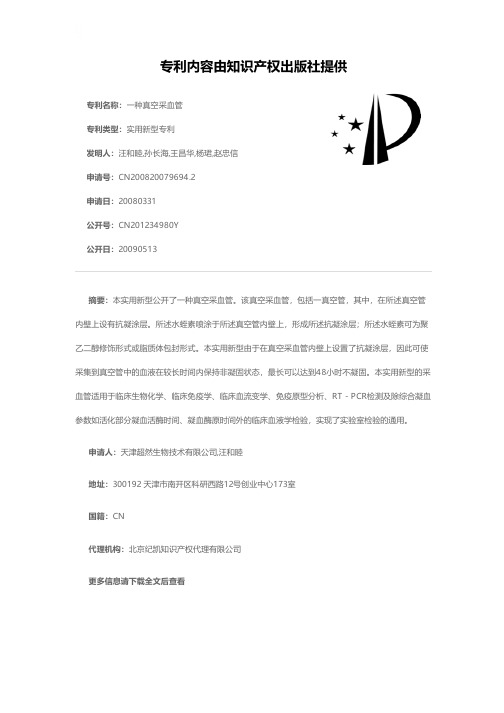

专利名称：一种真空采血管
专利类型：实用新型专利
发明人：汪和睦,孙长海,王昌华,杨珺,赵忠信申请号：CN200820079694.2
申请日：20080331
公开号：CN201234980Y
公开日：
20090513
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种真空采血管。

该真空采血管，包括一真空管，其中，在所述真空管内壁上设有抗凝涂层。

所述水蛭素喷涂于所述真空管内壁上，形成所述抗凝涂层；所述水蛭素可为聚乙二醇修饰形式或脂质体包封形式。

本实用新型由于在真空采血管内壁上设置了抗凝涂层，因此可使采集到真空管中的血液在较长时间内保持非凝固状态，最长可以达到48小时不凝固。

本实用新型的采血管适用于临床生物化学、临床免疫学、临床血流变学、免疫原型分析、RT－PCR检测及除综合凝血参数如活化部分凝血活酶时间、凝血酶原时间外的临床血液学检验，实现了实验室检验的通用。

申请人：天津超然生物技术有限公司,汪和睦
地址：300192 天津市南开区科研西路12号创业中心173室
国籍：CN
代理机构：北京纪凯知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：水蛭素真空采血管专利类型：发明专利
发明人：刘金雪,刘晨
申请号：CN200910067755.2申请日：20090120
公开号：CN101779959A
公开日：
20100721
专利内容由知识产权出版社提供
摘要：一种水蛭素真空采血管，在管体内壁上涂覆由水蛭素涂层，水蛭素的含量为0.005-1毫
克/ml血量。

本发明具有如下的优点和积极效果：1、可取代临床常用抗凝剂，并可避免在采血时分先后顺序的麻烦，可适合多项检查使用，方便医生操作，减少患者痛苦。

2、由于管内使用的水蛭素为生物试剂，因此检测结果是可逆的，一旦临床检验结果失败，则可直接重新检测，不需要重新抽血试验。

3、抗凝血时间长，可达7天以上。

4、对血液的干扰几乎为零，不会引起引起溶血反应。

5、无杂质、无重金属。

6、能检测300多项检测项目。

7、生物抗凝剂对环境无任何污染。

申请人：刘金雪,刘晨
地址：300011 天津市河东区新开路万春花园9-1-203
国籍：CN
代理机构：天津盛理知识产权代理有限公司
代理人：董一宁
更多信息请下载全文后查看。

专利名称：一种真空采血管
专利类型：发明专利
发明人：朱正华,栾正华,王伟,陈健申请号：CN201811242460.X 申请日：20181024
公开号：CN109124654A
公开日：
20190104
专利内容由知识产权出版社提供
摘要：本发明申请属于医疗器械技术领域，具体公开了一种真空采血管，包括真空管、弹性密封塞和头帽，弹性密封塞上设有第一穿刺槽；还包括两个弹性支撑块，两个弹性支撑块与第一穿刺槽之间形成密封空腔，弹性支撑块内开有多个支撑槽，每个支撑槽内设有摆动件；还包括推送件和安装座。

本真空采血管节约人力，采血速度快，尤其适用于对儿童采血。

申请人：山东亨洁医用包装科技有限公司
地址：277600 山东省济宁市微山县经济开发区国富路
国籍：CN
代理机构：北京七夏专利代理事务所(普通合伙)
代理人：王晓丰
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258349.3(22)申请日 2019.02.28(73)专利权人 贵阳中医学院第二附属医院地址 550000 贵州省贵阳市云岩区飞山街32号(72)发明人 任玲　陈丹丹　毛一涵　张春玲　蒋先德　陈秋媛　陈露　杨佳　闫文雪　葛正懿　莫兰　(74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 李静(51)Int.Cl.A61B 5/15(2006.01)(54)实用新型名称一种真空采血管(57)摘要本实用新型提供了一种真空采血管，涉及医疗器械技术领域，以解决现有技术中存在的管体与盖帽不易分离，分离过程极易使管内血样溅出管外，造成交叉感染的技术问题。

该装置包括管体、盖帽、与盖帽活动连接的开启帽，盖帽包括匹配设置于管体内的橡胶塞、与橡胶塞连接的管帽，管帽上设置有贯通的开口，采血针通过开口扎入橡胶塞内，与管体内部连通，开启帽套置于盖帽上以封闭开口与外部环境的接触，开启帽上设置有针头，针头在竖直方向上的投影位于开口上，开启帽带动针头向盖帽方向移动，以使针头穿过开口，将橡胶塞穿破，针头连通管体内部和外界空气，将管体内部气压与外界气压平衡。

本实用新型用于血液的采集，管体易于盖帽分离。

权利要求书1页 说明书4页 附图1页CN 210811076 U 2020.06.23C N 210811076U1.一种真空采血管，其特征在于，包括管体(1)、密封所述管体(1)的盖帽(2)、与所述盖帽(2)活动连接的开启帽(3)，其中：所述盖帽(2)包括匹配设置于所述管体(1)内的橡胶塞(22)、与所述橡胶塞(22)连接的管帽(21)，所述管帽(21)位于所述管体(1)外，且所述管帽(21)上设置有沿其轴线方向贯通的开口，采血针通过所述开口扎入所述橡胶塞(22)内，与所述管体(1)内部连通；所述开启帽(3)套置于所述盖帽(2)上以封闭所述开口与外部环境的接触，所述开启帽(3)上设置有针头(31)，所述针头(31)沿所述管体(1)的轴线方向的投影位于所述开口上，所述开启帽(3)带动所述针头(31)的尖端向所述盖帽(2)方向移动，能使所述针头(31)穿出所述开口，将所述橡胶塞(22)穿破，以使所述管体(1)内部和外界空气通过所述针头(31)连通；所述开启帽(3)包括圆板和沿着所述圆板的周面旋转一周围合成的侧壁，所述圆板位于所述侧壁的中部，以将所述开启帽(3)分为密封所述开口的密封部和容纳所述针头(31)的开启部。

专利名称：一种真空采血管辅助采血方法及专用设备专利类型：发明专利
发明人：白杰,王美荣,白鹤
申请号：CN201010013551.3
申请日：20100106
公开号：CN102113886A
公开日：
20110706
专利内容由知识产权出版社提供
摘要：本发明公开了一种真空采血管辅助采血方法及专用设备，其方法是：采用含有不同负压的真空采血管和双向采血针利用辅助设备实现快速方便的采血。

其辅助设备由自动充气式止血带、光栅自动定量装置、自动换管自动刺塞设备、自动离心式血液混匀器、自动压塞器、排气针头、试管排架所组成。

本发明弥补了真空采血管采血时的一些不便之处，加快了采血速度，提高了采血质量，减少了差错。

申请人：白杰
地址：710038 陕西省西安市灞桥区第四军医大学唐都医院25栋301号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910238872.4(22)申请日 2019.03.27(71)申请人 武汉致远医疗科技有限公司地址 430200 湖北省武汉市江夏经济开发区藏龙岛办事处九凤街18号长咀光电子工业园藏龙阁C座101室(72)发明人 薛峰　刘福涛　王文菖　(51)Int.Cl.B07C 5/02(2006.01)B07C 5/34(2006.01)B07C 5/36(2006.01)B07C 5/38(2006.01)(54)发明名称一种采血管自动连续装填系统(57)摘要本发明公开了一种采血试管自动连续装填系统，涉及了试管的装填设备技术领域，解决了装填时试管易受到磨损，无法自动检测出试管残次品的问题，包括机体、振动盘、导管通道、辊道、收集盒、震动托盘、模架，装管机构，转移机构，输送机构；机体上于辊道的正上方设置有线阵相机、气动手指、真空吸嘴，气动手指上固定有推杆。

本发明通过辊道对试管自动平铺，通过线阵相机对输送的试管进行线扫描影像对比，定位试管残次品并通过气动手指和真空吸嘴的共同作用推出试管残次品，保障了装填的试管的质量，通过辊道导管的方式使得试管平整有序排列，减少了卡管现象，进一步减小了对试管的损伤。

权利要求书2页 说明书6页 附图10页CN 109909169 A 2019.06.21C N 109909169A权　利　要　求　书1/2页CN 109909169 A1.一种试管自动连续装填系统，其特征在于：包括机体（1）、两个振动盘（2）、多排平行设置的导管通道（3）、辊道（4）、收集盒（5）、设置于所述收集盒（5）底部的震动托盘（6）、模架（7），所述机体（1）上设置有用于引导试管从所述收集盒（5）转移至所述模架（7）内的装管机构，所述机体（1）于所述导管通道（3）和所述辊道（4）之间还设置有用于引导试管从所述导管通道（3）转移至所述辊道（4）上的转移机构，所述辊道（4）与所述收集盒（5）之间设置有用于引导试管从所述辊道（4）转移至所述收集盒（5）内的输送机构；所述机体（1）于所述辊道（4）的正上方设置有线阵相机（8），所述机体（1）于所述辊道（4）远离所述导管通道（3）的一端设置有气动手指（9），所述气动手指（9）的输出端朝向所述辊道（4）所处的一侧并固定连接有推杆（10），所述机体（1）于所述辊道（4）远离所述气动手指（9）的一侧滑移设置有与所述推杆（10）配合使用的真空吸嘴（11）。

专利名称：一种真空采血器专利类型：发明专利
发明人：杨春燕
申请号：CN201811095733.2申请日：20180919
公开号：CN109276261A
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本发明公开了一种真空采血器，涉及医疗器械领域，用于进行人体采血，本发明包括，采血管、密封塞、导管、针柄、采血针管和静脉穿刺针管，采血管口部连接密封塞，密封塞上插带基座的采血针管，基座的一端连针管，另一端连导管，导管和针柄相连，针柄和静脉穿刺针管相连，其特征在于，在针柄和基座之间的导管上设有一活塞调节装置，活塞调节装置靠近针柄，使用时，需要将带有基座的一端插入密封塞，另一端插入被采血者静脉并通过针柄固定针头，通过采血管血液上升速度和被采血者的适应程度调节活塞调节装置控制采血速度即可；本发明具有结构简单，操作简便，能一定程度控制采血速度的优点。

申请人：华蓥市明月镇小学
地址：638604 四川省广安市华蓥市明月镇明月村六社
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：赵宇
更多信息请下载全文后查看。

专利名称：一种真空采血管专利类型：实用新型专利
发明人：王秋凤
申请号：CN201220172665.7申请日：20120423
公开号：CN202619667U
公开日：
20121226
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种真空采血管，包括管体和管盖，所述管盖上设有一个气囊，所述气囊与管体相连通；所述管盖和气囊均由橡胶材料制成。

本实用新型取得的有益效果是：(1)结构简单；
(2)管盖上设有一个气囊，所述气囊与管体相连通，当管体内处于真空状体的时候，气囊干瘪，当管体内的气压接近大气压时，气囊饱满，通过气囊的状态即可判断管体内的气压状态，并能快速区分出真空采血管是否失效，十分方便。

申请人：王秋凤
地址：271400 山东省泰安市宁阳县宁阳镇北桥街231号7号楼5单元302室
国籍：CN
更多信息请下载全文后查看。
