【CN209644968U】直视化输尿管导引鞘【专利】

专利名称：一种新型输尿管导引鞘专利类型：实用新型专利
发明人：程跃,郁鹏忠,钱江
申请号：CN201420303723.4
申请日：20140604
公开号：CN203935497U
公开日：
20141112
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型输尿管导引鞘，属于医疗器械技术领域，它解决了现有技术中的新型输尿管导引鞘韧性和操作舒适性较差的问题。

本新型输尿管导引鞘，包括鞘管和紧贴鞘管内壁设置且与鞘管同轴的扩张管，鞘管一端设有鞘管接头，扩张管一端设有扩张管接头，鞘管接头和扩张管接头通过固定夹固连在一起，鞘管内壁设有防止鞘管扭曲的加强单元。

本新型输尿管导引鞘通过在鞘管内设置加强单元，提高本导引鞘的强度和韧性，同时还设有把手，方便医务人员操作，另外在鞘管和扩张管上还设置有亲水涂层，提高了使用安全性和舒适性，具备结构简单，使用效果好的优点。

申请人：海盐康源医疗器械有限公司
地址：314300 浙江省海盐县沈荡镇宋坡东路
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201520009128.4(22)申请日 2015.01.07A61M 25/095(2006.01)A61B 17/94(2006.01)A61M 29/00(2006.01)(73)专利权人北京国械堂科技发展有限责任公司地址102600 北京市大兴区中关村科技园区大兴生物医药产业基地天贵街3号院2号楼402-403(72)发明人段红杰 刘胜军(74)专利代理机构广东德而赛律师事务所44322代理人费锦生(54)实用新型名称输尿管导引鞘(57)摘要本实用新型涉及一种输尿管导引鞘，包括导引鞘本体和扩展管；导引鞘本体包括托盘，鞘管接头和空心的鞘管，鞘管的一端通过鞘管接头与托盘连接；扩展管位于导引鞘本体内部，鞘管远离托盘的一端内设有显影环；鞘管由内而外包括鞘管内层和鞘管外层，在鞘管内层和外层之间设有编织丝；扩展管包括扩展管接头、手柄和扩展管管体，扩展管接头连接在扩展管管体的一端，手柄设置在扩展管接头上；扩展管接头通过夹子与托盘的端口连接。

该导引装置具有良好的推进性、支撑性、抗折性等，缓冲了对组织的冲击或刺激，在输尿管扩张后再进行输尿管镜检查、治疗，避免了直接将医疗器械等进入尿道反复的导入和输出使用，显著减少了输尿管损伤，提高了输尿管镜成功率。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图2页(10)授权公告号CN 204364624 U (45)授权公告日2015.06.03C N 204364624U1.一种输尿管导引鞘，包括导引鞘本体和扩展管；所述导引鞘本体包括托盘，鞘管接头和空心的鞘管，所述鞘管的一端通过鞘管接头与托盘连接；所述扩展管位于导引鞘本体内部，且扩展管与导引鞘本体同轴设置，其特征在于：所述鞘管远离托盘的一端内设有显影环；所述鞘管由内而外包括一体结构的鞘管内层和鞘管外层，在鞘管内层和鞘管外层之间设有编织丝，所述编织丝将鞘管内层和鞘管外层之间轴向空间布满；所述扩展管包括扩展管接头、手柄和扩展管管体，所述扩展管接头连接在扩展管管体的一端，手柄设置在扩展管接头上；扩展管接头通过夹子与托盘的端口连接。

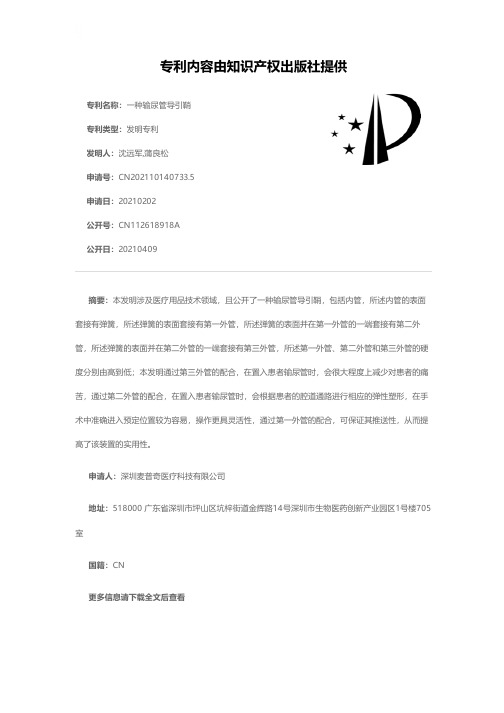

专利名称：一种输尿管导引鞘专利类型：发明专利
发明人：沈远军,蒲良松
申请号：CN202110140733.5申请日：20210202
公开号：CN112618918A
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本发明涉及医疗用品技术领域，且公开了一种输尿管导引鞘，包括内管，所述内管的表面套接有弹簧，所述弹簧的表面套接有第一外管，所述弹簧的表面并在第一外管的一端套接有第二外管，所述弹簧的表面并在第二外管的一端套接有第三外管，所述第一外管、第二外管和第三外管的硬度分别由高到低；本发明通过第三外管的配合，在置入患者输尿管时，会很大程度上减少对患者的痛苦，通过第二外管的配合，在置入患者输尿管时，会根据患者的腔道通路进行相应的弹性塑形，在手术中准确进入预定位置较为容易，操作更具灵活性，通过第一外管的配合，可保证其推送性，从而提高了该装置的实用性。

申请人：深圳麦普奇医疗科技有限公司
地址：518000 广东省深圳市坪山区坑梓街道金辉路14号深圳市生物医药创新产业园区1号楼705室
国籍：CN
更多信息请下载全文后查看。

(10)授权公告号(45)授权公告日 (21)申请号 201420605063.5(22)申请日 2014.10.20A61B 17/22(2006.01)A61B 17/94(2006.01)A61M 25/00(2006.01)(73)专利权人海盐康源医疗器械有限公司地址314311 浙江省嘉兴市海盐县沈荡镇宋坡东路(72)发明人程越 郁鹏忠 史军 钱江张红明(74)专利代理机构杭州天欣专利事务所(普通合伙) 33209代理人王政贵(54)实用新型名称输尿管导引鞘(57)摘要本实用新型涉及一种输尿管导引鞘。

现有的输尿管导引鞘，在手术后，碎石无法从体内排出，而碎石残留在患者体内会造成病情反复和二次手术。

本实用新型提供一种输尿管导引鞘，包括鞘管、用于注水和碎石的软镜和用于固定鞘管的鞘管接头，所述鞘管与鞘管接头连接，其特征在于：还包括密封塞和具有吸引孔的吸引接头，所述鞘管接头内设有一号腔体和用于安装密封塞的二号腔体，所述鞘管与一号腔体连通，所述吸引接头与鞘管接头连接，所述吸引接头的吸引孔与一号腔体连通，所述软镜依次轴向穿过鞘管接头的一号腔体和鞘管，所述软镜与鞘管之间具有可供碎石通过的间隙。

本实用新型结构简单，设计合理，操作简单，可有效减少碎石残留，对病人的损伤小。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图1页(10)授权公告号CN 204169898 U (45)授权公告日2015.02.25C N 204169898U1.一种输尿管导引鞘，包括起引流作用的鞘管、用于注水和碎石的软镜和用于固定鞘管的鞘管接头，所述鞘管与鞘管接头连接，其特征在于：还包括密封塞和具有吸引孔的吸引接头，所述鞘管接头内设有一号腔体和用于安装密封塞的二号腔体，所述鞘管与一号腔体连通，所述吸引接头与鞘管接头连接，所述吸引接头的吸引孔与一号腔体连通，所述软镜依次轴向穿过鞘管接头的一号腔体和鞘管，所述软镜与鞘管之间具有可供碎石通过的间隙。

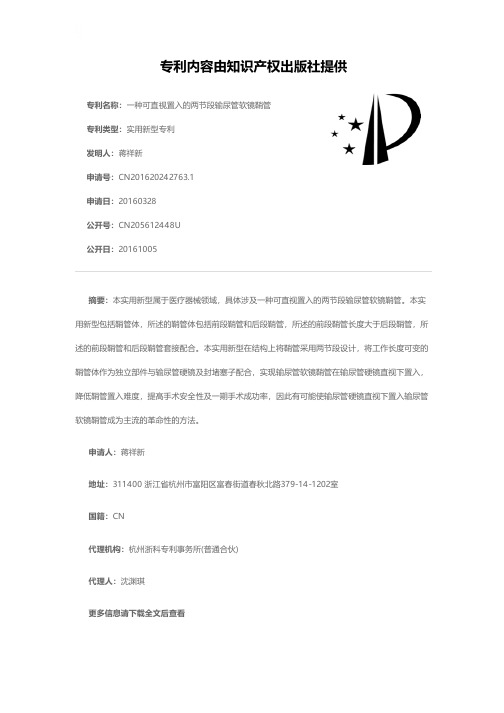

专利名称：一种可直视置入的两节段输尿管软镜鞘管专利类型：实用新型专利
发明人：蒋祥新
申请号：CN201620242763.1
申请日：20160328
公开号：CN205612448U
公开日：
20161005
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗器械领域，具体涉及一种可直视置入的两节段输尿管软镜鞘管。

本实用新型包括鞘管体，所述的鞘管体包括前段鞘管和后段鞘管，所述的前段鞘管长度大于后段鞘管，所述的前段鞘管和后段鞘管套接配合。

本实用新型在结构上将鞘管采用两节段设计，将工作长度可变的鞘管体作为独立部件与输尿管硬镜及封堵塞子配合，实现输尿管软镜鞘管在输尿管硬镜直视下置入，降低鞘管置入难度，提高手术安全性及一期手术成功率，因此有可能使输尿管硬镜直视下置入输尿管软镜鞘管成为主流的革命性的方法。

申请人：蒋祥新
地址：311400 浙江省杭州市富阳区富春街道春秋北路379-14-1202室
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：沈渊琪
更多信息请下载全文后查看。

专利名称：输尿管导引鞘
专利类型：实用新型专利
发明人：夏术阶,高仁伟
申请号：CN201520517218.4申请日：20150716
公开号：CN205019569U
公开日：
20160210
专利内容由知识产权出版社提供
摘要：一种输尿管导引鞘，不同于采用鞘管管体组分硫酸钡作为造影剂的方案，本实用新型利用了金属能在X光机下成像的特点，以其作为显影件，显影清楚，能准确定位鞘管送入的位置，即能准确定位手术操作区域。

此外，在扩张管与鞘管外均设置了沿轴向方向分布的刻度，扩张管上的刻度用于大致对患者个性化的手术通道深度进行记录；鞘管上的刻度用于在扩张阶段完毕后进行鞘管送入阶段，依靠鞘管上的刻度，参考之前记录的扩张的进入深度，大致确定鞘管送入深度，防止鞘管送入过深或过浅。

申请人：上海千山医疗科技有限公司
地址：200949 上海市宝山区金勺路200号2号厂房2楼
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：吴敏
更多信息请下载全文后查看。

专利名称：一种输尿管导引鞘组件专利类型：实用新型专利
发明人：徐星岗,陈兴鹏,常建,王乐康申请号：CN201920813847.X
申请日：20190531
公开号：CN211383358U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种输尿管导引鞘组件，包括连通的接头组件和鞘芯，所述鞘芯插入鞘管内，所述鞘管接入鞘杯内，所述接头组件上卡接有卡扣件，所述卡扣件包括两个或两个以上卡接柄，所述卡扣件通过所述卡接柄卡接入鞘杯内或脱离所述鞘杯，所述接头组件和卡扣件都部分伸入所述鞘杯内部，直接插入接头组件即可实现卡入鞘杯内，卡扣件会沿着椭圆形状边滑动旋转自动对入鞘杯卡槽，卡入过程简洁清脆，按压卡接柄即可脱出鞘杯，鞘杯将接头组件和卡扣件大部分都遮挡住，可以阻挡手术时的污染，并且本实用新型结构简单，卡接方便，适合推广使用。

申请人：苏州市倍咏医疗科技有限公司
地址：215000 江苏省苏州市吴中区新门路68号2幢
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。
