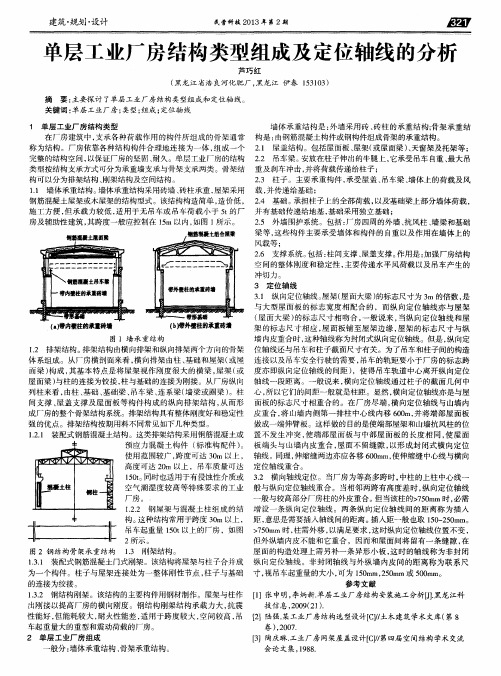

单层工业厂房定位轴线概述在规划和建设单层工业厂房时，定位轴线是一个非常重要的环节。
定位轴线是指工业厂房在场地中的位置和方向线，决定了工业厂房的布局、功能区划以及与周围环境的关系。
本文将介绍单层工业厂房定位轴线的相关概念、设计原那么以及常见的布局方式。
定位轴线的概念定位轴线是工业厂房在场地中的位置和方向线。
它是规划和设计工业厂房时的根底依据，决定了工业厂房的布局和形式。
通过合理的定位轴线设计，可以最大限度地利用场地资源，提高工业厂房的生产效率和工作环境。
定位轴线的设计原那么在设计单层工业厂房的定位轴线时，需要考虑以下原那么：1. 满足生产流程的需求定位轴线的设计应考虑生产流程的需要，确保原材料、半成品和成品的流通线路顺畅，最小化生产过程中的物流和人流冲突。
同时，还需要考虑到工业厂房内的设备摆放、工作区域的划分等因素。
2. 与周围环境的协调定位轴线的设计还应考虑与周围环境的协调，尽量减少对周围居民和交通的影响。
例如，可以通过合理设置出入口、围墙和绿化带来减少产生噪音和粉尘的可能性。
3. 空间利用的最大化定位轴线的设计要充分利用场地资源，最大化地利用工业厂房的面积。
可以通过布局合理的车间、仓库和办公区域来实现空间的最大化利用。
4. 平安性和疏散通道定位轴线的设计要考虑到工业厂房的平安性和疏散通道的设置。
应确保疏散通道的宽度和数量符合相关的平安标准，以便在紧急情况下及时疏散工作人员。
常见的定位轴线布局方式在单层工业厂房的定位轴线设计中，常见的布局方式有以下几种：直线轴线布局是指将工业厂房的主要生产区域按照一条直线进行布置。
这种布局方式适用于流水线生产方式，可以使生产线上的物料和产品流通更加顺畅，生产效率更高。
2. T型轴线布局T型轴线布局是指将工业厂房的主要生产区域按照T字形进行布置。
这种布局方式适用于生产有多个生产线并需要交互的情况，可以提高生产线之间的协作效率。
3. H型轴线布局H型轴线布局是指将工业厂房的主要生产区域按照H字形进行布置。
影响单层工业厂房横向定位轴线的因素分析
摘要:考虑到《房屋建筑学》对厂房纵向定位轴线分析很透彻了，本文着重分析横向定位轴线。
首先对吊车梁、屋架国标图集进行分析，指出其对横向定位轴线的影响，并指出国标图集需要完善的地方。
其次分析影响端部轴线定位、温度缝定位的因素以及温度缝对纵向总长度的影响。
通过本文的探索，为确定厂房布置方案起到积极的指导作用。
关键词:吊车梁，屋架，标准图集，横向定位轴线，单层工业厂房；
引言：
单层工业厂房在跨度、高度、吊车荷载较大时，多采用排架结构；结构平面的主要尺寸，都由轴线表示。
跨度方向的轴线称纵向定位轴线，以A、B、C……表示；柱距方向的轴线称横向定位轴线，以1、2、3、……表示。
在结构平面布置中，厂房的跨度在18m和18m以下，一般取3m的倍数；在18m以上，一般取6m的倍数，必要时也允许采用21m，27m，33m的跨度。
横向定位轴线，一般说来通过柱子的截面几何中心，所以它们的间距一般就是柱距，柱距主要有4m、6m、7.5m、9m、12m等。
对于厂房纵向定位轴线的确定，参考资料16:《房屋建筑学》中已经分析很透彻了，本文不再对其进行赘述。
而厂房横向定位轴线的确定影响因素需要进一步细化研究。
正文：
厂房横向定位轴线的确定不仅与工艺专业有关，而且也受到吊车梁以及屋架型式的影响。
为了提高施工效率和节约设计时间，一般情况下在有条件选国标图集的情况下尽可能选用国标图集。
所以我们有必要对目前国内标准图集进行分析，以确定其适用范围，在此基础上来分析其对厂房横向定位轴线的影响。
吊车梁的跨度对横向定位轴线的影响。
现有的吊车梁国标图集统计情况见附表1，根据附表1，可总结如下：
柱距为6m、中轻级工作制时，可选钢吊车梁或混凝土吊车梁。
柱距为6m、重级工作制时，只能选混凝土吊车梁。
柱距为7.5m、9m、12m时，只能选钢吊车梁。
跨度为7.5m，9m时吊车梁为重级工作制时没有可选的国标图集。
混凝土吊车梁只有跨度为6m；
柱距为6m、7.5m、9m钢吊车梁为重级工作制时目前没有可选的国标图集。
柱距为12m时钢吊车梁各种工作制下均有可选图集。
屋架型式对横向定位轴线的影响
现有的屋架国标图集的统计情况见附表2，由附表2可以得出：
屋架跨度要求为6m时，只能选用序号4“钢筋混凝土屋面梁”和序号5“轻型屋面三角形钢屋架”。
柱间距对屋架形式的影响：
2.1序号10“预应力混凝土双T板”适用于任何柱间距。
2.2除了序号10以外，序号8“轻型屋面梯形钢屋架”能适用的柱间距最多：6m、7.5m、9m、12m。
2.3柱间距为4m时，除序号10以外，只能采用序号5“轻型屋面三角形钢屋架”。
2.4柱间距为6m时，可以选表里的任何一种屋架，所以厂房尽可能按6m设柱距。
2.5柱间距为7.5m时，除序号10以外,还能采用序号5～序号7“轻型屋面三角形钢屋架”、序号8“轻型屋面梯形钢屋架”。
2.6柱间距为9m时，除序号10以外，只能采用序号8“轻型屋面梯形钢屋架”。
如果屋架底部需要悬挂一些消防水管等管道时，只能选用序号5～序号9这些钢结构屋架。
混凝土屋架均可以设1t～3t的电动葫芦。
钢结构屋架中只有序号9“梯形钢屋架”下适合设1t～3t的电动葫芦。
厂房吊车吨位大于10吨时，不能采用序号5～序号7“轻型屋面三角形钢屋架”，此时屋架下弦将会受压失稳。
屋架下弦标高大于10m时，不能采用序号5“轻型屋面三角形钢屋架”, 此时屋架下弦容易受压失稳。
屋架下弦标高大于12m时，不能采用序号5～序号7“轻型屋面三角形钢屋架” 此时屋架下弦容易受压失稳。
端部横向定位轴线的影响因素
屋架的影响：
1.1如果屋架选用的是附表二的序号10“预应力混凝土双T板”，那么厂房的定位需要将横向定位轴线与山墙内皮重合，将山墙内侧第一排柱边与山墙对齐即可(见图1)，纵向总长度为“预应力混凝土双T板”单个板宽的整数倍，中间柱距可根据情况随意调整；
(图1)
1.2如果屋架选用的是除“预应力混凝土双T板”以外的其它屋架，在厂房尽端，横向定位轴线与山墙内皮重合，将山墙内侧第一排柱中心线内移600mm（如图2所示），并将端部屋面板做成一端伸臂板。
这样做的目的是使端屋架和山墙抗风柱的位置不发生冲突，使端部屋面板与中部屋面板的长度相同，使屋面板端头与山墙内皮重合，屋面不留缝隙，以形成封闭式横向定位轴线。
柱距需要满足所选屋架的要求。
(图2)
吊车的影响：
2.1吊车轨道的运行范围不到端部，比如说只运行到山墙内侧第二排柱，如果屋架选用的是“预应力混凝土双T板”，那么厂房的定位需要将横向定位轴线与山墙内皮重合，将山墙内侧第一排柱边与山墙对齐即可，山墙柱内侧第二排柱（也就是吊车梁的边跨）的定位就有两种情况，这两种情况在实际设计中均可以采用：一种情况是可以选中间跨的吊车梁，即该处柱距为标准柱距（如图3所示），此时需要在车挡位置增加吊车梁腹板加劲肋；另一种情况该位置处的的厂房柱间距按减少600mm的尺寸进行设计,这样该处的吊车梁可以选端部吊车梁(如图4所示)。
（图3）
(图4)
2.2吊车轨道的运行范围不到端部，同样比如只运行到山墙内侧第二排柱，如果屋架选用的是除“预应力混凝土双T板”以外的其它屋架，横向定位轴线与山墙内皮重合，将山墙内侧第一排柱中心线内移600mm，山墙柱内侧第二排柱（也就是吊车梁的边跨）的定位处理方法就和上一条相同了。
2.3吊车轨道的运行范围到端部，这时如果屋架选用的是“预应力混凝土双T 板”，那么，那么厂房的定位就有两种情况，这两种情况在实际设计中均可以采用：一种情况是厂房的定位将横向定位轴线与山墙内皮重合，将山墙内侧第一排柱边与山墙对齐，该端跨选标准中间跨吊车梁，即该处柱距为标准柱距, 此时需要在车挡位置增加吊车梁腹板加劲肋；另一种情况该位置处的的厂房柱间距按减少600mm的尺寸进行设计,这样该处的吊车梁可以选端部吊车梁。
2．4吊车轨道的运行范围到端部，如果选用的是除“预应力混凝土双T板”以外的其它屋架的话，还应该为了避免山墙和屋架位置的冲突仍需要将山墙内侧第一排柱中心线内移600mm。
屋架对厂房纵向总长度及温度缝定位的影响
如果选用的是序号10“预应力混凝土双T板” ，那么对于设有温度缝的厂房就需要特别注意了，那就是屋面板的支腿不能分别跨在温度缝两侧的柱上，（如图5所示），否则温度缝在屋面上就实现不了。
这时候就需要根据情况来调整厂房的纵向总长度或者调整温度缝的位置。
(图5)
墙体的伸缩缝应该与屋面对齐，如果对不齐，这里温度缝的封闭将会很难实现。
温度缝不同型式对纵向总长度的影响
如果厂房长度过长为了减少温度应力就需要设温度缝，具体设温度缝的要求详见现行的《混凝土结构设计规范》和《钢结构规范》，这里不再赘述。
设有温度缝的厂房当屋面采用大型屋面板时,温度缝处的屋面板做成一端伸臂板。
这样做的目的是使温度缝处的两个柱子位置不发生冲突，使温度缝处的屋面板与中部屋面板的长度相同，使缝两端屋面板端头在屋面处留下温度缝，该处温度缝设置方式见图6。
为了保证屋面板也能在温度缝处脱开，需要纵向总长度为“基本长度”+温度缝宽。
这里的“基本长度”，对于“预应力混凝土双T板”来说是“单个板宽的整数倍”；对于除“预应力混凝土双T板”以外的屋面板来说就是“标准柱距的整数倍之和”。
(举例如图6)。
