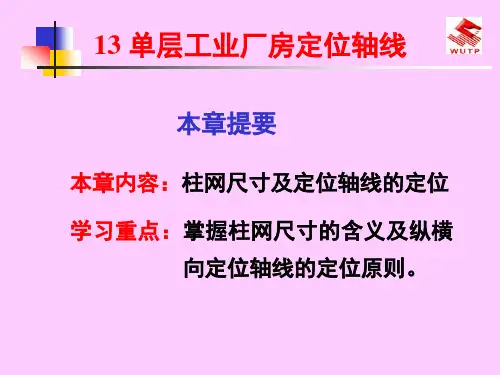

单层工业厂房定位轴线

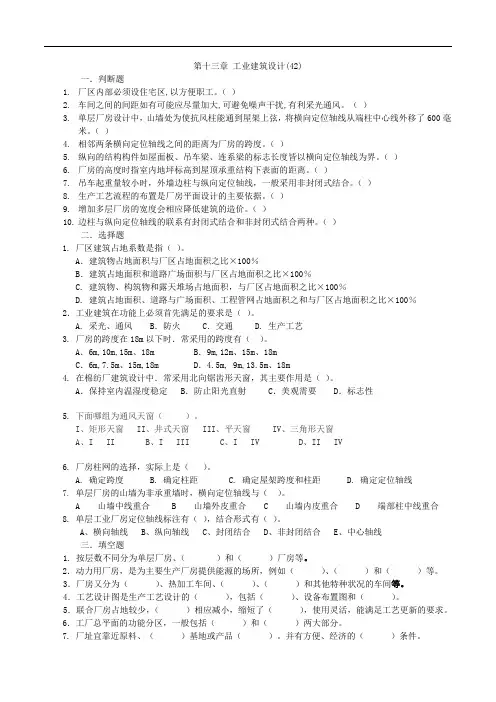

第十三章工业建筑设计(42)一．判断题1.厂区内部必须设住宅区,以方便职工。

（）2.车间之间的间距如有可能应尽量加大,可避免噪声干扰,有利采光通风。

（）3.单层厂房设计中，山墙处为使抗风柱能通到屋架上弦，将横向定位轴线从端柱中心线外移了600毫米。

（）4.相邻两条横向定位轴线之间的距离为厂房的跨度。

（）5.纵向的结构构件如屋面板、吊车梁、连系梁的标志长度皆以横向定位轴线为界。

（）6.厂房的高度时指室内地坪标高到屋顶承重结构下表面的距离。

（）7.吊车起重量较小时，外墙边柱与纵向定位轴线，一般采用非封闭式结合。

（）8.生产工艺流程的布置是厂房平面设计的主要依据。

（）9.增加多层厂房的宽度会相应降低建筑的造价。

（）10.边柱与纵向定位轴线的联系有封闭式结合和非封闭式结合两种。

（）二．选择题1.厂区建筑占地系数是指（）。

A．建筑物占地面积与厂区占地面积之比×100％B．建筑占地面积和道路广场面积与厂区占地面积之比×100％C. 建筑物、构筑物和露天堆场占地面积，与厂区占地面积之比×100％D. 建筑占地面积、道路与广场面积、工程管网占地面积之和与厂区占地面积之比×100％2．工业建筑在功能上必须首先满足的要求是（）。

A. 采光、通风 B．防火 C．交通 D. 生产工艺3. 厂房的跨度在18m以下时．常采用的跨度有（）。

A．6m,10m,15m、18m B．9m,12m、15m、18mC．6m,7.5m、15m,18m D．4.5m, 9m,13.5m、18m4. 在棉纺厂建筑设计中．常采用北向锯齿形天窗，其主要作用是（）。

A．保持室内温湿度稳定 B．防止阳光直射 C．美观需要 D．标志性5. 下面哪组为通风天窗（）。

I、矩形天窗 II、井式天窗 III、平天窗 IV、三角形天窗A、I IIB、I IIIC、I IVD、II IV6. 厂房柱网的选择，实际上是（）。

钢结构单层工业厂房设计(工字钢)1.1整体布置选型1.1.1 建筑平面的选择工业建筑中生产工艺要求是其设计主要依据，本厂房的生产工艺流程为直线型，生产工艺流程较简单。

充分考虑到生产流程及建筑和结构的简单及合理性，平面采用矩形平面形式，本厂房采用单跨结构。

①柱网的选择本厂房所承受荷载较小，故选择质量较轻，工业化程度较高，施工周期短，结构形式选钢筋混凝土排架结构。

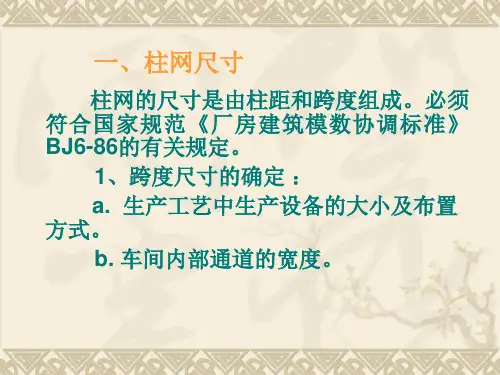

为便于机械化生产，减少造价，横向选择柱距6m，纵向选择柱距6m。

②定位轴线的划分横向定位轴线：从左向右依次编号为1，2，3，4，5……，10。

横向定位轴线一般通过柱截面的几何中心，在厂房纵向尽端处，横向定位轴线位于山墙内边缘，并把端柱中心线内移600mm。

厂房的纵向结构构件如屋面板，吊车梁，连系梁的标志长度皆以横向定位轴线为界。

纵向定位轴线：由下向上依次编号为A，B，……，E。

1.1.2厂房天然采光设计根据我国《建筑采光设计标准》（GB/T50033—2001）规定可知，本厂房的采光等级为Ⅲ级。

本厂房拟采用双侧采光，因此根据《建筑采光设计标准》应大于1/7。

（GB/T50033—2001）的规定，窗地面积比为Ac/Ad由于侧面采光的效果较好，应用较多。

又由于单侧采光光线衰减幅度较大，光线不均匀，工作面上近窗点光线强，远光点光线弱，所以本厂房采用双侧采光。

为了满足采光面积又不使窗高过大，本厂房将侧窗开为上下两层。

门窗明细表见表2-1所示。

表2-1 门窗明细表1.1.3厂房屋面排水设计为了减少室内排水设施，避免排水管道对生产工艺的影响，本厂房采用有组织外排水方式。

本厂房采用卷材防水，厂房屋面排水坡度取2%，天沟纵向坡度取1%。

1.1.4 结构选型及排架计算简图确定根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图3-1所示。

为了保证屋盖的整体性，屋盖采用无檩体系。

图3-1 厂房剖面图1.1.5屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集04G410-1中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。

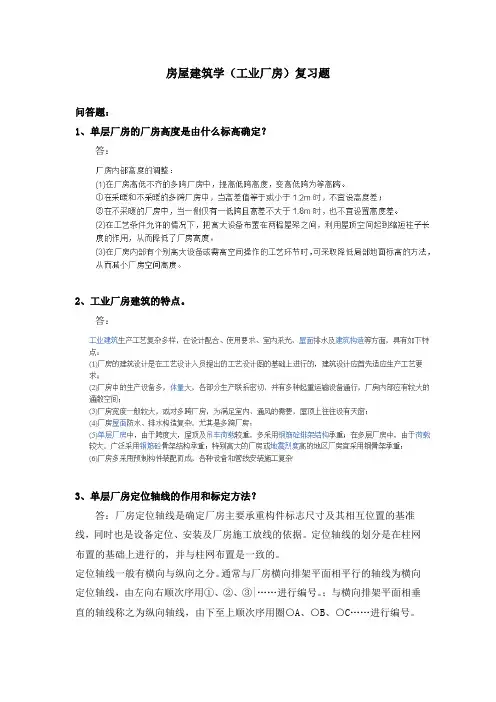

房屋建筑学（工业厂房）复习题问答题：1、单层厂房的厂房高度是由什么标高确定？答：2、工业厂房建筑的特点。

答：3、单层厂房定位轴线的作用和标定方法？答：厂房定位轴线是确定厂房主要承重构件标志尺寸及其相互位置的基准线，同时也是设备定位、安装及厂房施工放线的依据。

定位轴线的划分是在柱网布置的基础上进行的，并与柱网布置是一致的。

定位轴线一般有横向与纵向之分。

通常与厂房横向排架平面相平行的轴线为横向定位轴线，由左向右顺次序用①、②、③|……进行编号。

；与横向排架平面相垂直的轴线称之为纵向轴线，由下至上顺次序用圈○A、○B、○C……进行编号。

4、单层厂房砖砌外墙的类型。

答：按结构型式：刚架结构、排架结构、拱结构等；按结构材料：砌体结构、混凝土结构、钢结构等；按屋架材料：木屋架、混凝土薄腹梁、各种形状的混凝土屋架、梯形及弧形钢屋架等；按檩条：有檩、无檩；按行车：无吊车、单轨吊、梁式吊、桥式吊等；混凝土屋架又分普通混凝土和预应力混凝土的。

5、单层厂房的外墙的不同结构形式。

答：单层厂房的外墙6、单层厂房地面的特点。

答：面积大、荷载大，腐蚀、磨损等影响严重。

7、单层厂房矩形天窗的主要组成。

答：举行天窗主要由天窗架、天窗帘、天窗屋面板、天窗侧板及天窗端壁等构件组成。

8、单层厂房的屋面基层结构有几种类型？答：从下到上：屋面梁、屋面板、找平层、隔汽层、保温层、隔离层、防水层。

9、单层厂房结构按建筑材料可分为几种？答：按材料分为混合结构（砖柱、钢筋混凝土屋架或木屋架或轻钢屋架）、混凝土结构（钢筋混凝土柱、钢屋架或预应力混凝土屋架）、全钢结构（钢屋架、钢柱）三类。

10、单层厂房平面设计的定位轴线及标定方法。

答：11、大型单层工业建筑的骨架承重结构的组成和结构体系分类。

答：骨架承重结构是由钢筋混凝土构件或钢构件组成骨架的承重结构。

厂房的骨架由下列构件组成，墙体仅起围护作用。

（1）屋盖结构包括屋面板、屋架（或屋面梁）及天窗架、托架等。

混凝土课程设计——单层工业厂房设计混凝土结构单层工业厂房设计一、设计资料1. 概况：某工厂拟建一个焊接车间，根据工艺布置的要求，车间为单跨单层厂房，跨度为24m，设吊车30/5t和10t吊车两台，吊车均为中级工作制，轨顶标高8m，厂房设有天窗，建筑平、立、剖面图详图1、图2、图3。

2. 结构设计资料：(1) 自然条件：基本雪压 0.5kN/m2基本风压 0.5kN/m2地震设防烈度该工程位于非地震区，故不需抗震设防。

(2) 地质条件：场地平坦，地面以下0～1.5m为素填土层，1.5m以下为粉质粘土层，该土层fak =300kN/m2，Es=12Mpa，场地地下水位较低，可不考虑其对基础的影响。

3. 建筑设计资料屋面：采用卷材防水屋面，不设保温层；维护墙：采用240厚蒸压粉煤灰砖墙，外墙面为水刷石，内墙面为水泥石灰砂浆抹面；门窗：钢门、钢窗，尺寸参见立面图；地面：采用150厚C15素混凝土地面，室内外高差为300mm。

4. 吊车资料见表1表1 吊车参数Q (t)L k(m)H(m)B1+B2(mm)吊车宽B(m)轮距K(m)P max(kN)P min(kN)g(kN)30/5 22.5 2.734 ≥404 6.150 4.80 290.0 70.0 118.0 20/5 16.5 2.099 ≥334 5.955 4.00 185.0 35.0 69.77 10 16.5 1.876 ≥304 5.840 4.05 123.0 22.0 34.61二、结构选型及截面尺寸确定（一）构件选型1、屋面板采用卷材防水屋面，不设保温层。

即 防水层，21/35.0m KN G K =；20 mm 厚水泥砂浆找平层，22/40.0m KN G K =； 屋面活荷载，21/5.0m KN Q K =； 雪荷载，22/35.0m KN Q K =；2/99.15.04.1)4.035.0(35.1m KN q =⨯++⨯=屋面坡度设为1/10，选用标准图集04G410-1中的m 65.1⨯预应力钢筋混凝土屋面板（Y-WB-2），采用HRB400级钢筋，允许荷载设计值2/05.2m KN ，板自重标准值（包括灌缝在内）为2/5.1m KN 。

单层工业厂房定位轴线概述在规划和建设单层工业厂房时，定位轴线是一个非常重要的环节。

定位轴线是指工业厂房在场地中的位置和方向线，决定了工业厂房的布局、功能区划以及与周围环境的关系。

本文将介绍单层工业厂房定位轴线的相关概念、设计原那么以及常见的布局方式。

定位轴线的概念定位轴线是工业厂房在场地中的位置和方向线。

它是规划和设计工业厂房时的根底依据，决定了工业厂房的布局和形式。

通过合理的定位轴线设计，可以最大限度地利用场地资源，提高工业厂房的生产效率和工作环境。

定位轴线的设计原那么在设计单层工业厂房的定位轴线时，需要考虑以下原那么：1. 满足生产流程的需求定位轴线的设计应考虑生产流程的需要，确保原材料、半成品和成品的流通线路顺畅，最小化生产过程中的物流和人流冲突。

同时，还需要考虑到工业厂房内的设备摆放、工作区域的划分等因素。

2. 与周围环境的协调定位轴线的设计还应考虑与周围环境的协调，尽量减少对周围居民和交通的影响。

例如，可以通过合理设置出入口、围墙和绿化带来减少产生噪音和粉尘的可能性。

3. 空间利用的最大化定位轴线的设计要充分利用场地资源，最大化地利用工业厂房的面积。

可以通过布局合理的车间、仓库和办公区域来实现空间的最大化利用。

4. 平安性和疏散通道定位轴线的设计要考虑到工业厂房的平安性和疏散通道的设置。

应确保疏散通道的宽度和数量符合相关的平安标准，以便在紧急情况下及时疏散工作人员。

常见的定位轴线布局方式在单层工业厂房的定位轴线设计中，常见的布局方式有以下几种：直线轴线布局是指将工业厂房的主要生产区域按照一条直线进行布置。

这种布局方式适用于流水线生产方式，可以使生产线上的物料和产品流通更加顺畅，生产效率更高。

2. T型轴线布局T型轴线布局是指将工业厂房的主要生产区域按照T字形进行布置。

这种布局方式适用于生产有多个生产线并需要交互的情况，可以提高生产线之间的协作效率。

3. H型轴线布局H型轴线布局是指将工业厂房的主要生产区域按照H字形进行布置。

《单层工业厂房》课程设计预制混凝土牛腿柱设计姓名：--------------学号：-------------班级：-------------指导教师：----------单层工业厂房预制混凝土牛腿柱课程设计一、设计任务本工程为某单层单跨工业产房，无抗震设防要求。

跨度为27m，长度为90m，柱距为15 m。

选用二台20/5t软钩吊车，起重机总质量30.5t的A5工作级别桥式吊车，吊车轨顶标高为9.000m，厂房柱采用钢筋混凝土结构，混凝土强度等级为C30，采用HRB335级钢筋。

恒载部分：仅计入屋盖自重设计值（6 m=300kN、9 m=450 kN、12 m=600kN、15m=750 kN）、吊车梁自重（轨道及零件重标准值为0.8 kN/m）、柱自重。

纵向维护墙为支撑在基础梁上的自承重空心砖砌体墙，厚240mm，双面粉刷，排架柱外侧伸出拉结筋与其相连。

二、柱截面尺寸与高度的确定基础采用单独杯形基础，已知轨顶标高为+9.000m，拟室内标高为相对标高零点，室外地坪标高为—0.100m，基础顶面标高-1.100m，柱子插入杯口深度为900mm。

吊车梁采用图12-64（b），高为1.2m，取轨道顶面至吊车梁顶面距离为0.2m，屋架下弦至吊车顶距离0.2m。

查附录12，吊车轨顶至吊车顶部高度为2.3m，柱子尺寸：（1）、柱子高度：从基础顶面算起柱高=11.5+1.1=12.6m；上柱高H U=11.5-7.6=3.9m下柱高H L=12.6-3.9=8.7m柱总高=12.6+0.9=13.5m；（2）、柱截面形式和尺寸：上柱采用矩形截面b x h=400mm x400mm下柱采用I形截面b f x h x b x h f=400x900x100x150.三、柱网及计算单元（1）定位轴线B1：由附表12可查得轨道中心线至吊车端部距离为260mm；B2：吊车桥架至上柱内边缘距离，一般取B2大于80mm；B3：封闭的纵向定位轴线至上柱内边缘的距离，为400mm;B1+B2+B3=740mm<750mm，满足要求；厂房全长90m，小于所要求的最小变形缝间距100m，无抗震设计要求，结合实际，可不设变形缝。

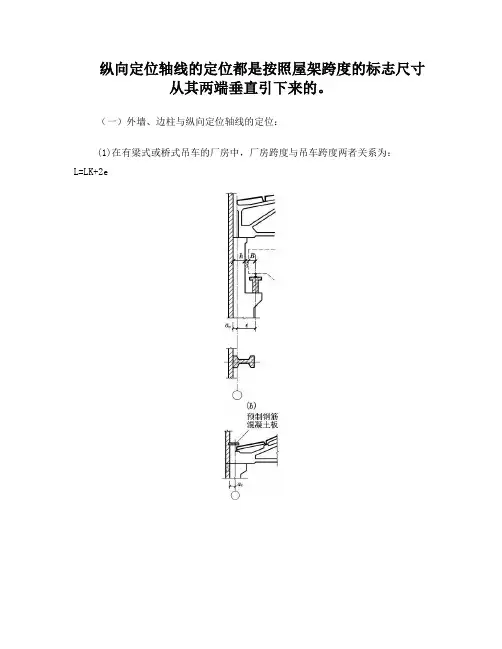

纵向定位轴线的定位都是按照屋架跨度的标志尺寸从其两端垂直引下来的。

（一）外墙、边柱与纵向定位轴线的定位：(1)在有梁式或桥式吊车的厂房中，厂房跨度与吊车跨度两者关系为：L=LK+2e吊车跨度与厂房跨度的关系L—厂房跨度，即纵向定位轴线间的距离；LK—吊车跨度，即吊车轨道中心线间的距离；e—吊车轨道中心线至厂房纵向定位轴线的距离，一般为750mm，当吊车为重及工作制而需要设置安全走到板，或吊车起重量大于50t时，采用1000mm。

e=h+a+B；B—轨道中心至吊车轨道端头外缘的距离。

即吊车的侧方宽度尺寸， (a)封闭结合 (b)非封闭结合“非封闭结合”其值可在《通用桥式起重机界限尺寸》中查得。

边柱与纵向定位轴线的定位屋面板与墙空隙的处理h：上柱的截面高度；a：安全空隙，a80mm，安全空隙的验算：a=e-h-B≥80mm；(2)实际工程中，由于吊车形式、起重量、厂房跨度、高度和柱距及是否设置安全走道板等条件不同，外墙、边柱与纵向定位轴线的定位有下列两种：①封闭结合：当h+a+B≤e时，可采用纵向定位轴线、边柱外缘和外墙内缘三者相重合的定位方式，使上部屋面板与外墙之间无空隙，形成“封闭结合”的构造。

如上图(a)所示。

这种纵向定位轴线称为“封闭轴线”。

适用于无吊车或只有悬挂式吊车的厂房以及柱距为6mm、吊车起重量Q≤20t的厂房。

②非封闭结合：当柱距≥6m，吊车起重量及厂房跨度较大时，由于h、a、B 均可能增大，可能出现h+a+B>e的情形时，需将边柱的外缘(外墙的内边缘)从纵向定位轴线向外移出一定“联系尺寸”ac，使h+a+B≤ac+e，保证结构的安全，如上图(b)所示。

这种纵向定位轴线称为“非封闭轴线”。

适用于柱距≥6m，吊车起重量Q30t；或柱距较大以及有特殊构造要求时候，需设置设置”联系尺寸”。

此时需加设补充构件，屋顶上部空隙处需做构造处理，通常加设补充构件，如上（下）图所示。

(3)当厂房采用承重墙结构时，承重外墙的墙内缘与纵向定位轴线间的距离宜为半块砌体的倍数，或使墙体的中心线与纵向定位轴线相重合(图(a))。
