单层厂房定位轴线布置

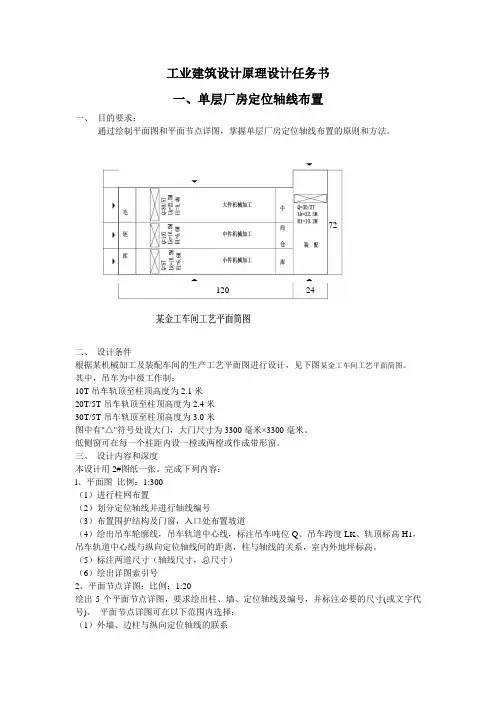

工业建筑设计原理设计任务书一、单层厂房定位轴线布置一、目的要求：通过绘制平面图和平面节点详图，掌握单层厂房定位轴线布置的原则和方法。

72120 24二、设计条件根据某机械加工及装配车间的生产工艺平面图进行设计，见下图某金工车间工艺平面简图。

其中，吊车为中级工作制：10T吊车轨顶至柱顶高度为2.1米20T/5T吊车轨顶至柱顶高度为2.4米30T/5T吊车轨顶至柱顶高度为3.0米图中有"△"符号处设大门，大门尺寸为3300毫米×3300毫米。

低侧窗可在每一个柱距内设一樘或两樘或作成带形窗。

三、设计内容和深度本设计用2#图纸一张。

完成下列内容：l、平面图比例：1:300（1）进行柱网布置（2）划分定位轴线并进行轴线编号（3）布置围护结构及门窗，入口处布置坡道（4）绘出吊车轮廓线，吊车轨道中心线，标注吊车吨位Q、吊车跨度L K、轨顶标高H1，吊车轨道中心线与纵向定位轴线间的距离，柱与轴线的关系，室内外地坪标高。

（5）标注两道尺寸（轴线尺寸，总尺寸）（6）绘出详图索引号2、平面节点详图：比例：1:20绘出5个平面节点详图，要求绘出柱、墙、定位轴线及编号，并标注必要的尺寸(或文字代号)。

平面节点详图可在以下范围内选择：（1）外墙、边柱与纵向定位轴线的联系（2）不等高跨处单柱与定位轴线的联系（3）纵横跨相交处与定位轴线的联系。

四、设计参考资料1、各种预制构件（屋架、屋面梁、屋面板、天窗架、吊车梁、基础梁、连系梁、排架柱、天窗侧板、抗风柱）的形式及尺寸。

2、吊车轮廓尺寸及相关数据。

五、设计方法和步骤1、进行柱网选择，即确定跨度和柱距。

跨度已由设计条件给出，柱距可选择6米和12米，用点划线在图纸上表示出柱网。

厂房纵跨及纵横跨相交处需要设置变形缝，应留出插入距尺寸。

2、确定柱与定位轴线的联系。

根据柱距和吊车吨位确定属于“封闭结合”还是“非封闭结合”，定出每个柱子的具体位置，绘出柱子断面。

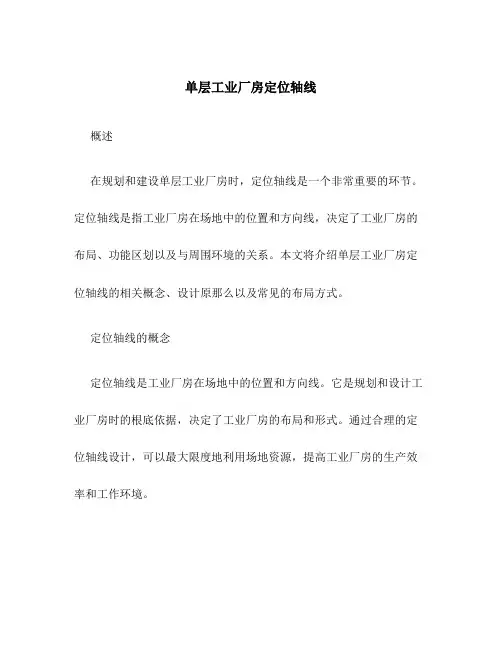

单层工业厂房定位轴线概述在规划和建设单层工业厂房时，定位轴线是一个非常重要的环节。

定位轴线是指工业厂房在场地中的位置和方向线，决定了工业厂房的布局、功能区划以及与周围环境的关系。

本文将介绍单层工业厂房定位轴线的相关概念、设计原那么以及常见的布局方式。

定位轴线的概念定位轴线是工业厂房在场地中的位置和方向线。

它是规划和设计工业厂房时的根底依据，决定了工业厂房的布局和形式。

通过合理的定位轴线设计，可以最大限度地利用场地资源，提高工业厂房的生产效率和工作环境。

定位轴线的设计原那么在设计单层工业厂房的定位轴线时，需要考虑以下原那么：1. 满足生产流程的需求定位轴线的设计应考虑生产流程的需要，确保原材料、半成品和成品的流通线路顺畅，最小化生产过程中的物流和人流冲突。

同时，还需要考虑到工业厂房内的设备摆放、工作区域的划分等因素。

2. 与周围环境的协调定位轴线的设计还应考虑与周围环境的协调，尽量减少对周围居民和交通的影响。

例如，可以通过合理设置出入口、围墙和绿化带来减少产生噪音和粉尘的可能性。

3. 空间利用的最大化定位轴线的设计要充分利用场地资源，最大化地利用工业厂房的面积。

可以通过布局合理的车间、仓库和办公区域来实现空间的最大化利用。

4. 平安性和疏散通道定位轴线的设计要考虑到工业厂房的平安性和疏散通道的设置。

应确保疏散通道的宽度和数量符合相关的平安标准，以便在紧急情况下及时疏散工作人员。

常见的定位轴线布局方式在单层工业厂房的定位轴线设计中，常见的布局方式有以下几种：直线轴线布局是指将工业厂房的主要生产区域按照一条直线进行布置。

这种布局方式适用于流水线生产方式，可以使生产线上的物料和产品流通更加顺畅，生产效率更高。

2. T型轴线布局T型轴线布局是指将工业厂房的主要生产区域按照T字形进行布置。

这种布局方式适用于生产有多个生产线并需要交互的情况，可以提高生产线之间的协作效率。

3. H型轴线布局H型轴线布局是指将工业厂房的主要生产区域按照H字形进行布置。

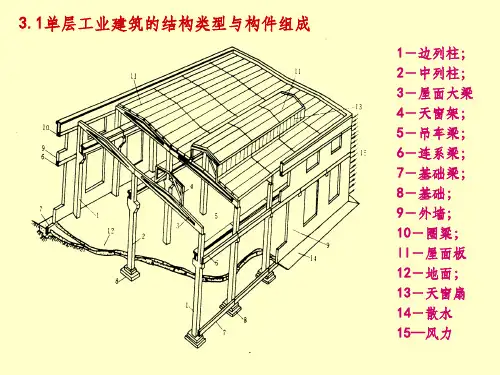

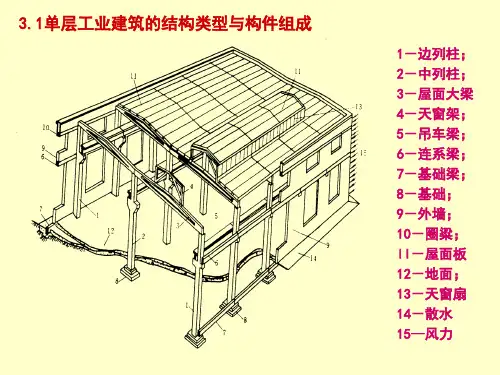

9单层厂房定位轴线-图文单层厂房定位轴线单层厂房定位轴线：确定厂房主要承重构件位置及其标志尺寸的基准线，同时也是厂房施工放线和设备定位的依据。

其设计应执行《厂房建筑模数协调标准》GBJ6-86的有关规定。

一柱网尺寸1厂房纵向定位轴线之间的距离是跨度。

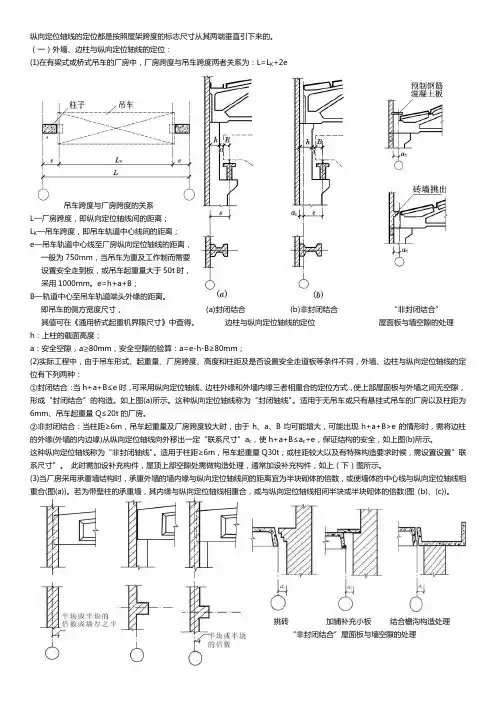

○2纵向定位轴线与厂房横向构件如屋架（或屋面梁）的标志尺寸端部重合○（一）边柱与纵向定位轴线定位1厂房跨度与吊车跨度之间的关系满足：L-LK=2eL--厂房跨度；LK--吊车轮距；e–-轴线至吊车轨道中心线距离，一般为750mm，当吊车起重量大于50t时，取1000mm；当采用梁式吊车时，取500mm。

2e≥B+h0+CbB--吊车桥架端头长度；查表得到。

QQ5、10BCb230Cb--桥架端头与上柱内缘的安全缝隙宽度；查表得到。

h--上柱宽度，一般为400mm、500mm；h0—轴线至上柱内缘的距离；h=h0+ac，为保证吊车在跨度方向的安全要求，实际缝隙宽度应满足：e-(B+h0)≥Cb15≤、5020260≥80≥、307550300≥100ac为连系尺寸，即轴线至柱外缘的距离。

3关于ac连系尺寸ac一般应取300mm或其倍数。

当墙体为砌体时，可采用50mm或其整数倍。

随着吊车起重量或柱距增大，相应的B和h值也相应增大，为了保证安全缝隙宽度要求，在纵向定位轴线不动的情况下，将柱外缘外推一个ac值，即h0=h-ac要保证屋架在柱上应有的支承长度，不得小于300mm，如不足时则上柱头应伸出牛腿或采用刚接。

（二）中柱与纵向定位轴线定位1、等高跨中柱（1）设一条定位轴线：定位轴线通过相邻两跨屋架的标志尺寸端部，并与上柱中心线相重合。

上柱截面高度一般取600mm，以保证两侧屋架应有的支承长度，上柱头不带牛腿。

（2）设两条定位轴线：等高厂房的中柱，由于吊车起重量、柱距、或构造要求需要设插入距时，中柱可采用单柱及两条纵向定位轴线。

插入距应符合3M数列，上柱中心线宜与插入距中心线重合。

湖北xxxx学院教案首页课程名称：建筑识图与构造授课教师：序号：18 课程总学时：38 已完成学时：36 授课内容单层厂房定位轴线授课班级文秘0601教学目的和要求通过教学学生在执行我国现行的《厂房建筑模数协调标准》基础上，合理的制定单层厂房的定位轴线。

重点难点单层厂房定位轴线依据厂房主要承重构件标志尺寸及其相互位置的确定。

教法讲授教具挂图作业（预习、思考题、练习题、看参考资料等）1、厂房高度如何确定，厂房的高度如何调整？2、天然采光的方式有哪几种？3、自然通风的基本原理是什么？课后记载单层厂房的定位轴线是确定厂房主要承重构件标志尺寸及其相互位置的基准线，也是厂房施工放线和设备安装定位的依据。

厂房设计中执行我国现行的《厂房建筑模数协调标准》。

10.3 单层厂房定位轴线1．1．中间柱与横向定位轴线的联系除横向变形缝处及山墙端部柱外，中间柱的中心线应与柱的横向定位轴线相重合，在一般情况下，横向定位轴线之间的距离也就是屋面板、吊车梁长度方向的标志尺寸（图10.58）。

2．2．变形缝处柱与横向定位轴线的联系在单层厂房中，横向伸缩缝、防震缝处采用双柱双轴线的定位方法，柱的中心线从定位轴线向缝的两侧各移600mm,双轴线间加插入距A等于伸缩缝或防震缝的宽度C，这种方法可使该处两条横向定位轴线之间的距离与其他轴线间柱距保持一致，不增加构件类型，有利于建筑工业化（图10.59）。

3．3．山墙与横向定位轴线的联系（1）山墙为非承重墙时，墙内缘与横向定位轴线重合，端部柱的中心线从横向定位轴线内移600mm。

（2）山墙为承重墙时，墙内缘与横向定位轴线的距离λ为砌体材料的半块或半块的倍数或墙厚的一半（图10.61）。

10．3．2 纵向定位轴线1．1．外墙、边柱与纵向定位轴线的联系（1）（1）封闭结合当纵向定位轴线与柱外缘和墙内缘相重合，屋架和屋面板紧靠外墙内缘时，称为封闭结合（图10.62a）(2)非封闭结合当纵向定位轴线与柱子外缘有一定距离，此时屋面板与墙内缘之间有一段空隙时称为非封闭结合(图10.62b)。
