单层厂房定位轴线解析共22页

单层工业厂房定位轴线
单层工业厂房定位轴线
厂房的跨度在18m或18m以下时，应采 用扩大模数30M数列。在18m以上时，应采 用扩大模数60M数列。单层厂房的柱距应采 用扩大模数60M数列；厂房山墙处抗风柱柱 距宜采用扩大模数15M数列。
单层工业厂房定位轴线
13.2 定位轴线的定位
•13.2.1 横向定位轴线
相协调，确定二者的关系如下(图13.6)：
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
单层工业厂房定位轴线
单层工业厂房定位轴线
(1)封闭结合 指纵向定位轴线与边柱外缘、外墙内缘
三者相重合的定位方法(图13.7(a))。这样确 定的轴线称为“封闭轴线”。 (2)非封闭结合
13.2.3 纵横跨相交处定位轴线的定位
纵横跨交接处一般设有变形缝，使两侧结构 各自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循各 自原则定位。
(1)当山墙比侧墙低，且长度等于或小于侧 墙时，采用双柱单墙处理，墙体属于横跨。
(2)当山墙比侧墙短而高时，应采用双柱双 墙(至少在低跨柱顶及其以上部分用双墙)，并设 置伸缩缝或防震缝。(图13.16)
n 有变形缝时的不等高跨中柱
v 等高跨处采用单柱并设纵向伸缩缝时，应采用两条 纵向定位轴线，并设插入距。(图13.14)
v 当厂房不等高跨处需设置防震缝时，应采用双柱和 两条纵向定位轴线的定位方法，柱与纵向定位轴线 的定位规定与边柱相同。(图13.15)
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线
单层工业厂房定位轴线

中 柱 与 纵 向 定 位 轴 线


2）高低跨处中柱 高低跨处ቤተ መጻሕፍቲ ባይዱ用单柱时，如高跨吊车起重 量Q≤20t/5t时，则高跨上柱外缘与封墙 内缘宜与纵向定位轴线相重合； 高跨吊车起重量较大，如Q≥30t/5t时， 其上柱外缘与纵向定位轴线宜设联系尺 寸ac，应采用两条纵向定位轴线，两线 间的距离为插入距ai。
（1）外墙、边柱与纵向定位轴线的联系 1）封闭式结合的纵向定位轴线 2）非封闭式结合的纵向定位轴线
1）封闭式结合的纵向定位轴线 纵向定位轴线与外墙内缘及边柱外缘 重合。 适用于无吊车或只设悬挂式吊车的厂 房及柱距为6m，吊车起重量Q≤20t/5t的厂 房。 图
纵 向 定 位 轴 线 与 边 柱
13.4 单层厂房定位轴线
1 横向定位轴线 2 纵向定位轴线 3 纵横跨连接处柱与定位轴线的联系 （自学）
1 横向定位轴线 横向定位轴线标定吊车梁、屋面板、 联系梁、基础梁及墙板标志尺寸的位置。 （1）中间柱与横向定位轴线的联系 （2）横向伸缩缝、防震缝与横向定位轴线 的联系 （3）山墙与横向定位轴线的联系
（3）山墙与横向定位轴线的联系 1）山墙为非承重墙时，墙内缘、抗风柱 外缘与横向定位轴线重合。 2）山墙为承重墙时，墙内缘与横向定位 轴线的间距应按砌体材料的类别分别为砌 体材料的半块或半块的倍数，或者为墙体 厚度的一半。 图
山墙与横向定位轴线
2 纵向定位轴线 纵向定位轴线标定屋架、屋面大梁标 志尺寸的位置。 （1）外墙、边柱与纵向定位轴线的联系 （2）中柱与纵向定位轴线的联系
（1）中间柱与横向定位轴线的联系 中间柱的中心线与横向定位轴线重合。 图
中 柱 与 横 向 定 位 轴 线
（2）横向伸缩缝、防震缝与横向定位轴线 的联系 为了不增加构件类型，有利于建筑工 业化，横向变形缝处定位轴线的标定采用 双轴线处理。各轴线均由吊车梁和屋面板 标志尺寸端部通过，两柱中心线从各自轴 线退进600mm，轴线尺寸不变。

(2)等高跨设双柱时的纵向定位轴线
（三）高低跨中柱与纵向定位轴线的关系 (1) 高低跨设单柱时的纵向定位轴线 ①a 不等高处采用单柱，当高跨采用“封闭结合” ，且封墙底面高于低跨屋面时，宜采用一条纵向定位轴线， 即纵向定位轴线与高跨上柱外缘、封墙内缘及低跨屋架标志尺寸端部相重合，如图(a)所示； b 不等高处采用单柱，当高跨采用“封闭结合” ，且封墙底面低于低跨屋面时，应采用两条纵向定位轴线，且 ai=t，如图(b)所示。 c 不等高处采用单柱，当高跨采用“非封闭结合” ，且封墙底面高于低跨屋面时，应采用两条纵向定位轴线，且 ai=ac，如图(c)所示。 d 不等高处采用单柱， 当高跨采用 “非封闭结合” ， 且封墙底面高于低跨屋面时， 应采用两条纵向定位轴线， 且 ai=t+ac 如图(d)所示。
在有纵横跨的厂房中，应在交接处设置伸缩缝、变形缝或防震缝，将两者断开，使纵横跨在结构上各自独立，所以纵横跨分别有各自 的柱列和定位轴线，纵横跨交接处一般设有可按各自的柱列和定位轴线关系。两轴线与柱的定位分别按山墙处柱横向定位轴线和边柱 纵向定位轴线的定位方法。 (1)当山墙比侧墙低，且长度等于或小于侧墙时，采用双柱单墙处理，墙体属于横跨。 (2)当山墙比侧墙短而高时，应采用双柱双墙(至少在低跨柱顶及其以上部分用双墙)，并设置伸缩缝或防震缝。
纵向定位轴线的定位都是按照屋架跨度的标志尺寸从其两端垂直引下来的。 （一）外墙、边柱与纵向定位轴线的定位： (1)在有梁式或桥式吊车的厂房中，厂房跨度与吊车跨度两者关系为：L=LK+2e
吊车跨度与厂房跨度的关系 L—厂房跨度，即纵向定位轴线间的距离； LK—吊车跨度，即吊车轨道中心线间的距离； e—吊车轨道中心线至厂房纵向定位轴线的距离， 一般为 750mm，当吊车为重及工作制而需要 设置安全走到板，或吊车起重量大于 50t 时， 采用 1000mm。e=h+a+B； B—轨道中心至吊车轨道端头外缘的距离。 即吊车的侧方宽度尺寸， 其值可在《通用桥式起重机界限尺寸》中查得。 h：上柱的截面高度； a：安全空隙，a≥80mm，安全空隙的验算：a=e-h-B≥80mm； (2)实际工程中，由于吊车形式、起重量、厂房跨度、高度和柱距及是否设置安全走道板等条件不同，外墙、边柱与纵向定位轴线的定 位有下列两种： ①封闭结合： 当 h+a+B≤e 时， 可采用纵向定位轴线、 边柱外缘和外墙内缘三者相重合的定位方式， 使上部屋面板与外墙之间无空隙， 形成“封闭结合”的构造。如上图(a)所示。这种纵向定位轴线称为“封闭轴线” 。适用于无吊车或只有悬挂式吊车的厂房以及柱距为 6mm、吊车起重量 Q≤20t 的厂房。 ②非封闭结合：当柱距≥6m，吊车起重量及厂房跨度较大时，由于 h、a、B 均可能增大，可能出现 h+a+B>e 的情形时，需将边柱 的外缘(外墙的内边缘)从纵向定位轴线向外移出一定“联系尺寸”ac，使 h+a+B≤ac+e，保证结构的安全，如上图(b)所示。 这种纵向定位轴线称为“非封闭轴线” 。适用于柱距≥6m，吊车起重量 Q30t；或柱距较大以及有特殊构造要求时候，需设置设置”联 系尺寸”。 此时需加设补充构件，屋顶上部空隙处需做构造处理，通常加设补充构件，如上（下）图所示。 (3)当厂房采用承重墙结构时，承重外墙的墙内缘与纵向定位轴线间的距离宜为半块砌体的倍数，或使墙体的中心线与纵向定位轴线相 重合(图(a))。若为带壁柱的承重墙，其内缘与纵向定位轴线相重合，或与纵向定位轴线相间半块或半块砌体的倍数(图 (b)、(c))。 (a)封闭结合 (b)非封闭结合 “非封闭结合” 屋面板与墙空隙的处理 边柱与纵向定位轴线的定位

2. 中柱与纵向定位轴线的关系
（1）等高厂房中柱设单柱时的定位 ） 高厂房中柱设单柱时的定位
单柱单轴线： 单柱单轴线： 跨及多跨厂房中如没有纵向变形缝时， 双 跨及多跨厂房中如没有纵向变形缝时，宜设置单柱和一条纵 向定位轴线，且上柱的中心线与纵向定位轴线相重合。 向定位轴线，且上柱的中心线与纵向定位轴线相重合。 单柱双轴线： 单柱双轴线： 当相邻跨内的桥式吊车起重量较大时，设两条定位轴线， 当相邻跨内的桥式吊车起重量较大时，设两条定位轴线，两轴 线间距（插入距） 表示， 线间距 （ 插入距 ） 用 ai 表示 ， 此时上柱中心线与插入距中心线 相重合。 相重合。
1.边柱与纵向定位轴线的关系
纵向定位轴线的标定与吊车桥架端头长度、 纵向定位轴线的标定与吊车桥架端头长度 、 桥架端头 与上柱内缘的安全缘隙宽度以及上柱宽度有关。 与上柱内缘的安全缘隙宽度以及上柱宽度有关。 为使吊车跨度与厂房跨度相协调， 为使吊车跨度与厂房跨度相协调，二者之间的关系为
L — Lk=2e
（2）不等高厂房中柱设单柱时的定位 高厂房中柱设单柱时的定位
19.3 变形缝处的纵向定位轴线
等高纵向伸缩缝处可采用单柱并设两条定位轴 线，伸缩缝的一侧屋架或屋面梁搁置在活动支座 见图A 此时， 上，见图 此时，ai＝ae 。 不等高纵向伸缩缝一般设置在高低跨处。 不等高纵向伸缩缝一般设置在高低跨处。当采 用单柱处理时， 用单柱处理时，低跨的屋架或屋面梁搁置在活动 支座的牛腿上，高低跨处采用两条纵向定位轴线， 支座的牛腿上，高低跨处采用两条纵向定位轴线， 此时， 其中间设插入距ai。此时，插入距ai在数值上与 ｃ 伸缩缝宽ae、联系尺寸aｃ、封墙厚度的关系见 这种处理，结构简单，吊装工程量少， 图B 。这种处理，结构简单，吊装工程量少，但 柱外形较复杂，制作不便， 柱外形较复杂，制作不便，尤其是当两侧高差较 大或吊装起重量差异较大时不宜采用。此时， 大或吊装起重量差异较大时不宜采用。此时，可 结合伸缩缝或防震缝采用双柱结构见图C。 结合伸缩缝或防震缝采用双柱结构见图 。

空气管道。 (5)绿色 用以表示平安标记。 (6)白色 用以表示界线的标记。
本章完
缝宽的要求，设置两条 定位轴线，缝两侧柱截 面中心均自定位轴线向 两侧内移600mm。 ai为两条定位轴线之间 的距离，称为插入距。
变 形 缝 实 例
变形缝
2.山墙处横向定位轴线的定位
山墙为非承重墙时， 墙内缘与横向定位轴 线相重合，且端部柱 的中心线应自定位轴 线向内移600mm。
2.山墙处横向定位轴线的定位
不等高跨中柱与纵向定位轴线的定位
无变形缝时的不等高跨中柱
高跨接受封闭结合，且高跨封墙底面高于低跨 屋面，宜接受一条纵向定位轴线，若封墙底面 低于低跨屋面，宜接受两条纵向定位轴线。
当高跨接受非封闭结合，上柱外缘与纵向定位 轴线不能重合，应接受两条纵向定位轴线。
14.5.3 纵横跨相交处定位轴线的定位
山墙为砌体承重时，墙 内缘与横向定位轴线间 的距离应按砌体块材类 别分别为半块或半块的 倍数或墙厚的一半，以 保证伸入山墙内的屋面 板与砌体之间有足够的 搭接长度。
14.5.2 纵向定位轴线
纵向定位轴线主要用来标定厂房横向构件的标记端部， 如屋架的标记尺寸以及大型屋面板的边缘。厂房纵向 定位轴线应视其位置不同而具体确定。
纵向定位轴线
横向定位轴线
1. 柱与横向定位轴线
中间柱与横向定位轴线 的定位
除了靠山墙的端部柱及 横向变形缝两侧的柱以 外，一般中间柱的中心 线与横向定位轴线相重 合，且横向定位轴线通 过柱基础、屋架中心线 及各纵向连系构件的接 缝中心。
1. 柱与横向定位轴线
横向伸缩缝处的处理 接受双柱处理，为保证
纵横跨交接处一般设有变形缝，使两侧结构各 自独立，所以纵横跨分别有各自的柱列和定位 轴线，可按各自的柱列和定位轴线关系，遵循 各自原则定位。

.
（一）外墙、边柱与纵向定位轴线的 联系
（1）封闭式结合 即边柱外缘与纵向定位线相重合。 在无吊车或只有悬挂式吊车，以及 柱距为6m，桥式吊车起重量 Q≤20t/5t条件下采用，此时吊车端 部外缘至上柱内缘的安全净空尺寸 满足要求。屋面板全部采用标准板， 不需设补充构件，具有构造简单、 施工方便等优点。
屋面板只能铺至定位轴线处，与外墙内缘出 现了非封闭的构造间隙，需要非标准的补充 构件板，构造复杂，施工较为麻烦。
.
（二）中柱与纵向定位轴线 的联系
（1）等高跨中柱与纵向定位 轴线中柱常采用单柱，其柱 截面中心与纵向定位轴线相 重合。 上柱截面一般取600mm，以 满足屋架或屋面大梁的支承 长度，且上柱不带牛腿，构 造简单。
.
（2）非封闭式结合 边柱外缘与纵向定位轴线间有一定的距离。 在柱距为6m、吊车起重量Q≥30t/5t时， 封闭式结合不能满足吊车端部外缘至上柱 内缘的安全净空尺寸要求。
解决办法：将边柱外缘自定位轴线向外移 动一定距离（联系尺寸），取300mm或 300mm的倍数。当外墙为砌体时可为50mm 或50mm的倍数。
.
纵横跨相交时，常在相交处设变形缝，使各自独立，有各 自的柱列和定位轴线，然后再将相交体部组合在一起。 对于纵跨，相交处的处理相当于山墙处；对于横跨，相交 处的处理相当于边柱和外墙处的处理。 纵横跨相交处采用双柱单墙处理，相交处外墙不落地，成 为悬墙，属于横跨。 有纵横相交跨的工业建筑，其定位轴线编号常是以跨数较 多部分为准统一编排。
.
（一）外墙、边柱与纵向定位轴线 的联系
有吊车的工业建筑中，《厂房建筑 模数协调标准》吊车规格与工业建 筑跨度的关系为：
Lk=L-2e Lk—吊车跨度（m）
L—工业建筑跨度（m） e—吊车轨道中心线至纵向定位轴线 的距离（mm），一般取750mm， 当吊车起重量大于50t或者为重级 工作制需设安全走道板时，取1000m ， 如图示 e=h+Cb＋B

上一张 下一张 主 页 退 出
二、纵向定位轴线
如仍采用第一种标定法， ac=0,h=h0 根据公式 e-（B+h0）≥80mm 即： 750- （ 300+400 ） =50mm ＜ 80mm 安全缝隙宽度小于允许的缝宽，不满 足要求。
上一张 下一张 主 页
退 出
二、纵向定位轴线
因此应采用第二种标定法，即在轴线不动的 情况下，把柱外缘自轴线向外推移一个ac值的距 离，即h0=h-ac。 如 墙 为 砖 砌 体 时 ， ac 值 取 50mm ， 则 h0=400-50=350mm。 根据公式 e-（B+h0）≥80mm 即 ： 750- （ 300+350 ） =100mm ＞ 80mm 满足安全缝隙宽度要求
2、山墙为承重墙 山墙为砌体承重墙时，墙内缘与横向 定位轴线的距离 λ 应按砌体的块料类别为 半块或半块的倍数或墙厚的一半。 （图15-5）
上一张 下一张 主 页
退 出
二、纵向定位轴线
纵向定位轴线在柱身通过处是屋面大 梁标志尺寸端部的位置，也是大型屋面板 边缘的位置。
上一张 下一张 主 页
退 出
二、纵向定位轴线
退 出
一、横向定位轴线
（一）中间柱与横向定位轴线的联系 除横向变形缝及端部排架柱外，中间 柱的中心线应与横向定位轴线相重合。 （图15-2）
上一张 下一张 主 页
退 出
一、横向定位轴线
（二）横向伸缩缝、防震缝处柱与横向定位 轴线的联系横向伸缩缝、防震缝处柱应采 用双柱及两条横向定位轴线，柱中心线均 应自定位轴线向两侧各移600MM，两条横 向定位轴线所需缝宽度 ae 应符合国ຫໍສະໝຸດ 现行 有关标准的规定。 （图15-3）

第16章 单层厂房的定位轴线
使用规范说明
（a）中间柱与横向定位轴线的联系 （b）变形缝双柱与横向定向轴线的联系 1—屋面顶；2—屋架上弦；3—屋架下弦；4—柱；5—吊车梁；6—牛腿；C—变形缝宽度
图16-2 横向定位轴线与墙柱的关系
第16章 单层厂房的定位轴线
使用规范说明 按受力情况不同，单层厂房的山墙可分为非承重墙和承重墙，其横
16.1.3 山墙与横向定位轴线的联系
第16章 单层厂房的定位轴线
使用规范说明
1—抗风柱；2—承重端柱；3—吊车梁；4—屋面板；5—屋架
图16-3 非承重山墙与横向定位轴线的联系
第16章 单层厂房的定位轴线
使用规范说明
16.2 纵向定位轴线
单层厂房的纵向定位轴线主要用来标注厂房横向构件，如屋架（或 屋面梁）的长度（标志尺寸）等。
第16章 单层厂房的定位轴线
使用规范说明
（a）封闭式结合
图16-5 外墙边柱与纵向定位轴线的联系
（b）非封闭式结合
第16章 单层厂房的定位轴线
使用规范说明 当厂房为平行等高跨时，通常设置单柱和一条定位轴线，柱的中心
线一般与纵向定位轴线重合，如图 16-6-a 所示。上柱截面高度 h 一般为 600 mm，以满足屋架支承长度为300 mm的要求。
16.2.2 中柱与纵向定位轴线的联系
（a）一条定位轴线
图16-6 平行等高跨中柱与纵向定位轴线的联系
（b）两条定位轴线
第16章 单层厂房的定位轴线
使用规范说明 （1）单轴线封闭结合
2．不等高跨中柱 当高低跨都采用封闭结合时，高跨上柱外 缘、封墙内缘和低跨上屋架（屋面梁）标志尺寸端部与纵向定位轴线重 合，如图16-7-a所示。 （2）双轴线封闭结合 当高低跨都采用封闭结合，但低跨屋面板 上表面与高跨柱顶之间的距离不能满足设置封墙的构造要求时，应采用 两条定位轴线。如图16-7-b所示。 （3）双轴线非封闭结合 当高跨为非封闭结合时，纵向定位轴线 与上柱外缘之间设联系尺寸 D。低跨处屋架定位轴线应设在屋架的端部 ，这样，两轴线之间有插入距A，此时，插入距A等于联系尺寸D，如图 16-7-c所示。 当高跨为非封闭结合，且高跨上柱外缘与低跨屋架端部之 间设有封墙时，两条定位轴线之间的插入距等于墙厚与联系尺寸之和， 即A＝t＋D，如图16-7d所示。

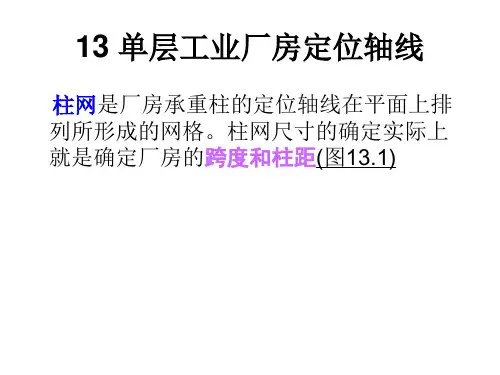

13 单层工业厂房定位轴线
柱网是厂房承重柱的定位轴线在平面上排 列所形成的网格。柱网尺寸的确定实际上 就是确定厂房的跨度和柱距(图13.1)
跨度:是柱子纵向定位轴线间的距离； 柱距:是13.2.1 横向定位轴线 13.2.1.1 中间柱与横向定位轴线的定位
13.2.1.2 山墙处横向定位轴线的定位
13.2.1.3 横向变形缝处柱与横向定位轴线的定位
13.2.2 纵向定位轴线
纵向定位轴线主要用来标定厂房横向构 件的标志端部，如屋架的标志尺寸以及大 型屋面板的边缘。厂房纵向定位轴线应视 其位置不同而具体确定。 13.2.2.1 外墙、边柱与纵向定位轴线的定位 在有吊车的厂房中，为使吊车规格与厂房 结构相协调，确定二者的关系如下(图13.6)
S=L-2e
L——厂房跨度，即纵向定位轴线间的距离； S——吊车跨度，即吊车轨道中心线间的距离； e——吊车轨道中心线至定位轴线间的距离。
13.2.2.2
中柱与纵向定位轴线的定位
