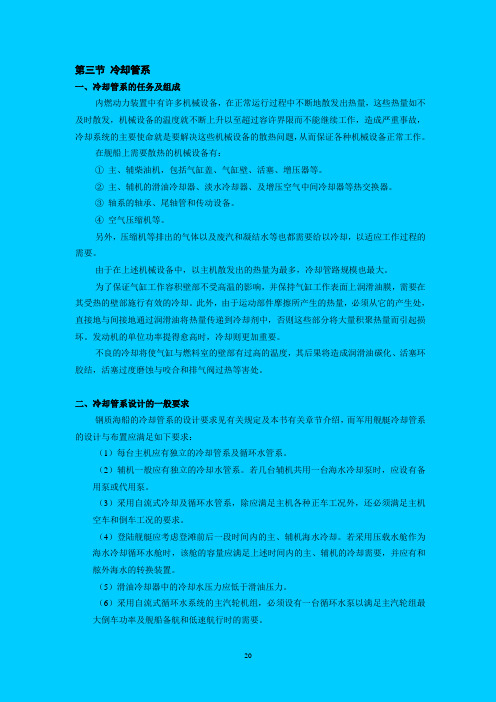

第三节冷却管系一、冷却管系的任务及组成内燃动力装置中有许多机械设备，在正常运行过程中不断地散发出热量，这些热量如不及时散发，机械设备的温度就不断上升以至超过容许界限而不能继续工作，造成严重事故，冷却系统的主要使命就是要解决这些机械设备的散热问题，从而保证各种机械设备正常工作。
在舰船上需要散热的机械设备有：①主、辅柴油机，包括气缸盖、气缸壁、活塞、增压器等。
②主、辅机的滑油冷却器、淡水冷却器、及增压空气中间冷却器等热交换器。
③轴系的轴承、尾轴管和传动设备。
④空气压缩机等。
另外，压缩机等排出的气体以及废汽和凝结水等也都需要给以冷却，以适应工作过程的需要。
由于在上述机械设备中，以主机散发出的热量为最多，冷却管路规模也最大。
为了保证气缸工作容积壁部不受高温的影响，并保持气缸工作表面上润滑油膜，需要在其受热的壁部施行有效的冷却。
此外，由于运动部件摩擦所产生的热量，必须从它的产生处，直接地与间接地通过润滑油将热量传递到冷却剂中，否则这些部分将大量积聚热量而引起损坏。
发动机的单位功率提得愈高时，冷却则更加重要。
不良的冷却将使气缸与燃料室的壁部有过高的温度，其后果将造成润滑油碳化、活塞环胶结，活塞过度磨蚀与咬合和排气阀过热等害处。
二、冷却管系设计的一般要求钢质海船的冷却管系的设计要求见有关规定及本书有关章节介绍，而军用舰艇冷却管系的设计与布置应满足如下要求：（1）每台主机应有独立的冷却管系及循环水管系。
（2）辅机一般应有独立的冷却水管系。
若几台辅机共用一台海水冷却泵时，应设有备用泵或代用泵。
（3）采用自流式冷却及循环水管系，除应满足主机各种正车工况外，还必须满足主机空车和倒车工况的要求。
（4）登陆舰艇应考虑登滩前后一段时间内的主、辅机海水冷却。
若采用压载水舱作为海水冷却循环水舱时，该舱的容量应满足上述时间内的主、辅机的冷却需要，并应有和舷外海水的转换装置。
（5）滑油冷却器中的冷却水压力应低于滑油压力。
（6）采用自流式循环水系统的主汽轮机组，必须设有一台循环水泵以满足主汽轮组最大倒车功率及舰船备航和低速航行时的需要。
发动机冷却系说课稿《发动机冷却系构造》说课稿尊敬的各位评委老师：大家好!今天，我说课的题目是《发动机冷却系构造》。
下面我将从说教材、说学情、说教法、说学法、说教学过程及分析、说板书设计等几个方面进行讲述。
一、说教材（一）教材分析该节内容是在认识了发动机曲柄连杆机构，配气机构，燃油供给系，润滑系后所要认识的另一个系统。
在此之前学生已经涉及到一些关于发动机在高温工作时带来的问题，已经具备一定的理论基础知识。
通过本节课的学习，使学生认识到冷却系在发动机工作中承担的重要任务，并对日后冷却系检测和维修的学习有初步的认识，从教学的角度来讲本节具有承前启后的作用。
对于打算就业的学生，本节内容是今后进行汽车检测和维修的基础知识。
（二）教学目标知识目标:(1)掌握冷却系在发动机工作中承担的作用;(2)能够按冷却方式的不同给冷却系分类;(3)准确说出冷却系的组成能力目标：(1)初步对简单的冷却系故障进行分析(2)培养学生日常的观察能力及举一反三的能力情感目标：（1）向学生渗透节能环保的知识（2）培养学生爱科学爱进步的积极思想（三）教学重难点重点:掌握冷却系的功用和组成难点:准确说出冷却系的工作原理二、说学情所授课的班级是高二技能班，这些学生的学习情绪化较强，对感兴趣的东西学习积极性高，而对内容枯燥的理论则学习效率低，因此在组织教学过程中必须注意结合学生之前学到的发动机概论，联系实际，加强学生感性认识。
在教学过程中，注重培养学生思维能力，并留意不同学生的表现，有效运用因材施教，让学生参与到教学环节中来，从而提高学生的学习兴趣。
三、说教法及学法教学过程中主要采取讲授法、多媒体演示、直观教学法和讨论法。
本课的教法与学法是相互联系的，通过教师举例说明引导学生进行主动学习，积极思考，理论联系实际，根据学生的实际情况提出一些易解决的问题进行讨论，相互间交流合作地学习。
四、说教学程序:一.导入新课(5min)播放汽车开锅的一个视频，然后提出问题：这可能是什么原因造成的？（学生讨论回答，然后教师给出答案）再结合日常生活中看到汽车驾驶员在行车前，特别是长途行车前对汽车油、气、液的检查，向学生提问：一般要做哪些检查？（让学生想象自己是驾驶员，自己应该检查哪些？对学生进行引导，从而引入新课冷却系。
《发动机冷却系统》说课稿各位领导、老师大家好,我是来自汽师１１１１班的王德猛。
我今天说的课题是《发动机冷却系统》，下面我将从说教材、说教法、说学法、说教学过程和板书设计等几方面来对本课进行说明。
一、说教材本节课内容选自全国中等职业学校课程改革规划新教材《汽车构造》这本教材。
从教材的关键字“汽车构造”我们可以看出，这是一门理论与实践结合紧密的一门课程，因此，在重视培养学生理论知识的同时,应加强学生实践动手能力。
这部分内容我主要从教材地位、学情分析、教学目标与教学重难点等几方面进行说课。
吉林参考书：清华大学汽车工程系编著汽车构造人民邮电出版社大学陈家瑞主编汽车构造机械工业出版社吴际障等编著汽车构造人民交通出版社１．教材地位发动机类比于人的心脏，冷却系就相当于人体的温度控制核心。
２．学情分析针对于中职汽车维修专业学生。
鼓励他们对汽车修理行业的热爱。
选择了这份事业就相当于选择了自己的另一半，从此将与汽车结下了不解之缘。
３．教学目标本节课《发动机冷却系统》是汽车构造的一个重要组成部分，是学习后面其他汽车专业知识的桥梁。
另外，根据中职学校教学目标主要还是培养学生解决问题的能力。
我把教学目标确定如下:知识目标：认识发动机冷却系的结构组成;能力目标：掌握冷却系的功用及其工作过程;技能目标：能够根据实物讲述冷却系的工作过程.４．教学重难点根据教学目标，要求学生能够运用理论知识解决实践过程中冷却系统常见故障。
因此，我把重点放在冷却系的结构及各组成部分的作用；把难点放在冷却系的工作过程的讲解上。
二、说教法根据对教材分析可知,本门课程要求理论与实践一体化，因此我对教材内容进行了优化整合，采用多媒体教学方法,在视听方面给予学生客观认识。
我在本节课教学中主要采用案例法、示范法、分组讨论法和任务驱动等多种教学方法。
三、说学法在教学过程中既要重视教的过程,也要重视学生学的过程。
因此，我在设计学习方法的时候，结合目前中职学生认识事物的特点,要求掌握以下学习方法:合作探究法、实验法和讨论法.四、说教学过程在讲授本节的内容的时候，针对我们刚才分析的学生在具体学习中遇到的教学难点,我做了以下教学环节的安排:案例导入、理论教学、示范教学、小组讨论、师生点评、知识拓展和本课小结等七方面进行说明。
发动机冷却系统教学教案本章重点讲述了发动机冷却系统主要总成的结构、工作原理、检修项目和检修方法，介绍了发动机水冷却系统主要零部件的构造与工作原理，分析了水冷却系统的常见故障。
7.1 概述7.1.1 冷却系统的作用发动机冷却系统的作用是使工作中的发动机得到适度的冷却，并使发动机在工作过程中始终处于最佳的工作温度范围内。
在可燃混合气的燃烧过程中，气缸内气体温度可高达1,800～2,000℃。
直接与高温气体接触的机件若不及时冷却，则可能因受热膨胀而破坏正常间隙，各机件也可能因高温而导致其机械强度降低甚至损坏，为保证发动机正常工作，必须冷却这些高温条件下工作的机件。
若发动机温度过低，又会导致发动机功率降低、燃油消耗增加和发动机磨损加剧。
因此，现代发动机采用各种措施自动调节冷却液温度。
发动机冷却要适度。
若冷却不足，会使发动机过热，从而造成充气效率下降，早燃和爆燃倾向加大，致使发动机功率下降；过热还会使发动机运动零件问的间隙变小，导致零件不能正常运动，甚至卡死、损坏；或使零件因强度下降而导致变形和损坏；同时，过热还会使润滑油黏度减小，润滑油膜易破裂而使零件磨损加剧。
若冷却过度，会使发动机过冷，导致进入气缸的混合气或空气温度低而难以点燃混合气，造成发动机功率下降、油耗上升。
还会使润滑油黏度增大，造成润滑不良而加剧零件磨损。
此外，因温度低而未气化的燃油会冲刷气缸、活塞等摩擦表面上的油膜，同时因混合气与温度较低的气缸壁接触，使其中原已汽化的燃油又重新凝结而流入曲轴箱内，不仅增加了油耗，而目使机油变稀而影响润滑，从而导致发动机功率下降，磨损加剧。
7.1.2 冷却系统的类型和组成冷却系统按照冷却介质的不同可以分为风冷式和水冷式。
把发动机高温零件的热量直接散入到大气中的冷却装置称为风冷式冷却系统；而把这些热量先传给冷却液，然后再散入大气中的冷却装置称为水冷式冷却系统。
1. 风冷式冷却系统风冷却系统是在气缸体和气缸盖上制有许多散热片，以增大散热面积，利用机械前进中的空气流或特设的风扇鼓动空气，吹过散热片，将热量带走。
课题六冷却系统目的要求：1．熟悉冷却系统的作用和冷却方式。
2．掌握开式、闭式冷却系统的一般工作路线。
3．熟悉冷却系统的设备。
重点难点：1．大型低速柴油机的几个独立的管系组成冷却系统。
2．LMC/MCE型柴油机使用的中央冷却系统。
教学时数：2学时教学方法：多媒体讲授课外思考题：1．冷却系统的作用和冷却方式。
2．叙述闭式冷却系统的一般工作路线（可举某一机型说明）。
3．膨胀水箱一般放置在什么位置？有何作用？4．备车暖机水温的控制，海水出品温度为什么不超过55℃？课题六冷却系统第一节冷却系统的功用、组成和布置一、冷却系统的功用（1）材料的机械性能下降，产生较大的热应力与变形，导致产生疲劳裂纹或塑性变形；（2）破坏运动部件之间的正常间隙，引起过度磨损，甚至发生相互咬死或损坏事故；（3）燃烧室周围部件温度过高，使进气温度升高，密度降低，从而减少进气量；增压后的空气温度也会升高，并影响进气量；（4）润滑油的温度也逐渐升高，粘度下降，不利于摩擦表面油膜的形成，甚至失去润滑作用。
为了保证柴油机可靠工作，必须对柴油机受热机件，滑油及增压后的空气等进行冷却。
然而从能量利用观点来看，柴油机的冷却是一种能量损失。
冷却系统的主要任务应是保证柴油机在最适宜的温度状态下工作，达到既能避免零件的损坏和减小其磨损，又能充分发出它的有效功率。
目前，柴油机的冷却方式分为强制液体冷却和风冷两种，绝大多数柴油机使用前者。
而液体冷却的介质通常有淡水、海水、滑油等三种。
淡水的水质稳定，传热效果好并可采用水处理解决其腐蚀和结垢的缺陷，因而它是目前使用最广泛的一种理想冷却介质；海水的水源充裕但水质难以控制且其腐蚀和结垢问题比较突出，为减少腐蚀和结垢应限制海水的出口温度不应超过55ºC；滑油的比热小，传热效果较差，在高温状态易在冷却腔内产生结焦，但它不存在因漏泄而污染曲轴箱油的危险，因而适于作为活塞的冷却介质。
二、冷却系统的组成和布置柴油机冷却系统一般是用海水强制冷却淡水和其它载热流体（如滑油、增压空气等）。
船舶柴油机冷却系统工作原理船舶柴油机冷却系统是一个重要的系统组成部分，能有效地控制柴油机的温度，保障机械设备的安全和稳定运行。
本文将阐述船舶柴油机冷却系统的工作原理，包括冷却水的循环流动、热交换和调节机理。
船舶柴油机冷却系统的工作原理是基于热力学原理的，通过对冷却水的循环流动、与柴油机发热零件之间的热交换以及冷却水的温度调节来控制柴油机的冷却效果。
具体结构包括水面冷却系统和内部冷却系统。
水面冷却系统主要是将海水或淡水通过水泵引入船舶柴油机水箱中，由此达到冷却柴油机的目的。
在水箱中，冷却水和柴油机的发动机之间通过一个热交换器来实现热量的转换。
当柴油机内部发热部件的温度升高时，冷却水会吸收这些热量并迅速流回水箱，实现了的循环。
内部冷却系统是柴油机内部直接对高温部件的冷却工作进行调节，与水面冷却系统相辅相成。
其基本结构是水泵、散热器和水管。
当柴油机开始工作时，水泵将冷却水抽入散热器，然后在散热器中排放。
此时，由于高速碰撞和摩擦，发动机内部的摩擦部件和气缸壁上会产生大量的热量。
热量通过壳体和水管传到散热器的壁面，然后通过水管将热量传导到冷却水内部，进而再次进行循环的利用。
在船舶柴油机冷却系统中，调节机理也很重要。
为了控制柴油机的温度，冷却水需要不断地循环流动，并根据柴油机的用途和负载使用船舶柴油机冷却系统中的通断器、调节杆、水温计来控制水温，由此保持柴油机的稳定工作。
在日常维护中，需要对船舶柴油机冷却系统进行定期的检修和清洁，以保证其顺畅地运行。
一旦发现故障，要及时处理，以免造成更多的损害。
特别是在长时间停运的船舶中，冷却水常常滞留在发动机中，因此必须在重新启动发动机前进行清洗和注油的工作以防止冷却水在启动过程中对机器产生影响。
综上所述，船舶柴油机冷却系统是一个复杂且重要的系统。
正常的运转和维护需要有专业的技术人员进行监视和操作。
在航行途中出现故障或者机器过热时，要及时对船舶柴油机冷却系统进行维修和调试，以确保整个船舶的安全、稳定和经济效益。
发动机冷却系统教案一、教学目标：1.了解发动机冷却系统的基本原理和组成部分；2.掌握发动机冷却系统的工作原理；3.能够识别和解决发动机冷却系统故障。
二、教学重点：1.发动机冷却系统的基本原理和组成部分；2.发动机冷却系统的工作原理。
三、教学内容和步骤：1.发动机冷却系统的基本原理（20分钟）1.1发动机冷却系统的作用：保持发动机在适宜的温度范围内工作；1.2发动机冷却系统的组成部分：a.水泵：循环水冷却液；b.散热器：散热冷却液；c.恒温器：控制冷却液的流动；d.水箱：贮存冷却液。
2.发动机冷却系统的工作原理（30分钟）2.1冷却液的流动：水泵将冷却液从水箱抽出，经过发动机散热，然后流回水箱；2.2恒温器的作用：根据发动机的工作温度，控制冷却液的流动；2.3散热器的工作原理：通过散热器将冷却液散热，使其温度下降，然后再回到发动机进行循环；2.4发动机冷却系统的检查方法：a.检查冷却液的量：在冷却系统冷却液箱中有最高和最低液位线，应保持在两者之间；b.检查冷却液的状况：应无异味、无杂质和污染；c.检查水泵：检查水泵的密封性和工作状态；d.检查散热器：检查散热器的清洁度和损坏情况；e.检查恒温器：检查恒温器是否工作正常；f.检查散热风扇：检查散热风扇是否工作正常。
3.发动机冷却系统故障的解决（30分钟）3.1处理冷却液不足的情况：及时添加冷却液，保持在最高和最低液位线之间；3.2处理冷却液污染的情况：更换冷却液，并清洗冷却系统；3.3处理水泵故障的情况：修理或更换故障水泵；3.4处理散热器堵塞的情况：清洗或更换堵塞的散热器；3.5处理恒温器故障的情况：修理或更换故障恒温器；3.6处理散热风扇故障的情况：修理或更换故障散热风扇。
四、教学方法和手段：1.理论讲解：通过讲解发动机冷却系统的基本原理和工作原理，使学生了解冷却系统的作用和组成，并知道如何检查和解决冷却系统故障；2.实例分析：通过实例分析冷却系统故障的解决方法，让学生掌握解决实际问题的技巧；3.互动讨论：鼓励学生参与讨论，提问和解答问题，增强学生对发动机冷却系统的理解和记忆。
船舶发动机冷却系统第六章冷却系统第一节冷却系统的功用、组成和布置一、冷却系统的功用柴油机工作时的燃气温度高达1800℃左右，使与燃气直接接触的气缸盖、气缸套、活塞、气阀、喷油器等部件严重受热。
严重的受热会造成：①材料的机械性能下降，产生较大的热应力与变形，导致上述部件产生疲劳裂纹或塑性变形；②破坏运动部件之间的正常间隙，引起过度磨损，甚至发生相互咬死或损坏事故；③燃烧室周围部件温度过高，使进气温度升高，密度降低，从而减少进气量；增压后的空气温度也会升高，并影响进气量；④润滑油的温度也逐渐升高，粘度下降，不利于摩擦表面油膜的形成，甚至失去润滑作用。
综上所述，为了保证柴油机可靠工作必须对柴油机受热机件，滑油及增压后的空气等进行冷却。
然而从能量利用观点来看，柴油机的冷却是一种能量损失，过分冷却将导致燃油滞燃期延长，产生爆燃和燃烧不完全，增加加散热损失；机件内外温度差过大，以致热应力超过材料本身的强度而产生裂纹，润滑油粘度变大而增加仅供学习与交流，如有侵权请联系网站删除谢谢2摩擦功的消耗；在燃用含硫量较高的重油时，将产生低温腐蚀，使缸套严重腐蚀等。
因此，在管理中应既不使柴油机因缺乏冷却而导致机件过热，也不使柴油机因过分冷却而造成不良后果，应有所兼顾。
冷却系统的主要任务应是保证柴油机在最适宜的温度状态下工作，达到既能避免零件的损坏和减小其磨损，又能充分发出它的有效功率。
近代，从尽量减少冷却损失以充分利用燃烧能量出发，国内、外正在进行绝热发动机的研究，相应发展了一批耐高温的受热部件材料，如陶瓷材料等。
目前，柴油机的冷却方式分为强制液体冷却和风冷两种，绝大多数柴油机使用前者。
而液体冷却的介质通常有淡水、海水、滑油等三种。
淡水的水质稳定，传热效果好并可采用水处理解决其腐蚀和结垢的缺陷，因而它是目前使用最广泛的一种理想冷却介质；海水的水源充裕但水质难以控制且其腐蚀和结垢问题比较突出，为减少腐蚀和结垢应限制海水的出口温度不应超过55℃；滑油的比热小，传热效果较差，在高温状态易在冷却腔内产生结焦，但它不存在因漏泄而污染曲轴箱油的危险，因而适于作为活塞的冷却介质。
二、冷却系统的组成和布置仅供学习与交流，如有侵权请联系网站删除谢谢3仅供学习与交流，如有侵权请联系网站删除 谢谢4 柴油机冷却系统一般是用海水强制冷却淡水和其它载热流体（如滑油、增压空气等）。
在系统布置上，海水系统属开式循环，淡水及滑油等属于闭式循环，两者组成的冷却系统称“闭式冷却系统”。
（一）开式循环冷却系统开式循环冷却系统是直接利用舷外水（海水或河水）冷却各受热部件，然后再排至舷外。
图6-1所示为135系列柴油机的开式循环冷却系统。
淡水泵1将舷外水泵经滑油冷却器3冷却滑油后，一路由机体进水管4进机，冷却气缸套和气缸盖；另一路去冷却增压器。
冷却过柴油机和增压器的冷却水，经出水管8排至舷外。
为了控制冷却水进机温度，缸盖出水管6末端内装有调温器7用以旁通已升温的淡水，使它从回水管5至淡水泵进口。
图6-2是6300C 型船舶柴油机的开式循环冷却系统线路图。
图6-1 135系列柴油机的开式循环冷却系统1-淡水泵；2-滑油冷却器进水管；3-滑油冷却器；4-机体进水管；5-回水管；6-气缸盖出水管；7-调温器；8-出水管；9-增压器出水管；10-增压器进水管 图6-2 开式循环冷却系统线路图1-通海阀；2-进水阀；3-海水滤器；4-止回阀；5-冷却水泵；6-进水总管；7-压力表；8-遥测温度计；9-出水支管；10-水银温度计；11-调节旋塞；柴油机前端盖板上装有可逆转离心式水泵5，由曲轴齿轮直接冲动。
海水经机舱统海阀1、进水阀2、海水滤器3和止回阀4由冷却水泵5吸入后，经三通旋塞20被输送滑油冷却器18，再经柴油机的进水总管6进入机体冷却水腔，冷却气缸套后由弯管接入气缸盖，最后经调节旋塞11转入排气总管的冷却水腔，汇集于出水总管16排出舷外。
仅供学习与交流，如有侵权请联系网站删除谢谢5在滑油冷却器后，有一支路海水通往单环式推力轴承底部的滑油冷却器，推力轴承因摩擦产生的热量经滑油传给冷却水带走。
管系中海水滤器3用来拦阻杂物进入管系，防止管系被堵塞。
止回阀4用来防止水泵吸入管路的水倒流，使停车后仍能保持满水，以保证水泵起动可靠。
调压阀21用来保证管系所需压头，压头可以通过调节调压阀弹簧压力（即启阀压力）来达到。
当压力超过时，调压阀开启，一部分出水又流回水泵入口，从而使系统的压力限制在一定的数值。
调温阀22用来调节进水温度，它使从柴油机排出的部分热水经旁通管直接回到水泵进口，这样就可以在各种负荷和不同的环境条件下，调节和控制进水温度，以保持发动机冷却温差和热力状况稳定，同时，在起动后的短时间内，发动机即能达到正常的热力状况。
三通旋塞20用来控制流过滑油冷却器的水流量，以控制滑油的温度。
当滑油不需要冷却时，可利用三通旋塞转换水的通路，冷却水就会绕开冷却器直接进入冷却机体的进水总管。
调节旋塞11用来调节各缸的出水量，从而控制水温。
压力表7，水银温度计10和遥测温度计8分别用来测量进水压力，各缸出水温度和排气总管出水温度。
开式循环冷却系统的优点是装置简单、维护方便，水源充裕，但存在如下缺点：1．水中含有较多的杂质和盐分，容易生成水垢。
水垢不但会因其热阻大妨碍冷却散热影响冷却效果。
而且水垢的生成和增厚还会使水容积和水通道变小，阻力增大，流水不畅，致使机件产生局部过热。
仅供学习与交流，如有侵权请联系网站删除谢谢62．用海水作冷却水源时，为了防止盐分大量析出，出水温度不得超过55℃，否则将会柴油机冷却水腔结垢严重，传热效果降低，零件的热应力增加。
所以，开式循环冷却系统仅用于技术指标不高的中、小型柴油机中。
随着船用柴油机强化程度的不断提高，很少再采用开式循环冷却系统。
（二）闭式循环冷却系统仅供学习与交流，如有侵权请联系网站删除谢谢7图6-3 闭式循环冷却系统循环示意图1-压力表；2-出水调节阀；3-温度计；4-监视器；5-放气旋塞；6-膨胀水箱；7-废气涡轮增压器；8-备用排出阀；9-排出阀；10-压气机；11-通海阀；12-滤器；13-备用海水阀；14-滑油冷却器；15-海水活塞泵；16-三通旋塞；17-备用淡水离心泵；18-预热供给水泵；19-淡水离心泵；20-预热供给水管；21-自动调温器；22-淡水冷却器为了克服开式循环冷却系统的缺点，在闭式循环冷却系统中用经过处理的淡水冷却柴油机受热部件，并在冷却系统内形成封闭循环线路。
作封闭循环的冷却淡水再由一个开式循环的舷外水通过淡水冷却器进行冷却。
图6-3为6NVD36型柴油机的闭式循环冷却系统示意图。
在其海水系统中，海水由海水泵15经通海阀11和滤器12吸入，并压送至滑油冷却器14冷却滑油，然后又进入淡水冷却器22冷却淡水，最后经排出阀9排出舷外。
海水泵排出管路接出一支管去冷却压气机l0。
在淡水系统中，冷却柴油机的淡水由淡水泵19压入进水总管，由此进入柴油机各气缸的冷却水腔，并上行转入气缸盖中，再经气缸盖上的出水管流至仅供学习与交流，如有侵权请联系网站删除谢谢8出水总管，然后被引至淡水冷却器22由海水冷却，冷却后的淡水又被淡水泵19吸入，再压送到柴油机中去，形成封闭的循环冷却。
在淡水泵19的出口处另有一支管路将冷却水引至废气涡轮增压器7的涡轮壳体中进行冷却，然后流入出水总管与从气缸盖中流出的淡水汇合，一起进入淡水冷却器。
在淡水系统的最高处设置了一个高位膨胀水箱6，其底部用一较细的管子通至冷却水泵入口端附近。
为了检视淡水循环是否流畅和放泄系统中的气体，在出水总管最高处设有检视器4和放气旋塞5，放气管通至膨胀水箱上部，气体由此逸出，以免影响水的循环。
为了控制淡水温度，设有自动调温器21，可使淡水温度自动控制在规定的范围内，柴油机进口最高温度为76℃，出口最高温度为86℃。
各缸的气缸盖出水口处设有调节阀2和温度表。
当各缸出水温度不一时，可通过调整调节阀工作开度来调节各缸的冷却水流量，使各缸的出水温度趋于一致。
为了保证系统工作可靠，设有备用淡水泵17和备用海水泵13。
此外，利用管路上装置的三通旋塞16的适当转换组合成应急管路。
当淡水缺乏或淡水泵发生故障时，可通过旋转滑油冷却器、淡水泵和检视器后的三通旋塞（图示为顺时针旋转90°），改变水流路线，使海水流过滑油冷却器14后即行改道，直接进入柴油机去冷却缸套和缸盖，然后流入出水总管，从备用排出阀8排至舷外。
显然，应急管路是开式循环。
闭式循环冷却系统具有以下优点：仅供学习与交流，如有侵权请联系网站删除谢谢91．淡水中所含杂质和盐分较少，腐蚀和结垢不严重，能保持机件良好的散热。
2．出水温度可提高到75℃～90℃，进水温度也不受自然环境的影响，而且温度还可以自动调节，使进出口温差较小，因此机件所受热应力不致过大。
3．燃气与冷却水之间的温度降减小，减小了传给冷却水的热损失，可以提高工作循环的热效率。
缺点是整个系统较为复杂。
大型低速柴油机的冷却系统一般是由几个独立的管系组成，分别输送冷却介质去冷却气缸套和气缸盖、活塞、喷油器、增压器、增压后的空气等。
9ESDZ58／100型柴油机冷却系统有如下四个独立冷却管系。
1．空气冷却器管系：增压后的空气经过空气冷却器由海水进行冷却，海水泵将海水从舷外吸入经进水总管及支管通入空气冷却器，然后从出水支管汇于出水总管排出。
在进、出支管上均设有截止阀，以便调节或切断进入各空气冷却器（本机有三个）的海水量，如图6-4所示。
2．气缸、气缸盖及增压器冷却管系：淡水由淡水泵打入主机的进水总管，由此分别进入各气缸水套空间下部，沿导向槽往上流动，经气缸套上部隔圈从旁通弯管引入气缸盖，再由气缸盖进入出水总管，然后一部分直接流回到循环水柜，一部分经管路引到增压器，冷却废气和排气蜗壳，两部分的水量分配可以调节，以利于冷却增压器。
通过阀门的关和开，可把对增压器和对气缸的冷却改为并联式如图6-5所示。
仅供学习与交流，如有侵权请联系网站删除谢谢103．活塞冷却管系：由淡水泵来的冷却水经进水总管到各支管，再由伸缩管引入活塞头部，冷却活塞头部后的冷却水经旁孔回到伸缩管的外部空间（本机活塞冷却水套管是同心的单拉管式），经出口流回到活塞冷却水循环柜，如图6-6所示。
4．喷油器冷却管系：该机喷油器也用水冷却（有的船上改用柴油冷却），为了避免柴油混入整个冷却水中，喷油器采用独立冷却系统，如图6-7所示。
由淡水泵来的淡水经总管、各支管进入喷油器冷却水腔，冷却后的淡水汇集到排水总管回到循环水柜。
（三）中央冷却系统自70图6-5 气缸盖、气缸及增压器的冷却管系图6-4 空气冷却器冷却管系年代初开始，出现了一种“中央冷却系统”的新型柴油机冷却系统。
其特点是使用不同工作温度的两个单独淡水循环系统，即高温的热淡水和低温的温淡水闭式系统。
