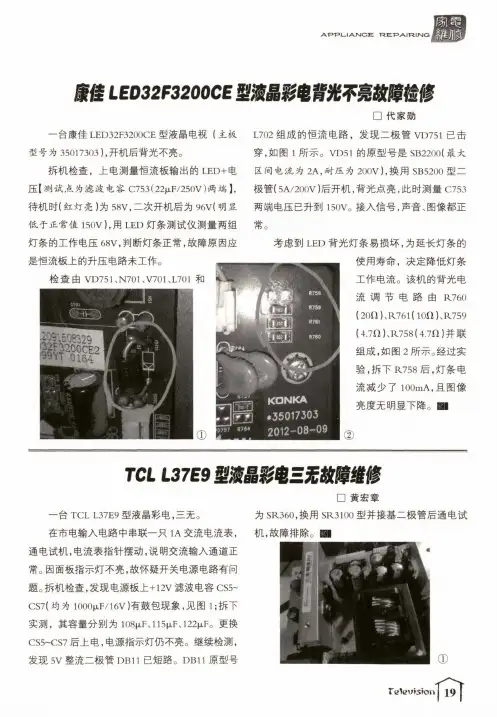

A P P L-I A N I C E T R E PA H R IT SJG康佳LED32F3200CE型液晶彩电背光不亮故障裣修□代家勋一台康佳LED32F3200C E型液晶电视（主板 型号为35017303),开机后背光不亮。

拆机检查，上电测量恒流板输出的LED+电压【测试点为滤波电容C753 (22|j l F/250V)两端I,待机时（红灯亮）为58V,二次开机后为96V(明显 低于正常值150V),用LED灯条测试仪测量两组 灯条的工作电压68V,判断灯条正常，故障原因应 是恒流板上的升压电路未工作。

检查由 V D751、N701、V701、L701 和L702组成的恒流电路，发现二极管V D751已击 穿，如图1所示。

VD51的原型号是SB2200(最大 区间电流为2A,耐压为200V)，换用SB5200型二 极管(5A/200V)后开机，背光点亮，此时测量C753 两端电压已升到150V。

接入信号，声音、图像都正 常。

考虑到L ED背光灯条易损坏，为延长灯条的使用寿命，决定降低灯条工作电流。

该机的背光电流调节电路由R760(2〇a),R76l(l〇a),R759(4.7f l)'R758( 4.7f t)并联组成，如图2所示。

经过实验，拆下R758后，灯条电流减少了 100m A,且图像亮度无明显下降。

31①②TCL L37E9型液晶彩电三无故障绻修□黄宏章—台TCL L37E9型液晶彩电,三无。

在市电输入电路中串联一只1A交流电流表，通电试机，电流表指针摆动,说明交流输入通道正 常。

因面板指示灯不亮，故怀疑开关电源电路有问 题。

拆机检查,发现电源板上+12V滤波电容CS5~ CS7(均为1000(x F/16V)有鼓包现象，见图1;拆下 实测，其容量分别为1〇8#、115#、122#。

更换 CS5-CS7后上电，电源指示灯仍不亮。

继续检测，发现5V整流二极管DB11已短路。

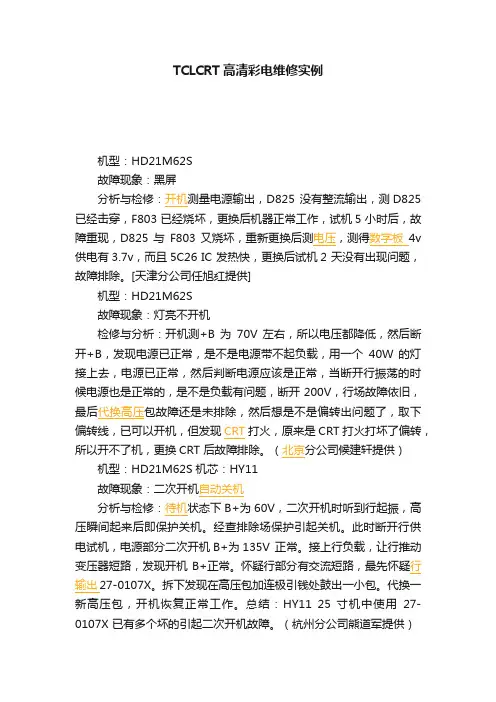

TCLCRT高清彩电维修实例机型：HD21M62S故障现象：黑屏分析与检修：开机测量电源输出，D825 没有整流输出，测D825 已经击穿，F803 已经烧坏，更换后机器正常工作，试机5 小时后，故障重现，D825 与F803 又烧坏，重新更换后测电压，测得数字板4v 供电有3.7v，而且5C26 IC 发热快，更换后试机2 天没有出现问题，故障排除。

[天津分公司任旭红提供]机型：HD21M62S故障现象：灯亮不开机检修与分析：开机测+B 为70V 左右，所以电压都降低，然后断开+B，发现电源已正常，是不是电源带不起负载，用一个40W 的灯接上去，电源已正常，然后判断电源应该是正常，当断开行振荡的时候电源也是正常的，是不是负载有问题，断开200V，行场故障依旧，最后代换高压包故障还是未排除，然后想是不是偏转出问题了，取下偏转线，已可以开机，但发现CRT打火，原来是CRT 打火打坏了偏转，所以开不了机，更换CRT 后故障排除。

（北京分公司候建轩提供）机型：HD21M62S 机芯：HY11故障现象：二次开机自动关机分析与检修：待机状态下B+为60V，二次开机时听到行起振，高压瞬间起来后即保护关机。

经查排除场保护引起关机。

此时断开行供电试机，电源部分二次开机B+为135V 正常。

接上行负载，让行推动变压器短路，发现开机B+正常。

怀疑行部分有交流短路，最先怀疑行输出27-0107X。

拆下发现在高压包加连极引钱处鼓出一小包。

代换一新高压包，开机恢复正常工作。

总结：HY11 25 寸机中使用27-0107X 已有多个坏的引起二次开机故障。

（杭州分公司熊道军提供）机型：HD21M62S 机芯：HY11故障现象：三无（烧行管）分析与检修：不开机，指示灯不亮。

测+B 电压为0V，检测行输出已短路，行管Q402 坏。

换上新管试机放上20 分钟出现行幅变窄，测+B 电压拉底到70V，行管发荡，测量电流达到1.2A，问题出现在电源部分还是在行部分？在出现问题时短开行输出测量+B 电压为117V 正常。

TCL彩电维修实例.txt世上最珍贵的不是永远得不到或已经得到的，而是你已经得到并且随时都有可能失去的东西！爱情是灯，友情是影子。

灯灭时，你会发现周围都是影子。

朋友，是在最后可以给你力量的人。

TCL电视维修实例：实例1；TCL电视型号：2501C故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。

检修：打开内部菜单，逐项记录所有数据后，更换存储器24C04空白的即可，然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。

再调整用户菜单后，即可重新搜台。

故障排除。

此故障同样适用2511C、2901A、2966G等机型。

2：TCL电视型号：2166A故障现象：自动搜台能收到台并节目号能上升，但搜完后又不存台，尤其是在采用有线电视时更为明显。

检修：节目号能上升，说明AFC、行同步信号正常，拆开机器看存储器的7脚是否接地，如未接地，将存储器7脚接地即可。

如已接地的更换存储器试之。

3：TCL电视型号：2909B故障现象：场频不稳，呈慢慢向下移动状。

检修：此类现象一般认为故障是在场部分，但此例实为存储器24C04不良。

打开内部菜单抄下原始数据，更换存储器后抄入原数据即可。

此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象，可进入内部菜单后，逐项修改数据至正常后退出就可，不必更换存储器。

4：TCL电视型号：2911D故障现象：三无，指示灯不亮。

检修：打开机器发现电源厚膜块s6708A炸裂，R814、R812、R813、C811、保险丝等烧毁。

更换上述配件后，开机立即烧毁新换的全部配件，仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕，再次更换所有配件后，开机故障排除!适用同类型机器5；TCL电视型号：2911D故障现象：图像缩小，且时大时小。

检修：测量主电压在130～90V之间波动，检测Q831、D840、R833及光耦均正常。

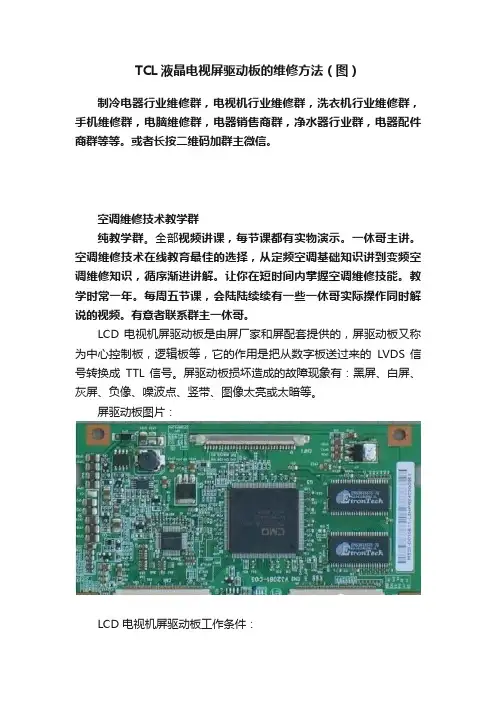

TCL液晶电视屏驱动板的维修方法（图）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

空调维修技术教学群纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS 信号转换成TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8 位LVDS 传输，包括8 位数据，2 位时钟共10 条数据线；全高清屏（1920X1080）均为双路LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。

因为LVDS 信号电平为1V 左右，通过万用表可以测出来。

液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

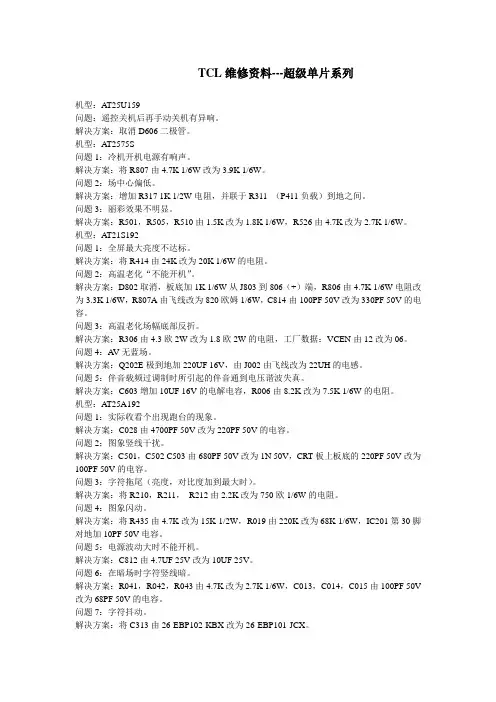

TCL维修资料---超级单片系列机型：A T25U159问题：遥控关机后再手动关机有异响。

解决方案：取消D606二极管。

机型：A T2575S问题1：冷机开机电源有响声。

解决方案：将R807由4.7K 1/6W改为3.9K 1/6W。

问题2：场中心偏低。

解决方案：增加R317 1K 1/2W电阻，并联于R311 （P411负载）到地之间。

问题3：丽彩效果不明显。

解决方案：R501，R505，R510由1.5K改为1.8K 1/6W，R526由4.7K改为2.7K 1/6W。

机型：A T21S192问题1：全屏最大亮度不达标。

解决方案：将R414由24K改为20K 1/6W的电阻。

问题2：高温老化“不能开机”。

解决方案：D802取消，板底加1K 1/6W从J803到806（+）端，R806由4.7K 1/6W电阻改为3.3K 1/6W，R807A由飞线改为820欧姆1/6W，C814由100PF 50V改为330PF 50V的电容。

问题3：高温老化场幅底部反折。

解决方案：R306由4.3欧2W改为1.8欧2W的电阻，工厂数据：VCEN由12改为06。

问题4：A V无蓝场。

解决方案：Q202E极到地加220UF 16V，由J002由飞线改为22UH的电感。

问题5：伴音载频过调制时所引起的伴音通到电压谐波失真。

解决方案：C603增加10UF 16V的电解电容，R006由8.2K改为7.5K 1/6W的电阻。

机型：A T25A192问题1：实际收看个出现跑台的现象。

解决方案：C028由4700PF 50V改为220PF 50V的电容。

问题2；图象竖线干扰。

解决方案：C501，C502 C503由680PF 50V改为1N 50V，CRT板上板底的220PF 50V改为100PF 50V的电容。

问题3：字符拖尾（亮度，对比度加到最大时）。

解决方案：将R210，R211，R212由2.2K改为750欧1/6W的电阻。

TCL厂家发布维修案例2011-3案例1•机型：L40F11•机芯：MS48•故障：不定时无台•分析与检修：因为此机是不定时出现故障的，从经验和理论上判断故障应该是有元件不良或是元件接触不良。

首先对数字板轻轻敲动几下，故障未出现，于是把数字板上机架试机大概两个小时后故障出现。

用万用表测量TU2（高频头）的5V供电正常，AGC电压4.5V也正常，BT电压也在正常范围之内；当测到SCL、SDA两脚电压为0.8V 明显偏低，怀疑是高频头内部不良把电压拉低，于是更换高频头试机故障依旧；后试想SCL、SDA两个电压分别是由两个上拉电阻提供，于是顺着线路一直查找到R120、R122（1K5电阻）这两个电阻。

当想用铬铁焊下它们测量时，在铬铁头碰到它们的一瞬间，两个电阻都已裂开了，于是可以确定就是这两个电阻不良导致的故障，将它们换后试机几天一切正常，故障排除。

案例2•机型：L32F11•机芯：MT23L•故障：有时不开机•分析与检修：经过长时间试机，当故障出现时，首先测量P101插头P1、2脚的12V供电电压正常，再下测量U103（AS1117-3.3）的P2脚输出电压均比正常值偏低，而且波动好大，然后相继测量其P3脚输入电压才为3V左右，明显不正常。

因为U103的输入电压是由DC-DC 电路（12V转5V电路）供过来的，再测量U103的P3脚对地电阻相比正常的也无异常，说明故障就在12V转5V电路当中，于是将U108（MP1482）更换后试机，故障依旧，接着又检查电路中的反馈电阻R147（51K）、R148（11K）也正常，然后又对U108的外围元件一一检查。

当焊下C172来测量时，发现其已漏电，将其更换后长时间试机一切正常，故障排除。

案例2案例3•机型：L32F11•机芯：MT23L•故障：不开机•分析与检修：首先测量P101插头P1、2脚的12V供电电压正常，然后测U104（AS1117AD）P2脚电压为2.5V正常；再下测量U103（AS1117-3.3）的P2脚输出电压才2.3V，比正常值偏低，正常应为3.3V，说明故障就应该出现在这3.3V的供电上；而测其P3脚输入电压为5V正常，接着测其P2脚的对地电阻也无漏电现象，手摸其温度也无发烫，怀疑U103内部不良，果断将其更换后测其P2脚输出电压马上恢复正常的3.3V，试机一切正常，故障排除。

TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。

分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。

①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。

⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。

⑥障排除。

测试UDI1输出15V正常，并能正常开机了。

提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。

该机主板供电系统如图2所示。

上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。

TCL L32F3320电视机故障维修一例（含电路图）
一台TcL液晶电视,故障为：有声音无图像，开机仔细观察屏幕闪亮一下，检查背光灯，发现开机启动时屏背光灯一闪亮即灭。

该机背光灯与电源部分一体，线路板板号SHG3203A一101H,背光电源管理芯片Mp3394,测量去灯管CN2电压为62V，逐步下降到电源电压24V,在电压下降过程中可以观察到背光灯闪亮一下。

电源、背光灯线路图：
为了清楚起见背光灯局部电路：
上网查询，有人说把R212由原有160K改为75K故障排除，并且确实有些人跟着这个思路也能修好。

但也有人说改R212不一定能根治，并且说改后确实也能显示，只是稍暗，但拆屏灯条发现一条不亮，另外两条上都有一个灯珠不亮，换灯条才能根治此故障。

根据此机芯灯条资料，一条灯条为9只LED灯组成，每只灯工作电压6V，那么灯条是工作是54V，即CN2的1、2、9、10脚电压应该为54V。

该电压的稳压过程是由R212、R229、R228组成的分压电路，检测该分压器两端的电压变化，通过R230送到IC201⑿脚，检测、调整得到一稳定的电压。

通过电路分析，减小R212只会使分压器两端的电压升高，故减小R212不一定是跟除故障的办法，我赞同一定要检查灯的工作状态是否正常。
