卡套式管接头的密封原理

卡套接头（LOK）⼯作原理、特点及其连接形式1、⼯作原理卡套接头是通过螺纹互锁来压迫卡套，⽽卡套使管⼦均匀变形从达到密封的效果。

如图 1所⽰。

2、特点卡套接头连接⾮常简单，只需要⼀只记号笔和两把扳⼿就可以完成安装，⽽且便于检修，可以反复拆装。

卡套接头的密封性好、洁净度⾼，因此常⽤于⾼纯⽓体管路。

≤2”的卡套接头，公称压⼒可达20MPa以上。

卡套接头还具有可检测性，可以⽤专门的间隙检测来检查是否拧紧。

3、材质除了常见的SUS316，还有黄铜、铝、合⾦、碳钢、尼龙、PTFE、PFA、钛等材质。

需要说明的是，⼀般⼚家都没有SUS304的。

4、品牌名⽓较⼤、⽐较常⽤的品牌有美国的SWAGELOK（中⽂名称“世伟洛克”，其卡套接头技术上在全球占据领先地位，其品牌成了卡套接头的代名词，美国Parker公司的A-LOK；韩国的HY-LOK、SUPER-LOK、D-LOK、DK-LOK；⽇本的FUJKIN（富⼠⾦），⽇本的IHARA公司的BI-LOK。

⽬前⽣产卡套接头的⼚家⽐较多，国内也有⼀些⼚家在⽣产，有的鱼⽬混珠，因此订货之前⼀定要同业主确认好品牌。

5、常⽤型式按作⽤不同可分为：直通接头（UNION）、弯头（ELBOW）、三通（TEE）、⼤⼩头（REDUCER）、四通（UNION CROSS）、管帽（CAP）、堵头（PLUG）、转换接头（CONNECTOR、ADAPTER）等。

按接头的连接⽅式可分为：（1）Tube to Tube Union（所有接⼝都是LOK，最常⽤的，如图2）；（2）Tube to Male/Female Pipe（有⼀个接⼝是丝⼝、其他接⼝是LOK，如图3）；（3）Tube Stub Adapter（有⼀端是TUBE短管，如图4）；（4）Tube to Weld End（有⼀端是⽤来焊接的短管，可以是TUBE管，也可以是PIPE管，如图5）；（5）其他。

6、采购注意事项（1）卡套接头（包括转换接头）规格型号⽐较多，订货时⼀定要写清楚名称、规格和材质，最好写上⼚家的订购号，例如1/2'的SUS 316 Union Elbow（卡套弯头）的订单号，SWAGELOK是SS-810-9，DK-LOK是DL-8-S。

卡套管式接头密封失效原因及预防措施卡套管式接头具有拆装便利，密封性良好的特性，它是一种很好的管连接形式，这里将介绍卡套管式接头的密封性工作原理，然后对卡套管式接头的密封性失效的缘由进行分析，最终，对卡套管式接头密封性失效性提出了预防措施。

卡套管式接头密封是一种静密封，它能够在高温高压的环境下进行使用。

由于卡套管式结构具有使用平安便利、密封性良好的特性，被广泛的应用与液压、气压运输中。

卡套管式接头随具有独特的优势，但是还需要多起材料、生产、检验和安装维护过程进行严格的管理，否则将会消失泄漏大事，严峻时将会引发事故的发生，而造成损失。

卡套管式结构主要有单卡和双卡套两种形式。

其中单卡套体现出的是线性密封，且要求卡套的呢人口具有较高的硬度，而双卡套则是面密封。

本文将以单卡套为例进行分析套管接头密封失效的缘由和预防措施。

卡套管式接头的工作原理单卡套管式接头的组成部分分别是：卡套、接头体、压紧螺母。

单卡套管式接头的密封原理是线性密封。

首先，卡套在压紧螺母的作用下，沿着接管的轴向进行运用直至进入接头体的圆锥面内，由于卡套的壁厚较薄，在受到挤压力的作用下，其前端外圆消失变形而形成卡一个球面，这样便于街头题的圆锥面形成了线性密封，同时，在卡套受挤压变形时，和接管外壁接触的内刃刀口嵌入接管体并形成一个匀称的环形密封凹槽，由此，卡套的前端就形成了内外环向的两条线性密封，这两条线性密封很好的把带压物料封存在接头体和接管内，从而达到密封的目的。

卡套管式接头密封失效的缘由打算导套管式接头密封性的因素有卡套前端嵌入的状况，卡套面与接头体圆锥面的贴合状况以及卡套尾端与压紧螺母的贴合状况。

因此卡套管式接头的密封性和卡套的材料、加工工艺、安装有着亲密的联系。

下面将详细说明卡套管式接头失效的缘由。

2.1卡套在嵌入时与接管的间隙过大造成密封失效。

当卡套和接管之间的间隙过小时就无法进行安装，反之，卡套前端的内刀刃将不能嵌入接管的外壁，同时，卡套的后端也无法和接管的的外壁紧贴，这就导致了卡套管式接头密封性失效。

卡套式管接头压力范围：250 –800 Bar25MPa-80MPa;适用钢管尺寸范围：Φ4mm～Φ42mm;适用材料：碳钢和不锈钢;制造材料：304 316 20卡套式组成：接头体、卡套前卡套、后卡套、螺母;密封原理：当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封;卡套连接方式优点：1、结构简单、密封性能可靠、使用方便、制造精良、外形轻巧美观;2、不用加垫圈、不用焊接、节省材料、反复装拆性能好;3、由于卡套管接头不用焊接,从而减少了管道杂质对系统性能的影响;因此,卡套式管接头正日益广泛地应用在以油、气、为介质的液压气动设备管道中,特别适用有燃烧危险、高空作业和装拆频繁的场合;卡套接头的装配A安装1、锯下合适长度的无缝钢管,去除端口毛刺;钢管端面要与轴线垂直,角度公差不大于0.5度;如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度;2、把螺母和卡套套在无缝钢管上;注意螺母和卡套的方向,不要装反;3、在预装配接头体螺纹和卡套上涂上润滑油,把钢管插入接头体,钢管一定要插到底用手旋紧螺母;4、拧紧螺母直至卡套卡住钢管,这个转折点可以通过拧紧力矩的增加感受到压力点;5、达到压力点后,再将螺母拧紧1/2圈;6、将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套前端的空间;卡套可以稍微旋转,但不能轴向移动;7、最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止,接着再拧紧1/2圈安装完毕;B重复安装所有的卡套接头都可以多次重装,但要保证零件无损坏且清洁;1、把钢管插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母;2、用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4至1/2圈即可;C检查可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起;卡套不能前后滑动,但允许有轻微转动;。

YF-ED-J7862可按资料类型定义编号卡套管式接头密封失效原因及预防措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日卡套管式接头密封失效原因及预防措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

卡套管式接头具有拆装方便，密封性良好的特性，它是一种很好的管连接形式，这里将介绍卡套管式接头的密封性工作原理，然后对卡套管式接头的密封性失效的原因进行分析，最后，对卡套管式接头密封性失效性提出了预防措施。

卡套管式接头密封是一种静密封，它能够在高温高压的环境下进行使用。

因为卡套管式结构具有使用安全方便、密封性良好的特性，被广泛的应用与液压、气压运输中。

卡套管式接头随具有独特的优势，但是还需要多起材料、生产、检验和安装维护过程进行严格的管理，否则将会出现泄漏事件，严重时将会引发事故的发生，而造成损失。

卡套管式结构主要有单卡和双卡套两种形式。

其中单卡套体现出的是线性密封，且要求卡套的呢人口具有较高的硬度，而双卡套则是面密封。

本文将以单卡套为例进行分析套管接头密封失效的原因和预防措施。

卡套管式接头的工作原理单卡套管式接头的组成部分分别是：卡套、接头体、压紧螺母。

单卡套管式接头的密封原理是线性密封。

首先，卡套在压紧螺母的作用下，沿着接管的轴向进行运用直至进入接头体的圆锥面内，由于卡套的壁厚较薄，在受到挤压力的作用下，其前端外圆出现变形而形成卡一个球面，这样便于街头题的圆锥面形成了线性密封，同时，在卡套受挤压变形时，和接管外壁接触的内刃刀口嵌入接管体并形成一个均匀的环形密封凹槽，由此，卡套的前端就形成了内外环向的两条线性密封，这两条线性密封很好的把带压物料封存在接头体和接管内，从而达到密封的目的。

卡套接头密封原理
卡套接头的密封原理是利用接头周围的密封垫或O型圈来实
现的。

当卡套接头与管道或设备连接时，密封垫或O型圈被
压紧，形成密封。

通过外力施加，如螺纹的旋转或拉力的施加，使得卡套接头与管道或设备之间形成紧密的连接，防止液体或气体泄漏。

卡套接头密封原理的关键是密封垫或O型圈的选择和安装。

密封垫或O型圈需要具有良好的弹性和耐化学腐蚀性，以确
保长期的可靠密封性能。

安装时，密封垫或O型圈要求均匀
受力，确保其周围压力均匀分布，以防止漏气或漏液的现象发生。

同时，卡套接头的螺纹部分也起到了密封的作用。

螺纹部分通过旋紧，使得卡套接头与管道或设备之间形成紧密的连接，有效防止了液体或气体的泄漏。

总的来说，卡套接头的密封原理是通过密封垫或O型圈和螺
纹连接来实现的。

合理选择和安装密封垫或O型圈，以及正
确操作螺纹连接，可以确保卡套接头的可靠密封性能。

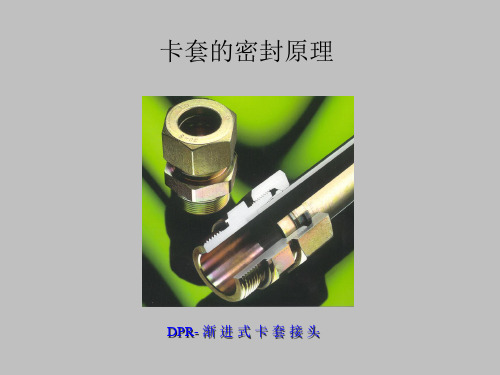

卡套式管接头的密封原理
一、卡套式管接头原理
卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口嵌入钢管外壁，在钢管的外壁压出一个闭口环槽起切入密封，进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部也紧抱钢管形成一道抵触密封。

二、卡套接头密封可靠性分析
下面就单刃口卡套和双刃口渐进式卡套的密封可靠性方面作进一步分析。

卡套式管接头的正确装配也是保障接头体密封可靠性的一项重要因素。

卡套式管接头的装配注意事项：
(1)、钢管端面与轴线垂直度小于0.50。

(2)、去端面毛刺，倒角0.2×450。

(3)、在螺纹部分与接触锥面涂适量润滑脂。

(4)、装上卡套、螺母、并注意方向。

(5)、抓住钢管并使端面抵住接头体台阶。

(6)、画上记号，并拧紧螺母。

(7)、保证钢管不跟转，拧1.3~1.5转。

(8)、卸下螺母并检查卡套切入情况。

(9)、预装后再装配时，从手感到拧紧力矩突然增加，再拧600~900。

综上所述，卡套式管接头的防漏与制造质量(特别是卡套的设计和卡套的内在质量)钢管精度，装配质量密不可分，需要制造者和使用者的良好合作。

卡套接头原理范文
卡套接头是一种常见的机械连接件，常用于管道、管件、阀门和设备之间的连接。

它通过嵌套和锁紧的方式，将两个或多个管道或连接部件连接在一起，形成一个紧密的连接。

卡套接头主要通过两种原理实现：摩擦力原理和压缩原理。

1.摩擦力原理：卡套接头通过内外筒之间的摩擦力来实现紧固和密封的。

内筒通常为管道或管件的末端，外筒为套筒，套筒上有螺纹，可以通过外筒的旋转来对内筒进行固定。

套筒内部通常有垫圈或密封圈，当外筒旋转时，通过摩擦力和压力将两个筒体固定在一起。

2.压缩原理：卡套接头通过压缩力来实现紧固和密封的。

内筒通常为管道或管件的末端，外筒为套筒，套筒内部有螺纹或其他结构，利用外筒的旋转或压力来将两个筒体固定在一起。

压缩原理的卡套接头在连接时通常需要使用专用工具，如扳手、压力机等。

卡套接头的优点：
1.简单快捷：卡套接头结构简单，安装和拆卸方便快捷，不需要焊接或其他复杂操作。

2.可重复使用：卡套接头可以多次安装和拆卸，方便维护和更换。

3.耐压性能好：卡套接头由于采用嵌套和锁紧的方式，连接紧密，具有很好的耐压性能。

4.适应性强：卡套接头可以适应不同材质、不同规格的管道和连接部件，具有一定的灵活性。

5.密封性好：卡套接头通常配有密封圈或垫圈，可以有效地防止泄漏
和渗漏。

卡套接头的应用领域广泛，常见的有水处理、化工、石油、制药、食
品等行业。

例如，卡套接头可以用于连接不同材质的管道，如金属管道与
塑料管道的连接；可以用于连接不同规格的管道，如大径管道与小径管道
的连接；还可以用于连接管道和设备，如管道与阀门、管道与泵等的连接。

卡兰的工作原理
卡兰也被称为卡箍，是一种管道连接器，它利用介质产生的压力和密封圈的自紧力，对介质进行密封。

其工作原理如下：
结构主要有管卡、管端、橡胶密封圈、紧固螺栓。

密封原理卡箍式柔性管接头具有优秀的密封原理，其独特的C型橡胶密封圈及独特的连接方式使其具有三重密封作用。

第一重密封橡胶密封圈自身带有自紧性，靠自身的弹性紧压住管子；第二重密封外围管卡上紧螺栓后会进一步压紧橡胶密封圈；第三重密封管道内有压力时，压力会自内腔给密封圈的C型唇施以压力，使橡胶密封圈更压紧管子，压力越高，密封性能越好。

卡箍式柔性管接头是一种新型管道连接器，适用于电力、矿山、化工、环保等部门的地面或井下供排水、输送煤、砂、灰碴等管路的连接。

与传统的法兰盘相比，具有设计合理，技术性能好，使用方便，社会效益高等特点。
