卡套接头简介

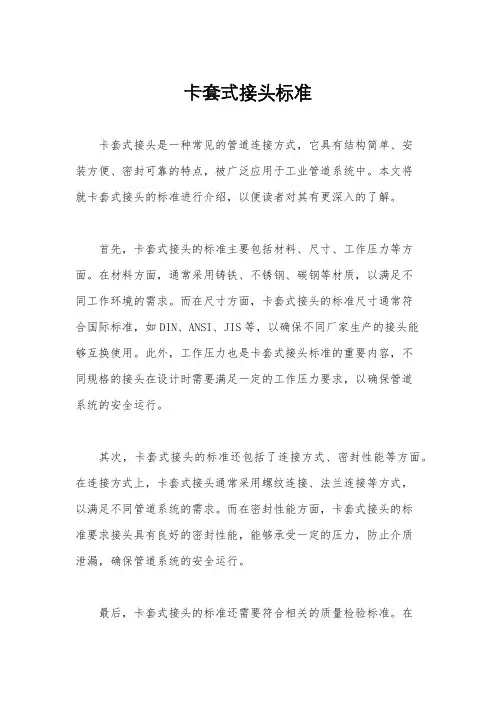

卡套式接头标准
卡套式接头是一种常见的管道连接方式，它具有结构简单、安
装方便、密封可靠的特点，被广泛应用于工业管道系统中。

本文将
就卡套式接头的标准进行介绍，以便读者对其有更深入的了解。

首先，卡套式接头的标准主要包括材料、尺寸、工作压力等方面。

在材料方面，通常采用铸铁、不锈钢、碳钢等材质，以满足不
同工作环境的需求。

而在尺寸方面，卡套式接头的标准尺寸通常符
合国际标准，如DIN、ANSI、JIS等，以确保不同厂家生产的接头能
够互换使用。

此外，工作压力也是卡套式接头标准的重要内容，不
同规格的接头在设计时需要满足一定的工作压力要求，以确保管道
系统的安全运行。

其次，卡套式接头的标准还包括了连接方式、密封性能等方面。

在连接方式上，卡套式接头通常采用螺纹连接、法兰连接等方式，
以满足不同管道系统的需求。

而在密封性能方面，卡套式接头的标
准要求接头具有良好的密封性能，能够承受一定的压力，防止介质
泄漏，确保管道系统的安全运行。

最后，卡套式接头的标准还需要符合相关的质量检验标准。

在
生产制造过程中，卡套式接头需要经过严格的质量检验，确保产品符合标准要求。

常见的质量检验项目包括外观检查、尺寸检测、压力测试等，以确保产品的质量可靠。

综上所述，卡套式接头的标准涉及材料、尺寸、工作压力、连接方式、密封性能以及质量检验等多个方面。

只有严格按照标准要求生产制造，才能确保卡套式接头在管道系统中发挥良好的作用，保障工业生产的安全运行。

希望本文能够对读者对卡套式接头标准有所了解，如有任何疑问或需要进一步了解，欢迎随时与我们联系。

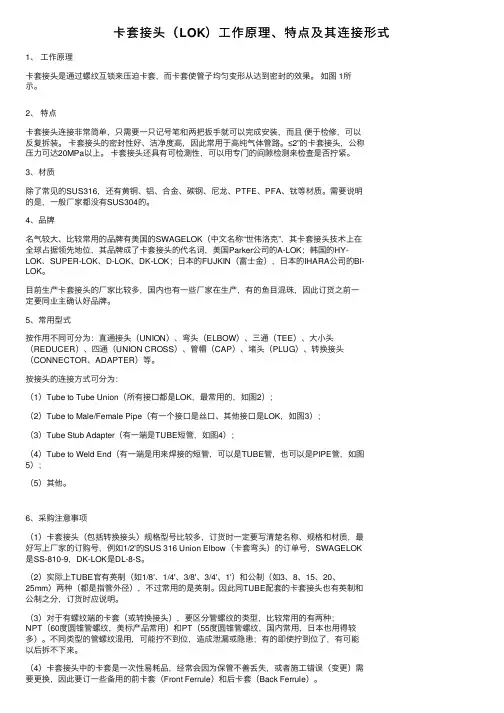

卡套接头（LOK）⼯作原理、特点及其连接形式1、⼯作原理卡套接头是通过螺纹互锁来压迫卡套，⽽卡套使管⼦均匀变形从达到密封的效果。

如图 1所⽰。

2、特点卡套接头连接⾮常简单，只需要⼀只记号笔和两把扳⼿就可以完成安装，⽽且便于检修，可以反复拆装。

卡套接头的密封性好、洁净度⾼，因此常⽤于⾼纯⽓体管路。

≤2”的卡套接头，公称压⼒可达20MPa以上。

卡套接头还具有可检测性，可以⽤专门的间隙检测来检查是否拧紧。

3、材质除了常见的SUS316，还有黄铜、铝、合⾦、碳钢、尼龙、PTFE、PFA、钛等材质。

需要说明的是，⼀般⼚家都没有SUS304的。

4、品牌名⽓较⼤、⽐较常⽤的品牌有美国的SWAGELOK（中⽂名称“世伟洛克”，其卡套接头技术上在全球占据领先地位，其品牌成了卡套接头的代名词，美国Parker公司的A-LOK；韩国的HY-LOK、SUPER-LOK、D-LOK、DK-LOK；⽇本的FUJKIN（富⼠⾦），⽇本的IHARA公司的BI-LOK。

⽬前⽣产卡套接头的⼚家⽐较多，国内也有⼀些⼚家在⽣产，有的鱼⽬混珠，因此订货之前⼀定要同业主确认好品牌。

5、常⽤型式按作⽤不同可分为：直通接头（UNION）、弯头（ELBOW）、三通（TEE）、⼤⼩头（REDUCER）、四通（UNION CROSS）、管帽（CAP）、堵头（PLUG）、转换接头（CONNECTOR、ADAPTER）等。

按接头的连接⽅式可分为：（1）Tube to Tube Union（所有接⼝都是LOK，最常⽤的，如图2）；（2）Tube to Male/Female Pipe（有⼀个接⼝是丝⼝、其他接⼝是LOK，如图3）；（3）Tube Stub Adapter（有⼀端是TUBE短管，如图4）；（4）Tube to Weld End（有⼀端是⽤来焊接的短管，可以是TUBE管，也可以是PIPE管，如图5）；（5）其他。

6、采购注意事项（1）卡套接头（包括转换接头）规格型号⽐较多，订货时⼀定要写清楚名称、规格和材质，最好写上⼚家的订购号，例如1/2'的SUS 316 Union Elbow（卡套弯头）的订单号，SWAGELOK是SS-810-9，DK-LOK是DL-8-S。

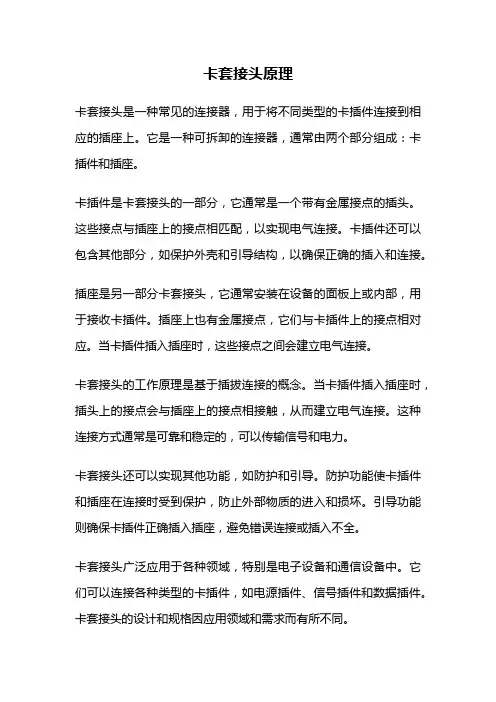

卡套接头原理
卡套接头是一种常见的连接器，用于将不同类型的卡插件连接到相应的插座上。

它是一种可拆卸的连接器，通常由两个部分组成：卡插件和插座。

卡插件是卡套接头的一部分，它通常是一个带有金属接点的插头。

这些接点与插座上的接点相匹配，以实现电气连接。

卡插件还可以包含其他部分，如保护外壳和引导结构，以确保正确的插入和连接。

插座是另一部分卡套接头，它通常安装在设备的面板上或内部，用于接收卡插件。

插座上也有金属接点，它们与卡插件上的接点相对应。

当卡插件插入插座时，这些接点之间会建立电气连接。

卡套接头的工作原理是基于插拔连接的概念。

当卡插件插入插座时，插头上的接点会与插座上的接点相接触，从而建立电气连接。

这种连接方式通常是可靠和稳定的，可以传输信号和电力。

卡套接头还可以实现其他功能，如防护和引导。

防护功能使卡插件和插座在连接时受到保护，防止外部物质的进入和损坏。

引导功能则确保卡插件正确插入插座，避免错误连接或插入不全。

卡套接头广泛应用于各种领域，特别是电子设备和通信设备中。

它们可以连接各种类型的卡插件，如电源插件、信号插件和数据插件。

卡套接头的设计和规格因应用领域和需求而有所不同。

卡套接头是一种可拆卸的连接器，用于连接卡插件和插座。

它通过插拔连接的方式建立电气连接，并实现防护和引导功能。

卡套接头在电子设备和通信设备中得到了广泛的应用，为各种类型的插件提供了可靠和稳定的连接。

卡套式管接头介绍
1.可以承受一定的位移：卡套式管接头能够在一定范围内承受管道的轴向、径向和角向位移。

这一特点使其在管道的安装和维修过程中非常实用。

2.良好的密封性能：卡套式管接头采用橡胶套作为密封材料，可以确保连接处的密封性。

橡胶套具有一定的弹性和耐化学腐蚀性能，可以适应不同的环境和介质。

3.安装方便：卡套式管接头的安装过程相对简单快捷，不需要特殊的工具和设备。

只需将两个连接部分插入橡胶套，然后通过紧固螺栓将其固定即可。

4.抗震性能强：卡套式管接头由于其特殊的结构和橡胶材料的弹性，能够有效地吸收和减少管道系统受到的震动和冲击。

这对于一些需要抗震性能的地区特别重要。

1.给排水系统：卡套式管接头可以用于城市给水、排水系统的连接。

由于其良好的密封性能和抗震性能，可以大大减少管道系统的水泄漏和故障的发生。

2.工业管道：工业管道中可能需要进行频繁的维修和更换，卡套式管接头的安装和拆卸非常方便，可以大大提高维修效率。

3.水力系统：卡套式管接头在水力系统中的应用非常广泛，例如供水管道、消防水管、灌溉系统等。

它可以承受系统的水压和温度变化，保证系统的正常工作。

4.船舶工程：卡套式管接头在船舶工程中也有应用。

船舶的管道系统需要承受海洋环境和船舶震动的考验，卡套式管接头的抗震性能和耐腐蚀性能可以很好地适应这些要求。

总之，卡套式管接头作为一种常见的管道连接方式，具有许多优点，适用于多个领域。

在未来的发展中，随着技术的不断进步和需求的增加，卡套式管接头有望进一步改进和创新，以满足更多的应用需求。

编辑本段卡套接头指标
制造标准：GB3733.1～3765-83 公称压力：25MPa--40MPa 适用温度：≤450℃ 适用介质：油、水、气等非腐蚀性或有腐蚀性介质 制造材料：304 316 20# 配管：Φ4～Φ42的普通级精度无缝钢管 锥管螺纹：ZG,G,NPT等
卡套接头概述
卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套编辑本段卡套接头优点
卡套接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。
编辑本段卡套接头工作原理
卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。

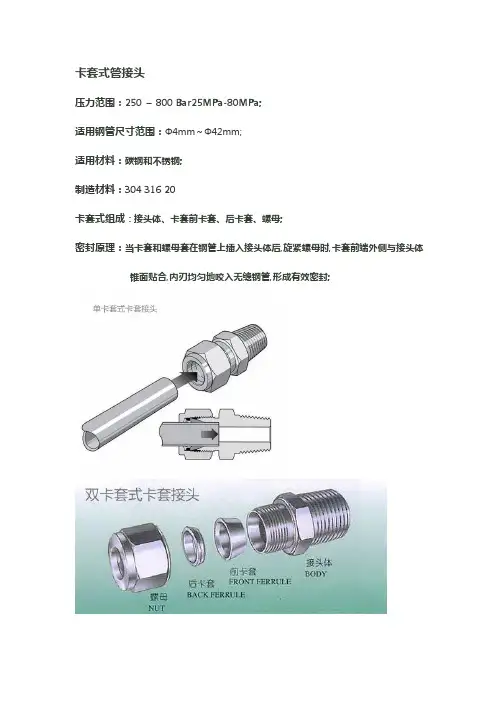

卡套式管接头压力范围：250 –800 Bar25MPa-80MPa;适用钢管尺寸范围：Φ4mm～Φ42mm;适用材料：碳钢和不锈钢;制造材料：304 316 20卡套式组成：接头体、卡套前卡套、后卡套、螺母;密封原理：当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封;卡套连接方式优点：1、结构简单、密封性能可靠、使用方便、制造精良、外形轻巧美观;2、不用加垫圈、不用焊接、节省材料、反复装拆性能好;3、由于卡套管接头不用焊接,从而减少了管道杂质对系统性能的影响;因此,卡套式管接头正日益广泛地应用在以油、气、为介质的液压气动设备管道中,特别适用有燃烧危险、高空作业和装拆频繁的场合;卡套接头的装配A安装1、锯下合适长度的无缝钢管,去除端口毛刺;钢管端面要与轴线垂直,角度公差不大于0.5度;如果钢管需要折弯,则钢管端面至弯曲部位的直线段长度不能少于三倍螺母的长度;2、把螺母和卡套套在无缝钢管上;注意螺母和卡套的方向,不要装反;3、在预装配接头体螺纹和卡套上涂上润滑油,把钢管插入接头体,钢管一定要插到底用手旋紧螺母;4、拧紧螺母直至卡套卡住钢管,这个转折点可以通过拧紧力矩的增加感受到压力点;5、达到压力点后,再将螺母拧紧1/2圈;6、将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套前端的空间;卡套可以稍微旋转,但不能轴向移动;7、最终安装,将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止,接着再拧紧1/2圈安装完毕;B重复安装所有的卡套接头都可以多次重装,但要保证零件无损坏且清洁;1、把钢管插入接头体直至卡套贴紧接头体内锥面,用手拧紧螺母;2、用扳手拧紧螺母,直至拧紧力矩急剧增大,再拧紧1/4至1/2圈即可;C检查可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起;卡套不能前后滑动,但允许有轻微转动;。

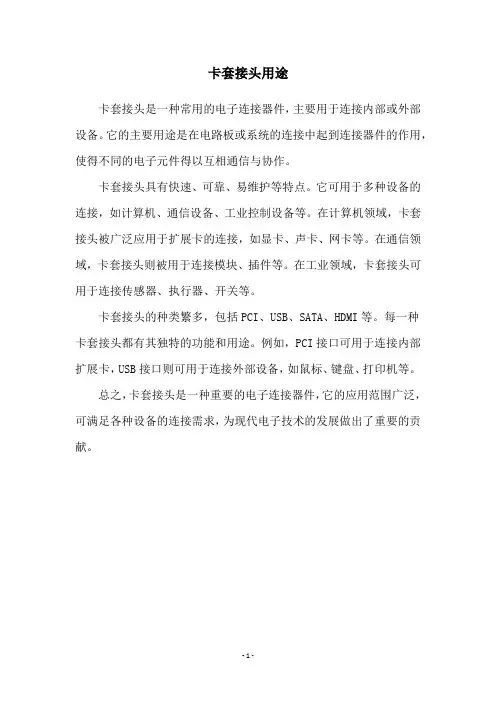

卡套接头用途
卡套接头是一种常用的电子连接器件，主要用于连接内部或外部设备。

它的主要用途是在电路板或系统的连接中起到连接器件的作用，使得不同的电子元件得以互相通信与协作。

卡套接头具有快速、可靠、易维护等特点。

它可用于多种设备的连接，如计算机、通信设备、工业控制设备等。

在计算机领域，卡套接头被广泛应用于扩展卡的连接，如显卡、声卡、网卡等。

在通信领域，卡套接头则被用于连接模块、插件等。

在工业领域，卡套接头可用于连接传感器、执行器、开关等。

卡套接头的种类繁多，包括PCI、USB、SATA、HDMI等。

每一种
卡套接头都有其独特的功能和用途。

例如，PCI接口可用于连接内部扩展卡，USB接口则可用于连接外部设备，如鼠标、键盘、打印机等。

总之，卡套接头是一种重要的电子连接器件，它的应用范围广泛，可满足各种设备的连接需求，为现代电子技术的发展做出了重要的贡献。

- 1 -。

卡套接头的防漏与制造质量(特别是卡套的设计和卡套的内在质量)、钢管精度，装配质量密不可分，需要制造者和使用者之间有良好合作。国外一般有专用的端面处理机、倒角器和预装器，控制拧紧扭矩，装配质量高，最大程度避免由于卡套式管接头人为因素而造成的泄漏问题。
2、国内卡套接头介
卡套接头在国内的应用也有较长的历史，早在so年代我国就己成功地将进口卡套式管接头应用在船舶、全地面起重机等液压管路中，但终因成本太高而没有形成大批量使用和推广。同时推广国产卡套式管接头也存在相当大的难度，特别是高压不锈钢管接头，由于可靠性差，国产使用率低。
1、国外卡套接头简介
卡套式管接头国外一般分为低压、中压和高压LL,L,S三个系列(分别为1 OMPa,10一25MPa, 25一63MPa。卡套式管接头和双卡套系列，其中单卡套系列分为单刃口卡套和渐进式多刃卡套;按卡套的密封形式分，有传统卡套接头的硬密封方式和新式的卡套连接加弹性密封方式。
我国生产卡套接头的企业有几百家，企业的主打产品、应用行业都不一样，例如:江苏华太电力仪表有限公司从事不锈钢、碳钢法兰锻造和加工，同时还是阀门、管件的生产商。在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等系统中被广泛采用;也适用于各种机械工程、机床设备等。
双卡套式将密封功能和对卡套管的卡紧功能分开，后卡套的几何形状对前卡套产生铰链作用，可把轴向运动转化为卡套管上的径向挤压力作用，使密封和卡紧效果更佳，也易于正确安装。虽然双卡套式管接头比单刃口卡套有所改进，但缺点是零件增多了，同样由于卡套切入深度较大，卡套与钢管产生易产生永久变形而非弹性变形，多次拆装后易出现泄漏，且安装时扭矩较大，工人操作困难等缺点。

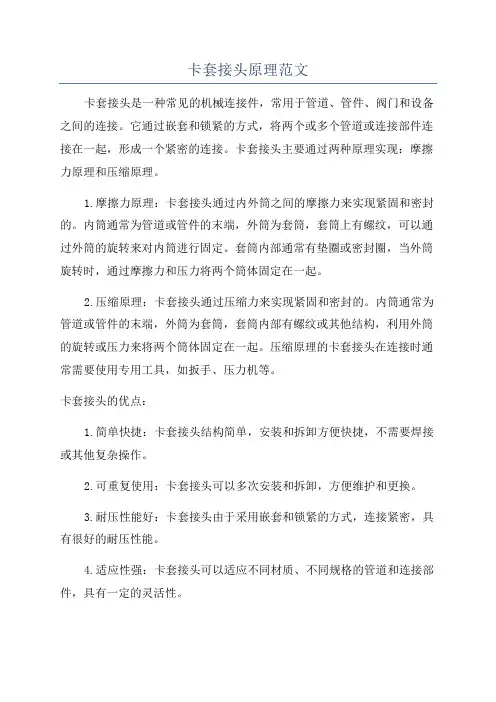

卡套接头原理范文
卡套接头是一种常见的机械连接件，常用于管道、管件、阀门和设备之间的连接。

它通过嵌套和锁紧的方式，将两个或多个管道或连接部件连接在一起，形成一个紧密的连接。

卡套接头主要通过两种原理实现：摩擦力原理和压缩原理。

1.摩擦力原理：卡套接头通过内外筒之间的摩擦力来实现紧固和密封的。

内筒通常为管道或管件的末端，外筒为套筒，套筒上有螺纹，可以通过外筒的旋转来对内筒进行固定。

套筒内部通常有垫圈或密封圈，当外筒旋转时，通过摩擦力和压力将两个筒体固定在一起。

2.压缩原理：卡套接头通过压缩力来实现紧固和密封的。

内筒通常为管道或管件的末端，外筒为套筒，套筒内部有螺纹或其他结构，利用外筒的旋转或压力来将两个筒体固定在一起。

压缩原理的卡套接头在连接时通常需要使用专用工具，如扳手、压力机等。

卡套接头的优点：
1.简单快捷：卡套接头结构简单，安装和拆卸方便快捷，不需要焊接或其他复杂操作。

2.可重复使用：卡套接头可以多次安装和拆卸，方便维护和更换。

3.耐压性能好：卡套接头由于采用嵌套和锁紧的方式，连接紧密，具有很好的耐压性能。

4.适应性强：卡套接头可以适应不同材质、不同规格的管道和连接部件，具有一定的灵活性。

5.密封性好：卡套接头通常配有密封圈或垫圈，可以有效地防止泄漏
和渗漏。

卡套接头的应用领域广泛，常见的有水处理、化工、石油、制药、食
品等行业。

例如，卡套接头可以用于连接不同材质的管道，如金属管道与
塑料管道的连接；可以用于连接不同规格的管道，如大径管道与小径管道
的连接；还可以用于连接管道和设备，如管道与阀门、管道与泵等的连接。

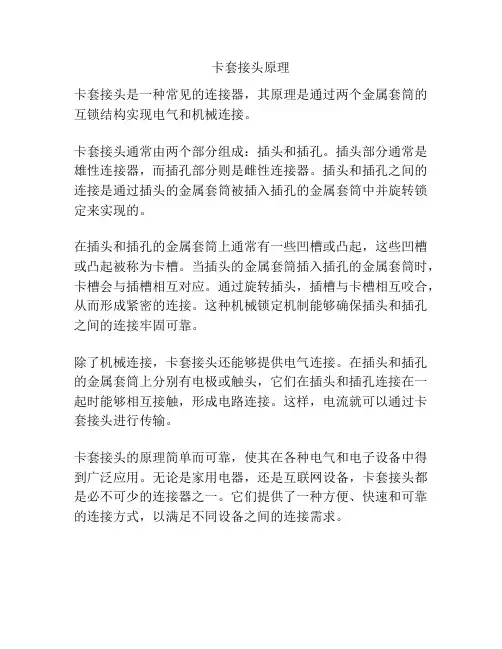

卡套接头原理
卡套接头是一种常见的连接器，其原理是通过两个金属套筒的互锁结构实现电气和机械连接。

卡套接头通常由两个部分组成：插头和插孔。

插头部分通常是雄性连接器，而插孔部分则是雌性连接器。

插头和插孔之间的连接是通过插头的金属套筒被插入插孔的金属套筒中并旋转锁定来实现的。

在插头和插孔的金属套筒上通常有一些凹槽或凸起，这些凹槽或凸起被称为卡槽。

当插头的金属套筒插入插孔的金属套筒时，卡槽会与插槽相互对应。

通过旋转插头，插槽与卡槽相互咬合，从而形成紧密的连接。

这种机械锁定机制能够确保插头和插孔之间的连接牢固可靠。

除了机械连接，卡套接头还能够提供电气连接。

在插头和插孔的金属套筒上分别有电极或触头，它们在插头和插孔连接在一起时能够相互接触，形成电路连接。

这样，电流就可以通过卡套接头进行传输。

卡套接头的原理简单而可靠，使其在各种电气和电子设备中得到广泛应用。

无论是家用电器，还是互联网设备，卡套接头都是必不可少的连接器之一。

它们提供了一种方便、快速和可靠的连接方式，以满足不同设备之间的连接需求。

五、卡套接头密封原理
四分之一转演示（1）
9 6
抛光线
抛光线
四分之一转演示（2）
12 9
抛光面
四分之一转演示（3）
12 3
抛光面
四分之一转演示（4）
3 6
抛光面
四分之一转演示（5）
9 6
密封面
密封效果演示
六、在特定温度下不锈钢管耐压等级的修正
（七）阀件
名称： 用途：
针阀 （Needle Valve）
流量调节（有方向性）
名称： 用途：
单向阀 （Check Valve）
样品单向导通（有方向 性）
（八）阀件
（Q为屈服点，A、B、C、D、E为硫磷含量）
（Selective Valve）
检查螺帽和接头体连接是否紧密
4、合金结构钢（GB/T3077-1999）
用途：
此类钢多轧（锻）制成圆、方、扁型材和无缝钢管， 多用于制作机械产品中较重要和尺寸较大的零、部 件以及高压管道、容器等，此优质碳素结构钢更具
优良的综合力学性能。
、不锈钢
成分：
钢除含有（C、Si、Mn、P、S）五大元素外，主要 含有铬、镍合金元素
分类：
不锈钢 耐酸不锈钢 耐热不起皮不锈钢
用途：
耐酸不锈钢：此类钢制造的圆、板、带、丝、管等 被广泛用于化工设备、医疗器械，食品工业设备以 及家庭橱具和宾馆、饭店的装饰等 。
连接预处理柜内外管线
名称： 用途：
外螺纹卡套接头 (Male connector fitting) 连接管子和本体(容器)
（三）接头
（Selective Valve）
主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道 。

1.1、碳素结构钢
成分： 铁水+废钢（含一定量的硫和磷杂质）
Q195，Q215A、B，Q235A、B、C、D，Q255A、 B，Q275 （Q为屈服点，A、B、C、D为硫磷含量） 轧制成板材、型材（圆、方、扁、工、槽、角等） 及异型材。主要用于厂房、桥梁、船舶等建筑结构 和一般输送流体用管道。此类钢一般不经热处理直 接使用。
Fe + C + Si + Mn +微量元素
成分：
包括：钒（V）、铌（Nb）、钛（Ti）、铝（Al）、钼 （Mo）、氮（N）、和稀土（RE）
分类：
Q295A、B，Q345A、B、C、D、E，Q390A、B、 C、D、E，Q420A、B、C、D、E，Q460C、D、 E （Q为屈服点，A、B、C、D、E为硫磷含量）
（六）堵塞和管帽
名称：
用途：
堵塞 （Plug） 封闭某个卡套接口
名称： 用途：
管帽 （Die） 封闭某段管线
（七）阀件
名称： 用途：
针阀 （Needle Valve） 流量调节（有方向性）
名称： 用途：
单向阀 （Check Valve）
样品单向导通（有方向 性）
（八）阀件
名称： 用途：
旋塞阀 （Plug Valve） 快速开关阀（有方向性）
Swagelok卡套接头基本 知识介绍
主要内容
1、钢管的分类和选型
2、不锈钢管和普通螺纹管比较 3、
Swagelok卡套接头的分类和用途 4、 Swagelok卡套接头的安装 5、 Swagelok卡套接头密封原理 6、在特定温度下不锈钢管耐压等级的修正
常见的管材有哪些，它们各有什么用途？ 金属管材：

卡套式管接头的介绍一．单卡套式卡套接头单卡套式卡套管接头由三部分组成：接头体、卡套、螺母。

当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。

见（图 1）二、双卡套式卡套接头1．结构图（图2）2．双卡套的机械式抓紧设计优点：双卡套将密封功能和对卡套管的抓紧功能分开，每个卡套都针对其相应的功能进行了优化。

前卡套用于形成密封： ■ 与接头本体之间的密封 ■ 卡套管外径的密封。

旋转螺母时，后卡套将： ■ 沿轴向推进前卡套 ■ 沿径向施加一个有效的卡套管抓紧。

3．使用该产品的优点：■ 极佳的气体密封和卡套管抓紧作用 ■ 易于进行正确的安装■ 极好的抗振动疲劳性能和卡套管支撑图24、双卡套接头与不锈钢管的装配4.1保证所有零部件的清洁，在整个装配过程中不受污染。

4.2．管子的处理：4.2.1 管子表面插入卡套接头的部分要光滑完好，避免出现划伤等缺陷。

4.2.2 管子的端面要垂直于管的轴线，管口无毛刺。

4.2.3 管子如要弯曲，管端要预留一定的长度，见图 3 L值，要遵照接头的生产商给出的建议值，一般情况下，L的长度不小于3倍螺母的长度，否则会影响管子的插入和密封。

4.3安装小于1英寸或都25毫米管内径的卡套管接头的安装4.3.1第一步拿到卡套接头后，用手指轻轻地松开卡套接头螺母1/4圈。

（注意：最好不要拧下螺母）如不小心拧下后，装配时必须确保接头内的前，后卡套不缺少，并且处于正确的位置。

具体参考图44.3.3. 第二步，拿管子插到卡套接头里，注意一定要把管子插到底一直顶到卡套接头内壁的管肩上，具体参考图5用手指旋紧螺母，等指旋不动后就可以了。

4.3.3. 第三步：在卡套螺母的6点位置做一标记。

图6图3图4图5 图64.3.4.第四步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。

图7 图8如果是小尺寸的卡套管内径，如1/16英寸，1/8英寸，3/16英寸，2毫米，3毫米和4毫米，只要转四分之三圈（见图9）到图7的3点位置就可以了,安装尺寸大于1in.或者25mm 的世伟洛克（swagelok ）卡套管接头时请遵循本规范。

卡套接头标准卡套接头是一种常见的管道连接方式，用于连接管道系统中的不同部分，具有承压能力强、安装方便、密封性好等优点。

为了保证卡套接头的连接质量和安全性，制定了相应的标准，下面将对卡套接头标准进行详细介绍。

一、卡套接头的分类。

根据不同的连接方式和结构形式，卡套接头可以分为多种类型，主要包括法兰式卡套接头、螺纹式卡套接头、插焊式卡套接头等。

不同类型的卡套接头适用于不同的管道系统，具有各自特点和适用范围。

二、卡套接头的标准。

1. 材质标准，卡套接头的制造材料应符合相关标准要求，常见的材质有碳钢、不锈钢、合金钢等，其材质应具有良好的耐腐蚀性能和机械性能。

2. 尺寸标准，卡套接头的尺寸应符合国家标准或行业标准的规定，包括直径、壁厚、长度等方面的尺寸要求，以确保连接的准确性和稳固性。

3. 工艺标准，卡套接头的制造工艺应符合相关标准要求，包括成型、加工、热处理、表面处理等工艺环节，以保证产品质量和性能稳定。

4. 检测标准，卡套接头在生产制造过程中需要进行严格的检测，包括外观检查、尺寸检测、材质分析、压力测试等，以确保产品符合标准要求。

5. 标识标准，卡套接头应在产品上标注相关的标识信息，包括产品型号、材质、尺寸、标准编号等，以便于用户正确选择和使用。

三、卡套接头的应用范围。

卡套接头广泛应用于石油化工、电力、冶金、船舶、造纸、食品等行业的管道系统中，用于连接管道、阀门、泵等设备，具有重要的连接作用。

四、卡套接头的安装和维护。

在安装卡套接头时，应按照相关标准和要求进行操作，包括清洁管道、检查接头尺寸、涂抹密封剂等步骤，以确保连接的牢固和密封性。

在使用过程中，需要定期对卡套接头进行检查和维护，包括检查密封性能、防腐蚀处理、紧固螺栓等，及时发现并处理问题，以确保管道系统的安全运行。

五、卡套接头的质量保证。

作为管道连接的重要部件，卡套接头的质量直接关系到整个管道系统的安全性和稳定性，因此在选择和购买时应选择具有生产许可证和质量认证的正规厂家，确保产品符合标准要求。

卡套式管接头尺⼨标准⼀、概述卡套式管接头是⼀种⼴泛应⽤于管道连接的紧固件，具有结构紧凑、安装简便、密封性能好等特点。

其尺⼨标准是保证管接头与管道顺利连接的关键因素，对于保证管道系统的正常运⾏⾄关重要。

本⽂将对卡套式管接头的尺⼨标准进⾏详细阐述。

⼆、卡套式管接头尺⼨标准1.管⼦外径管⼦的外径是卡套式管接头选型的主要依据。

常⻅的管⼦外径规格有1/8英⼨、1/4英⼨、3/8英⼨、1/2英⼨、3/4英⼨和1英⼨等。

不同规格的管⼦外径对应不同的管接头型号，选择合适的管⼦外径是保证管道连接质量的前提。

2.管接头尺⼨卡套式管接头的尺⼨主要包括外径、内径和⻓度。

外径尺⼨通常与管⼦外径相同或略⼤于管⼦外径，以确保管接头能够紧密地安装在管⼦上。

内径尺⼨则根据管⼦的规格和管道系统的压⼒等级⽽定，以确保⾜够的流通⾯积和承压能⼒。

⻓度尺⼨则根据实际需要⽽定，但⼀般应保证⾜够的⻓度以便于安装和固定。

3.螺⺟与螺杆尺⼨螺⺟与螺杆是卡套式管接头中⽤于紧固管⼦的部件。

螺⺟的尺⼨通常与管接头尺⼨相匹配，⽽螺杆的尺⼨则根据实际需要选择。

在选择螺⺟与螺杆时，应注意其强度和耐磨性，以确保能够承受管道系统的压⼒和振动。

4.卡套尺⼨卡套是卡套式管接头中的核⼼部件，其尺⼨直接影响管接头的密封性能。

卡套的外径应与管⼦外径相适应，内径则应与管⼦外径有⼀定的间隙，以⽅便卡套能够紧密地卡在管⼦上。

同时，卡套的厚度和材料也应根据实际需要进⾏选择，以保证其具有⾜够的弹性和耐久性。

三、卡套式管接头尺⼨标准的实施与应⽤为了确保卡套式管接头的尺⼨标准得到有效实施，相关制造企业应加强质量管理体系建设，提⾼⼯艺控制⽔平，严格按照标准要求进⾏⽣产和检验。

同时，使⽤者也应注意选择符合标准要求的管接头，按照使⽤说明正确安装和操作，定期进⾏维护和保养，以提⾼卡套式管接头的使⽤效果和寿命。

此外，政府有关部⻔也应加强对卡套式管接头⾏业的监管⼒度，制定更加严格的法规和标准，推动⾏业的技术进步和创新发展。

卡套式管接头介绍 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。

适用压力范围：（G）25Mpa，（J）40Mpa。

2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。

因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。

3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。

（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。

旋紧螺母时，卡套在压力下被推进24°锥孔。

并随之下而变形，使卡套与接头体内锥面形成球面接触密封。

同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。

参见下图。

卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。

4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。

产品代号含义：5、订货须知：（1）用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。

（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。

本厂还生产H62铜材料的各种卡套式管接头。

其外形尺寸与GB标准相同，工作压力≤16Mpa，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。

卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。

适用压力范围：（G）25Mpa，（J）40Mpa。

2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。

因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。

3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。

（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。

旋紧螺母时，卡套在压力下被推进24°锥孔。

并随之下而变形，使卡套与接头体内锥面形成球面接触密封。

同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。

参见下图。

卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫1-也台垫圈片接头3-卡营牛螺母"配管圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。

4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m 至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。

产品代号含义：-_2解释：m-g 公称压力强,口『20的卡套式三逋管接头面粽推标记：雀接头熨0比3745.1-&5⑪标注标记：驾掇头工?口JB 1948-775、订货须知：（1）用户根据GB 标准或JB 标准或有关规格参数从目录中查到KT ※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。

（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。

本厂还生产H62铜材料的各种卡套式管接头。

其外形尺寸与GB 标准相同，工作压力<16Mpa ，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
