立林说明书立林说明书篇一：立林L8智能化可视对讲系统简易说明书立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。
网线两端水晶头做法相同，都是TIA/EIA-568B标准。
3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

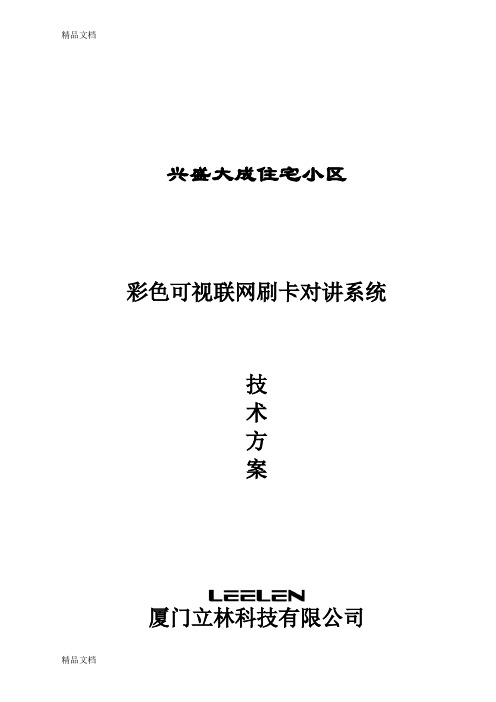

兴盛大成住宅小区彩色可视联网刷卡对讲系统技术方案厦门立林科技有限公司目录第一章前言 (2)第二章设计任务 (5)第三章设计依据 (6)第四章系统概述 (7)第五章可视对讲系统 (9)5．1、系统分析 (9)5．2、特性及功能 (10)5．3、系统构架图（图—1，图—2） ....................5．4、功能概述 (11)5．5、设置参数 (13)附：立林企业简介 (18)立林样板工程第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。
从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。
历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。
随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。
在中国，智能化建筑已被人们所接受，智能化社区的建设也如雨后春笋般地迅速发展，一大批卓有远见的房地产开发商已建成或正在建设具有安保及信息化宽带网络等智能系统的成功样板小区。
以家庭智能化为主的，可持续发展的，具有二十一世纪风范的智能化小区的建设目标是在先进的计算机技术、通信技术、控制技术与IC卡技术基础上采用系统基础集成方法，逐步建立一个沟通小区内部住户与住户、住户与小区综合服务中心、住户与外部社会的多媒体综合信息系统，为住户提供一个安全、舒适、便捷、节能、高效的生活环境。
置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。
秉承着科技营造智能新生活的北京数字立林科技有限公司，真诚为您提供——小区智能化系统全面解决方案第二章设计任务在本小区中，我们采用厦门立林公司生产的L8-5000系统的智能化住宅小区管理系统，依据设计为：设置一套彩色可视联网对讲系统——在塔/板楼各单元大门口设置一台可视对讲主机带门禁ID读卡器，可以与停车场实现一卡通功能；每户室内各设置一台彩色可视免提式分机能；（可扩展小区各住户的入户门、窗户口处各设置门磁、窗磁或幕帘探测器；在每户的厨房设置1套燃气探测器和电子阀门）利用现代化的安全防范和智能化的管理技术确保小区内人身和财产安全，用对讲系统方便安全地接受访客的出入,控制大门出入口；利用探测器实时报警给住户多了一套安全保障。
数字家园智能化小区可视对讲系统方案书厦门博易电子科技有限公司目录第一章前言 (3)第二章设计任务 (4)第三章设计依据 (5)第四章系统概述 (6)第五章可视对讲系统 (7)4．1、系统分析 (7)4．2、特性及功能.............................. 错误!未定义书签。
4．3、系统构架图.............................. 错误!未定义书签。
4．4、功能概述................................ 错误!未定义书签。
4．5、设置参数 (7)4.7、小区物业管理系统软件 (20)第六章售后服务承诺书 (27)（全国统一服务热线95105895） (27)一、服务制度 (27)二、维修计划书 (28)三、服务模式 (28)四、服务内容 (32)五、保修范围 (33)立林企业简介 (35)第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。
从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。
历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。
随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。
置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。
可视对讲系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、家庭红外报警、报警求助、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。
系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。
厦门常春藤物业管理有限公司公共设备、设施清单项目：永隆国际城鹭岛上郡系统名称：智能化、车场管理、电视监控2017 年 1 月10 日NO: 1序号设备名称型号、规格设备编号生产厂家安装位置备注1 栅栏杆道闸BCDL-LBLN—CS30NN CCT-ZLGDZ—001—004北京蓝卡科技股份有限公司地下车库出入口2 数字式车辆检测器BCJ—04 CCT—SZJCQ-001-004北京蓝卡科技股份有限公司地下车库出入口3 入口控制机BCP-CC—I CCT-RKKZJ-001—002 北京蓝卡科技股份有限公司地下车库出入口4 出口控制机BCP—CC-0 CCT-CKKZJ—001 北京蓝卡科技股份有限公司地下车库出入口5 立体式高清车牌识别网络摄像机主机BCHV-VLPR—K-SCCT—CPSB—001—003北京蓝卡科技股份有限公司地下车库出入口6 非接触式读卡器JSMJD05A CCT-DKQ-001-029 厦门立林科技有限公司出入口门禁7 两门网络控制器JSMJK02—20CCT—KZQ-001—002 厦门立林科技有限公司出入口门禁8 四门网络控制器JSMJK02-240ACCT—KZQ-001-008 厦门立林科技有限公司出入口门禁9 门禁主机Y06 CCT—MJZJ-001-002 厦门立林科技有限公司监控室10 出门按钮86型CCT-CMAN—001—029厦门立林科技有限公司出入口门禁11 光纤收发器单模双工CCT-GQSFQ-001—006 普联技术有限公司监控室厦门常春藤物业管理有限公司公共设备、设施清单项目：永隆国际城鹭岛上郡系统名称：智能化、车场管理、电视监控2017 年 1 月10 日NO：2序号设备名称型号、规格设备编号生产厂家安装位置备注12 接入层交换机8口CCT—JHJ-001—003 普联技术有限公司监控室13 门禁电源D12V/10A CCT-MJDY—001-012 厦门立林科技有限公司出入口门禁14 彩色可视管理机L8—5003VC—50/1CCT—KSGL—001 厦门立林科技有限公司监控室15 IP转换器L8—5005-5002IP CCT-ZHQ—001-005 厦门立林科技有限公司入户大堂弱电井16 IP转换器电源L8—5001K—160 CCT-ZHQDY——001—005 厦门立林科技有限公司入户大堂弱电井17 接入层交换机24口CCT-JHJ-001 普联技术有限公司监控室18 光纤配线架48口CCT—GQPXJ—001 厦门永锐智能科技有限公司监控室19 单元彩色可视主机L8-5002MGLC-10ISCCT-CSKSZJ-001-006 厦门立林科技有限公司入户大堂门禁20 围墙主机L8-5002MGLWC—10IS CCT-WQZJ—001 厦门立林科技有限公司监控室21 彩色可视分机L8—5004VCW7060CCT-CSKSFJ-001—696 厦门立林科技有限公司楼层住户22 主机开关电源L8—5001K-1260 CCT—ZJKGDY—001—045 厦门立林科技有限公司弱电井厦门常春藤物业管理有限公司公共设备、设施清单项目：永隆国际城鹭岛上郡系统名称：智能化、车场管理、电视监控2017 年 1 月10 日NO：3序号设备名称型号、规格设备编号生产厂家安装位置备注23 分机开关电源L8-5001K—3290 CCT—FJKGDY—001—062 厦门立林科技有限公司弱电井24 二合一控制器L8-5005-5109—D CCT-KZQ-001-174 厦门立林科技有限公司弱电井25 电梯半球摄像机SCD—2010P CCT-DTSXJ-001-012天津三星泰科光电子有限公司电梯轿厢26 20米彩色红外摄像机SCO—1020RPCCT—HWSXJ-001—046天津三星泰科光电子有限公司地下室27 彩色摄像机SCO-3000P CCT-CSSXJ-001—002 天津三星泰科光电子有限公司地下室28 彩色半球摄像机SCD—2022RPCCT-CSBQSXJ-001—007天津三星泰科光电子有限公司入户大堂29 16路视频光端机YHGTDT/R16V1FD—A CCT—GDJ-001-006深圳市宇航光通科技有限公司弱电井30 16路硬盘录像机DH—DVR1604HF-LCCT-LXJ-001—005 浙江大华技术股份有限公司监控室31 22″液晶监视器V A22-L30 CCT—JSQ-001-008 TCL集团股份有限公司监控室32 42″液晶监视器V A42—L11 CCT—JSQ—001 TCL集团股份有限公司监控室33 矩阵控制主机ADT8200-80V12P CCT-JZKZZJ-001 浙江大华技术股份有限公司监控室厦门常春藤物业管理有限公司制表: 审核：CCT/QR－6。
厦门立林保安电子有限公司JB-2400安全管理系统设计方案目录第一章系统概述第二章系统设备选型及功能特点第三章系统设计方案第四章施工方案第五章附录第一章系统概述安居方能乐业，然而怎样才能确保“安居”呢？厦门立林保安电子有限公司生产的JB-2400智能化小区安全管理系统是一个集可视防盗对讲、报警求助、抄“四表”、监视监控、通讯联网、物业管理为一体的多功能管理系统，该套系统可配接可视和不可视两种分机（可互相兼容），小区配置此套系统在带给业主安全的同时，也带来通讯便利。
来访者进入小区单元门口前，可在门口主机拨通住户分机，住户室内分机振铃，且住户可在室内分机屏幕看到来访者，以此判断是否接见来访者，若想接见可与来访者通话，按开锁键即可实现遥控开锁。
来访者进入单元楼门后，防盗门可在闭门器的作用下自动关闭，若不接见来访者可不提话机与来访者通话，避免不必要的打扰，确保小区内部的安宁。
为给住户提供在紧急情况下报警，或需要物业管理部门的帮助时呼叫管理中心，本系统在管理中心配置一台管理机，可与大楼所有分机实现通讯联网。
住户按下分机报警键报警求助时，管理机会有声光报警提示，管理人员可提机自动呼叫住户或按“*”键阅读报警信息，管理中心机可在任何状态下接收报警信息，并实时显示地址码、时间和日期，可储存多达582条报警信息便于管理人员查询。
如管理人员需要呼叫住户时，只需要在管理中心机的键盘上输入此住户所在的楼栋号及住户序号，住户分机振铃后，提起话机即可与管理人员通话。
第二章设备选型及功能特点一、管理中心机1．型号：JB-2400M2．技术参数（1）容量：可带248个门口主机及6台副管理机（2）16位LCD显示3．功能特点：（1）接收报警求助：分机可向管理机报警，管理机有报警提示音并显示报警信息，提机可自动呼叫住户并进行通话，可储存582条报警信息。
（2）呼叫功能：管理中心可选通住户分机并与住户实现双向对讲。
（3）监控功能：管理中心可随时对各门口主机进行监控。
数字家园智能化小区可视对讲系统方案书厦门博易电子科技有限公司目录第一章前言 (3)第二章设计任务 (4)第三章设计依据 (5)第四章系统概述 (6)第五章可视对讲系统 (7)4．1、系统分析 (7)4．2、特性及功能.............................. 错误!未定义书签。
4．3、系统构架图.............................. 错误!未定义书签。
4．4、功能概述................................ 错误!未定义书签。
4．5、设置参数 (7)4.7、小区物业管理系统软件 (20)第六章售后服务承诺书 (27)（全国统一服务热线95105895） (27)一、服务制度 (27)二、维修计划书 (28)三、服务模式 (28)四、服务内容 (32)五、保修范围 (33)立林企业简介 (35)第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。
从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。
历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。
随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。
置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。
可视对讲系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、家庭红外报警、报警求助、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。
系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。
不但能反映当今的先进水平，而且系统的开放性和标性满足了系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求。
第二章设计任务●呼市海亮小区工程共计3栋楼，3个单元，共计1007户。
小区每个楼栋底层大门口设置56台户户L8可视刷卡联网门口主机。
本系统要求采用户户可视刷卡联网对讲系统，采用总线布线方式，各单元门口主机与管理中心主机联网，实现门口主机、用户分机与管理中心机三方通话且可达到户户通，整体小区实现内部免费电话的功能。
用户可以自己设定开锁密码进入楼内。
住户呼叫管理中心机；通话保密，通话限时等。
第三章设计依据1、《民用建筑电气设计规范》JGJ/T16—922、《安全防范工程程序与要求》GA/T75—943、《安全防范系统通用图形符号》GA/T74—944、《防盗报警控制器通用技术条件》GB12663—905、《社会公共安全技术防范管理暂行办法》6、《中国电气装置安装工程施工及验收规范》GBJ232—827、《楼宇对讲电控防盗门通用技术条件》（GA/T72—94）8、《低压配电装置及线路设计规范》GBJ54—839、《楼宇对讲电控防盗安全要求》（DB/998—92）10、《中国有关部门对楼宇对讲系统工程安装（设计）的验收标》第四章系统概述随着经济的发展，社会的进步，提高生活质量，追求生活品质，已经成为成功人士安家置业首先考虑的因素，因此以绿色为主调、特色建筑和现代高科技相结合的社区、当之无愧地成为他们的首选，而建立在现代高科技平台上的智能化小区更好似脉脉佳人，待字阁中，自然风情万种，令人神往。
智能化住宅的建设目标是向人们提供更为便捷的信息通讯，更加安全舒适的居住环境和高效便利的物业管理。
本次设计, 本着先进性、科学性、稳定性及严密和可靠性的原则，在考虑了高质量选材与性能价格比等诸多因素后，我们选用秉承科技营造智能新生活的立林智能化L8型小区综合管理系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视/非可视防盗对讲、报警求助、四表集抄、监视监控、门禁、停车场管理、消费一卡通、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。
系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。
不但能反映当今的先进水平，而且系统的开放性和标性满足了系统所选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求。
系统建设始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则。
立林智能化L8型小区综合管理系统以完美的结构设计、优化的网络系统、先进的科技产品，展现智能化的园区、智能化的家居；以“真诚服务”为宗旨，以“满足用户需求”为已任，构建信息家园的今天，铺垫智能家居的明天。
第五章可视对讲系统4．1、系统分析系统分析彩色可视防盗对讲子系统是本小区智能管理系统的基础部分，它由可视门口主机、可视室内分机及中心管理主机等几部分。
本L8型系统，是经过国家建设部、公安部和厦门市科学委员会等机构认证的系统，系统有容量大、很强的适应性及兼容性，在可视防盗对讲的基础上，可以扩充有住户耗能表的自动抄收、主机或分机实现信息发布、分机可图像存储、室内智能报警、周界报警、视频监控、感应卡门禁及内部通讯等不同的子系统。
各个子系统利用防盗对讲系统网络传输部分，以及系统前端分机和终端的管理机，在设置自己的控制器和管理软件基础上，便可完成各自的控制功能。
因此，本系统具有经济、实用及先进性。
可视防盗对讲系统为小区内的住户、物业管理部门提供了内部通讯、遥控开关门等功能，每个小区来访者在进入小区时，经保安人员通过防盗对讲系统联络确认后方可进入小区；在小区单元门口处，再通过可视联网门口主机与室内住户联络，住户与其通话，确认许可后，住户遥控开启电锁让来访者进入或者凭IC感应卡开锁进入；同时，门口主机、管理中心机与室内分机三方之间都可以双向通话；管理中心实时接收小区住户分机紧急求助报警、门磁报警或幕帘探测器报警、燃气报警，这一过程都在管理中心的监管下，并有信息记录储存。
2、特性及功能1、单数据线通信：L8户户对讲系统在数据通信方面采用单根数据线进行数据传输的方式，与旧系统的双根数据线收发通信方式相比，单根数据线进行数据接收和发送传输，可以大大减少电线材料，节省施工费用，而且接线更简单，为现场施工和安装带来极大的便利。
2、检测防碰撞通信机制：单数据线通信方式采用检测防碰撞通信机制，实时监测数据线上数据的通信情况，保证数据按序排列传输，防止数据相互冲突，不仅不会影响系统的数据传输速度，而且数据传输的可靠性与稳定也更强。
3、音视频智能放大功能：L8户户对讲系统对通过的音视频信号具有选择性放大功能，系统工作时，只选择导通的那一路音视频信号进行放大，而其它通路则不加载信号，因此只有打开的那路音视频信号得到放大，提高系统的智能化性能，并且能够大大减少消耗的电能，节省能源，提高系统的带载能力。
4、编号方式灵活简单：L8户户对讲系统中，用户分机具有分机号码和内码（地址码）两种编号方式，并且这两种编号方式可由用户自己通过分机操作，自主设置分机号码和内码或主机操作送号来设置，而不必采用固定的剪号方式，因此对于用户来说更灵活、更方便。
给工程安装带来极大地方便。
5、自主设置拨号功能：L8户户对讲系统中，用户可以通过分机自己设置拨号位数、拨号方式等功能，这样，用户就可以根据自己习惯自行设置喜欢的拨号方式，或者换着不同的拨号方式操作，不仅可以增强用户体验操作分机的新鲜感，而且也增加了用户操作的灵活性，个性化十足。
6、入户线采用网线传输：L8户户对讲系统中，通过对信号传输电路进行改进，增大信号的传输强度，使得系统的用户终端短距离的设备之间可以采用网线代替原来的RVV线进行连接，大大降低成本，并且分机的接口采用水晶头接口的方式，用户使用普通的网线就可以方便地自己连接，产品具有DIY性能。
7、声音清晰宏亮：L8户户对讲系统中对音频电路进行了改善，使得系统的对讲音量增大，清晰度得到增强，特别是主机的声音指标可高达14dB，用户站在距离设备50公分的地方就可以清晰对讲。
8、相互呼叫灵活：L8户户对讲系统中，通过对软件的设计和改善，曾加了分机呼叫主机，分机呼叫管理机，分机跨栋呼叫主机等一系列新功能，这样用户不仅可以监视本栋楼的门口主机，也可以跨栋监视对方的主机，同时管理机也可以监视门口机等，这样可以增加系统功能的多样性和操作的灵活性。
特别针对不懂得使用的人，在他们要出门时，用户可以帮忙接通开锁。
9、双通道对讲功能：L8户户对讲系统中，通过软件创新改善和硬件改造，系统在内部对讲中可以实现双通道对讲功能，即在新系统中，可以同时允许两个用户进行内部呼叫，并且进入对讲，呼通后双方可以各自进行通话对讲，不会相互影响。
10、多任务操作功能：L8户户对讲系统中在不相互占线的情况下，可以实现多任务工作的功能。
例如，在用户之间进行内部通话的同时，主机与管理机之间也可以相互进行呼叫对话，而且不会将内部对讲切断，造成用户不便。
11、内码呼叫功能：L8户户对讲系统中，分机拥有分机号码和分机内码两个号码，并且分机可以通过内码呼叫分机。
例如，同一个内码的两台分机，用户只需按“摘机键+开锁键”就可以呼叫相同内码的分机，这种功能可以用在同一户家庭里的不同分机，可以大大方便用户使用。
12、高性价比的图像存储和信息发布：L8户户对讲系统中，一台四合一控制器可带30户，每一户可存32张图像、64条个人信息、64条公共信息。
采用中间设备来实现图像存储和信息发布功能打破了原先在终端设备实现时低造价无法实现的神话。
13、四合一接口连线不区分端口：L8户户对讲系统中，分机与四合一控制器的连接不必区别端口，即多台分机可以连接在四合一控制器的不同端口上，也可以同时连接在四合一控制器的同一个端口上，只要不超出四合一控制器的带载能力，都能保证系统正常工作，可以大大方便施工人员连接安装。
14、自我保护功能：L8户户对讲系统中，各个设备具有自我保护功能，一旦系统通信出现异常而使设备进入异常或死循环状态时，系统的设备会自我判断并在一段时间后自我挂机或复位，恢复正常工作状态。
15、芯片擦除功能：L8户户对讲系统中，主机通过软件改善，新增加了FLASH芯片擦除功能，即主机一旦进行FALSH芯片擦除操作后，所有存储在FALSH芯片中的信息都被删除掉，如用户普通卡号、巡更卡号、分机号等信息。
这样，如果主机需要重新对所有用户进行注册或编号时，可以使用该功能，将大大方便管理人员的操作。
16、单户删除功能：L8户户对讲系统中，主机新增加了删除单个用户的功能，即主机可以单独对某一用户进行删除，删除完毕后，该用户的信息将不再存在。
