全站仪使用教程文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）全站仪的使用方法培训教程一、使用方法理论知识讲解二、仪器与理论结合讲解三、全站仪在施工现场主要使用方面讲解四、全站仪仪器使用及保养方面讲解一、使用方法理论知识讲解1、测量前的准备工作。
1）.电池的安装(注意：测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）.仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）.竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周(望远镜处于盘左，当物镜穿过水平面时)，竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
注意：每当打开仪器电源时，必须重新设置和的指标。
4）.调焦与照准目标。
操作步骤与一般经纬仪相同，注意消除视差。
2、角度测量1）.首先从显示屏上确定是否处于角度测量模式，如果不是，则按操作转换为角度模式。
2）.盘左瞄准左目标A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目标B，读取显示读数。
3）.同样方法可以进行盘右观测。
4）.如果测竖直角，可在读取水平度盘的同时读取竖盘的显示读数。
3、距离测量1）.首先从显示屏上确定是否处于距离测量模式，如果不是，则按操作键转换为距离模式。
2）.照准棱镜中心，这时显示屏上能显示箭头前进的动画，前进结束则完成坐标测量，得出距离，HD为水平距离，VD为倾斜距离。
4、坐标1）.首先从显示屏上确定是否处于坐标测量模式，如果不是，则按操作键转换为坐标模式。
2）.输入本站点O点及后视点坐标，以及高、高。
全站仪的基本使用步骤全站仪是一种用于测量地面点的空间坐标和角度的高精度测量仪器。
它由光学、机械和电子三部分组成，广泛应用于土木工程、建筑工程、矿山勘探等领域。
本文将介绍全站仪的基本使用步骤，帮助初学者快速上手。
步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1.选择合适的全站仪：根据实际需求选择型号和品牌，确保满足测量要求。
2.检查设备：检查全站仪是否完好无损，包括镜头、显示屏、电池等部分。
3.安装三脚架：将三脚架打开并调整至合适的高度，确保稳定性。
4.调平全站仪：使用调平器或水平管等工具将全站仪调平，以确保后续测量的准确性。
步骤二：设置基准点在进行实际测量之前，需要设置一个基准点作为参考。
可以选择已知坐标的点作为基准点，或者通过GPS等方式获取基准点的坐标。
1.安装反射器：在基准点上安装一个反射器，确保全站仪能够精确测量到该点的坐标。
2.测量基准点：将全站仪对准基准点上的反射器，并进行测量。
根据测量结果，记录下基准点的坐标。
3.设置坐标系统：根据实际需求，选择合适的坐标系统，并将基准点的坐标设置为原点。
步骤三：进行目标测量在完成了前两个步骤后，就可以开始进行目标测量了。
目标可以是建筑物、地形等需要测量的对象。
1.选择目标：根据实际需求，在全站仪上选择需要测量的目标。
可以通过镜头放大、调整焦距等方式精确定位目标。
2.锁定目标：将全站仪对准目标，并使用水平和垂直角度锁定目标。
在锁定过程中，可以通过观察显示屏上的图像调整角度，确保精确锁定。
3.测量距离：使用全站仪内置的距离测量功能，对目标进行距离测量。
根据实际情况，可以选择单次测量或连续测量模式。
4.记录坐标：根据测量结果，记录下目标点的坐标。
可以通过全站仪的数据存储功能进行保存，或者直接手动记录。
步骤四：数据处理与分析在完成了目标测量后，需要对测得的数据进行处理与分析，以得到最终的结果。
1.导出数据：将全站仪中存储的数据导出到计算机或其他设备中。
全站仪的使用教程介绍全站仪是一种用于测量地面点位坐标的仪器。
它主要由望远镜、调焦系统、测角系统和距离测量系统等部分组成。
全站仪广泛用于土地测量、建筑施工、道路工程等领域。
本文将介绍全站仪的基本使用方法和注意事项，帮助您更好地使用全站仪进行测量工作。
步骤一：设置全站仪在使用全站仪之前，首先需要进行一些设置。
以下是设置全站仪的步骤：1.安装三脚架：将三脚架打开，调整脚架高度，确保脚架稳固地放置在地面上。
2.安装全站仪：将全站仪组件安装在三脚架上，确保全站仪的水平仪指示器在水平位置。
3.校准：进行水平校准操作，确保全站仪的水平。
4.调整望远镜：通过调节望远镜的镜头和焦距，使其对准测量点。
步骤二：进行测量完成全站仪的设置后，可以开始进行测量。
以下是测量的步骤：1.瞄准目标：通过望远镜观察目标点，通过调节望远镜和调焦系统，使其清晰可见。
2.测量角度：使用全站仪的测角系统，测量目标点与参考点之间的水平角和垂直角。
3.距离测量：使用全站仪的距离测量系统，测量目标点与仪器之间的水平距离。
4.记录数据：将测量得到的角度和距离数据记录下来。
5.移动测量：如果需要测量其他点位，可以将全站仪移动到新的位置，重复上述步骤进行测量。
步骤三：数据处理完成测量工作后，需要对测量数据进行处理，以得到最终的测量结果。
以下是数据处理的步骤：1.数据导入：将测量数据导入计算机，并使用相关软件进行处理。
2.数据校正：根据实际情况，对测量数据进行校正，确保数据的准确性。
3.数据分析：使用相应的数据处理工具，对测量数据进行分析，得出所需的测量结果。
4.报告输出：将测量结果整理成报告，并输出成文档或打印出来供参考。
注意事项在使用全站仪进行测量时，需要注意以下事项：1.定期校准：建议定期对全站仪进行校准，以保证测量的准确性。
2.防止遮挡：在测量时，要确保目标点没有被树木、建筑物等遮挡。
3.环境因素：尽量在风力较小、天气晴朗的情况下进行测量，以减少环境因素对测量结果的影响。
全站仪基本操作步骤全站仪是一种用于测量地球表面上点的三维空间坐标的高精度仪器，广泛应用于土木工程、地质勘探、建筑施工等领域。
掌握全站仪的基本操作步骤对于工程测量人员来说至关重要。
下面将介绍全站仪的基本操作步骤。
1. 设置全站仪首先，将全站仪放置在一个平稳的基准面上，确保其水平。
然后打开仪器，进行初始化设置，包括校准水平仪、设置仪器的工作模式和测量单位等。
根据实际测量需要，选择合适的仪器设置。
2. 瞄准目标使用全站仪的望远镜对准需要测量的目标点，通过调整仪器的水平和垂直角度，确保目标点在准确的测量范围内。
在瞄准目标时，可以通过望远镜内的准线和横线进行调整，以确保测量的准确性。
3. 进行测量当目标点准确瞄准后，可以进行测量操作。
根据实际需要，可以选择测量水平角、垂直角、距离等参数。
全站仪会自动记录测量数据，并在显示屏上显示测量结果。
在测量过程中，需要确保仪器的稳定和准确性，避免外部干扰对测量结果产生影响。
4. 数据处理测量完成后，可以将测量数据导出到计算机或其他设备进行进一步处理。
通过数据处理软件，可以对测量结果进行分析、绘制图表、生成报告等操作，提高测量数据的可视化和准确性。
5. 仪器校准和维护定期对全站仪进行校准和维护是保证测量准确性的重要步骤。
在使用全站仪之前，需要进行仪器的校准，确保其准确性和稳定性。
同时，定期清洁仪器的镜头、传感器等部件，保持仪器的工作正常。
总的来说，全站仪的基本操作步骤包括设置仪器、瞄准目标、进行测量、数据处理和仪器校准和维护。
掌握这些操作步骤，可以提高测量的准确性和效率，确保工程测量的质量和可靠性。
希望以上内容对您有所帮助。
如果您还有其他问题，欢迎继续咨询。
全站仪的使用方法与技巧引言：全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。
本文将介绍全站仪的使用方法与技巧，帮助读者更好地掌握全站仪的操作技能。
一、全站仪的基本概念与构成全站仪是一种通过测量角度和距离来确定地面上某一点坐标的测量工具。
全站仪主要由测角部分、测距部分和数据处理部分组成。
测角部分主要包括水平角和垂直角测量功能，测距部分可通过红外线或电磁波等方式进行测距。
二、全站仪的使用步骤1. 设置全站仪：首先，打开全站仪并将其放置在稳固的三脚架上。
调平全站仪，通过调整三脚架螺丝使全站仪水平。
然后，使用激光瞄准器校准测距仪。
2. 设定测量参数：在全站仪的操作界面上，根据具体测量需要选择相应的测量模式。
设置测量单位、角度单位和水平仪灵敏度等参数。
3. 目标点测量：使用全站仪瞄准目标点并进行测量。
在确定目标点后，全站仪会自动记录水平和垂直角度，并通过测距部分测量目标点与全站仪之间的距离。
4. 数据处理与记录：全站仪可以将测量数据实时传输到计算机或数据收集设备上。
使用数据处理软件对测量数据进行处理，并生成地形图和测量报告。
同时，将测量数据存档用于后续分析和比较。
三、全站仪的注意事项1. 保护全站仪：使用全站仪时要注意避免碰撞或摔落，避免长时间暴露在高温、潮湿或恶劣环境中。
在不使用时，应将全站仪放置在干燥、通风的地方。
2. 定期校准：全站仪应定期校准以确保测量精度。
校准包括水平校正和垂直校正，通过校准能够提高测量的准确性。
3. 数据保护：在测量过程中，要注意及时备份测量数据，避免数据丢失或损坏。
同时，使用密码或加密功能保护数据的隐私和安全。
四、全站仪的应用技巧1. 多基准点测量：在大范围测量时，可以选择多个基准点进行测量，以提高测量的准确性和可靠性。
2. 使用激光点：在瞄准目标点时，可以使用激光点辅助瞄准，提高目标点定位的准确性。
3. 水平仪的使用：利用全站仪上的水平仪进行调平操作，可以确保全站仪的水平度，从而提高测量结果的准确性。
全站仪使用图文教程（通用版）展开全文全站仪是我们工程测量接触到最多的测量仪器之一。
合格的工程测量专业就得对全站仪玩得溜，玩得转。
如何才能达到合格的工程测量全站仪的操作水平。
身为工程测量专业出身的我们以中海达ATS-320R为例，为你一一分解。
一、测量准★ 对中★ 整平★ 仪器参数初始设置· 选择择项目文件· 输入温度气压（影响仪器测距乘常数）· 确认测量单位，测角模式· 确认测距模式（单次、均值、连续等）· 确认反射体模式（棱镜、无棱镜、反光板）· 棱镜常数（-30或0）· 改正方式开关等（补偿开关、地球曲率、两差等）二、关于设站· 设站的目的是什么？答：确定站点坐标和北方向。
· 用户可以自己自由定义北方向（N坐标方向）· 如果要使用大地坐标系，那么一定要有绝对的坐标点，作为站点和后视点，这样定出的北方向就是绝对的大地坐标系的北方向。
1、已知点设站：· 已知站点坐标、后视坐标· 已知站点坐标、后视角度注意：都需要瞄准后视点（后视角：以N方向起始，顺时针角度增加）2、后方交会设站：利用对几个已知点的测量，来确定站点坐标及北方向。
注意：设站后的角度，有的仪器设站和设角分开，但是基本是测量最后一点后，仪器不能移动和转动。
三、坐标测量1、全站仪采用三角函数解算原理测量：2、数据采集流程：4、工程放样测量：5、了解放样①放样包括：★ 角度距离放样——已知目标点与测站点之间的角度和距离★ 点投影放样——根据基线和投影数据计算坐标再进行放样★ 等间距放样——根据一条线段的两个端点和等距个数，计算每个等距点的坐标进行放样②放样能干啥:★ 将理论上的点位在实地测量出来★ 测量过程是反复测量，两人配合，仪器端人员指挥棱镜端人员根据测量结果移动棱镜，直到最后测量差值在3mm之内★ 一般方法是先将角度归零，再进行前后移动四、偏心测量当棱镜直接架设有困难时，此模式是十分有用的，如在树木的中心。

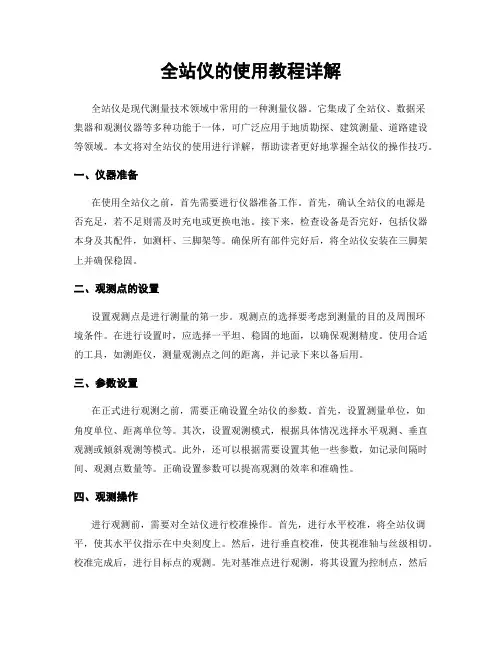

全站仪的使用教程详解全站仪是现代测量技术领域中常用的一种测量仪器。
它集成了全站仪、数据采集器和观测仪器等多种功能于一体，可广泛应用于地质勘探、建筑测量、道路建设等领域。
本文将对全站仪的使用进行详解，帮助读者更好地掌握全站仪的操作技巧。
一、仪器准备在使用全站仪之前，首先需要进行仪器准备工作。
首先，确认全站仪的电源是否充足，若不足则需及时充电或更换电池。
接下来，检查设备是否完好，包括仪器本身及其配件，如测杆、三脚架等。
确保所有部件完好后，将全站仪安装在三脚架上并确保稳固。
二、观测点的设置设置观测点是进行测量的第一步。
观测点的选择要考虑到测量的目的及周围环境条件。
在进行设置时，应选择一平坦、稳固的地面，以确保观测精度。
使用合适的工具，如测距仪，测量观测点之间的距离，并记录下来以备后用。
三、参数设置在正式进行观测之前，需要正确设置全站仪的参数。
首先，设置测量单位，如角度单位、距离单位等。
其次，设置观测模式，根据具体情况选择水平观测、垂直观测或倾斜观测等模式。
此外，还可以根据需要设置其他一些参数，如记录间隔时间、观测点数量等。
正确设置参数可以提高观测的效率和准确性。
四、观测操作进行观测前，需要对全站仪进行校准操作。
首先，进行水平校准，将全站仪调平，使其水平仪指示在中央刻度上。
然后，进行垂直校准，使其视准轴与丝级相切。
校准完成后，进行目标点的观测。
先对基准点进行观测，将其设置为控制点，然后根据需要观测其他目标点。
在观测过程中，需要准确对准仪器，并保持稳定，避免人为误差的产生。
五、数据处理和导出完成观测后，全站仪会自动记录相关数据。
可以通过连接数据采集器或将存储卡导入电脑，将数据进行传输和导出。
导出的数据可以进行后续处理，如三角测量、坐标计算等。
同时，全站仪还支持数据的实时传输和显示功能，可以方便地进行现场数据分析，检查测量结果的准确性。
六、常见问题及解决方法在使用全站仪的过程中，可能会遇到一些常见问题。
例如，测量结果与实际情况存在偏差，可能是由于环境因素或人为操作导致的。
使用全站仪测量的步骤与技巧全站仪是一种高精度测量仪器，广泛应用于工程测量、土地测绘、建筑施工等领域。
它可以同时测量水平角、垂直角和斜距，准确度高、操作简便，因此备受工程师和测量员的青睐。
本文将介绍使用全站仪进行测量的步骤与技巧，希望对初学者有所帮助。
一、准备工作在使用全站仪进行测量之前，首先需要进行一些准备工作。
首先，检查全站仪是否处于正常工作状态，包括电池电量、仪器的调准情况等。
其次，选择合适的测量基准点，并确保其地面平整、稳固，以保证测量的准确性。
此外，还需要根据实际情况选择合适的测量模式，如角度测量、距离测量等。
二、测量点的设置在进行测量之前，需要设置测量点。
首先，在测量点的位置上打上标记，以便于后续的测量工作。
在设置测量点时，应尽量选择平坦的地面，并避免有高大建筑物或大树等遮挡物的位置。
对于需要进行高程测量的点，可以使用水平标杆进行设置，以保证测量的准确性。
三、仪器的调准在开始测量之前，需要对全站仪进行调准。
调准的目的是确保全站仪测量的准确性和可靠性。
首先，进行水平仪的调准。
使用调准器找出水平仪的误差，并进行调整，使其准确水平。
其次，进行垂直仪的调准。
同样使用调准器找出垂直仪的误差，并进行调整，使其准确垂直。
最后，进行距离仪的调准。
使用标准板进行距离仪的校准，以保证测量的准确性。
四、进行测量在调准完成后，可以开始进行测量。
首先，选择合适的测量模式，如角度测量、距离测量等。
然后，将全站仪对准所需测点，并进行测量。
在进行角度测量时，应注意保持全站仪稳定，避免仪器晃动或受到外界干扰。
测量完成后，将测得的数据记录下来，并对其进行分析和处理。
五、数据处理与分析测量完成后，需要对所得数据进行处理和分析。
首先，将测得的角度和距离数据进行校正，以纠正由于测量误差等原因引起的偏差。
然后，可以使用相应的软件对数据进行进一步处理，如绘制测量平面图、计算测点坐标等。
最后，对处理后的数据进行分析，以帮助解决实际问题或评估测量结果的准确性。
全站仪操作基本步骤全站仪可是测量小能手呢，那它的操作步骤也不难哦。
一、仪器安置。
要找个合适的地方把全站仪放好呀。
这个地方得相对平坦、开阔，不能有太多障碍物影响测量视线。
把三脚架支好，高度调整到合适的位置，让自己操作起来比较舒服。
然后把全站仪小心地放到三脚架上，拧紧螺丝固定住。
二、对中。
这就像给全站仪找个准确的家的中心位置呢。
可以通过移动三脚架的两条腿来粗略对中，让全站仪的中心标记大概对准地面上的控制点。
接着用仪器上的脚螺旋来精确对中，看着对中器里的十字丝，把中心标记精准地对准控制点，这个时候要很细心哦。
三、整平。
整平就是让全站仪处于水平状态啦。
先转动脚螺旋让圆水准气泡居中，这是初步整平。
然后再看管水准气泡，通过调整脚螺旋让管水准气泡在两个垂直方向都居中。
这个过程就像给全站仪找个舒服的水平姿势，要有点耐心，调的时候要慢慢的，不然很容易又偏了。
四、开机设置。
按下开机键，等仪器启动后，要设置一些基本参数呢。
像测量单位呀，是用米还是英尺之类的，还有温度、气压这些环境参数也要设置好，这样测量出来的数据才更准确哦。
就像给全站仪打个预防针，告诉它现在的环境情况呢。
五、后视定向。
找到一个已知的后视点，用全站仪的望远镜瞄准这个点。
然后在仪器里输入这个后视点的坐标或者方位角等信息，这一步就像是给全站仪指明一个方向，告诉它从这个方向开始测量啦。
六、测量。
现在就可以开始测量啦。
可以测量角度、距离、坐标等各种数据。
把全站仪的望远镜对准要测量的目标点，按下相应的测量键，仪器就会显示出测量结果啦。
是不是很神奇呢？全站仪的操作虽然看起来步骤有点多，但只要按照这些步骤一步一步来，多练习几次，就能熟练掌握啦。
全站仪的使用教程+图文解说，看这篇就够了！导读全站仪，即全站型电子速测仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪的构成电子全站仪由电源部分、测角系统、测距系统、数据处理部分（CPU）、通讯接口、显示屏、键盘等组成。
（1）同轴望远镜全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。
使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。
棱镜杆（2）双轴自动补偿作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。
而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正（某些全站仪纵轴最大倾斜可允许至±6′）。
也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。
（3）键盘键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。
（4）存储器全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。
（5）通讯接口全站仪可以通过 BS–232C 通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。
全站仪的使用步骤（1）安置全站仪将全站仪安置于测站，反射棱镜安置于目标点。
对中及整平方法与光学经纬仪相同。
新型全站仪还具有激光对点功能，其对中方法为：安置、整平仪器，开机后打开激光对点器，松开仪器的中心连接螺旋，在架头上轻移仪器，使显示屏上的激光对点器的光斑对准地面测站点的标志，然后拧紧连接螺旋，同时旋转脚螺旋使管水准气泡居中，再按ESC 键自动关闭激光对点器即可。
