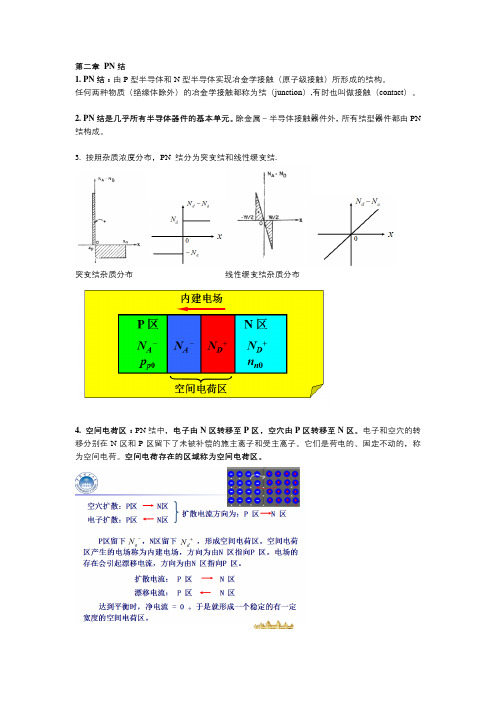

第二章PN结1. PN结：由P型半导体和N型半导体实现冶金学接触（原子级接触）所形成的结构。

任何两种物质（绝缘体除外）的冶金学接触都称为结（junction）,有时也叫做接触（contact）。

2. PN结是几乎所有半导体器件的基本单元。

除金属－半导体接触器件外，所有结型器件都由PN 结构成。

3. 按照杂质浓度分布，PN 结分为突变结和线性缓变结.突变结杂质分布线性缓变结杂质分布4. 空间电荷区：PN结中，电子由N区转移至P区，空穴由P区转移至N区。

电子和空穴的转移分别在N区和P区留下了未被补偿的施主离子和受主离子。

它们是荷电的、固定不动的，称为空间电荷。

空间电荷存在的区域称为空间电荷区。

5. 内建电场：P区和N区的空间电荷之间建立了一个电场——空间电荷区电场，也叫内建电场。

PN结自建电场：在空间电荷区产生缓变基区自建电场：基区掺杂是不均匀的，产生出一个加速少数载流子运动的电场，电场沿杂质浓度增加的方向，有助于电子在大部分基区范围内输运。

大注入内建电场：在空穴扩散区（这有利于提高BJT的电流增益和频率、速度性能）。

6. 内建电势差：由于内建电场，空间电荷区两侧存在电势差，这个电势差叫做内建电势差（用表示）。

7. 费米能级：平衡PN结有统一的费米能级。

准费米能级：当pn结加上外加电压V后，在扩散区和势垒区范围内，电子和空穴没有统一的费米能级，分别用准费米能级。

8. PN结能带图热平衡能带图平衡能带图非平衡能带图正偏压：P正N负反偏压：P负N正9. 空间电荷区、耗尽区、势垒区、中性区势垒区：N区电子进入P区需要克服势垒，P区空穴进入N区也需要克服势垒。

于是空间电荷区又叫做势垒区。

耗尽区：空间电荷区内的载流子完全扩散掉，即完全耗尽，空间电荷仅由电离杂质提供。

这时空间电荷区又可称为“耗尽区”。

中性区：PN结空间电荷区以外的区域(P区和N区)。

耗尽区主要分布在低掺杂一侧，重掺杂一边的空间电荷层的厚度可以忽略。

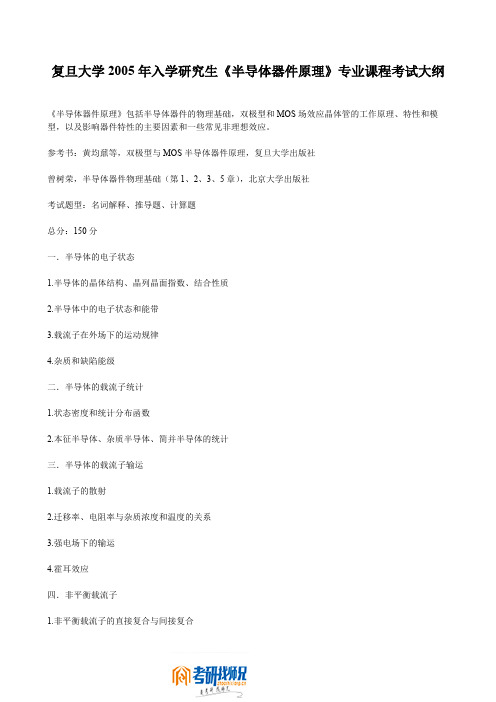

复旦大学2005年入学研究生《半导体器件原理》专业课程考试大纲《半导体器件原理》包括半导体器件的物理基础，双极型和MOS场效应晶体管的工作原理、特性和模型，以及影响器件特性的主要因素和一些常见非理想效应。

参考书：黄均鼐等，双极型与MOS半导体器件原理，复旦大学出版社曾树荣，半导体器件物理基础（第1、2、3、5章），北京大学出版社考试题型：名词解释、推导题、计算题总分：150分一．半导体的电子状态1.半导体的晶体结构、晶列晶面指数、结合性质2.半导体中的电子状态和能带3.载流子在外场下的运动规律4.杂质和缺陷能级二．半导体的载流子统计1.状态密度和统计分布函数2.本征半导体、杂质半导体、简并半导体的统计三．半导体的载流子输运1.载流子的散射2.迁移率、电阻率与杂质浓度和温度的关系3.强电场下的输运4.霍耳效应四．非平衡载流子1.非平衡载流子的直接复合与间接复合2.陷阱效应3.载流子的扩散运动、双极扩散4.连续性方程五．pn结、金半接触以及异质结1.平衡pn结的特性2.pn结的电流-电压特性3.pn结的势垒电容与扩散电容4.pn结的开关特性5.pn结的击穿6.金半接触能带图以及电流-电压特性7.欧姆接触8.异质结能带图以及二维电子气六．双极型晶体管的直流特性1.双极型晶体管的基本原理2.双极型晶体管的直流特性及其非理想现象3漂移晶体管的直流特性4.双极型晶体管的反向特性5.Ebers-Moll方程七．双极型晶体管的频率特性与开关特性1.低频小信号等效电路2.放大系数的频率特性以及相关的几个时间常数3.高频等效电路4漂移晶体管、异质结双极型晶体管的基本原理5.电荷控制理论与双极型晶体管开关时间八．半导体表面与MOS结构1.半导体表面空间电荷层的性质2.实际Si-SiO2界面3.理想与实际MOS结构的C-V特性九．MOS场效应晶体管的直流特性1.MOSFET的结构和工作原理2.MOSFET的阈值电压以及影响因素3.MOSFET的输出特性和转移特性（包括亚阈值特性和其它二级效应）4.MOSFET的直流参数5.MOSFET的击穿特性6.MOSFET的小尺寸效应原理7.载流子速度饱和以及短沟道MOSFET的直流特性8.MOSFET的按比例缩小规律十．MOSFET的频率特性与开关特性1.MOSFET的交流小信号等效电路2.MOSFET的高频特性3.常见MOS倒相器及其开关特性。

2—1．P N +结空间电荷区边界分别为p x -和n x ，利用2T V Vi np n e =导出)(n n x p 表达式。

给出N 区空穴为小注入和大注入两种情况下的)(n n x p 表达式.解:在n x x =处 ()()⎪⎪⎩⎪⎪⎨⎧⎪⎭⎫ ⎝⎛-=⎪⎭⎫⎝⎛-=KT E E n x n KT E E n x p i Fn in n FP i i nn exp exp()()VT V i Fp Fn i n n n n e n KT E E n x n x p 22exp =⎪⎪⎭⎫ ⎝⎛-= 而()()()000n n n n nn n n n n n n p x p p p n x n n n p x =+∆≈∆=+∆=+ （n n n p ∆=∆）()()TTV V in n n V V in n n en p n p e n n n p 2020=∆+⇒=∆+2001TV V n i n n n p n p e n n ⎛⎫⇒+=⎪⎝⎭ T V V 22n n0n i p +n p -n e =0n p =(此为一般结果） 小注入：（0n n n p <<∆）T T V V n V V n i n e p e n n p 002== ()002n n i p n n =大注入: 0n n n p >>∆ 且 n n p p ∆= 所以 TV V inen p 22=或 TV Vi n en p 2=2-2．热平衡时净电子电流或净空穴电流为零,用此方法推导方程20lni ad T p n n N N V =-=ψψψ。
