MOSFET介绍解读MOSFET（金属-氧化物半导体场效应晶体管）是一种常用的场效应晶体管，是现代电子设备中的重要组成部分。
它具有高速开关速度、低功耗和较低的驱动电压等优势，广泛用于各种集成电路和功率电子应用中。
本文将对MOSFET进行介绍和解读。
MOSFET是一种三端器件，包括源极(S)、漏极(D)和栅极(G)。
它是由P型或N型半导体基片、氧化层和金属电极组成。
栅极下方通过氧化层与基片隔离，形成栅氧化物层，从而实现对栅极与基片之间的电荷的控制。
MOSFET的工作原理是通过调节栅极电场来控制漏极和源极之间的电流。
当MOSFET的栅极电压低于阈值电压时，它处于截止状态，漏极和源极之间的电阻很大，几乎没有电流通过。
当栅极电压高于阈值电压时，MOSFET处于开启状态，可以通过控制栅极电压来控制漏极和源极之间的电流大小。
此特性使得MOSFET成为理想的开关器件。
此外，MOSFET还具有较低的驱动电压要求。
由于栅极控制电路的电流很小，MOSFET可以通过低电压驱动，减少功耗和成本。
这也为集成电路提供了更多的设计灵活性。
然而，MOSFET也存在一些局限性和挑战。
首先，栅极电荷的建立和移除需要一定的时间，导致MOSFET的开关速度受到限制。
其次，MOSFET 的工作温度范围较窄，而且对温度的敏感性较高。
另外，MOSFET在高电压应用中也存在一些问题，如漏电和击穿等。
为了克服这些挑战，研究人员和工程师不断改进MOSFET的设计和制造工艺。
例如，引入新的材料和结构可以提高MOSFET的开关速度和功率密度。
而采用新的封装和散热技术可以提高MOSFET的功率处理能力和热稳定性。
总的来说，MOSFET是一种重要的半导体器件，具有许多优点，如低功耗、高速开关速度和较低的驱动电压要求。
它在各种领域的应用广泛，包括集成电路、功率电子、射频和通信等。
通过不断的研究和创新，MOSFET的性能将进一步得到改善，为我们的现代电子设备提供更高效、更可靠的解决方案。

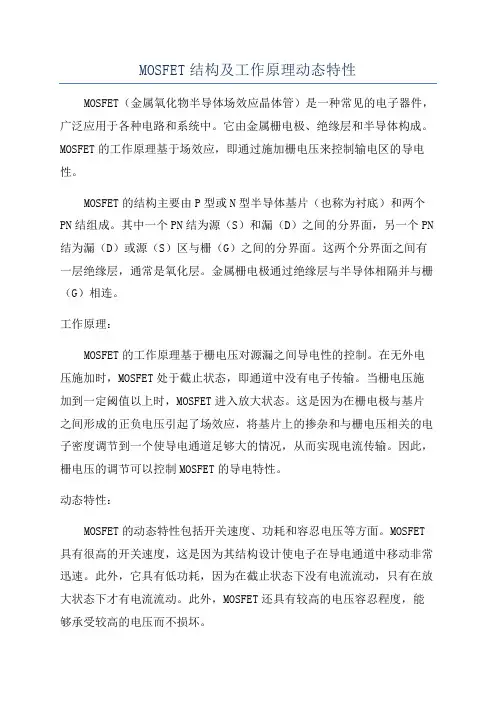

MOSFET结构及工作原理动态特性MOSFET（金属氧化物半导体场效应晶体管）是一种常见的电子器件，广泛应用于各种电路和系统中。
它由金属栅电极、绝缘层和半导体构成。
MOSFET的工作原理基于场效应，即通过施加栅电压来控制输电区的导电性。
MOSFET的结构主要由P型或N型半导体基片（也称为衬底）和两个PN结组成。
其中一个PN结为源（S）和漏（D）之间的分界面，另一个PN 结为漏（D）或源（S）区与栅（G）之间的分界面。
这两个分界面之间有一层绝缘层，通常是氧化层。
金属栅电极通过绝缘层与半导体相隔并与栅（G）相连。
工作原理：MOSFET的工作原理基于栅电压对源漏之间导电性的控制。
在无外电压施加时，MOSFET处于截止状态，即通道中没有电子传输。
当栅电压施加到一定阈值以上时，MOSFET进入放大状态。
这是因为在栅电极与基片之间形成的正负电压引起了场效应，将基片上的掺杂和与栅电压相关的电子密度调节到一个使导电通道足够大的情况，从而实现电流传输。
因此，栅电压的调节可以控制MOSFET的导电特性。
动态特性：MOSFET的动态特性包括开关速度、功耗和容忍电压等方面。
MOSFET 具有很高的开关速度，这是因为其结构设计使电子在导电通道中移动非常迅速。
此外，它具有低功耗，因为在截止状态下没有电流流动，只有在放大状态下才有电流流动。
此外，MOSFET还具有较高的电压容忍程度，能够承受较高的电压而不损坏。
总结：MOSFET的结构由金属栅电极、绝缘层和半导体构成。
它的工作原理基于栅电压对源漏之间导电性的控制。
在无外电压施加时，MOSFET处于截止状态，而施加足够的栅电压后，MOSFET进入放大状态。
MOSFET具有高的开关速度、低的功耗和较高的电压容忍程度。
该电子器件在各种应用中被广泛使用，包括电源管理、放大器、开关电路、存储器、计算机处理器等。
近年来，MOSFET技术得到了不断的进步和改进，不断提高了工作速度和功耗效率。
