复旦大学半导体器件物理教学讲义 (2)

晶体结构晶格§1晶格相关的基本概念1.晶体：原子周期排列，有周期性的物质。

2.晶体结构：原子排列的具体形式。

3.晶格：典型单元重复排列构成晶格。

4.晶胞：重复性的周期单元。

5.晶体学晶胞：反映晶格对称性质的最小单元。

6.晶格常数：晶体学晶胞各个边的实际长度。

7.简单晶格&复式晶格：原胞中包含一个原子的为简单晶格，两个或者两个以上的称为复式晶格。

8.布拉伐格子：体现晶体周期性的格子称为布拉伐格子。

（布拉伐格子的每个格点对应一个原胞，简单晶格的晶格本身和布拉伐格子完全相同；复式晶格每种等价原子都构成和布拉伐格子相同的格子。

）9.基失：以原胞共顶点三个边做成三个矢量，α1，α2，α3，并以其中一个格点为原点，则布拉伐格子的格点可以表示为αL=L1α1 +L2α2 +L3α3 。

把α1，α2，α3 称为基矢。

10.平移对称性：整个晶体按9中定义的矢量αL 平移，晶格与自身重合，这种特性称为平移对称性。

（在晶体中，一般的物理量都具有平移对称性）11.晶向&晶向指数：参考教材。

（要理解）12.晶面&晶面指数：参考教材。

（要理解）立方晶系中，若晶向指数和晶面指数相同则互相垂直。

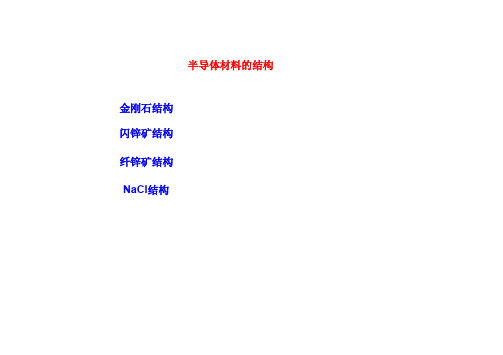

§2金刚石结构，类金刚石结构（闪锌矿结构）金刚石结构：金刚石结构是一种由相同原子构成的复式晶格，它是由两个面心立方晶格沿立方对称晶胞的体对角线错开1/4长度套构而成。

常见的半导体中Ge，Si，α-Sn（灰锡）都属于这种晶格。

金刚石结构的特点：每个原子都有四个最邻近原子，它们总是处在一个正四面体的顶点上。

（每个原子所具有的最邻近原子的数目称为配位数）每两个邻近原子都沿一个<1,1,1,>方向，处于四面体顶点的两个原子连线沿一个<1,1,0>方向，四面体不共顶点两个棱中点连线沿一个<1,0,0,>方向。

金刚石结构的密排面：{1，1，1} 晶面的原子都按六方形的方式排列。

半导体器件物理教案课件PPT第一章：半导体物理基础知识1.1 半导体的基本概念介绍半导体的定义、特点和分类解释n型和p型半导体的概念1.2 能带理论介绍能带的概念和能带结构解释导带和价带的概念讲解半导体的导电机制第二章：半导体材料与制备2.1 半导体材料介绍常见的半导体材料，如硅、锗、砷化镓等解释半导体材料的制备方法，如拉晶、外延等2.2 半导体器件的制备工艺介绍半导体器件的制备工艺，如掺杂、氧化、光刻等解释各种制备工艺的作用和重要性第三章：半导体器件的基本原理3.1 晶体管的基本原理介绍晶体管的结构和工作原理解释n型和p型晶体管的概念讲解晶体管的导电特性3.2 半导体二极管的基本原理介绍半导体二极管的结构和工作原理解释PN结的概念和特性讲解二极管的导电特性第四章：半导体器件的特性与测量4.1 晶体管的特性介绍晶体管的主要参数，如电流放大倍数、截止电流等解释晶体管的转移特性、输出特性和开关特性4.2 半导体二极管的特性介绍半导体二极管的主要参数，如正向压降、反向漏电流等解释二极管的伏安特性、温度特性和频率特性第五章：半导体器件的应用5.1 晶体管的应用介绍晶体管在放大电路、开关电路和模拟电路中的应用解释晶体管在不同应用电路中的作用和性能要求5.2 半导体二极管的应用介绍半导体二极管在整流电路、滤波电路和稳压电路中的应用解释二极管在不同应用电路中的作用和性能要求第六章：场效应晶体管（FET）6.1 FET的基本结构和工作原理介绍FET的结构类型，包括MOSFET、JFET等解释FET的工作原理和导电机制讲解FET的输入阻抗和输出阻抗6.2 FET的特性介绍FET的主要参数，如饱和电流、跨导、漏极电流等解释FET的转移特性、输出特性和开关特性分析FET的静态和动态特性第七章：双极型晶体管（BJT）7.1 BJT的基本结构和工作原理介绍BJT的结构类型，包括NPN型和PNP型解释BJT的工作原理和导电机制讲解BJT的输入阻抗和输出阻抗7.2 BJT的特性介绍BJT的主要参数，如放大倍数、截止电流、饱和电流等解释BJT的转移特性、输出特性和开关特性分析BJT的静态和动态特性第八章：半导体存储器8.1 动态随机存储器（DRAM）介绍DRAM的基本结构和工作原理解释DRAM的存储原理和读写过程分析DRAM的性能特点和应用领域8.2 静态随机存储器（SRAM）介绍SRAM的基本结构和工作原理解释SRAM的存储原理和读写过程分析SRAM的性能特点和应用领域第九章：半导体集成电路9.1 集成电路的基本概念介绍集成电路的定义、分类和特点解释集成电路的制造工艺和封装方式9.2 集成电路的设计与应用介绍集成电路的设计方法和流程分析集成电路在电子设备中的应用和性能要求第十章：半导体器件的测试与故障诊断10.1 半导体器件的测试方法介绍半导体器件测试的基本原理和方法解释半导体器件测试仪器和测试电路10.2 半导体器件的故障诊断介绍半导体器件故障的类型和原因讲解半导体器件故障诊断的方法和步骤第十一章：功率半导体器件11.1 功率二极管和晶闸管介绍功率二极管和晶闸管的结构、原理和特性分析功率二极管和晶闸管在电力电子设备中的应用11.2 功率MOSFET和IGBT介绍功率MOSFET和IGBT的结构、原理和特性分析功率MOSFET和IGBT在电力电子设备中的应用第十二章：光电器件12.1 光电二极管和太阳能电池介绍光电二极管和太阳能电池的结构、原理和特性分析光电二极管和太阳能电池在光电子设备中的应用12.2 光电晶体管和光开关介绍光电晶体管和光开关的结构、原理和特性分析光电晶体管和光开关在光电子设备中的应用第十三章：半导体传感器13.1 温度传感器和压力传感器介绍温度传感器和压力传感器的结构、原理和特性分析温度传感器和压力传感器在电子测量中的应用13.2 光传感器和磁传感器介绍光传感器和磁传感器的结构、原理和特性分析光传感器和磁传感器在电子测量中的应用第十四章：半导体器件的可靠性14.1 半导体器件的可靠性基本概念介绍半导体器件可靠性的定义、指标和分类解释半导体器件可靠性的重要性14.2 半导体器件可靠性的影响因素分析半导体器件可靠性受材料、工艺、封装等因素的影响14.3 提高半导体器件可靠性的方法介绍提高半导体器件可靠性的设计和工艺措施第十五章：半导体器件的发展趋势15.1 纳米晶体管和新型存储器介绍纳米晶体管和新型存储器的研究进展和应用前景15.2 新型半导体材料和器件介绍石墨烯、碳纳米管等新型半导体材料和器件的研究进展和应用前景15.3 半导体器件技术的未来发展趋势分析半导体器件技术的未来发展趋势和挑战重点和难点解析重点：1. 半导体的基本概念、分类和特点。

半导体器件物理一、引言1. 了解半导体的基本概念和性质2. 了解半导体器件在电子技术中的应用3. 掌握半导体器件的工作原理和性能二、半导体物理基础1. 半导体的晶体结构和能带结构2. 载流子（电子、空穴）的产生和复合3. 载流子的迁移率和浓度三、二极管1. 二极管的结构和工作原理2. 二极管的伏安特性曲线3. 二极管的主要参数（正向压降、反向击穿电压、最大整流电流等）4. 二极管的应用（整流、滤波、稳压等）四、晶体管1. 晶体管的结构和工作原理2. 晶体管的放大特性3. 晶体管的驱动和饱和特性4. 晶体管的主要参数（电流放大倍数、截止电流、饱和电流等）5. 晶体管的应用（放大、开关、稳压等）五、场效应晶体管1. 场效应晶体管的结构和工作原理2. 场效应晶体管的特性曲线3. 场效应晶体管的主要参数（漏极电流、栅极电压等）4. 场效应晶体管的应用（放大、开关、稳压等）六、晶闸管1. 晶闸管的结构和工作原理2. 晶闸管的伏安特性曲线3. 晶闸管的主要参数（正向阻断电压、反向阻断电压、正向电流等）4. 晶闸管的应用（可控整流、交流调压、开关等）七、GTO和GRT1. GTO（晶闸管可控硅）的结构和工作原理2. GRT（晶闸管可控栅极晶体管）的结构和工作原理3. GTO和GRT的主要参数和特性4. GTO和GRT的应用（大功率开关、电力系统控制等）八、IGBT1. IGBT（绝缘栅双极型晶体管）的结构和工作原理2. IGBT的伏安特性曲线和开关特性3. IGBT的主要参数（集电极电流、阻断电压等）4. IGBT的应用（电力电子设备、变频调速等）九、功率集成电路1. 功率集成电路的概念和发展历程2. 功率集成电路的分类和结构3. 功率集成电路的主要参数和性能4. 功率集成电路的应用（电源管理、无线通信等）十、半导体器件的发展趋势1. 新型半导体材料的研究和应用2. 纳米尺度半导体器件的研究和开发3. 半导体器件的集成度和性能提升4. 半导体器件在新能源、物联网等领域的应用前景重点和难点解析一、半导体物理基础难点解析：能带结构的直观理解，载流子产生和复合的机制，迁移率的计算和应用。

半导体物理讲义-2第二部分半导体中的电子和空穴前面我们讨论了半导体能带结构的一些共同的基本特点。

不同的半导体材料．其能带结构不同，而且往往是各向异件的，即沿不同的被矢k方向，E ~ K关系不同。

由于问题复杂，虽然理论上发展了多种计算的力法．但还不能完全确定出电子的全部能态，尚需借助于实验帮助，采用理论和实验相结合的方法来确定半导体中电子的能态。

本节介绍最初测出载流子有效质量并据此推出半导体能带结构的回旋共振实验及硅和锗的能带结构。

因对大多数半导体，起作用的往往是导带底附近的电子和价带顶附近的空穴，所以只给出导带底和价带顶附近的能带结构一、k空间等能面已知，一维情况下设能带极值在k=0处，则导带底附近和价带顶附近的E ~ K关系：图极值附近E ~K 关系示意图所以，如果知道m*n和m*p ，则极值附近的能带结构便可了解。

对实标的三维晶体，以kx , ky , kz为坐标轴构成k空间，k空间任―矢量代表波矢k(kx , ky , kz) 。

其中简单情况（半导体或晶体具有各向同性时）：导带低附近E ~ K关系当E(k)为某一定值时，对应于许多组不同的(kx，ky，kz)，将这些组不同的(kx，ky，kz)连接起来构成一个封闭面，在这个面上的能量值均相等，这个面称为等能量面，简称等能面。

容易看出，上式表示的等能面是一系列半径为的球面。

图 k空间球形等能面平面示意图一般情况（半导体或晶体具有各向异性的性质）：导带低附近E ~ K关系晶体有各向异性时，E(k)与k的关系沿不同的k方向不一定相同，反映出沿不同的k 方向，电子的有效质量不一定相同，而且能带极值不一定位于k＝o处。

设导带底位于k0 ,能量为E(k0)，在晶体中选择适当的坐标轴kx , ky , kz，并令m*x , m*y , m*z分别表示沿kx , ky , kz 三个方向的导带底电子的有效质量，用泰勒级数在极值k0附近展开，略去高次项，得:注意：要具体了解这些球面或椭球面的方程，最终得出能带结构，还必须知道有效质量的值。

半导体器件物理教案课件PPT第一章：半导体简介1.1 半导体的概念与分类介绍半导体的定义解释N型和P型半导体讲解半导体材料的分类及性质1.2 半导体的导电特性说明半导体的导电原理探讨半导体导电性的影响因素分析N型和P型半导体的导电特性第二章：PN结的形成与特性2.1 PN结的形成讲解PN结的形成过程说明PN结的形成机制探讨PN结的平衡状态2.2 PN结的特性分析PN结的伏安特性讲解PN结的击穿现象探讨PN结的势垒结构和电荷分布第三章：二极管的结构与特性3.1 二极管的结构介绍二极管的结构及组成讲解P型和N型半导体对接形成二极管的过程探讨二极管的掺杂浓度和材料选择3.2 二极管的特性分析二极管的伏安特性讲解二极管的正向和反向导通条件探讨二极管的动态响应特性和温度特性第四章：二极管的应用4.1 整流电路讲解二极管整流电路的原理分析整流电路的电压和电流波形探讨整流电路的效率和输出特性4.2 滤波电路介绍二极管滤波电路的原理分析滤波电路的频率响应特性探讨滤波电路的应用场景和效果4.3 稳压电路讲解二极管稳压电路的原理分析稳压电路的稳压特性探讨稳压电路的选用和设计要点第五章：晶体三极管的结构与特性5.1 晶体三极管的结构介绍晶体三极管的结构及组成讲解PNP和NPN型晶体三极管的结构特点探讨晶体三极管的制造工艺和材料选择5.2 晶体三极管的特性分析晶体三极管的伏安特性讲解晶体三极管的工作原理探讨晶体三极管的电流放大效应和输出特性第六章：晶体三极管的应用6.1 放大电路讲解晶体三极管放大电路的原理分析放大电路的电压和电流波形探讨放大电路的输入和输出特性6.2 开关电路介绍晶体三极管开关电路的原理分析开关电路的转换特性探讨晶体三极管在开关电路中的应用和选择第七章：场效应晶体管的结构与特性7.1 场效应晶体管的结构介绍场效应晶体管的结构及组成讲解MOSFET和JFET的结构特点探讨场效应晶体管的制造工艺和材料选择7.2 场效应晶体管的特性分析场效应晶体管的伏安特性讲解场效应晶体管的工作原理探讨场效应晶体管的电流放大效应和输出特性第八章：集成电路的基本原理8.1 集成电路的构成介绍集成电路的构成要素讲解集成电路的制造工艺探讨集成电路的分类和应用领域8.2 集成电路的设计与制造分析集成电路的设计流程讲解集成电路的制造步骤探讨集成电路的设计原则和制造技术第九章：常用集成电路应用实例9.1 放大集成电路讲解放大集成电路的原理与应用分析放大集成电路的性能指标探讨放大集成电路在实际电路中的应用实例9.2 数字集成电路介绍数字集成电路的原理与应用分析数字集成电路的逻辑功能探讨数字集成电路在数字系统中的应用实例第十章：半导体器件的发展与新技术10.1 半导体器件的发展历程回顾半导体器件的发展历程分析不期半导体器件的特点和突破探讨半导体器件未来发展趋势10.2 半导体新技术介绍半导体新技术的研究方向分析半导体新技术的应用前景探讨半导体新技术对半导体产业的影响重点和难点解析重点环节1：半导体的导电特性需要重点关注半导体导电原理和影响导电性的因素，因为这是理解后续半导体器件工作的基础。
