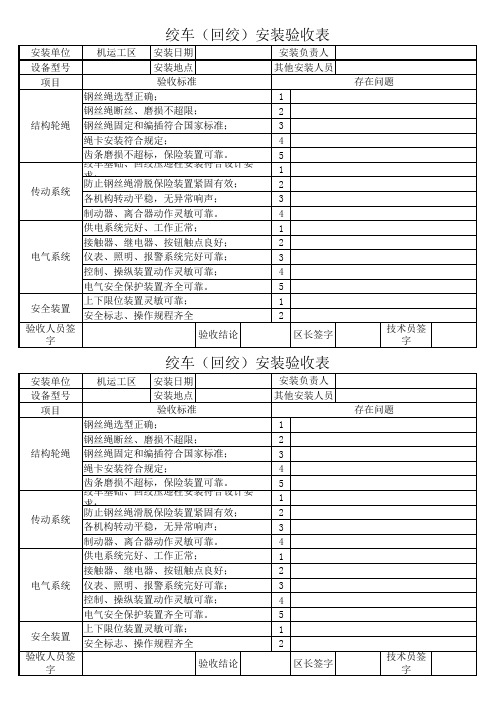

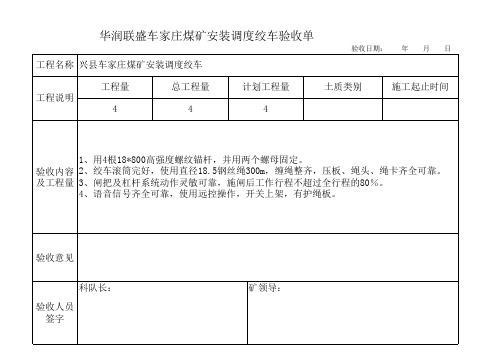

_绞车安装验收表

斜巷运输挡车装置管理制度第1条小绞车挡车设施设置要求1.小上下山及采用JD-40以下绞车的采区主要上下山的水平上车场距变坡点800mm处设置不倒翁，距该挡车器前500mm处设缓冲抱轨式阻车器(方向为从变坡点到绞车)变坡点以下略大于一列车长度处装设挡车栏。

下方车场起坡点以上10-15m设一组挡车栏。

2.倾斜井巷内使用串车提升时，要在车场安设能够防止带绳车辆误入非运行车场或区段的阻车器;在上部平车场入口安设能够控制车场进入摘挂钩地点的阻车器。

3.采区斜巷上部平车场入口必须安设一道缓冲式抱轨阻车器。

各甩车场或下部平车场出口必须安设一道缓冲式抱轨阻车器。

4.不倒翁式阻车器要设计为双挡车爪，挡车爪高度距轨面不小于200mm，且安装时要做水泥固定槽。

不倒翁、挡车栏等安全设施防腐刷漆及安全标识要统一，并符合相关工业安全标识要求。

第2条挡车栏设置要求1.轨道运输斜巷及采区小上下山跑车防护装置必须安装使用常闭式自动跑车防护装置(代替常开式超速捕车器)，其挡车装置要为安装缓冲器的柔性挡车栏。

2.斜巷内常闭式跑车防护装置要进行选型设计。

挡车栏的设置数量、位置，要根据斜巷倾角、长度和绞车提升速度、提升载荷，结合所选缓冲式柔性挡车栏的标定阻力值，计算确定。

挡车栏的安装尺寸要满足运输大型物件及行人安全间距。

3.采区斜巷在上变坡点下方略大于一列车长度处和下变坡点上方要各安设一道常闭柔性挡车栏。

斜巷长度不够30m 时，要至少在下变坡点上方略大于一列车长度处安设一道常闭柔性挡车栏。

常闭挡车栏可使用气动控制装置人工操作。

4.各甩车场起坡点必须安设一道常闭柔性挡车栏。

巷道长度超过100m的必须设置常闭式柔性挡车栏。

第一道常闭式柔性挡车栏设在车场变坡点以下100m处。

5.斜巷倾角小于18度时，常闭式柔性挡车栏间距为150m;当斜巷倾角大于18度时，常闭式柔性挡车栏间距为100m。

轨皮合一斜巷的跑车防护装置的挡车栏宜使用刚性框架式挡车栏，安装后要留有0.8m米以上的人行间距。

义桥煤矿55KW及以下绞车安装技术规范为规范55KW及以下绞车安装，统一标准，便于管理，易于使用，确保使用安全，特制定本技术规范。

一、系统主要技术要求（一）斜巷绞车道及硐室1.斜巷绞车道必须按照《煤矿安全规程》巷道有关规定设计，要满足行人、运输等安全需要，支护要达到合格要求。

2.斜巷绞车道（上下山、联络巷）的水沟必须按标准设计、施工，水沟盖板要稳固牢靠。

水沟要定期清理，保证畅通，流水不得冲刷道心，巷道内无矸石、浮煤等杂物。

3.井巷交岔点，必须设置路标及避灾路线牌板，标明所在地点，指明通往安全出口的方向。

4.绞车安装硐室应符合设计要求，其净高度不得小于2.0m，绞车外缘距最近一侧轨道不得小于0.5m，距硐室壁距离不得小于0.8m，绞车操作空间不得小于0.8m。

5.斜巷主要运输上下车场、各顺槽车场均须设信号硐室，其规格为2.0×2.0×1.5m（高×宽×深）。

下部车场信号硐室，距起坡点不得小于2m。

6.行车行人的巷道躲避硐室的间距不得大于40m，并在人行道侧。

7.躲避硐内严禁存放杂物。

（二）轨道和车场1.轨道铺设要达到优良品。

变坡点处一律采用竖曲线连接，严禁在变坡点处直接对接。

2.斜巷绞车运输绞车前方有不小于5m的过卷距离。

若现场条件难以达到5米时，必须设置牢固的阻车装置，并制定安全措施。

3.各车场长度必须按设计施工铺设，采掘运输小斜巷各车场长度不得少于一次提升串车长度的1.5倍；主要运输斜巷各车场的长度为一次提升串车长度的3倍以上。

车场的轨道要水平，上车场不得有向下山的斜度，以免矿车自溜下滑。

4.车场按有关规定设计，要满足行人、运输安全需要。

（1）单轨车场摘挂钩一侧，车辆最突出部分（综合机械化生产的矿井应以最大运输车辆的宽度为依据）与巷道最突出部分之间的距离不得小于1m。

另一侧车辆最突出部分与巷道最突出部分之间的距离不得小于0.3m（综合机械化系统不得小于0.5m）。

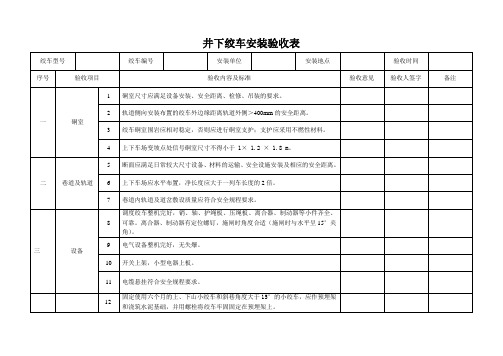

井下绞车安装验收表绞车型号绞车编号安装单位安装地点验收时间序号验收项目验收内容及标准验收意见验收人签字备注一硐室1 硐室尺寸应满足设备安装、安全距离、检修、吊装的要求。

2 轨道侧向安装布置的绞车外边缘距离轨道外侧＞400mm的安全距离。

3 绞车硐室围岩应相对稳定，否则应进行硐室支护；支护应采用不燃性材料。

4 上下车场变坡点处信号硐室尺寸不得小于 1× 1.2 × 1.8 m。

二巷道及轨道5 断面应满足日常较大尺寸设备、材料的运输、安全设施安装及相应的安全距离。

6 上下车场应水平布置，净长度应大于一列车长度的2倍。

7 巷道内轨道及道岔敷设质量应符合安全规程要求。

三设备8调度绞车整机完好，销、轴、护绳板、压绳板、离合器、制动器等小件齐全、可靠。

离合器、制动器有定位螺钉，施闸时角度合适（施闸时与水平呈15°夹角）。

9 电气设备整机完好，无失爆。

10 开关上架，小型电器上板。

11 电缆悬挂符合安全规程要求。

12固定使用六个月的上、下山小绞车和斜巷角度大于15°的小绞车，应作预埋架和浇筑水泥基础，并用螺栓将绞车牢固固定在预埋架上。

四安装固定13使用25kw以下、斜巷角度小于15°、时间超过三个月的可使用锚杆锚固进＞行安装固定。

其锚杆的直径、长度，使用数量、锚孔深度、锚杆拉拔力应满足以下要求：地锚采用＞Ф16×1800㎜规格的锚杆4根，锚杆打入底板实体的深度＞1.5m，每条锚杆的拉拔力＞5吨。

打地锚前，应先在绞车安装位置上打厚度＞200㎜的混凝土基础台，绞车安装完毕双螺栓紧固后，露出的长度应为1—3丝。

14平巷经常移动的小绞车，（使用时间在三个月以内及25kw以下的小绞车），可打临时支柱固定，顶压支柱为四压两戗，将绞车稳固，压戗柱应有防倒措施。

戗柱固定必须牢固可靠，戗柱与地板倾角为65-75°；压柱必须打在底座焊接的柱窝内，严禁穿鞋。

15正向安装布置的绞车滚筒中心线应与斜巷轨道中心线一致，做到不垛绳、不咬绳、不跳绳，排列整齐；偏向安装布置的绞车内外偏角应保证钢丝绳排列整齐。

枣庄矿业集团新安煤业有限公司小绞车安装验收申请技术资料工作面名称： 3401材联巷绞车型号： JYB-40编制人：区长：施工单位：开拓工区编制日期：小绞车申请验收单小绞车管理牌版资料小绞车运行许可内容绞车安装图调度绞车验收表单位：开拓工区使用地点：3401材联巷年月日调度绞车试运行报告调度绞车安装记录表调度绞车司机岗位责任制一、严格执行《煤矿安全规程》的规定，执行交接班制度，按操作规程要求进行工作，确保安全生产。

二、当班操作人员必须坚守工作岗位，不睡岗、不擅离工作岗位，不做与本工作无关的事。

三、设备运行前必须认真细心检查，特别对安全保护装置更应重点检查，发现问题及时处理，不能处理的应及时汇报。

四、设备运行中必须精力集中，谨慎操作，不得与他人交谈；严禁酒后操作。

五、上岗人员应熟悉本职业务，持证上岗，要求做到三知四会（知道结构原理、技术性能和安全装置的作用；会操作、会维护、会保养、会排除一般故障）。

六、认真填写记录，保持设备完好、清洁卫生。

调度绞车操作规程司机必须培训，熟悉绞车性能，结构和操作规程，经考核合格并持有操作证者，方可操作。

一、开车前的检查1、首先检查操作地点的支护情况，发现不安全隐患汇报有关领导并处理好后，方可开车。

2、绞车各部的螺丝、销子、挡绳板是否完整、齐全、紧固，润滑状况是否良好。

3、绞车底座有无裂纹，固定支柱或锚杆是否齐全、牢固、可靠。

4、检查刹车装置（包括自动刹车和工作刹车）调节器是否正确，闸带、闸皮是否变形和磨损过量，松紧应适当。

5、检查钢丝绳有无断股，磨损是否超限，钩头是否牢固可靠，别棍、保险绳是否完整无损。

6、检查电气是否正常，符合防爆要求，开关、按钮要灵活可靠。

7、信号系统应清晰可靠，信号规定为一停、二开、三倒开、四慢提、五慢倒，严禁使用头灯当信号。

8、在绞车道上下方应设专人警戒人员，不准在绞车运行时有人通过，警戒人员应站在安全地点。

9、经常检查滑轮、车轮是否牢固、转动灵活及磨损情况，定期注油。

调度绞车验收、安装、使用、检查的规定一、验收1、根据《煤矿安全规程》第7条、第452条：入井设备必须有“产品合格证”、“MA”标志。

根据“MA”标志的准用规定，要求有生产经营许可证和“MA 标志准用证明”，即“三证一标志”齐全。

2、电机必须经防爆小组检，合格后签发“防爆合格证”。

3、对机器主体进行验收：卷筒装置不得有裂纹，卷筒的螺钉和油堵不得高出其表面，钢丝绳的出口处不得有棱角和毛刺，内齿轮卷筒边之间应保持1.4mm 间隙；闸带：铆钉埋入闸带深度不小于闸带厚度的30%，闸带与闸皮铆接位置应紧贴、不得有间隙；闸把的施闸位置不得超过水平位置，拉杆螺栓、叉头、闸把、销轴无变形，拉杆螺栓看有无背帽、是否背紧；底座不得有裂纹；挡板是否固定牢靠。

二、入井安装1、绞车安装地点（硐室）要求：顶帮支护必须安全可靠，便于操作和嘹望，无杂物、积水和淋水（安装在巷道一帮的绞车，其最突出部位应距轨道外侧不小于500mm）。

2、安装要求：根据煤矿安装工程质量检验评定标准。

机体位置：±5mm标高：±10mm纵向水平度：1/1000横向水平度：0.15/1000基础螺栓及二次灌浆必须符合，螺栓连接及二次灌浆的通用检验标准。

备注：卷筒应与滑轮或矿车挂钩中心对正。

3、试运行：性质：无负荷试运转。

时间：不小于30min（正反各15min）。

评定：空车运转应无异常响声和震动，以及无甩油现象，电机应正常，制动装置正常。

4、试运行合格后上绳，要求：选用绳径：符合绞车规定要求；固定绳头（在卷筒上）：不得作锐角折曲，φ16mm以下钢丝绳不允许剁股穿绳，绳端的固定应符合设计规定。

卷筒的缠绳长度：松绳至终点，滚筒上余绳不得少于3圈，也不得超过绞车规定容绳量。

排列：应整齐，无严重咬绳、爬绳现象。

绳端连接装置：《煤矿安全规程》第412条，倾斜井巷必须用不能自行脱落的连接装置，并加装保险绳（保险绳直径应与主绳直径相同）并连接牢固。

注:连接装置应增加一副钢丝绳卡，用于观察钢丝绳有无伸长和错动。
