管理业务流程图和数据流程图

管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

业务流程图与数据流程图的比较[摘要]业务流程图(TransactionFlowDiagram简称TFD)和数据流程图(DataFlowDiagram简称DFD)是结构化信息系统开发方法中两种常用的图形工具。

本文从描述对象、功能作用、基本符号和绘制方法四个方面阐述二者的区别,对它们的联系也作了介绍。

[关键词]结构化系统开发方法系统调研业务流程图数据流程图业务流程图(TransactionFlowDiagramTFD)和数据流程图(DataFlowDiagramDFD)是结构化信息系统开发方法中两种常用的系统调查工具。

笔者在多年的教学过程中发现,很多学生在学习这部分内容时,对二者的意义和绘制方法易产生混淆。

现对二者的区别、联系作一个比较。

一、业务流程图与数据流程图的区别1.描述对象不同业务流程图的描述对象是某一具体的业务;数据流程图的描述对象是数据流。

业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。

在系统调研时,通过了解组织结构和业务功能,我们对系统的主要业务有了一个大概的认识。

但由此我们得到的对业务的认识是静态的,是由组织部门映射到业务的。

而实际的业务是流动的,我们称之为业务流程。

一项完整的业务流程要涉及到多个部门和多项数据。

例如,生产业务要涉及从采购到财务,到生产车间,到库存等多个部门;会产生从原料采购单,应收(付)账款,入库单等多项数据表单。

因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象,而不仅仅是某项单一的活动,这样才能实现对业务的全面认识。

将一项业务处理过程中的每一个步骤用图形来表示,并把所有处理过程按一定的顺序都串起来就形成了业务流程图。

如图1所示,就是某公司物资管理的业务流程图。

数据是信息的载体,是今后信息系统处理的对象。

建立信息系统必须考察数据的来龙去脉。

数据流指的就是流动的数据,它可以是一项数据,也可以是一组数据(如扣款数据文件、订货单等)。

一、业务流程图与数据流程图的区别1. 描述对象不同业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。

业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。

在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。

但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。

而实际的业务是流动的, 我们称之为业务流程。

一项完整的业务流程要涉及到多个部门和多项数据。

例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。

因此, 在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。

将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。

如图 1 所示, 就是某公司物资管理的业务流程图。

数据流程图是对业务流程的进一步抽象与概括。

抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。

从安东尼金字塔模型的角度来看, 业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。

此外, 数据流程图还要配合数据字典的说明, 对系统的逻辑模型进行完整和详细的描述。

2. 功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。

绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。

业务流程图的符号简单明了, 易于阅读和理解业务流程。

绘制流程图的目的是为了分析业务流程, 在对现有业务流程进行分析的基础上进行业务流程重组, 产生新的更为合理的业务流程。

通过除去不必要的、多余的业务环节; 合并重复的环节; 增补缺少的必须的环节; 确定计算机系统要处理的环节等重要步骤, 在绘制流程图的过程中可以发现问题, 分析不足, 改进业务处理过程。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

一、请画出业务处理流程图：
某企业物资管理业务处理过程：
车间填写领料单到仓库领料，库长根据用料计划审批领料单，未批准的退回车间。

库工收到已批准的领料单后，首先查阅库存账，若有货，则通知车间前来领取所需物料，并登记用料流水账；否则将缺货通知采购人员。

采购人员根据缺货通知，查阅订货合同单，若已订货，则向订货单位发出催货请求，否则就临时申请补充订货。

供货单位发出货物后，立即向订货单位发出提货通知。

采购人员收到提货通知单后，就可以办理入库手续。

库工验收入库，并通知车间领料。

库工还要依据库存账和用料流水账定期生成库存的报表，呈送有关部门。

1．某企业物资管理业务流程图
图例说明：
外部实体
处理
文档资料
传递
二、请画出如下订货系统数据流图。

仓库管理员根据手边的货品清单对库房中的货品进行盘点，盘点结果产生实物清单，库房的有关管理人员将实物清单与库存台帐核对，如有差异则更新库存台帐。

库房主管再根据更新后的库存台帐以及销售部门提供的用户订货信息编制订货单，交给采购部进行下一步的进货处理。

2．订货系统数据流图
1、外部实体3、数据流
2、处理4、数据存储
S。

业务流程图与数据流程图得比较一、业务流程图与数据流程图得区别1、描述对象不同业务流程图得描述对象就是某一具体得业务; 数据流程图得描述对象就是数据流。

业务就是指企业管理中必要且逻辑上相关得、为了完成某种管理功能得一系列相关得活动。

在系统调研时, 通过了解组织结构与业务功能, 我们对系统得主要业务有了一个大概得认识。

但由此我们得到得对业务得认识就是静态得, 就是由组织部门映射到业务得。

而实际得业务就是流动得, 我们称之为业务流程。

一项完整得业务流程要涉及到多个部门与多项数据。

例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。

因此, 在考察一项业务时我们应将该业务一系列得活动即整个过程为考察对象, 而不仅仅就是某项单一得活动, 这样才能实现对业务得全面认识。

将一项业务处理过程中得每一个步骤用图形来表示, 并把所有处理过程按一定得顺序都串起来就形成了业务流程图。

如图 1 所示, 就就是某公司物资管理得业务流程图。

数据流程图就是对业务流程得进一步抽象与概括。

抽象性表现在它完全舍去了具体得物质, 只剩下数据得流动、加工处理与存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。

从安东尼金字塔模型得角度来瞧, 业务流程图描述对象包括企业中得信息流、资金流与物流, 数据流程图则主要就是对信息流得描述。

此外, 数据流程图还要配合数据字典得说明, 对系统得逻辑模型进行完整与详细得描述。

2、功能作用不同业务流程图就是一本用图形方式来反映实际业务处理过程得“流水帐”。

绘制出这本流水帐对于开发者理顺与优化业务过程就是很有帮助得。

业务流程图得符号简单明了, 易于阅读与理解业务流程。

绘制流程图得目得就是为了分析业务流程, 在对现有业务流程进行分析得基础上进行业务流程重组, 产生新得更为合理得业务流程。

通过除去不必要得、多余得业务环节; 合并重复得环节;增补缺少得必须得环节; 确定计算机系统要处理得环节等重要步骤, 在绘制流程图得过程中可以发现问题, 分析不足, 改进业务处理过程。

业务流程图和数据流程图
首先，业务流程图是企业业务流程的图形化描述，它可以清晰地展示业务流程中的各个环节和流程。

通过业务流程图，企业可以了解业务流程的全貌和细节，包括各个环节的顺序、流程的关联和交互等。

这有助于企业对业务流程进行全面的了解和分析，从而找出其中存在的问题和瓶颈，进行优化和改进。

同时，业务流程图还可以帮助企业进行业务流程的标准化和规范化，使得业务流程更加规范和高效。

其次，数据流程图是描述数据流动和处理的图形化工具，它可以清晰地展示数据在系统中的流动和处理过程。

通过数据流程图，企业可以了解数据的流向和处理方式，包括数据的输入、输出、存储和处理等。

这有助于企业对数据进行全面的管理和控制，保证数据的准确性和完整性。

同时，数据流程图还可以帮助企业进行数据流程的优化和改进，提高数据处理的效率和质量。

综上所述，业务流程图和数据流程图是企业管理中非常重要的工具，它们可以帮助企业清晰地了解和描述业务和数据的流程，从而更好地进行管理和优化。

通过业务流程图，企业可以了解业务流程的全貌和细节，进行业务流程的优化和改进；通过数据流程图，
企业可以了解数据的流向和处理方式，进行数据流程的管理和优化。

因此，企业应该重视业务流程图和数据流程图的绘制和应用，从而
提高管理效率和业务质量。

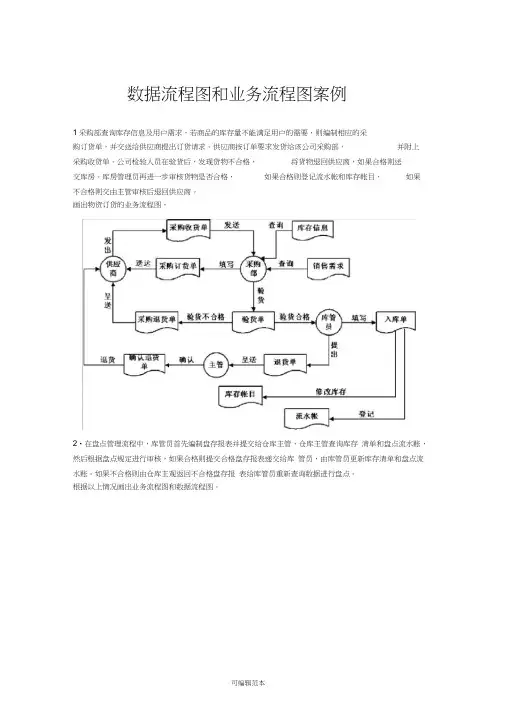

数据流程图和业务流程图案例1采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2•在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

3•“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程:F3.2不合格采购单S2 图书库存情况存档售书业务流程:售书数据流程:F1.1收费单4. 背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

图书馆管理系统开发设计方案1需求分析1.1目前图书馆管理系统存在问题1)检索速度慢、效率低因为图书馆的藏书种类多、数量多, 将藏书准确地分门别类, 快速检索, 手工进行非常困难往往是终于查到了二伟的信息, 馆中没有此书或已被别人借走。

图书馆的规模越大, 这个问题越突出。

2)借书、还书工作量大借书、还书频率越大, 说明图书馆的作用越大, 然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理, 其工作量之大, 往往是人工操作所难以胜任的。

而且经常会出现这样那样的差错。

3)图书统计工作难、藏书更新不能及时完成。

图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新, 然而由于藏书数量及图书种类越来越多, 加上自然损耗, 人为破坏, 使图书的统计工作难以及时完成, 藏书的更新也就很难有针对性地进行, 藏书的知识结构得不到良好地控制。

我校也是一所发展中的高校, 近儿年的发展速度很快, 图书馆的规模和藏书数量也不断的扩大, 为了解决海量图书的管理问题, 改变传统的管理方式也是迫在眉睫了。

1.2系统目标1.3本系统主要实现对图书馆的信息进行管理, 图书馆的正常运营中总是面对大量的读者信息, 图书信息以及两者相互作用产生的借书信息, 因此要对读者资源, 图书资源, 借书信息进行管理。

本系统的开发就是在于提高图书管理的工作效率, 加强图书馆的管理。

1.4图书馆管理系统是图书馆管理工作中不可缺少的部分,它的内容对于图书馆的管理者和使用者来说都至关重要,所以图书管理系统应该能够为管理者或读者提供充足的信息和快捷的数据处理手段。

但一直以来人们使用传统人工的方式进行图书管理和借阅管理, 这种管理方式存在着许多缺点,如:效率低、易忘记、保密性差,另外时间一长,将产生大量的文件和数据,这对于查找、更新和维护都带来了不少的困难。

随着科学技术的不断提高,计算机科学日渐成熟,其强大的功能已为人们深刻认识,它已进入人类社会的各个领域并发挥着越来越重要的作用。
