维修手册广州福立分析仪器有限公司

注意： 根据液晶显示屏的液晶材料的 物理特性，液晶的亮度对比度 会随着气温的改变而产生相应 变化。气温越低出现“白屏” 的机会越大，此时需要通过按 仪器前面板的亮度调节按键来 改变液晶显示屏的亮度对比 度。 图2
■使用方法
1. 连接通讯电缆和电源线 按照显示仪后面板的标识（如图 3） ，用通讯电缆分别连接检测平台和显示仪，把显示仪的 电源线插到电源插座（此时应确认电源插座的电源开关置于断开状态） 。 如果需要与上位机通讯，请用自制通讯线连接于“RS-232 接口” ，其通讯协议请参照附录。 如需要连接本公司生产的油温传感器（另购） ，用其所附电缆需要维修，请与制造厂或销售商联系。如果需运回仪器，请用包装箱把它包 装好。我们建议您给货买保险。 为了帮助您得到有效的服务，请遵循以下规则： 1．按照手册上的所有说明，确认是仪器的问题，而不是其它设备或导线连接的问题。 2．如果您确定需要维修，请与厂方联系，而且在送还仪器维修之前确保已包含以下材 料： • 故障的简单说明； • 仪器的编号； • 您的名字、地址及电话号码。
主要技术参数 结构与作用 使用方法
【菜单】内容介绍 探头连接 操作流程 简易诊断 成套性
…………………………………………………………… 13 …………………………………………………………… 14 …………………………………………………………… 15 ……………………………………………………………… 15
粤制 00000596 号 执行标准：Q/FLFX3-2008

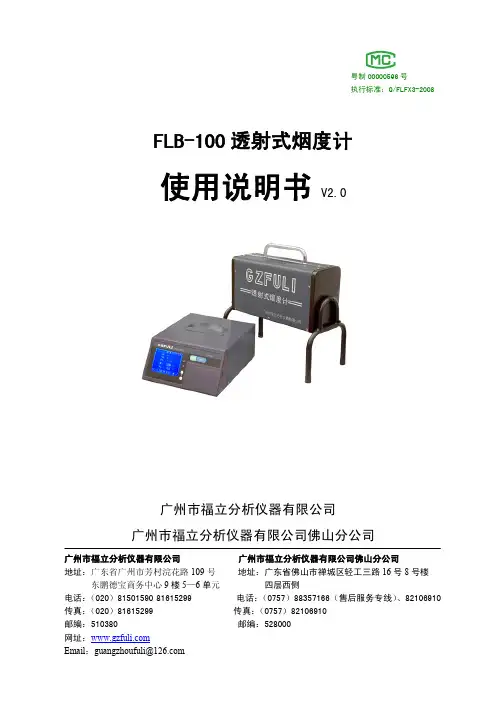

FLB-100 透射式烟度计
使用说明书 V2.0
广州市福立分析仪器有限公司 广州市福立分析仪器有限公司佛山分公司
广州市福立分析仪器有限公司 地址：广东省广州市芳村浣花路 109 号 东鹏德宝商务中心 9 楼 5—6 单元 电话： （020）81501590 81615299 传真： （020）81615299 邮编：510380 网址： Email：guangzhoufuli@ 广州市福立分析仪器有限公司佛山分公司 地址：广东省佛山市禅城区轻工三路 16 号 8 号楼 四层西侧 电话： （0757）88357166（售后服务专线） 、82106910 传真： （0757）82106910 邮编：528000

警告：有毒气体！
倘若操作者呼吸了被测气体，将有损于身体健康，故应在出气口 处连接一条管子，将气体排放到安全而通风的地方。
◆ 检查过滤元件
上出气咀
锁紧螺母
上过滤芯柱
过滤器透 明外罩
滤芯压盖 锁紧螺钉
滤芯压盖
过滤器密封圈
微孔滤芯
安 装 方 向
微孔滤芯 下过滤芯柱
主机后面板 样气过滤器座
气咀（样 气入口）
其中：HC、CO、CO2组份检测采用不分光红外检测器，NO组份检测可采用不分光红外检测 器（使用寿命长，响应速度快）或电化学传感器（NO检测器根据用户需要选择安装），O2采用电 化学传感器。
为了能正确使用仪器，在使用之前请仔细阅读本使用说明书，并请妥善保管，以 备需要时查阅。
■ 质量保证承诺及责任
您所购买的 FLA-502 汽车排气分析仪享有广州市福立分析仪器有限公司提供的一年保 修 期 。在 此 期 间 ，仪 器 如 有 任 何 属 于 本 公 司 责 任 的 故 障 ，我 们 将 会 为 您 免 费 维 修 或 更 换 零 件。此保修范围不包括以下几点：
1、 检 查 各 过 滤器 滤 芯 是 否 清洁。
2、 检 查 各 过 滤器 密 封 圈 放 置位置是否正确。
3、 检 查 过 滤 器透 明 外 罩 是 否已旋紧。
6
◆检查保险丝
拔下连接仪器端电源线插头，用大拇子往右按的同时往前拉保险丝外壳，露出保险丝，取出 并检查，其标值应为 2A。
注意：确保仪器已断开电源。
平衡气体N2
纯度＝99.99%
7
■日常操作与测量 ◆日常操作
预热
仪器的操作
1、打开电源开关(如图 1)； 2、仪器完成预热、调零动作后进入

99.99%
3
三、零气（瓶装合成空气）
• 气体纯度要求：O2 = 20.8%
• HC < 1×10-6 • CO < 1×10-6 • CO2 < 200×10-6 • NO < 1×10-6 • 平衡气体为N2，纯度
＝99.99%。
4
四、标定前仪器要充分预热
• 要预热30分 钟以上。
5
五、相应接上各气体
14
十四、抽环境气
15
十五、排掉机内标气
16
十六、再通高标气看是否合格
• 通道 误差 • CO2 ±3
％ • NO ±4
％ • 以上都是相
对误差。
17
十七、通低标气检查
• 通道 误差 • CO2 ±0.3% • NO
25×10-6 • 以上都是绝对
误差。
18
十八、如果低标不合格
19
十九、线性调整
30
三十、恢复工厂标定
• 每个通道 都可以单 独恢复。
31
三十一、两点标定说明
一、两点标定对CO2/NO都有效。 二、两点标定~先低后高~两点都要标完才 有效。 三、低标气接检查气口，高标气接标定气 口。
32
三十二、四点标定说明
一、四点标定的低点对CO2/NO都有效。 二、中低、中高点只能标定NO，接在检查 气口。 三，NO四点流程：高标~低检不合格~低标 ~中低不合格~中低标~中高不合格~中高标。
6
六、打开气阀并调好气压
• 气压要求是 0.05~0.1 Mpa
• 三瓶气体的 气压要调到 一致。
7
七、把零气选择选到“零气”
• 这里的“零气” 指的是瓶装空 气或者高纯氮。

福立气相色谱仪安全操作及保养规程福立气相色谱仪是一种高分辨率和灵敏度的分析仪器，广泛应用于化学、生物、医药等领域。

为了保障仪器的安全稳定运行，保障实验人员的人身安全和仪器的寿命，我们必须严格遵守操作规程和保养要求。

安全操作规程1. 外部环境要求•仪器应放置在安静、干燥、通风、无腐蚀气体和电磁干扰的环境中。

•周围温度不应超过25℃，相对湿度应保持在50%以下。

•仪器周围不能有明火，也不能放置易燃、易爆物品。

2. 熟悉仪器•在使用仪器前，必须先熟悉仪器的操作手册、功能特点和安全注意事项。

•初次操作前，必须经过仪器负责人或培训专家的指导。

3. 耐火防爆措施•操作人员需戴正确的防护手套、眼镜和口罩。

•禁止使用有燃点、易爆的溶液或物质。

•禁止将易挥发、易沸腾的物质加热至其沸点以上。

•在使用过程中，不要在禁止吸烟的地方抽烟。

4. 操作流程•准确进行样品称量、溶剂制备和进样操作。

•配置正确的进样、分离色谱柱和检测器。

•启动仪器时，仔细观察所有指示灯是否正常，确保仪器稳定之后再进行后续操作。

•在操作过程中，及时清理残留的样品及污物。

5. 停机操作•实验结束后，首先必须停止进样泵、数据采集和加热等操作。

•关闭仪器前，需在停止气源的同时，冷却色谱柱至室温。

•关闭仪器电源和主电源开关。

保养规程福立气相色谱仪的保养工作是保障仪器正常运行的重要工作，下面是一些常见的保养措施：1. 定期检查机械部件•定期检查色谱柱、进样针头等机械部件是否损坏或有磨损情况。

•定期检查气源管道和电气连接线是否接触良好，无搭接、短路或接触不良等现象。

2. 非正常情况下的保养•仪器出现故障时，必须在专业技术人员的指导下进行维修或更换。

•在没有使用仪器的情况下，需关闭仪器电源和气源，将仪器的标本室清理干净，填好记录表格。

3. 周期性保养•色谱柱的使用寿命有限，需定期更换。

具体更换时间和次数需依据使用情况而定。

•定期进行气路管道的清洗，避免残留物堵塞仪器气路。

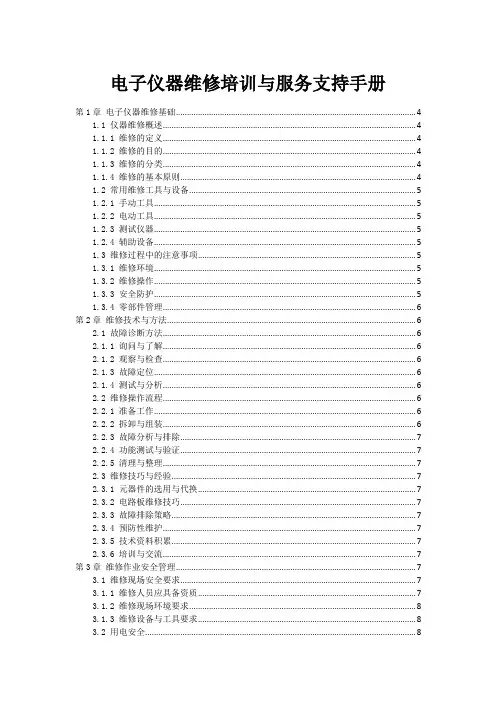

电子仪器维修培训与服务支持手册第1章电子仪器维修基础 (4)1.1 仪器维修概述 (4)1.1.1 维修的定义 (4)1.1.2 维修的目的 (4)1.1.3 维修的分类 (4)1.1.4 维修的基本原则 (4)1.2 常用维修工具与设备 (5)1.2.1 手动工具 (5)1.2.2 电动工具 (5)1.2.3 测试仪器 (5)1.2.4 辅助设备 (5)1.3 维修过程中的注意事项 (5)1.3.1 维修环境 (5)1.3.2 维修操作 (5)1.3.3 安全防护 (5)1.3.4 零部件管理 (6)第2章维修技术与方法 (6)2.1 故障诊断方法 (6)2.1.1 询问与了解 (6)2.1.2 观察与检查 (6)2.1.3 故障定位 (6)2.1.4 测试与分析 (6)2.2 维修操作流程 (6)2.2.1 准备工作 (6)2.2.2 拆卸与组装 (6)2.2.3 故障分析与排除 (7)2.2.4 功能测试与验证 (7)2.2.5 清理与整理 (7)2.3 维修技巧与经验 (7)2.3.1 元器件的选用与代换 (7)2.3.2 电路板维修技巧 (7)2.3.3 故障排除策略 (7)2.3.4 预防性维护 (7)2.3.5 技术资料积累 (7)2.3.6 培训与交流 (7)第3章维修作业安全管理 (7)3.1 维修现场安全要求 (7)3.1.1 维修人员应具备资质 (7)3.1.2 维修现场环境要求 (8)3.1.3 维修设备与工具要求 (8)3.2 用电安全 (8)3.2.2 安全操作规范 (8)3.2.3 紧急处理 (8)3.3 防止静电及电磁辐射 (8)3.3.1 静电防范 (8)3.3.2 电磁辐射防范 (8)第4章常见电子元件检测与维修 (9)4.1 电阻、电容元件检测与维修 (9)4.1.1 电阻元件检测 (9)4.1.2 电阻元件维修 (9)4.1.3 电容元件检测 (9)4.1.4 电容元件维修 (9)4.2 电感、变压器检测与维修 (9)4.2.1 电感元件检测 (9)4.2.2 电感元件维修 (10)4.2.3 变压器检测 (10)4.2.4 变压器维修 (10)4.3 二极管、晶体管检测与维修 (10)4.3.1 二极管检测 (10)4.3.2 二极管维修 (10)4.3.3 晶体管检测 (10)4.3.4 晶体管维修 (11)第5章模块级维修 (11)5.1 电源模块维修 (11)5.1.1 电源模块概述 (11)5.1.2 电源模块故障诊断 (11)5.1.3 电源模块维修流程 (11)5.1.4 电源模块维修案例 (11)5.2 信号处理模块维修 (11)5.2.1 信号处理模块概述 (11)5.2.2 信号处理模块故障诊断 (11)5.2.3 信号处理模块维修流程 (11)5.2.4 信号处理模块维修案例 (12)5.3 显示模块维修 (12)5.3.1 显示模块概述 (12)5.3.2 显示模块故障诊断 (12)5.3.3 显示模块维修流程 (12)5.3.4 显示模块维修案例 (12)第6章装置级维修 (12)6.1 通用仪器设备维修 (12)6.1.1 维修流程 (12)6.1.2 维修技巧与方法 (12)6.1.3 维修工具与设备 (13)6.2 专业仪器设备维修 (13)6.2.2 维修策略 (13)6.2.3 维修难点与解决方案 (13)6.3 故障分析与排除实例 (13)6.3.1 通用仪器设备故障排除 (13)6.3.2 专业仪器设备故障排除 (13)6.3.3 常见故障诊断与处理方法 (13)第7章维修质量控制 (13)7.1 质量控制标准 (13)7.1.1 定义维修质量标准 (13)7.1.2 维修质量标准制定依据 (14)7.2 维修过程质量控制 (14)7.2.1 维修前准备 (14)7.2.2 维修过程监控 (14)7.2.3 维修过程改进 (14)7.3 维修验收与评价 (14)7.3.1 维修验收 (14)7.3.2 维修评价 (15)第8章培训与人才培养 (15)8.1 维修培训体系 (15)8.1.1 培训目标 (15)8.1.2 培训内容 (15)8.1.3 培训方式 (15)8.1.4 培训师资 (15)8.1.5 培训评估 (15)8.2 培训课程设置 (15)8.2.1 电子仪器原理 (15)8.2.2 维修技能培训 (16)8.2.3 故障诊断与处理 (16)8.2.4 维修案例分析 (16)8.2.5 维修质量管理 (16)8.3 人才培养与选拔 (16)8.3.1 人才选拔 (16)8.3.2 培训选拔 (16)8.3.3 实践锻炼 (16)8.3.4 职业规划 (16)第9章售后服务支持 (16)9.1 客户服务政策 (16)9.1.1 服务宗旨 (16)9.1.2 服务承诺 (16)9.1.3 服务范围 (17)9.2 售后服务流程 (17)9.2.1 报修及咨询 (17)9.2.2 故障诊断 (17)9.2.4 维修实施 (17)9.2.5 客户验收 (17)9.2.6 售后跟踪 (17)9.3 售后服务质量管理 (17)9.3.1 服务质量控制 (17)9.3.2 客户满意度调查 (18)9.3.3 投诉处理 (18)第10章维修服务发展趋势与展望 (18)10.1 维修技术创新 (18)10.1.1 智能化维修技术 (18)10.1.2 远程维修技术 (18)10.1.3 绿色维修技术 (18)10.2 服务模式创新 (18)10.2.1 定制化服务 (18)10.2.2 整合式服务 (19)10.2.3 互联网服务 (19)10.3 行业发展前景展望 (19)10.3.1 技术驱动 (19)10.3.2 市场细分 (19)10.3.3 产业融合 (19)第1章电子仪器维修基础1.1 仪器维修概述1.1.1 维修的定义仪器维修是指对出现故障的电子仪器进行检测、诊断、拆卸、更换零部件、调试及恢复其正常运行的一系列活动。

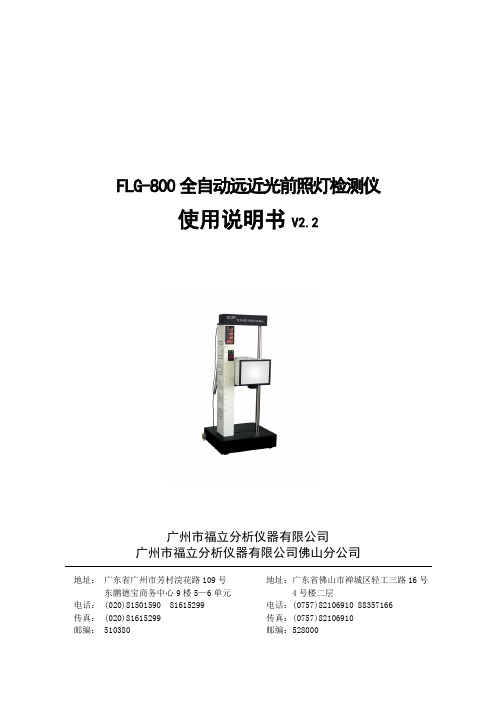

FLG-800全自动远近光前照灯检测仪使用说明书V2.2广州市福立分析仪器有限公司广州市福立分析仪器有限公司佛山分公司地址：广东省广州市芳村浣花路109号地址：广东省佛山市禅城区轻工三路16号东鹏德宝商务中心9楼5—6单元 4号楼二层电话： (020)81501590 81615299 电话：(0757)82106910 88357166传真： (020)81615299 传真：(0757)82106910邮编： 510380 邮编：528000目录一、概述 (2)二、主要技术参数 (2)三、服务承诺及责任 (2)四、结构组成与作用 (3)五、安装 (5)六、面板功能与显示 (9)七、使用 (10)八、校准 (11)九、简单故障处理 (20)十、成套性 (21)十一、通讯说明 (21)一、概述FLG-800全自动前照灯检测仪（以下均简称“灯光仪”）是由高性能数字信号处理器（DSP6713）组成的视频信号处理及智能化控制系统。

其具有使用方便、测量准确、工作可靠、自动化程度高等优点，适用于机动车安全技术检测站对机动车前照灯的有关参数进行全自动检测，也适宜在机动车制造厂、维修厂对前照灯进行调整、检验时使用。

二、主要技术参数●测量范围发光强度：(0～60000)cd远光、近光光轴偏移量：(1)、垂直方向：上1°30´～下3°或上25cm/dam～下50cm/dam(2)、水平方向：左3°～右3°或左50cm/dam～右50cm/dam前照灯中心高：50cm～130cm●示值误差发光强度：±12%（相对误差）光轴角：±15´前照灯中心高：±1cm●间差：15´●检测距离：1m●消耗功率：约180W●使用条件环境温度：(0～40)℃相对温度：不大于90%大气压力：70.0kPa～106.0kPa电源电压：AC220V±22V电源频率：50Hz±1Hz三、服务承诺及责任3.1 质量保证承诺及责任用户自购买本产品一年内可免费保修享有广州市福立分析仪器有限公司提供的保修服务。

《柴油车氮氧化物（NO X）检测仪校准规范》编制说明一、任务来源根据2017年国家质检总局国家计量技术规范制修订工作安排（国质检量函【2017】25号），全国法制计量管理计量技术委员会下达任务，由浙江省计量科学研究院作为主要单位起草《柴油车氮氧化物（NO X）检测仪校准规范》。

任务下达后，规范起草单位多次召开研讨会，并对参与起草单位浙江浙大鸣泉电子科技有限公司生产的柴油车氮氧化物（NO X）检测仪进行了全性能的试验；由于本规范起草期间的主要依据GB 3847尚未正式颁布，起草组多次与国标起草单位进行了沟通，确保国标和本规范的一致性；另起草组派多人参加了交通部起草的《压燃式机动车排气分析仪》行业规程研讨和审定会，并全面参与该行业标准的试验和制定工作。

期间起草组前往全国各生产厂商进行了相关试验，多方面听取了各生产厂家和行业管理的部门的意见，针对不同的意见，组织了机动车计量检测技术工作组及有关人员专门对相关的意见进行了研讨，并达成一致意见，从而完成了该规范的编写工作。

二、目的及意义“十二五”规划纲要中首次将氮氧化物（NOx）列入约束性指标体系，并要求排放量减少10%。

氮氧化物污染物的主要来源有工业排放和机动车排放。

研究表明，国内机动车氮氧化物排放量占总排放量的31%，而其中保有量仅占5%的重型柴油车氮氧化物排放量却占汽车总排放量74%，因此，柴油车氮氧化物排放的控制对改善城市环境质量具有至关重要的作用。

我国现行的柴油车排放标准为GB 3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》。

该排放标准仅对柴油车排放的烟度提出了排放限值，其检测方法为自由加速烟度法。

针对“十二五”期间，全国范围内将会严格实施的国Ⅳ阶段机动车排放标准以及未来将要实施的国Ⅴ标准，有关部门必会对柴油车排放中的氮氧化物进行严格控制，同时建立相关的排放标准和检测方法（GB 3847修订版），并研发相关的柴油车氮氧化物检测设备。

FULIGC9790气相色谱仪安装使用说明书浙江温岭福立分析仪器有限公司仪器基本操作指南一.电源要求1.220V±10%；2.频率：50±0.5H Z；3.功率>2000W；4.接地要求电阻<0.1Ω。

二.气源要求N：99.995%；2：99.995%；H2Air：干燥，无油。

三.FID操作要求载气：流量30ml/min；氢气：点火时0.15-0.2Mpa;点火后0.1Mpa,即30ml/min;空气：点火时0.01Mpa;点火后0.03Mpa,即300ml/min;四.TCD操作要求1.开机加热、加电流前先通气；2.流量校正：两路出口流量一致；3.电流设得不能太高(参考说明书)。

目录一.概述 (1)二.仪器技术指标 (2)2.1．综合参数2.2．温度控制2.3．FID氢火焰检测器2.4．应用环境三.仪器成套性 (4)四.仪器工作原理 (5)五.安装 (6)5.1．实验室的准备5.2．拆箱5.3．气路连接5.4．系统检漏5.5．通电前的检查六．操作 (12)6.1．键盘名称介绍及功能6.2．键盘操作七.气路 (20)7.1．气源7.2．仪器气路流程7.3．主要部件参数及简介7.3.1．稳压阀7.3.2．稳流阀7.3.3．针形阀7.3.4．开关阀7.3.5．气阻7.3.6．减压阀7.3.7．气体净化7.4．气体流量调节7.5．流量测量7.6．色谱柱安装八．注样器 (32)8.1．填充柱注样器8.2．注样器安装8.3．注样器温度选择8.4．注样隔垫的使用8.5．注样器清洗；九．FID氢火焰离子化检测器 (35)9.1．概述9.2．工作原理9.3．基本特点9.4．应用范围9.5．气体流量条件选择9.5.1．载气和氢气的比例9.5.2．最佳空气流速9.6．操作9.7．验收方法9.7.1．噪声和漂移的检查9.7.2．检测限试验十．仪器的维护保养及常见故障处理 (43)附录：自检代码 (45)附录A：仪器供电配置图 (46)附录B：CPU线路板安装图 (47)产品说明的使用范围及仪器操作注意事项 (48)9750气相色谱仪安装使用说明书第一章:概述满足广大用户不同的分析对象、不同应用场合的需要。

测量仪器维修手册一、引言测量仪器在各个行业中起到至关重要的作用，然而，由于使用环境、操作不当或长时间的使用等原因，这些仪器可能会出现故障或需要维修。

本手册旨在提供测量仪器维修的指导，以确保仪器的正常运行和准确测量结果的获取。

二、安全注意事项在进行测量仪器维修之前，请务必遵守以下安全注意事项，以保护您的安全和仪器的完整性：1. 在维修仪器之前，确保仪器已经断电，并且电源线已从电源插座中拔出。

2. 穿戴适当的防护装备，如手套、护目镜等，以避免受伤或化学物品的直接接触。

3. 在维修过程中，避免触摸电路板或其他内部零部件，以防止静电放电对仪器造成损坏。

4. 仅使用适当的工具进行维修，避免使用损坏的工具或不当的方法。

三、故障排除步骤当测量仪器出现故障时，可以按照以下步骤进行故障排除：1. 确定故障现象：仔细观察仪器在使用过程中出现的异常现象，如显示错误、测量不准确等。

2. 检查电源和连接：确保仪器的电源连接正确，并且电源线没有损坏。

检查仪器与外部设备的连接，确保连接牢固。

3. 检查传感器和探头：检查仪器所使用的传感器和探头是否完好，并且没有损坏或脱落。

4. 校准仪器：使用已知值进行校准，以验证仪器的准确性。

如果校准失败，可能需要调整或更换相关部件。

5. 重置仪器：在故障排除过程中，有时重新启动或重置仪器可以解决一些常见的问题。

6. 查阅仪器手册：参考仪器的用户手册或技术规格，查找关于故障排除和维修的相关信息。

四、维护保养为了延长测量仪器的使用寿命并确保其准确性，定期的维护和保养是必不可少的。

以下是一些建议：1. 清洁仪器：定期清洁仪器的外壳和探头，使用适当的清洁剂和工具。

避免使用过多水分或溶剂。

2. 防护措施：根据仪器的使用环境，采取适当的防护措施，如防尘罩、防潮箱等。

保持仪器远离高温、潮湿或恶劣的环境。

3. 定期校准：定期对仪器进行校准，以确保其准确性和稳定性。

根据使用情况，可以选择厂家推荐的校准周期。

四、开机操作步骤
1、通气：首先连接好色谱柱，在检查气路密封良好的情况下，先逆时针旋转钢瓶总阀，调整减压阀输出压力 0 . 4 ~ 0 . 5 M p a
，调节气相色谱仪上的载气稳压阀（总压），使其输出压力为 0.3Mpa，调节柱前压 1 和 2 的稳流阀 2 圈， 载气流量氢气约为 30mL/min。
2、通电：检查仪器开关都应处于“关闭”位置后，开启气相色谱仪右侧的电源开关，仪器接通电源以后计算 机首先进入仪器的自检程序，其状态显示为指示灯。全部打开，直到屏幕出现“OK！”字样后表示仪器自检通过，可以进入正常操 作程序，并且显示器自动切换到屏幕显示状态，等待用户输入操作ห้องสมุดไป่ตู้息，此时若不进行任何信息输入，仪器保持此 状态 15 秒后，将执行上一次关机前所设定的储存参数。
五、液体进样操作练习
1、每人选用一支1ul 微量进样器，在实验老师的指导下，取0.5ul 的环己烷进样，进样的同时按下绿色遥控开关或单击工具条上的 谱图采集绿色按钮，进行谱图采集，文档窗口内开始有谱图走动。如果要调节谱图在横向和纵向上的缩放， 请分别调节“谱图参数”表中“满屏时间”和“满屏量程”两个谱图显示参数，也可分别单击这两个参数旁的“满屏”
一、实验目的 1. 了解气相色谱仪的主要结构组成和应用。
2. 掌握仪器基本操作和调试程序，熟悉气路运行过程。 3. 明确热导池检测器的操作注意事项。 4. 掌握气相色谱进样操作要领。 二、实验原理
通过实验了解气相色谱仪的结构与原理。气相色谱仪是实现气相色谱过程的仪器， 按其使用目的可分为分析型、制备型和工艺过程控制型。但无论气相色谱仪的类型如何变化， 构成色谱仪的 5 个基本组成部分皆是相同的，它们是载气系统、进样系统、分离系统（色谱柱）、检测系统 及数据处理系统。 载气系统：载气是构成气相色谱过程中的重要一相——流动相，一般由高压钢瓶供气。 进样系统：汽化室是进样系统中不可缺少的组成部分，它的作用是把液体样品瞬间加热变成 蒸汽，然后 由载气带人色谱柱。 分离系统：色谱柱比作气相色谱仪的“心脏”，样品就是在此根据其性质的不同进行分离的。 检测系统：检测器是气相色谱仪的关键部件。它的作用是将经色谱柱分离后顺序流出的化学 组分的信息 转变为便于记录的电信号，然后对被分离物质的组成和含量进行鉴定和测量。

精密仪器维修手册一、引言本手册旨在提供关于精密仪器的维修指南和操作注意事项。

精密仪器在各个领域发挥着重要的作用，然而，由于其特殊性和复杂性，维修过程需要严谨和专业的操作。

本手册将详细介绍维修过程的步骤和技术要求，帮助维修人员正确维护和修复精密仪器，确保其性能和可靠性。

二、维修步骤1. 确定故障原因在开始维修之前，必须准确判断精密仪器的故障原因。

可以通过观察和检测仪器的工作状态，排除可能的问题，并进行必要的测试和检查。

同时，还应参考仪器的说明书和维修记录以获取更多细节和线索。

2. 器件检查与更换一旦确定了故障原因，接下来就需要对受损的器件进行检查和更换。

为了确保正确性和准确性，维修人员应根据仪器的规格要求选择适当的替换部件，并按照正确的方法进行更换。

在更换过程中，要注意防止静电损坏和错误操作导致的进一步损坏。

3. 检修与校准在器件更换完成后，需要对仪器进行检修和校准。

检修过程中，应耐心细致地检查仪器各部分的连接和功能，确保无疏漏。

校准是维修工作的重要环节，必须按照标准操作规程进行，保证仪器的测量和控制的准确性。

4. 维护与保养维修完成后，仪器还需要定期维护和保养以延长其寿命和性能。

维修人员应定期清洁和润滑仪器的关键部件，并定期进行性能测试和调整。

此外，仪器的周围环境应保持清洁干燥，防止温度、湿度等因素对仪器造成损坏。

三、操作注意事项1. 安全第一在进行维修操作时，安全是首要关注的问题。

维修人员应佩戴必要的个人防护设备，如手套、护目镜等，以防止受伤或污染。

同时，维修过程中的电气操作要遵循相关安全规范，确保电源切断、接地等措施得当。

2. 遵循标准规程维修人员应遵循制造商提供的维修手册和标准规程进行操作。

这包括仪器的拆装顺序、紧固力度、连接方式等。

在操作过程中，应严格按照规程的要求进行，不得随意修改或省略。

3. 注意维修环境与设备维修环境应保持干燥、清洁，并且具备必要的温湿度控制措施。

维修工具和设备应经过校准和合格检查，确保其可靠性和准确性。

Page 5
福立分析仪器有限公司
Chen wei
液相色谱仪原理
高压输液泵
FULI
输出压力高、流量范围大、流量恒定、 无脉动，流量精度和重复性为0.5%左右。 此外，还应耐腐蚀，密封性好。
Page 6
福立分析仪器有限公司
Chen wei
FL2200液相色谱仪介绍
高压输液泵主要的特点和功能
•采用步进电机驱动凸轮的双柱塞双级 密封机构，保证泵运行平稳、无泄漏； •采用步进电机驱动细分技术及压力反 馈技术降低运行噪声，更进一步减低 压力波动并可实现恒流、恒压控制。
紫外/可见光检测器的主要性能指标 F U L I
波长范围：195～600nm 波长精度: ±1nm 波长重复性: ±0.1nm 基线噪声：±1×10-5AU/h 基线漂移：2×10-4AU/h 光谱带宽：8nm 流过池体积：8ul
Chen wei
FL2200液相色谱仪介绍
高 压 输 液 泵 工作模式
FULI
• 等度模式：为最常用的模式，流量输出为恒流。
• 程序模式：有二种工作方式，第一种与另外一个泵配合完成梯度 流量控制；第二种为根据设定的时间－流量程序进行流量控制。
• 恒压模式：此种方式是以柱前压为恒定方式来工作。
• 从控方式：这种工作方式是在梯度方式工作时，使被设定泵工作 于另一个泵的从属模式，此时另一个泵必定是程序模式。
FULI
Page 2
福立分析仪器有限公司
Chen wei
液相色谱仪原理
液相色谱的应用
气相色谱仅能分析在操作温度下能气化而 不分解的物质。对高沸点化合物、非挥发性物 质、热不稳定化合物、离子型化合物及高聚物 的分离、分析较为困难。致使其应用受到一定 程度的限制，据统计只有大约20%的有机物能 用气相色谱分析；而液相色谱则不受样品挥发 度和热稳定性的限制，它非常适合分子量较大 、难气化、不易挥发或对热敏感的物质、离子 型化合物及高聚物的分离分析，大约占有机物 的70 ～ 80%。

福立尾气分析仪的原理福立（FLIR）尾气分析仪是一种用于测量和分析发动机排放气体的仪器。

这种尾气分析仪由福立公司开发，并且已经在汽车工业和环境保护领域得到了广泛应用。

福立尾气分析仪的原理主要基于光谱技术，其核心是红外线吸收和散射原理。

尾气分析仪主要包含以下几个部分：光源、样品室、光谱仪、检测器和数据处理系统。

下面将详细介绍福立尾气分析仪的工作原理。

1. 光源：福立尾气分析仪一般采用红外线能谱仪作为光源。

它可以发射连续或脉冲光，具有较高的亮度和辐射强度，能够提供充足的光能用于样品的分析。

2. 样品室：样品室是福立尾气分析仪中的一个重要组成部分。

它被设计为一个密闭的空间，用于收集和处理待测尾气样品。

样品室内置有传感器，用于监测尾气的温度、压力和流速等参数。

3. 光谱仪：福立尾气分析仪采用高分辨率的光谱仪，可将红外线能谱仪发射出的光束分解成不同波长的光线。

光谱仪一般使用干涉仪或分光计，能够精确测量光线的波长和强度。

4. 检测器：福立尾气分析仪的检测器主要用于检测样品室中通过的光线，并将其转换成电信号。

常用的检测器包括光电二极管、光电倍增管或光敏电阻等。

这些检测器对不同波长的光线具有不同的响应特性。

5. 数据处理系统：福立尾气分析仪的数据处理系统用于接收、处理和分析检测器输出的信号。

这个系统一般由计算机和相应的软件组成。

数据处理系统可以实时显示尾气样品的浓度、成分和排放水平等信息，并将这些数据进行记录和存储。

福立尾气分析仪的工作原理是基于红外线吸收和散射原理。

当待测尾气通过样品室时，其中的气体分子会吸收特定的红外线辐射。

尾气中不同成分的分子对红外线的吸收具有特定的吸收频率和强度，因此可以通过测量样品室中透过的光的强度变化来推导出尾气中不同成分的浓度。

福立尾气分析仪通过改变光源输出的波长和强度，结合光谱仪的测量结果，可以分析出尾气中多种气体的浓度和排放水平。

总而言之，福立尾气分析仪通过红外线吸收和散射原理，利用光源、样品室、光谱仪、检测器和数据处理系统等组成部分，实现了对发动机尾气的测量和分析。

电力仪器维修手册一、前言电力仪器维修是维持电力设备顺利运行的重要环节。

为了保证电力仪器的准确性和可靠性，我们需要进行定期的维护和检修。

本手册将详细介绍电力仪器的维修方法和步骤，以及维修过程中需要注意的事项。

二、维修工具准备维修工具是进行电力仪器维修的基础，合适的工具能够提高维修效率并保证维修质量。

以下是一些常用的维修工具：1. 螺丝刀和扳手：用于拆卸和安装仪器的螺丝和螺母。

2. 电工绝缘手套和绝缘靴：保护维修人员的安全。

3. 测量仪器：如万用表、示波器等，用于检测电力仪器的性能。

4. 清洁工具：如刷子、吹风机等，用于清洁内部仪器零件。

三、维修步骤1. 仪器故障诊断在维修之前，必须对仪器故障进行准确的诊断。

可以通过以下步骤进行诊断：- 仔细观察仪器的工作状态，记录异常现象。

- 使用测量仪器检测仪器的电压、电流等参数。

- 分析测量结果，确定故障原因。

2. 故障排除一旦确定了仪器的故障原因，就需要进行相应的排除。

排除故障的步骤如下：- 根据故障原因，找到需要进行维修或更换的部件。

- 使用适当的工具拆卸和更换故障部件。

- 安装新的部件，并确保其紧固可靠。

3. 维护和校正维修完成后，对仪器进行维护和校正是必要的。

维护和校正的步骤如下：- 清洁仪器内部的灰尘和杂物。

- 使用测量仪器检测仪器的性能，确保其准确性和可靠性。

- 根据需要，对仪器进行校准，确保其输出结果的准确性。

四、注意事项在进行电力仪器维修时，需要注意以下事项，以保证维修过程的顺利进行和安全可靠：1. 保持工作环境整洁，防止灰尘和杂物对仪器造成污染和损坏。

2. 维修人员应穿戴适当的防护设备，如绝缘手套和绝缘靴，确保人身安全。

3. 在维修过程中，应严格按照操作规程进行操作，避免错误操作导致更严重的故障。

4. 如果对仪器的维修不熟悉，应及时请教专业人员或查阅相关资料。

5. 定期维护和检修电力仪器，及时发现故障并进行修复，以保持其良好的工作状态。

结语本手册详细介绍了电力仪器的维修方法和步骤，以及维修过程中需要注意的事项。

FLA-502标定及检查
广州福立分析仪器有限公司
前面板视图
1
一、标定气
• • • • • • •
2
高量程标气 气体成分 浓度 C3H8 约3200×10-6 CO 约 8.0×10-2 CO2 约 12×10-2 NO 约 3000×10-6 平衡气体N2 纯度＝ 99.99%
二、检查气
• • • • • • •
8、调零后
• 除了氧是 20.9%以外， 其它成分 都应为0。
10
十、进入标定界面
11
十一、选择成分及输入设定值
• 按“↓” 键 移动光标 • 按“→” 键修改数 值 • 次序是循 环的 • 氧气不要 选。
12
十二、稳定后按“确认”
• 通气30~40 秒后按 “确定”。 通气时间 过长NO低 端会偏低。 • 要一直开 着标气。
十九、开泵抽掉检查气
20
二十、把“零气选择”设回空 气
• 标定和检 查合格后， “零气选 择”要选 回“空 气”，否 则会出错！
21
二十一、示值误差计算公式
• 绝对误差=测量值-标准值 • 相对误差= 【（测量值-标准值）/标准值】X100% • 注：测量值为3次通气的平均值 • ★标定完成后关标气阀，零气选择要选 回“空气”，否则会出错！
3
低量程标气 气体成分 浓度 C3H8 约200×10-6 CO 约 0.5×10-2 CO2 约 3.6×10-2 NO 约 300×10-6 平衡气体N2 纯度＝ 99.99%
三、零气（瓶装空气或高纯N2）
• 气体纯度要求：O2 = 20.9% • HC < 1×10-6 • CO < 1×10-6 • CO2 < 200×10-6 • NO < 1×10-6 • 平衡气体为N2，纯度 ＝99.99%。

■结构与作用
FLB-100 透射式烟度计主要由两大部分组成：检测平台、显示仪。
1. 检测平台
图1 .4.
如图 1， 检测平台负责完成对压燃式发动机和装有压燃式发动机的车辆排气可见污染物的检测 并回送检测结果给显示仪。检测平台对排气可见污染物进行连续测量，动态反映排气污染物的变 化，可准确测量出各种排烟的不透光度 N 和光吸收系数 k。
注意： 检查或连接电源线和通讯线过程中应断开电源， 以免 损坏仪器或人遭到伤害。 3. 预热 仪器接通电源后，先进行预热（如图 4） 。预热是为保证测量结果的准确性。不同的环境温度， 预热时间有所不同，当显示仪显示的管温达到 80℃时，则表示仪器已经完成预热，可进入测量， 若要求测量数据的稳定性更好，可适当延长预热时间( 即使完成正常预热时间也不要马上进入测 量)30 分钟。
图7 在【测量】界面、 【稳态】界面或【加速】界面期间按“功能”键均可进入【菜单】界面， 【菜 单】界面主要用来指导用户进行【线性校正】 （零位校准） 、 【线性检查】 、 【通讯设置】 、 【时钟设置】 等操作。 前面板按键功能： “确认”键——按下该键表示执行或确认当前选择； “功能”键——按下该键退出当前界面，或返回【菜单】界面； “ “ “ ”键——该键用作移位键，其它功用根据各界面提示； ”键——该键用作移位键或修改键，其它功用根据各界面提示； ”键——该键用于调节显示屏亮度。
01h取状态码02h取测量值03h取稳态值04h取加速值05h请求进行线性校正06h设置仪器为直接测量状态07h设置仪器为稳态测量状态08h设置仪器为加速测量状态09h请求停止稳态测量0ah请求开始稳态测量0bh请求进行一次加速触发自动触发0eh请求取最近一次加速主数据0fh请求取最近一次加速曲线数据取状态码命令01h令

福立气相色谱采集时间修改方法福立气相色谱分析仪是一种常用的分析仪器，在化学、生物、医药等领域都有广泛的应用。

在进行色谱分析时，采集时间是一个非常重要的参数，它直接影响着样品的分离程度和分析结果的准确性。

因此，对于福立气相色谱采集时间的修改方法，我们需要深入了解色谱分析的原理和方法，结合仪器的特点和实际操作经验，找到合适的方法来调整采集时间，以确保获得准确可靠的分析结果。

首先，让我们了解一下福立气相色谱的原理和工作方式。

气相色谱分析仪主要由进样系统、色谱柱、检测器和数据处理系统组成。

样品经过进样系统被注入到色谱柱中，利用色谱柱的分离作用将各种化合物分离，然后通过检测器对分离的化合物进行检测，最终得到分析结果。

采集时间即样品在色谱柱中的停留时间，它直接影响着样品的分离效果和检测的灵敏度。

在实际操作中，采集时间的设置通常根据样品的性质、色谱柱的类型和分析的要求来确定。

一般来说，如果样品中的化合物较多或者分离程度要求较高，可以适当延长采集时间；如果样品中的化合物较少或者分离程度要求不高，可以适当缩短采集时间。

当然，采集时间的设置还需要结合实际情况进行调整，下面我们就来介绍一些常用的福立气相色谱采集时间修改方法。

1.根据样品的性质和分析要求确定采集时间范围。

在进行色谱分析之前，我们首先需要对样品进行一定的预处理，包括提取、净化、浓缩等步骤，以确保样品的纯度和稳定性。

然后根据样品的性质和分析要求确定采集时间的范围，一般可以根据样品的相对挥发性、分子大小、极性和浓度等因素来确定采集时间的初始范围。

2.进行色谱柱和进样系统的调整。

在实际操作中，色谱柱和进样系统的性能会直接影响采集时间的设定。

如果色谱柱的分离效果不佳或者进样系统的稳定性不好，都会导致采集时间的调整困难。

因此，我们需要对色谱柱和进样系统进行定期的维护和保养，确保其性能稳定，并及时进行调整和更换。

3.利用标准品进行优化。

在进行色谱分析之前，我们通常会利用标准品进行优化，找到最佳的采集时间。
