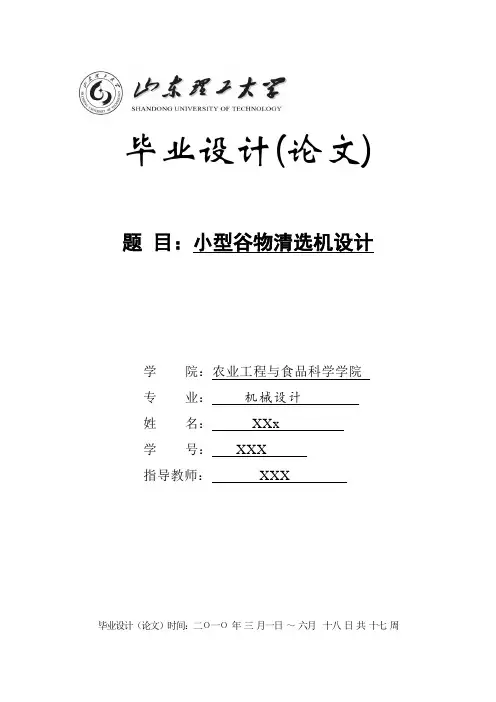

毕业设计(论文)题目：小型谷物清选机设计学院：农业工程与食品科学学院专业：机械设计姓名：XXx学号：XXX指导教师：XXX毕业设计（论文）时间：二О一О年三月一日～六月十八日共十七周摘要谷物清选机械目前国内己经基本上能够自给自足，但是由于市场上大部分都是种子加工成套设备，由于其价格高，能耗大，还不能完全适应小型种子生产和经营部门的要求。

因此，开发符合我国国情的谷物清选机械，对提高我国种子产品质量、农业经济效益和农业生产现代化水平具有重要意义。

论文立足国情，基于我国不同类型种子生产和经营部门的经济和技术水平，研制开发一种实用性强、市场前景好的小型谷物清选机械。

本文在介绍国内外种子加工机械的发展现状与动态的基础上，分析了研制价格低、操作简单、使用方便的小型谷物清选机的意义和市场需求，制定了系统总体设计方案，对系统的机架、筛体、振动机构、风机进行了重点研究设计。

该小型谷物清选机采用单相220伏交流电源供电，使用非常方便，而且节约能源，动力只需1.5kw。

机架设计为车驾式，整机可框在地排车下盘上，移动方便。

进料装置采用了结构简单的顶置式人力提升装置，采用插板活门控制流量，其结构简单，操作方便，喂料均匀。

筛体的上筛采用圆孔平面筛、下筛采用编织筛，提高了生产率，而且对粗混杂物及小谷粒有较高的分离率。

传动机构采用三角带传动，传动平稳，结构尺寸小。

振动机构采用曲柄连杆机构，平稳可靠有效。

清选风机采用低压后向直叶片离心式风机。

在整机设计过程中充分考虑到性价比，选用价格低、性能稳定的零部件。

关键词:清选机，单相电源，平面筛，曲柄连杆传动机构,风筛式AbstractAt present, the grain cleaner can be basically already self-sufi}cient athome. But the most part is the complete sets seed-processing equipment, and its high price, heavy weight and high energy consumption can't meet the demand of the small-size seed producing and running department. Therefore,developing the grain cleaner which accords with of our national conditions has great significance to improve seed quality, agricultural economic benefits and agricultural modernization. According to the economy of the department and engineering level of the different kinds of seeds of our country, the thesis bases on the national conditions and we have exploited the small-size gain cleaner which has strong practicability and good market prospects.Based on introducing the states-of-art of the seed processing equipment at home and abroad, the significance and market demand of the small-size grain cleaner which is easy to operate, convenient to use and has the low price are analysed. Having made the overall design plan of the system, the framework, vibrosieve, vibrating mechanism and the centrifugal fan of the system are mainly researched and designed.This small-size gain cleaner is adopted single-phase 220 volts to supply power and it is very convenient to use, economize the energy and motive force only need 1.Skw The framework is designed for the thill. The machine is fixed the underwall of the vehicle and it is convenient to move. The feeding device is adopted the overhead men hoisting device and used flashboard valve to control the flow. It is of simple structure, easy to operate and even to feed the material. The top sieve of the vibrosieve is adopted round-hole prissy screen and round-hole plansifter of the lower sieve. The thick impurity and small valley have the higher rate of the grain separation. Because the vertical arris of the triangle has increased the possibility of the directed movement of the tiny and have promoted the lower floor of the valley to pass separation process which sifts the hole. A part of the sieve hole is the side of the arris, which not only forms the groove in the bottom surface, but also has increased effective area of sieve hole .At the same time, it does not produce the restriction to the directed movement of the valley. Transmission organization are adopted triangular belt to drive which has steady transmission and little physical dimension. The belt wheel has been taken thesolid wheel. The vibrating mechanism is adopted the eccentric bearing link mechanism. The eccentric bearing is a standard component which not only simplified the processing connecting, but also reduced the frictional dissipation. It is adopted the hypopiesia, backward, prismatic blade centrifugal fan. the method of adjusting the area of the inlet opening to adjust the input air.During the whole design process, choosing the low performance for use are sufficiently considered. Through price with steadyn}nning test, result of the test and designing requirement are unanimous basically,system has better economic benefits and social benefit.Keyword:small-size grain cleaner ，single-phase electric power supply ，round-hole prissy screen ，eccentric bearing link mechanism, energy-saving目录摘要 (I)Abstract (II)目录 ............................................................................................................................................ I V 第一章概述. (1)1.1 课题研究的目的及意义 (1) (1) (1)1.2 国内外研究现状 (2) (2) (5) (5) (6) (6) (7)第二章谷物清选机的结构、特点及总体设计 (8) (9) (9) (9) (9)2.3.2 筛子的形状尺寸 (10)2.3.3 筛子的参数选择 (11)2.3.4 振动机构的设计 (12)2.4 清选风机的设计 (17)2.4.1 清粮风机的特点 (17)2.4.2 清选风机的结构性能参数 (17)2.4.3风机的加工工艺： (15)2.5 电机的选型 (15) (15) (15) (16) (16)2.6 传动机构的设计 (16)—风机带轮三角胶带传动的参数选择 (16)2.6.2电机一摇臂轴带轮三角胶带传动的参数选择： (22)2.6.3 带轮材料的确定： (25)2.6.4 带轮的结构和尺寸： (25)第三章结论与展望 (26) (26)3.2 展望 (26)3.2.1 课题展望 (26)3.2.2 谷物清选机的发展展望 (27)参考文献 (28)致谢 (29)第一章概述1.1 课题研究的目的及意义课题研究的目的近几年来，农业种植结构调整和加入WTO都对我国农业机械化产生了较大的影响，我国农业机械产品的升级换代和产品结构调整势在必行，农业机械化进入了一个调整发展的新时期。

农业机械学课程设计图纸加153893706学院工程学院专业机械设计制造及其自动化姓名学号指导教师中国·大庆2008 年 06 月目录课程设计任务书 (1)1.设计目的 (2)2.构造与工作原理 (2)3.形式选择 (2)4.结构设计 (2)4.1风扇与筛子配置 (2)4.2阶状抖动板的设计 (2)4.3清选筛的主要尺寸和需用功率(长度 宽度) (2)4.4清选筛的设计 (3)4.5筛子的选择 (3)4.6筛架的设计 (3)4.7驱动机构 (3)4.8风扇的设计与选择 (4)4.9清选筛主要参数的确定 (4)5.结论 (5)参考文献 (6)课程设计(论文)任务书题目：谷物联合收割机清选装置工作部件的设计一、已知条件谷物联合收割机的喂入量3kg/s，工作部件类型轴流式收割机清选装置。

二、设计要求1、系统地了解谷物收割机的构造和工作原理及相关的实验设备。

2、要求准确掌握收割机的各个工作部件及工作原理。

3、学会数学建模的方法分析实际收割机的各个工作部件。

4、独立完成谷物联合收割机工作部件的设计与计算。

5、应符合课程设计报告的基本要求，独立完成你的论文。

三、撰写论文要求1、论文内容包括中文封皮、目录、综述、正文（设计与计算）、参考文献、附录（设计图0号）、等主要部分组成。

2、论文开本要求：A4；左边距：25mm，右边距：20mm，上边距：20mm，下边距：25mm，页眉边距：14mm，页脚边距：18mm；正文行间距：五号字自然排版。

3、标题四号黑体。

标明参考文献的出处。

4、素材收集真实有效，论述图文并茂。

四、相关参考书目（自行检索）五、本课程论文答疑人（注明各答疑人答疑的部分）：六、时间分配比例（供参考）06月19日至06月21日根据论文的基本条件进行资料查阅。

06月22日至06月23日确定方案，初步编辑。

06月22日至06月30日计算、画图、编辑撰写与修改。

06月30日至06月31日论文装订、答辩。

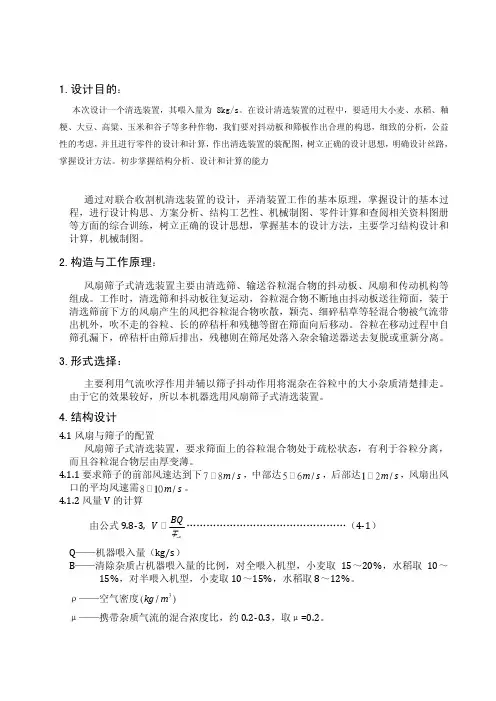

1.设计目的：本次设计一个清选装置，其喂入量为 8kg/s。

在设计清选装置的过程中，要适用大小麦、水稻、釉 粳、大豆、高粱、玉米和谷子等多种作物，我们要对抖动板和筛板作出合理的构思，细致的分析，公益 性的考虑，并且进行零件的设计和计算，作出清选装置的装配图，树立正确的设计思想，明确设计丝路， 掌握设计方法。

初步掌握结构分析、设计和计算的能力通过对联合收割机清选装置的设计，弄清装置工作的基本原理，掌握设计的基本过 程，进行设计构思、方案分析、结构工艺性、机械制图、零件计算和查阅相关资料图册 等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，主要学习结构设计和 计算，机械制图。

2.构造与工作原理：风扇筛子式清选装置主要由清选筛、输送谷粒混合物的抖动板、风扇和传动机构等 组成。

工作时，清选筛和抖动板往复运动，谷粒混合物不断地由抖动板送往筛面，装于 清选筛前下方的风扇产生的风把谷粒混合物吹散，颖壳、细碎秸草等轻混合物被气流带 出机外，吹不走的谷粒、长的碎秸杆和残穗等留在筛面向后移动。

谷粒在移动过程中自 筛孔漏下，碎秸杆由筛后排出，残穗则在筛尾处落入杂余输送器送去复脱或重新分离。

3.形式选择：主要利用气流吹浮作用并辅以筛子抖动作用将混杂在谷粒中的大小杂质清楚排走。

由于它的效果较好，所以本机器选用风扇筛子式清选装置。

4.结构设计4.1风扇与筛子的配置风扇筛子式清选装置，要求筛面上的谷粒混合物处于疏松状态，有利于谷粒分离， 而且谷粒混合物层由厚变薄。

4.1.1要求筛子的前部风速达到下 s m / 8 7 - ，中部达 s m / 6 5- ，后部达 s m / 2 1- ，风扇出风 口的平均风速需 s m / 10 8- 。

4.1.2风量V 的计算由公式9.8‐3, mrBQV =…………………………………………（4‐1） Q ——机器喂入量（kg/s ）B ——清除杂质占机器喂入量的比例，对全喂入机型，小麦取 15～20%，水稻取 10～15%，对半喂入机型，小麦取10～15%，水稻取8～12%。

清粮机毕业设计清粮机毕业设计随着科技的不断进步，农业领域也得到了极大的发展。

清粮机作为一种重要的农业机械设备，其在农作物种植和加工过程中发挥着重要的作用。

本文将探讨清粮机的毕业设计，包括设计原理、功能和应用，以及未来的发展趋势。

设计原理清粮机是一种用于清除农作物中杂质的机械设备。

其设计原理基于物理和机械原理，通过振动、筛分和吹风等方式，将农作物中的杂质和异物分离出来，从而提高农作物的质量和产量。

清粮机的设计原理主要包括以下几个方面：1. 振动原理：清粮机通过设定合适的振动频率和振幅，使农作物在筛网上产生震动，从而使杂质和异物与农作物分离。

2. 筛分原理：清粮机通过不同孔径的筛网，将农作物和杂质分离。

较大的农作物颗粒会被筛网挡住，而较小的杂质则通过筛网。

3. 吹风原理：清粮机通过设置风机，产生气流，将农作物中的轻质杂质吹走。

轻质杂质会被气流带走，而农作物则沉入收集箱。

功能和应用清粮机具有多种功能和应用，主要包括以下几个方面：1. 清除杂质：清粮机能够有效地清除农作物中的杂质和异物，如石头、土块、秸秆等。

通过清除杂质，可以提高农作物的质量和食用安全。

2. 分离农作物：清粮机能够将农作物中的不同颗粒大小分离出来。

这对于农作物的后续加工和利用非常重要，比如将小麦中的麦粒和麦壳分离，以便进行面粉加工。

3. 提高效率：清粮机能够快速而准确地完成清理工作，提高农民的工作效率。

相比传统的人工清理方法，清粮机具有更高的效率和更好的效果。

清粮机在农业领域有着广泛的应用。

它可以用于谷物、油料、蔬菜、水果等农作物的清理和加工过程中。

无论是在种植阶段还是在收获和加工阶段，清粮机都能发挥重要的作用，提高农作物的质量和产量。

未来的发展趋势随着农业科技的不断进步，清粮机也将迎来更多的发展机遇和挑战。

未来的发展趋势主要包括以下几个方面：1. 自动化技术：随着自动化技术的不断发展，清粮机将更加智能化和自动化。

通过引入传感器和控制系统，清粮机可以实现自动化的杂质分离和清理过程，提高工作效率和准确性。

摘要随着农业机械化的发展，对于农作物种子清选机械的需求也日趋增长，基于摩擦分离清选机理及筛选分级机理，设计出了适用于大豆、红小豆、绿豆等作物清选作业的5XD-2.0 型带式清选分离机,其生产率为2t/h。

带式清选分离机在清选带清选过程中，首先将经过初步清选的大豆、红豆、绿豆等作物种子中杂质清除，尤其是对豆类中的碎半豆，虫蚀严重粒的清除达到了很好的清选效果，其次将清选后的大豆输送到分级机构进行分级筛选，并分别筛选出大、小两种豆粒。

本设计主要用于清选分级豆类作物，设计中简述了该机的工作原理，主要的技术参数及各部件的设计。

关键词:清选机；带式；分级；多次分离AbstractAlong with the development of agricultural mechanization, agricultural seed cleaning machine also become more mature, based on friction separation and screening grading mechanism. cleaning mechanism was studied and designed for soy, red bean, mung bean crops, such as cleaning homework 5 XD - 2.0 type belt cleaning classifier, its productivity is 2 t/h. Belt cleaning classifier in the process of cleaning with cleaning, will first after the initial cleaning of soybean, red bean, mung bean crops such as seed, impurity removal, especially pieces of beans , insect damage serious particle removal achieved very good cleaning effect, the second after cleaning the soybeans to the classifiers classification screening, and screening largeand small two kinds of pea. This design is mainly used for cleaning grade soybeans, introduced in the design of this machine working principle, main technical parameters and the design of the parts.Key words: Qing separator；Belt；Grade；Multiple separation目录摘要------------------------------------------------------------------------------------------------- I Abstract ------------------------------------------------------------------------------------------ II第 1 章绪论 ----------------------------------------------------------------------------------- 11.1 谷物清选机发展及现存问题 ------------------------------------------------------ 1 1.1.1发展谷物清选机的目的------------------------------------------------------------------ 1 1.1.2清选机发展历程和现存的问题 -------------------------------------------------------- 11.2 国内外现状 --------------------------------------------------------------------------- 2 1.2.1国内现状------------------------------------------------------------------------------------ 2 1.2.2国外现状------------------------------------------------------------------------------------ 31.3 本章小结 ------------------------------------------------------------------------------ 3第 2 章清选机的基本结构----------------------------------------------------------------- 42.1 清选机种类及各类型原理 --------------------------------------------------------- 4 2.1.1清选机种类--------------------------------------------------------------------------------- 4 2.1.2各类型清选机原理------------------------------------------------------------------------ 42.2 带式谷物清选机 --------------------------------------------------------------------- 5 2.2.1基本结构及功能--------------------------------------------------------------------------- 5 2.2.2主要技术参数------------------------------------------------------------------------------ 7 2.2.3主要计算参数------------------------------------------------------------------------------ 7 2.2.4带式清选机工作原理--------------------------------------------------------------------- 72.3 本章小结 ------------------------------------------------------------------------------ 8第 3 章主要部件的设计与选取----------------------------------------------------------- 93.1 带选分离机主要参数计算 --------------------------------------------------------- 9 3.1.1清选带的输送能力------------------------------------------------------------------------ 9 3.1.2清选带的宽度计算---------------------------------------------------------------------- 10 3.1.3清选能力的计算------------------------------------------------------------------------- 11 3.1.4清选带不打滑时的条件---------------------------------------------------------------- 113.2 斗式提升机的设计 ---------------------------------------------------------------- 12 3.2.1斗式提升机的主要特点---------------------------------------------------------------- 12 3.2.2主要类型及结构------------------------------------------------------------------------- 123.2.3工作原理---------------------------------------------------------------------------------- 13 3.2.4提升机主要性能参数------------------------------------------------------------------- 14 3.2.5提升机料斗的选用---------------------------------------------------------------------- 153.3 螺旋输送器的设计 ---------------------------------------------------------------- 16 3.3.1主要特点及应用范围------------------------------------------------------------------- 16 3.3.2螺旋输送器的主要结构---------------------------------------------------------------- 17 3.3.3螺旋输送器的主要性能参数 --------------------------------------------------------- 193.4 圆筒筛分级器的设计 ------------------------------------------------------------- 19 3.4.1主要工作参数---------------------------------------------------------------------------- 20 3.4.2圆筒筛分级器的主要结构 ------------------------------------------------------------ 203.5 带式清选机的其他零部件 ------------------------------------------------------- 21 3.5.1清选带的选择---------------------------------------------------------------------------- 21 3.5.2分粮器的选择---------------------------------------------------------------------------- 213.6本章小结------------------------------------------------------------------------------- 21 第 4 章主要传动系统的计算------------------------------------------------------------ 234.1 电机的选择 ------------------------------------------------------------------------- 234.2带传动的设计计算------------------------------------------------------------------- 254.3滚子链传动的设计计算 ------------------------------------------------------------ 284.4本章小结------------------------------------------------------------------------------- 32 结论----------------------------------------------------------------------------------------------- 33 参考文献----------------------------------------------------------------------------------------- 34 致谢----------------------------------------------------------------------------------------------- 36第 1 章绪论1.1谷物清选机发展及现存问题1.1.1发展谷物清选机的目的谷物清选是谷物收获后不可缺少的重要环节,收获后的谷粒中不但包含饱满和成熟的籽粒，而且还有机械损伤、破碎和不成熟的谷粒，除此之外还包含有许多杂质（如草籽、泥沙、断穗、颖壳等）无论留作物种子或其他用途，均需将收获后的谷粒进行清选才能得到满足要求的籽粒。
