稻谷清选加工机械简介作者：马根众来源：《农业知识·乡村季风》2014年第12期一、TQLQ系列粮食清选机鱼台县三高机械有限公司生产的TQLQ系列粮食清选机，是依据清杂振动清选筛气吸式比重去石机的工作原理，根据我国粮食加工工业的现状，创新设计出的一种清杂、去石、效率高、能耗少、占地面积小的新型清理设备，可广泛用于稻谷、小麦、玉米、豆类、花生、饲料及食品加工厂原粮的清理，适合我国中、小型粮食加工企业选用。

TQLQ系列粮食清选机主要由机座、筛船、进料吸风斗、无振控专用箱等组成。

机座由方形管及板料折弯焊接而成，重量轻、刚性好、振动小，机座上采用支承弹簧三点支撑振动筛船。

粮食清选机筛船由钢板折弯焊接成型，内有精选装置，能保证空气均匀进入筛船，通过手柄上下调节，使其产生一个速度可变的反吹气流使稻谷悬浮，石子下沉，使谷、石按不同路径流向分离，保证去石效率。

筛船内装有三层筛面以分离各种杂质，并从出杂口排出，更换大杂筛面和小杂筛面时，拆掉压紧块及端面所有螺钉及大杂收集口方可更换。

进料吸风斗与进料口相连，进料口处有一调节闸板，可调节进料量，并使进料沿筛体宽度方向均匀分布，吸风斗起到吸取轻杂的作用。

无振控制箱由龙门架固定在机座上，与振动体分离，除能保证按流量进料外，还能通过旋转阀的调节控制吸风量。

工作时，物料从进料管进入筛体，使物料沿筛面宽度方向均匀分布。

大杂落在大杂筛上，从大收集口排出机外，谷物落在小杂筛上充分筛选，筛下物为小杂粒及稗子，从小杂收集口排出机外，筛上物为净谷，从导料管进入去石筛。

在自上而下的垂直气流和筛体定向往复运动的综合作用下，自动分级，比重较大的砂石沉到下面与筛面接触，比重较小且表面较为粗糙的粮粒浮于上面，呈悬浮状态，较轻的灰尘、稻壳被吸走，上层的粮粒在自身重力和筛面定向运动作用下不断下滑，从出料口流出，仅贴筛面的砂石向上跳至检查区，其中混在砂石中的粮粒在反向气流的作用下吹回分离区，而砂石则从出口排出机器。

摘要随着农业机械化的发展，农作物种子清选机械也日趋成熟，基于摩擦分离清选机理及筛选分级机理，设计出了适用于大豆、红小豆、绿豆等作物清选作业的5XD-2.0 型带式清选分级机,其生产率为2t/h。

带式清选分级机在清选带清选过程中，首先将经过初步清选的大豆、红豆、绿豆等作物种子中杂质清除，尤其是对豆类中的碎半豆，虫蚀严重粒的清除达到了很好的清选效果，其次将清选后的大豆输送到分级机构进行分级筛选，并分别筛选出大、中、小三种豆粒。

本设计主要用于清选分级大豆，设计中简述了该机的工作原理，主要的技术参数及各部件的设计。

关键词: 清选机；带式；分级AbstractAlong with the development of agricultural mechanization, agricultural seed cleaning machine also become more mature, based on friction separation and screening grading mechanism. cleaning mechanism was studied and designed for soy, red bean, mung bean crops, such as cleaning homework 5 XD - 2.0 type belt cleaning classifier, its productivity is 2 t/h. Belt cleaning classifier in the process of cleaning with cleaning, will first after the initial cleaning of soybean, red bean, mung bean crops such as seed, impurity removal, especially pieces of beans , insect damage serious particle removal achieved very good cleaning effect, the second after cleaning the soybeans to the classifiers classification screening, and screening large, medium and small three kinds of pea. This design is mainly used for cleaning grade soybeans, introduced in the design of this machine working principle, main technical parameters and the design of the parts.Key word: Qing separator；Belt；Grade目录摘要 (I)Abstract .................................................. I I 前言..................................................... V II 1 绪论................................................. - 1 -1.1常用谷物清选机类型和清选原理..................... - 1 -1.1.1清选机类型.................................. - 1 -1.1.2清选原理.................................... - 1 -1.2谷物清选机的应用现状............................. - 3 -1.2.1国外状况.................................... - 3 -1.2.2 国内清选机发展历程和存在的问题 ............ - 3 -1.3谷物清选机的发展趋势............................. - 4 -1.3.1国外发展趋势................................ - 4 -1.3.2我国清选机发展趋势.......................... - 5 -2 结构与原理........................................... - 6 -2.1基本结构......................................... - 6 -2. 2工作原理........................................ - 6 -2.3 工作性能指标.................................... - 7 - 3带选分级机参数设计.................................... - 8 -3.1输送能力的计算................................... - 8 -3.2清选带宽度的确定................................. - 9 -3.3清选能力的计算.................................. - 10 -3.4清选带不打滑的条件.............................. - 10 - 4传动系统的设计....................................... - 12 -4.1电机的选择...................................... - 12 -4.2带传动的设计计算................................ - 12 -4.2.1确定计算功率............................... - 12 -4.2.2选择V带的带型............................. - 12 -4.2.3确定带轮的基准直径d并验算带速v ........... - 12 -4.2.4确定中心距a，并选择V带的基准长度L d ....... - 13 -4.2.5验算小带轮上的包角α1...................... - 13 -4.2.6确定带的根数............................... - 14 -4.2.7确定带的初拉力F0........................... - 14 -4.3滚子链传动的设计计算............................ - 14 -4.3.1选择链轮齿数............................... - 14 -4.3.2计算当量的单排链的计算功率P ca .............. - 15 -4.3.3确定链条型号和节距p ....................... - 15 -4.3.4计算链节数和中心距......................... - 15 -4.3.5计算链速v，确定润滑方式 ................... - 15 -4.3.6计算链传动作用在轴上的压轴力F P............. - 16 - 5斗式提升机的设计..................................... - 17 -5.1类型和结构...................................... - 17 -5.2工作原理........................................ - 18 -5.2.1进料方式................................... - 18 -5.2.2卸料方式................................... - 18 -5.3 主要的性能参数................................. - 19 -5.3.1生产率（即输送量）......................... - 19 -5.3.2功率....................................... - 19 -5.4主要部件的设计选用.............................. - 20 -5.4.1畚斗....................................... - 20 -5.4.2主动滚筒和从动滚筒......................... - 20 -5.4.3皮带张紧装置............................... - 20 -6 螺旋输送器的设计.................................... - 22 -6.1分类和结构...................................... - 22 -6.2主要性能参数.................................... - 22 -6.2.1生产率（输送量）Q .......................... - 22 -6.2.2所需功率................................... - 23 -6.2.3主要结构参数............................... - 23 - 7圆筒筛分级器的设计................................... - 24 -7.1分类和结构...................................... - 24 -7.2主要工作参数.................................... - 24 -7.2.1圆通筛直径D和长度L ....................... - 24 -7.2.2转速....................................... - 24 -7.2.3倾角....................................... - 24 -7.2.4筛子的类型及尺寸........................... - 25 - 8带选分级机其它部件的设计............................. - 26 -8.1分量器的设计.................................... - 26 -8.2 清选带的设计................................... - 27 -8.3 清选带辊轴的设计............................... - 27 -8.4 倾角调解装置的设计............................. - 28 -8.5清选带张紧装置的设计............................ - 29 -8.6电动机的张紧装置................................ - 29 - 结论.................................................. - 31 - 参考文献.............................................. - 32 - 致谢.................................................. - 34 - 附录...................................... 错误！未定义书签。

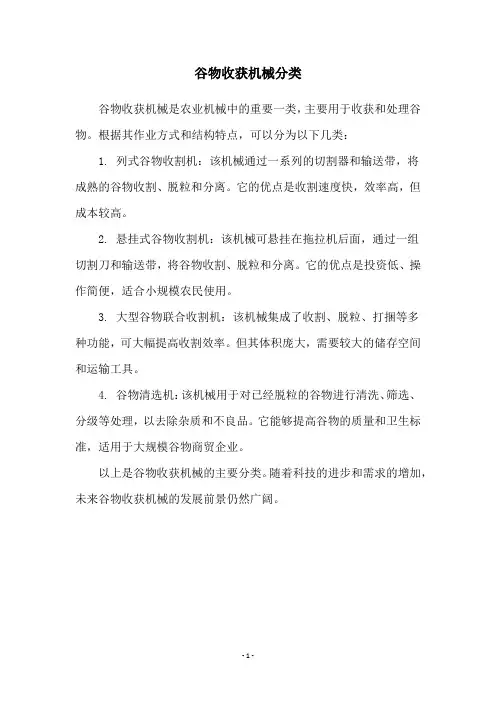

谷物收获机械分类
谷物收获机械是农业机械中的重要一类，主要用于收获和处理谷物。

根据其作业方式和结构特点，可以分为以下几类：
1. 列式谷物收割机：该机械通过一系列的切割器和输送带，将
成熟的谷物收割、脱粒和分离。

它的优点是收割速度快，效率高，但成本较高。

2. 悬挂式谷物收割机：该机械可悬挂在拖拉机后面，通过一组
切割刀和输送带，将谷物收割、脱粒和分离。

它的优点是投资低、操作简便，适合小规模农民使用。

3. 大型谷物联合收割机：该机械集成了收割、脱粒、打捆等多
种功能，可大幅提高收割效率。

但其体积庞大，需要较大的储存空间和运输工具。

4. 谷物清选机：该机械用于对已经脱粒的谷物进行清洗、筛选、分级等处理，以去除杂质和不良品。

它能够提高谷物的质量和卫生标准，适用于大规模谷物商贸企业。

以上是谷物收获机械的主要分类。

随着科技的进步和需求的增加，未来谷物收获机械的发展前景仍然广阔。

- 1 -。

粮食清选机标准一、引言粮食清选机是指对粮食进行清洁、分选、遴选等一系列处理工序的机械设备。

本标准旨在规范粮食清选机的设计、制造和使用，提高清选机的性能和效率，保障粮食加工质量和安全。

二、标准适用范围本标准适用于各种类型的粮食清选机，包括物理清洁分选设备和光学分选设备等。

三、术语与定义1.粮食：包括谷物、豆类、油料等可食用的作物种子。

2.清洁：指除去粮食表面的杂质、尘埃、病虫害等杂质的过程。

3.分选：指将粮食按照大小、形状、颜色、密度等特征分类的过程。

4.遴选：指对清洁分选后的粮食进行再次筛选，剔除残留的杂质、破碎粒等。

四、设计要求1. 设备结构合理，易于清洁和维护，防止粮食积存、滞留。

2. 设备操作简单，功能易于调节，适应不同粮食的处理需求。

3. 设备运行稳定可靠，噪音低、震动小，不对粮食质量产生不良影响。

4. 设备应具有防尘、防爆等安全保护措施，确保操作人员的安全。

5. 设备应具备故障自动报警、停机保护、自动排除故障等功能。

五、制造要求1. 设备零部件应选用耐磨、耐腐蚀、易于维修和更换的材料。

2. 设备的加工精度应符合相关技术要求，确保设备的稳定性和精确度。

3. 设备的润滑系统应完善，确保设备的正常运行。

4. 设备应具备完善的电气控制系统，满足安全和操作需求。

六、使用要求1. 操作人员应熟悉设备的使用方法和操作规程，按照规定操作。

2. 定期检查设备的运行状况，发现问题及时修理和更换。

3. 设备应用于粮食清选过程中，要根据粮食品种和质量要求进行合理的清洁和分选设置。

4. 定期保养设备，清理积存的杂质和灰尘，保持设备的清洁和良好工作状态。

5. 确保设备周围环境清洁整洁，防止粉尘积聚、异物进入设备。

七、检验方法1. 设备的外观质量和尺寸应符合相关规定的标准。

2. 设备的运行状态应进行实际操作测试，检测设备的性能和效率。

3. 设备的电气系统应进行电气安全测试，确保符合相关电气安全标准。

八、包装、运输和贮存1. 设备应进行适当的包装，确保运输过程中的安全和完好。

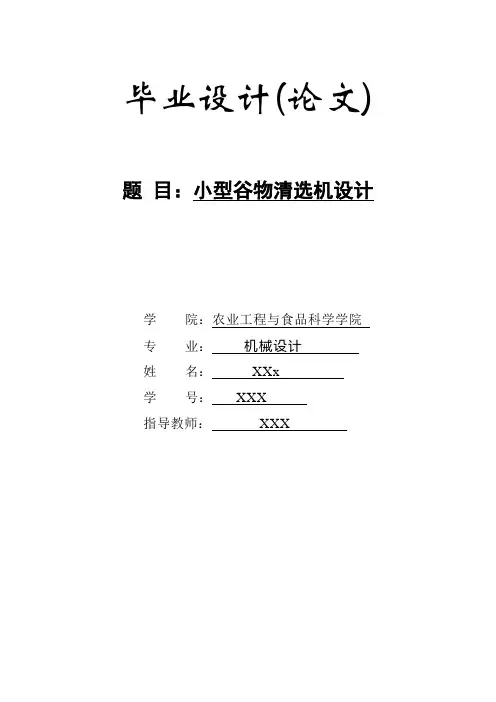

毕业设计(论文)题目：小型谷物清选机设计学院：农业工程与食品科学学院专业：机械设计姓名：XXx学号：XXX指导教师：XXX摘要谷物清选机械目前国内己经基本上能够自给自足，但是由于市场上大部分都是种子加工成套设备，由于其价格高，能耗大，还不能完全适应小型种子生产和经营部门的要求。

因此，开发符合我国国情的谷物清选机械，对提高我国种子产品质量、农业经济效益和农业生产现代化水平具有重要意义。

论文立足国情，基于我国不同类型种子生产和经营部门的经济和技术水平，研制开发一种实用性强、市场前景好的小型谷物清选机械。

本文在介绍国内外种子加工机械的发展现状与动态的基础上，分析了研制价格低、操作简单、使用方便的小型谷物清选机的意义和市场需求，制定了系统总体设计方案，对系统的机架、筛体、振动机构、风机进行了重点研究设计。

该小型谷物清选机采用单相220伏交流电源供电，使用非常方便，而且节约能源，动力只需1.5kw。

机架设计为车驾式，整机可框在地排车下盘上，移动方便。

进料装置采用了结构简单的顶置式人力提升装置，采用插板活门控制流量，其结构简单，操作方便，喂料均匀。

筛体的上筛采用圆孔平面筛、下筛采用编织筛，提高了生产率，而且对粗混杂物及小谷粒有较高的分离率。

传动机构采用三角带传动，传动平稳，结构尺寸小。

振动机构采用曲柄连杆机构，平稳可靠有效。

清选风机采用低压后向直叶片离心式风机。

在整机设计过程中充分考虑到性价比，选用价格低、性能稳定的零部件。

关键词:清选机，单相电源，平面筛，曲柄连杆传动机构,风筛式AbstractAt present, the grain cleaner can be basically already self-sufi}cient athome. But the most part is the complete sets seed-processing equipment, and its high price, heavy weight and high energy consumption can't meet the demand of the small-size seed producing and running department. Therefore,developing the grain cleaner which accords with of our national conditions has great significance to improve seed quality, agricultural economic benefits and agricultural modernization. According to the economy of the department and engineering level of the different kinds of seeds of our country, the thesis bases on the national conditions and we have exploited the small-size gain cleaner which has strong practicability and good market prospects.Based on introducing the states-of-art of the seed processing equipment at home and abroad, the significance and market demand of the small-size grain cleaner which is easy to operate, convenient to use and has the low price are analysed. Having made the overall design plan of the system, the framework, vibrosieve, vibrating mechanism and the centrifugal fan of the system are mainly researched and designed.This small-size gain cleaner is adopted single-phase 220 volts to supply power and it is very convenient to use, economize the energy and motive force only need 1.Skw The framework is designed for the thill. The machine is fixed the underwall of the vehicle and it is convenient to move. The feeding device is adopted the overhead men hoisting device and used flashboard valve to control the flow. It is of simple structure, easy to operate and even to feed the material. The top sieve of the vibrosieve is adopted round-hole prissy screen and round-hole plansifter of the lower sieve. The thick impurity and small valley have the higher rate of the grain separation. Because the vertical arris of the triangle has increased the possibility of the directed movement of the tiny and have promoted the lower floor of the valley to pass separation process which sifts the hole. A part of the sieve hole is the side of the arris, which not only forms the groove in the bottom surface, but also has increased effective area of sieve hole .At the same time, it does not produce the restriction to the directed movement of the valley. Transmission organization are adopted triangular belt to drive which has steady transmission and little physical dimension. The belt wheel has been taken thesolid wheel. The vibrating mechanism is adopted the eccentric bearing link mechanism. The eccentric bearing is a standard component which not only simplified the processing connecting, but also reduced the frictional dissipation. It is adopted the hypopiesia, backward, prismatic blade centrifugal fan. the method of adjusting the area of the inlet opening to adjust the input air.During the whole design process, choosing the low performance for use are sufficiently considered. Through price with steadyn}nning test, result of the test and designing requirement are unanimous basically,system has better economic benefits and social benefit.Keyword:small-size grain cleaner ，single-phase electric power supply ，round-hole prissy screen ，eccentric bearing link mechanism, energy-saving目录摘要 (I)Abstract (II)目录 ............................................................................................................................................ I V 第一章概述. (1)1.1 课题研究的目的及意义 (1)1.1.1课题研究的目的 (1)1.1.2课题研究的意义 (1)1.2 国内外研究现状 (2)1.2.1国内研究水平 (2)1.3.1研究内容 (5)1.3.2技术指标 (5)1.4研究方法和技术路线 (6)1.4.1研究方法 (6)1.4.2技术路线 (7)第二章谷物清选机的结构、特点及总体设计 (8)2.1机架的设计 (9)2.2进料装置的设计 (9)2.3振动筛的设计 (9)2.3.1筛子的种类选择 (9)2.3.2 筛子的形状尺寸 (10)2.3.3 筛子的参数选择 (11)2.3.4 振动机构的设计 (12)2.4 清选风机的设计 (17)2.4.1 清粮风机的特点 (17)2.4.2 清选风机的结构性能参数 (17)2.4.3风机的加工工艺： (15)2.5 电机的选型 (15)2.5.1电动机型式的选择 (15)2.5.2电动机电压等级的选择 (15)2.5.3电动机额定转速的选择 (16)2.5.4额定功率的选择 (16)2.6 传动机构的设计 (16)2.6.1电机—风机带轮三角胶带传动的参数选择 (16)2.6.2电机一摇臂轴带轮三角胶带传动的参数选择： (22)2.6.3 带轮材料的确定： (25)2.6.4 带轮的结构和尺寸： (25)第三章结论与展望 (26)3.1结论 (26)3.2 展望 (26)3.2.1 课题展望 (26)3.2.2 谷物清选机的发展展望 (27)参考文献 (28)致谢 (29)第一章概述1.1 课题研究的目的及意义1.1.1课题研究的目的近几年来，农业种植结构调整和加入WTO都对我国农业机械化产生了较大的影响，我国农业机械产品的升级换代和产品结构调整势在必行，农业机械化进入了一个调整发展的新时期。

农村·农业·农民2014.2A农艺除“四大发明”外，我国还有许多杰出的发明成果传诸世界，造福各国，为人类文明发展作出了卓越贡献，“风扇车”就是其中之一。

谷物在脱粒和去壳之后，人们需要扬弃谷壳、糠秕和杂物。

人们最原始的方法是用手捧口吹，而后才懂得用木锨和簸箕靠自然风力进行，最后便有了粮食加工机械———风扇车的发明。

风扇车，又称扇车、风车、风扇、风斗、飏扇、扬车、扬谷器等，是一种利用流体力学、惯性、杠杆、轮轴等物理原理，人为地强制空气流动，产生风（气流）的机械，是专门用来分离谷物和杂质、尘土，或舂、碾以后扬弃谷物中糠秕杂物以清理籽粒的一种复杂的农机具。

风扇车是我国水稻生产中重要的农具之一，其使用历史悠久，尤其广见于我国南方地区。

古农书中记载风扇车是北宋时发明的。

如周昕编著的《农扇史话》认为风扇车最晚出现于北宋时代。

犁播编的《中国古农具发展史简编》也说“到了北宋年间，已经采用扇车”。

刘仙洲《中国古代农业机械发明史》中对风扇车作了较详细介绍，但也把风扇车发明的时间定为“至晚在北宋就发明了”。

但是，无论是历史记载还是实物模型，都说明风扇车的发明时间比北宋早得多，可再上推1100多年，即至晚在公元前1世纪的西汉时代，人们就已经知道风扇车的原理并广泛使用了。

最原始的风扇车可能没有箱体，主要用于扇粮与乘凉。

据《物原》所记：“舜始造扇，丁缓夙轮。

”舜是否造扇只是传说，但说明早在原始社会，人们就已经利用扇风的原理制造了扇子。

西汉时期，丁缓已造出七轮大扇。

在扇子的启发下，根据物体经过风吹，轻者飘向远方，重者留于近处的惯性原理，人们在收获粮食后，为把粮食和杂物、土石块、谷糠等分开，克服用笈箕扬粮的劳苦，提高工作效率，很自然地发明了风扇车。

成书于西汉的《急就篇》有“碓硙扇隤舂簸扬”之说，此处之“扇”便是“扇车”。

可见，至晚在西汉元帝年间（公元前48年至前43年），风扇车的使用即已相当普遍。

在不同地点与时间的汉墓内出土的几个陶风扇车模型，总是与舂米的米碓连在一起，可见风扇车在汉代主要用于分离舂碾下的谷米和谷糠。

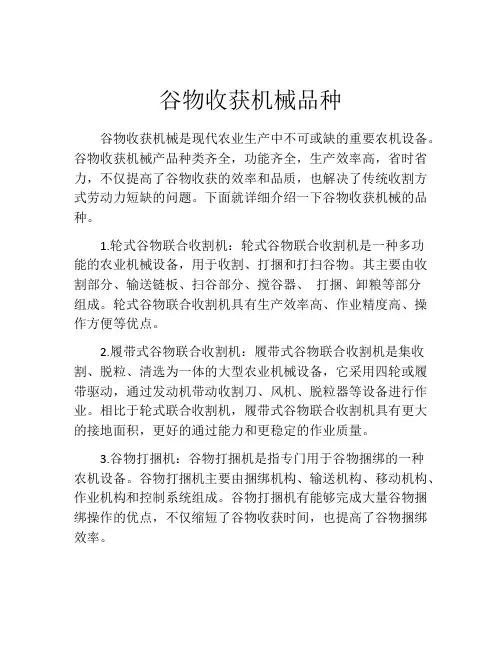

谷物收获机械品种谷物收获机械是现代农业生产中不可或缺的重要农机设备。
