稻谷清选加工机械简介作者：马根众来源：《农业知识·乡村季风》2014年第12期一、TQLQ系列粮食清选机鱼台县三高机械有限公司生产的TQLQ系列粮食清选机，是依据清杂振动清选筛气吸式比重去石机的工作原理，根据我国粮食加工工业的现状，创新设计出的一种清杂、去石、效率高、能耗少、占地面积小的新型清理设备，可广泛用于稻谷、小麦、玉米、豆类、花生、饲料及食品加工厂原粮的清理，适合我国中、小型粮食加工企业选用。

TQLQ系列粮食清选机主要由机座、筛船、进料吸风斗、无振控专用箱等组成。

机座由方形管及板料折弯焊接而成，重量轻、刚性好、振动小，机座上采用支承弹簧三点支撑振动筛船。

粮食清选机筛船由钢板折弯焊接成型，内有精选装置，能保证空气均匀进入筛船，通过手柄上下调节，使其产生一个速度可变的反吹气流使稻谷悬浮，石子下沉，使谷、石按不同路径流向分离，保证去石效率。

筛船内装有三层筛面以分离各种杂质，并从出杂口排出，更换大杂筛面和小杂筛面时，拆掉压紧块及端面所有螺钉及大杂收集口方可更换。

进料吸风斗与进料口相连，进料口处有一调节闸板，可调节进料量，并使进料沿筛体宽度方向均匀分布，吸风斗起到吸取轻杂的作用。

无振控制箱由龙门架固定在机座上，与振动体分离，除能保证按流量进料外，还能通过旋转阀的调节控制吸风量。

工作时，物料从进料管进入筛体，使物料沿筛面宽度方向均匀分布。

大杂落在大杂筛上，从大收集口排出机外，谷物落在小杂筛上充分筛选，筛下物为小杂粒及稗子，从小杂收集口排出机外，筛上物为净谷，从导料管进入去石筛。

在自上而下的垂直气流和筛体定向往复运动的综合作用下，自动分级，比重较大的砂石沉到下面与筛面接触，比重较小且表面较为粗糙的粮粒浮于上面，呈悬浮状态，较轻的灰尘、稻壳被吸走，上层的粮粒在自身重力和筛面定向运动作用下不断下滑，从出料口流出，仅贴筛面的砂石向上跳至检查区，其中混在砂石中的粮粒在反向气流的作用下吹回分离区，而砂石则从出口排出机器。

粮食清选机标准一、引言粮食清选机是指对粮食进行清洁、分选、遴选等一系列处理工序的机械设备。

本标准旨在规范粮食清选机的设计、制造和使用，提高清选机的性能和效率，保障粮食加工质量和安全。

二、标准适用范围本标准适用于各种类型的粮食清选机，包括物理清洁分选设备和光学分选设备等。

三、术语与定义1.粮食：包括谷物、豆类、油料等可食用的作物种子。

2.清洁：指除去粮食表面的杂质、尘埃、病虫害等杂质的过程。

3.分选：指将粮食按照大小、形状、颜色、密度等特征分类的过程。

4.遴选：指对清洁分选后的粮食进行再次筛选，剔除残留的杂质、破碎粒等。

四、设计要求1. 设备结构合理，易于清洁和维护，防止粮食积存、滞留。

2. 设备操作简单，功能易于调节，适应不同粮食的处理需求。

3. 设备运行稳定可靠，噪音低、震动小，不对粮食质量产生不良影响。

4. 设备应具有防尘、防爆等安全保护措施，确保操作人员的安全。

5. 设备应具备故障自动报警、停机保护、自动排除故障等功能。

五、制造要求1. 设备零部件应选用耐磨、耐腐蚀、易于维修和更换的材料。

2. 设备的加工精度应符合相关技术要求，确保设备的稳定性和精确度。

3. 设备的润滑系统应完善，确保设备的正常运行。

4. 设备应具备完善的电气控制系统，满足安全和操作需求。

六、使用要求1. 操作人员应熟悉设备的使用方法和操作规程，按照规定操作。

2. 定期检查设备的运行状况，发现问题及时修理和更换。

3. 设备应用于粮食清选过程中，要根据粮食品种和质量要求进行合理的清洁和分选设置。

4. 定期保养设备，清理积存的杂质和灰尘，保持设备的清洁和良好工作状态。

5. 确保设备周围环境清洁整洁，防止粉尘积聚、异物进入设备。

七、检验方法1. 设备的外观质量和尺寸应符合相关规定的标准。

2. 设备的运行状态应进行实际操作测试，检测设备的性能和效率。

3. 设备的电气系统应进行电气安全测试，确保符合相关电气安全标准。

八、包装、运输和贮存1. 设备应进行适当的包装，确保运输过程中的安全和完好。

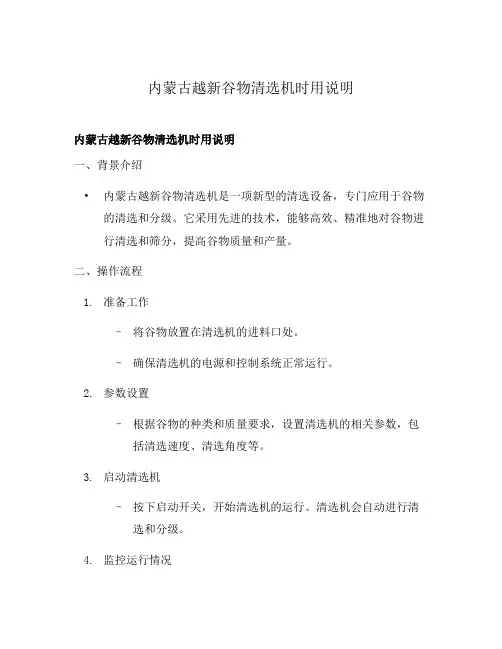

内蒙古越新谷物清选机时用说明内蒙古越新谷物清选机时用说明一、背景介绍•内蒙古越新谷物清选机是一项新型的清选设备，专门应用于谷物的清选和分级。

它采用先进的技术，能够高效、精准地对谷物进行清选和筛分，提高谷物质量和产量。

二、操作流程1.准备工作–将谷物放置在清选机的进料口处。

–确保清选机的电源和控制系统正常运行。

2.参数设置–根据谷物的种类和质量要求，设置清选机的相关参数，包括清选速度、清选角度等。

3.启动清选机–按下启动开关，开始清选机的运行。

清选机会自动进行清选和分级。

4.监控运行情况–通过清选机的显示屏或控制面板，实时监控清选机的运行情况。

–根据需要，可随时调整清选机的参数，以达到理想的清选效果。

5.收集谷物–清选机清选完成后，及时收集清选好的谷物，并进行包装或存储。

三、注意事项•在操作清选机时，务必注意自身安全。

•严禁将手指或其他物体伸入清选机的工作区域。

•清选机使用过程中，如有异常情况或故障，应立即停机，并寻求专业人士的帮助。

•定期对清选机进行保养和维护，确保其性能和使用寿命。

四、总结•内蒙古越新谷物清选机通过先进的技术和参数设置，能够高效地进行谷物清选和分级。

在操作时，务必注意安全，并定期进行保养和维护，以保证清选机的正常运行和良好性能。

这项创新的清选机为谷物生产者提供了一个重要的工具，有助于提高谷物质量和产量。

五、优势和应用领域•内蒙古越新谷物清选机具有以下优势和适用场景：–高效清选：清选机采用先进的技术和参数设置，能够快速、准确地清洁谷物中的杂质和有害物质。

–精准分级：清选机可根据谷物的尺寸、形状和密度等特性，对谷物进行精准分级，提高谷物的品质和降低损失。

–应用广泛：清选机适用于各种谷物，包括小麦、稻谷、玉米等，可以满足不同类型的清选需求。

–提高产量：清选机能够有效地去除谷物中的杂质和次品种子，提高谷物质量，进而提高谷物产量。

六、联系方式如需了解更多关于内蒙古越新谷物清选机的信息，请联系以下方式： - 电话：XXX-XXXXXXX - 邮箱：以上是对内蒙古越新谷物清选机时用说明的相关说明，希望能对您有所帮助。

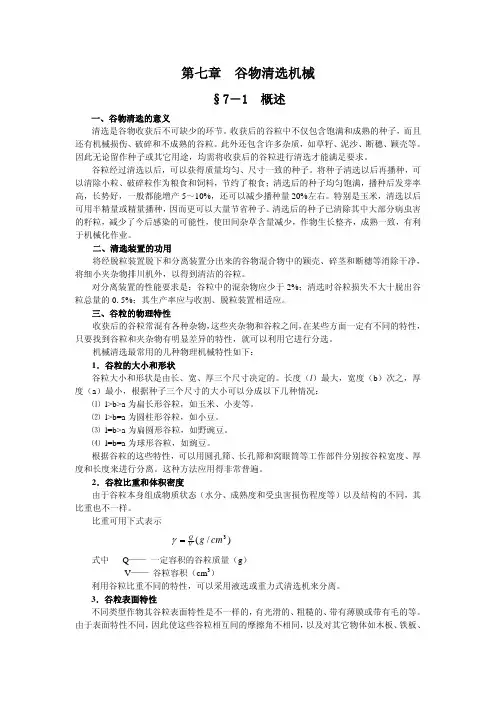

第七章 谷物清选机械§7－1 概述一、谷物清选的意义清选是谷物收获后不可缺少的环节。

收获后的谷粒中不仅包含饱满和成熟的种子，而且还有机械损伤、破碎和不成熟的谷粒。

此外还包含许多杂质，如草籽、泥沙、断穗、颖壳等。

因此无论留作种子或其它用途，均需将收获后的谷粒进行清选才能满足要求。

谷粒经过清选以后，可以获得质量均匀、尺寸一致的种子。

将种子清选以后再播种，可以清除小粒、破碎粒作为粮食和饲料，节约了粮食；清选后的种子均匀饱满，播种后发芽率高，长势好，一般都能增产5～10%，还可以减少播种量20%左右。

特别是玉米，清选以后可用半精量或精量播种，因而更可以大量节省种子。

清选后的种子已清除其中大部分病虫害的籽粒，减少了今后感染的可能性，使田间杂草含量减少，作物生长整齐，成熟一致，有利于机械化作业。

二、清选装置的功用将经脱粒装置脱下和分离装置分出来的谷物混合物中的颖壳、碎茎和断穗等消除干净，将细小夹杂物排川机外，以得到清洁的谷粒。

对分离装置的性能要求是：谷粒中的混杂物应少于2%；清选时谷粒损失不大十脱出谷粒总量的0.5%；其生产率应与收割、脱粒装置相适应。

三、谷粒的物理特性收获后的谷粒常混有各种杂物，这些夹杂物和谷粒之间，在某些方面一定有不同的特性，只要找到谷粒和夹杂物有明显差异的特性，就可以利用它进行分选。

机械清选最常用的几种物理机械特性如下： 1．谷粒的大小和形状谷粒大小和形状是由长、宽、厚三个尺寸决定的。

长度（l ）最大，宽度（b ）次之，厚度（a ）最小，根据种子三个尺寸的大小可以分成以下几种情况：⑴ l>b>a 为扁长形谷粒，如玉米、小麦等。

⑵ l>b=a 为圆柱形谷粒，如小豆。

⑶ l=b>a 为扁圆形谷粒，如野豌豆。

⑷ l=b=a 为球形谷粒，如豌豆。

根据谷粒的这些特性，可以用圆孔筛、长孔筛和窝眼筒等工作部件分别按谷粒宽度、厚度和长度来进行分离。

这种方法应用得非常普遍。
