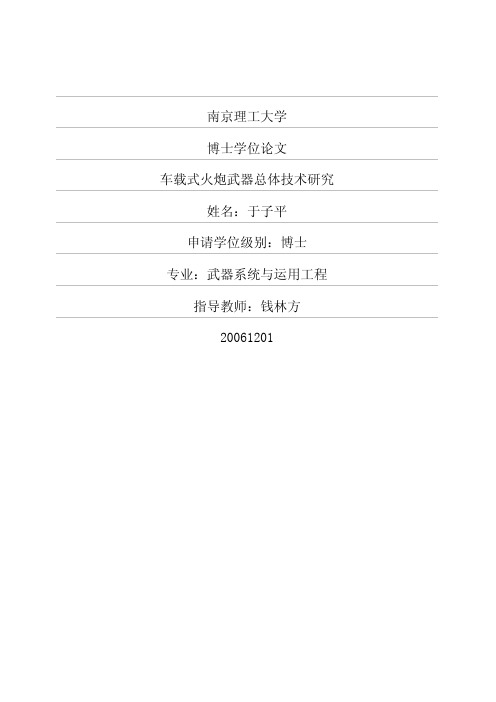

南京理工大学
博士学位论文
车载式火炮武器总体技术研究
姓名：***
申请学位级别：博士
专业：武器系统与运用工程指导教师：***
20061201
南京理工大学博士学位论文车载式火炮武器总体技术研究
３车载式火炮武器系统效能分析
３．１车载式火炮武器结构简介
通常车载火炮武器分为火力分系统、底盘分系统、火控与信息分系统三大部分。
火力分系统搭载在车辆底盘上，发射时可以在车上发射（如荷兰的ＭＯＢＡＴ，以色列的ＡＴＭＯＳ一２０００），也可以下降到地面上发射（如法国的ＣＡｓＡＲ）。
火力系统赋予火炮方向、高低射角；火力系统采用自动化操作，必要时可以降级采用半自动和手动操作；火力系统具有火控、电气及信息化装备的接口。
底盘分系统是车载火炮武器机动化的关键分系统，此外它还具备搭载火炮、火控与通信及直属单体；搭载炮班乘员；为控制系统提供电能；为液压系统提供动能；为乘员及相关装备提供防护的功能。
火控与信息系统是车载火炮信息化的核心，它的主要功能是通信，定位定向导航，电气管理控制，液压管理控制，作战状态转换中的驻锄收放控制和收用炮控制，信息管理，自动、半自动调炮，诸元计算，自动复瞄，自检，夜间操作照明等功能。
火力分系统戚盘分系统火控和信息化分系统
图３．１典型的车载火炮结构
３．２车载炮系统效能分析基本模型
武器系统效能分析的基本模型是ＡＤＣ模型，即系统的效能由系统的可用性、可信性和作战能力三个部分组成，而这三部分可由相应的概率表示。
根据概率原理，ＷＳＥＩＡＣ给出的系统效能表达式为㈣
Ｅ７＝Ａｒ［ＤＩｃ】（３．１）
式中Ｅ７’一效能向量；
４７一可用性向量，Ａ＝（ｑ，ａ２，．．．，％），（其中ｎ为系统在执行任务时的状态数。
