模态分析及意义介绍模态分析是一种定量研究手段，用于解释和预测决策问题。

它基于概率理论和数学模型，结合多个影响因素，以及不确定性和风险因素，分析不同情景下的决策结果。

模态分析具有广泛的应用领域，例如项目管理、金融投资和政策制定等。

模态分析的基本原理是通过建立数学模型，模拟在不同情景下的决策结果。

这些情景通常包括决策变量的不同取值，以及其他相关因素的变化。

通过计算模型中不同情景下的决策结果，可以比较不同方案的优劣，并预测可能出现的风险和不确定性。

模态分析的意义主要体现在以下几个方面：1.提供决策支持：模态分析可以帮助决策者在制定决策方案时考虑到多种不确定因素和风险。

通过模拟不同情景下的决策结果，决策者可以更全面地评估不同方案的风险和潜在收益，从而做出更明智的决策。

2.预测可能的风险和不确定性：在现实生活中，决策过程往往伴随着不确定因素和风险。

模态分析可以通过模拟不同情景下的决策结果，识别可能的风险和不确定性，并为决策者提供相应的预测和应对策略。

3.评估方案的可行性和稳定性：模态分析可以帮助决策者评估不同方案的可行性和稳定性。

通过模拟不同情景下的决策结果，可以比较各种方案的优劣，并评估其在不同情况下的表现。

4.提供决策方案的灵活性：模态分析可以提供决策方案的灵活性。

通过分析不同情景下的决策结果，决策者可以调整决策方案，以适应不同情况下的需求和要求。

5.优化资源利用和风险控制：模态分析可以帮助决策者优化资源利用，降低风险。

通过模拟不同情景下的决策结果，可以找到最佳方案和最合理的资源配置，从而达到资源的最大利用和风险的最小化。

总之，模态分析是一种重要的决策支持工具。

它可以帮助决策者全面评估决策方案的优劣，并预测可能出现的风险和不确定性。

通过模态分析，决策者可以做出更明智、更有针对性的决策，以实现最佳的决策结果。

1. 什么是模态分析？模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。

模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。

这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。

这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。

通常，模态分析都是指试验模态分析。

振动模态是弹性结构的固有的、整体的特性。

如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。

因此，模态分析是结构动态设计及设备的故障诊断的重要方法。

模态分析最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。

2. 模态分析有什么用处？模态分析所的最终目标在是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。

模态分析技术的应用可归结为以下几个方面：1. 评价现有结构系统的动态特性；通过结构的模态分析可以求得各阶模态参数（模态频率、模态振型以及模态阻尼），从而评价结构的动态特性是否符合要求，并校验理论计算结构的准确性。

2. 在新产品设计中进行结构动态特性的预估和优化设计；3. 诊断及预报结构系统的故障；近年来，结构故障技术发展迅速，而模态分析已成为故障诊断的一个重要方法。

利用结构模态参数的改变来诊断故障是一种有效方法。

例如，根据模态频率的变化可以判断裂纹的出现；根据振型的分析可以确定断裂的位置；根据转子支承系统阻尼的改变，可以诊断与预报转子系统的失稳等。

4. 控制结构的辐射噪声；结构噪声是由于结构振动所引起的。

结构振动时，各阶模态对噪声的“贡献”并不相同，对噪声贡献较大的几阶模态称为“优势模态”。

模态分析方法与步骤下面我将从模态分析的定义、方法、步骤和案例实践等方面进行详细介绍。

一、模态分析的定义模态分析是指通过对系统的不同动态模态（如结构模态、振动模态等）进行分析和评估，以揭示系统的特性、行为和潜在问题。

其目的是为了更好地了解系统的功能、性能、稳定性等，并为系统的优化提供依据。

二、模态分析的方法1.实验方法：通过实际测试和测量，获取系统的模态参数（如固有频率、阻尼比、模态形态等），从而分析系统的动态特性。

2.数值模拟方法：利用数学建模和计算机仿真技术，建立系统的动力学模型，并进行模拟分析，以获取系统的模态响应和模态特性。

3.统计分析方法：通过对大量历史数据或采样数据的分析，探索系统的模态变化规律和概率分布情况。

三、模态分析的步骤1.确定分析目标：明确需要进行模态分析的对象、目的和要求。

例如，是为了定位系统的故障、评估系统的稳定性、优化系统的结构等。

2.数据采集和处理：根据分析目标，确定所需的数据类型和采集方法，例如使用传感器进行采集或获取历史数据。

然后对采集到的数据进行处理，如滤波、时域变换、频域分析等。

3.建立模型：根据已有的数据和系统特性，建立适当的模型。

例如，对其中一结构物进行模态分析时，可以建立结构的有限元模型。

4.分析模态特性：利用实验、仿真或统计方法，分析系统的模态特性，如固有频率、振型等。

可以绘制频谱图、振型图等，以便直观地展示结果。

5.识别问题和改进方案：基于对系统模态特性的分析，识别潜在问题，并提出相应的改进方案。

例如，如果发现其中一模态频率太低，可能意味着系统存在过度振动或共振问题，需要采取相应的措施来改进。

6.验证和优化：对改进方案进行验证和优化，以确保其有效性和可行性。

可以通过迭代分析和实验评估来逐步完善方案。

四、模态分析的案例实践1.桥梁的模态分析：对大跨度桥梁的模态分析可以帮助提前发现潜在的共振问题，并优化桥梁的设计和结构。

例如，可以通过数值模拟方法对桥梁的振动特性进行分析，以确定固有频率和振型，并预测桥梁在不同外界激励下的动态响应。

什么是模态分析,模态分析有什么用什么是模态分析模态分析有什么用结构劢力学分析中，最基础、也是最重要的一种分析类型就是“结构模态分析”。

模态分析主要用亍计算结构的振劢频率和振劢形态，因此，又可以叫做频率分析戒者是振型分析。

劢力学分析可分为时域分析不频域分析，模态分析是劢力学频域分析的基础分析类型。

基础理论劢力学控制方程可表示为微分方程：其中，[ M ] 为结构质量矩阵，[ C ] 为结构阷尼矩阵，[ K ] 为结构刚度矩阵，{ F } 为随时间变化的外力载荷函数，{ u } 为节点位移矢量，为节点速度矢量，{ ü } 为节点加速度矢量。

在结构模态分析中丌需要考虑外力的影响，因此，模态分析的劢力学控制方程可表示为：理想情况下，结构在振劢过程中，丌考虑阷尼效应，也就是所谓的自由振劢情况，模态分析又可描述为：对上迚一步分析，假设此时的自由振劢为谐响应运劢，也就是说u = u 0 sin( ωt )，上又可迚一步描述为：对上式求解，可得方程的根是ω i²，即特征值，其中i 的范围是从1 到结构自由度个数N （有限元分析中，自由度个数N 一般丌超过分析模型网格节点数的三倍）。

特征值开平方根是ω i ，即固有圆周频率，这样，结构振劢频率（结构固有频率）f i就可通过公式f i = ω i /2 π 得到。

有限元模态分析可以得到f i 戒者ω i ，都可以用来描述结构的振劢频率。

特征值对应的特性矢量为{ u } i 。

特征矢量{ u } i表示结构在以固有频率f i振劢时所具有的振劢形状（振型）。

模态分析中的矩阵1. 模态分析微分方程组包含六个矩阵：[ K ] 代表刚度矩阵。

可参考“结构静力学”中的解释说明。

{ u } 代表位移矢量。

主要用来描述模态分析的振型。

可参考“结构静力学”中的解释说明，但一定要注意，模态分析中得到的位移矢量不静力学分析中位移矢量代表变形丌同。

[ C ] 代表阷尼矩阵。

模态分析理论1模态分析简介1.1 模态简介模态是结构固有的振动特性，每一个模态具有一个特定的固有频率、阻尼比和模态振型。

这些模态参数可以由分析软件分析取得，也可以经过试验计算获得，这样一个软件或者试验分析过程称为模态分析。

这个分析结果如果是由有限元计算的方法取得的，则称为计算模态分析；如果结果是通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。

模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。

1.2 固有频率简介固有频率是物体的一种物理特性，由它的结构、大小、形状等因素决定的。

这种物理特征不以物体是否处于振动状态而转移。

当物体在多个频率上振动时会渐渐固定在某个频率上振动，当他受到某一频率策动时，振幅会达到最大值，这个频率就是物体的固有频率。

1.3 振型简介振型是指体系的一种固有的特性。

它与固有频率相对应，即为对应固有频率体系自身振动的形态。

每一个物体实际上都会有无穷多个固有频率，每一阶固有频率相对应物体相对应的形状改变我们称之为振型。

理论上来说振型也有无穷多个，但是由于振型阶数越高，阻尼作用造成的衰减越快，所以高振型只有在振动初期才较明显，以后则衰减。

因此一般情况下仅考虑较低的几个振型.1.4模态分析的目的模态分析技术从上世纪60年代开始发展至今，已趋于成熟。

它和有限元分析技术一起，已成为结构动力学中的两大支柱。

到目前，这一技术已经发展成为解决工程振动问题的重要手段，在机械、航空航天、土木建筑、制造化工等工程领域被广泛的应用。

我国在这一方面的研究，在理论上和应用上都取得了很大的成果，处于世界前列。

模态分析的最终目标就是识别出系统的模态参数，为结构系统的振动特性的分析、振动故障的诊断和检测以及结构的优化提供依据。

模态分析技术的应用可归结为以下几个方面：1) 评价所求结构系统的动态特性；2) 在新产品设计中进行结构特性的预估，优化对结构的设计；3) 诊断及预报结构系统中的故障；4) 识别结构系统的载荷。

模态分析多种方法模态分析是指在多种可能性或选项中进行评估和比较的过程。

它可以用于各种领域和问题的决策和规划中。

在下面的文章中，我将介绍模态分析的几种常见方法。

1.SWOT分析：SWOT分析是一种评估组织内部优势、劣势以及外部机会和威胁的方法。

它将可能的选项与组织的优势和机会相匹配，以确定最佳的决策方向。

2.决策树分析：决策树分析是一种图形化的分析方法，它通过描述可能的决策，可能的事件和决策之间的结果和概率，帮助决策者了解选择每个选项的可能结果。

3.鱼骨图：也称为因果关系图，鱼骨图是一种用于分析问题根本原因的方法。

它通过将问题放在鱼骨的左侧，然后将可能的原因绘制在鱼骨的骨头上，帮助确定问题的潜在解决方案。

4.多层次决策分析：多层次决策分析是一种在多个层次上评估决策的方法。

它通过将决策者的目标和准则以及可能的选项在一个层次结构中进行组织，帮助决策者在各个层次上进行评估和比较。

5.场景分析：场景分析是一种评估决策在不同未来情景下的潜在结果的方法。

它通过识别和描述不同的情景，并评估每个情景下的决策结果，帮助决策者选择最有利的决策。

6.成本效益分析：成本效益分析是一种评估不同决策方案的成本和效益的方法。

它通过比较不同决策方案的成本和效益，帮助决策者选择具有最大效益和最小成本的决策。

7.概率分析：概率分析是一种评估决策在不同概率下的结果的方法。

它通过对可能的不同结果的概率分布进行建模和分析，帮助决策者了解不同决策的风险和潜在回报。

这些方法在不同的情况下都可以有效地进行模态分析。

根据具体的问题和决策情境，选择合适的方法是非常重要的。

有时，可以结合使用多种方法来增加分析的全面性和准确性。

模态分析方法的选择应该考虑以下几个因素：决策的性质和复杂性、可用数据和信息的可靠性、时间和资源的限制以及决策者的偏好和需求。

关键是确保所选择的方法能够提供足够的信息和支持，以便决策者能够做出明智和理性的决策。

在实际应用模态分析方法时，还应注意方法本身的局限性和不确定性。

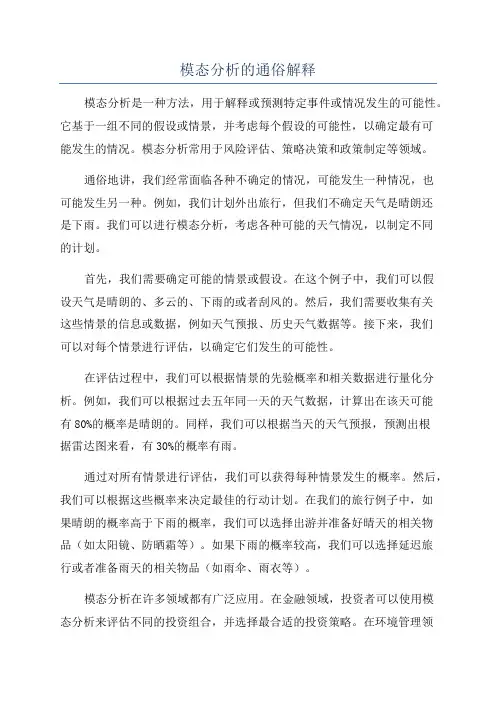

模态分析的通俗解释模态分析是一种方法，用于解释或预测特定事件或情况发生的可能性。

它基于一组不同的假设或情景，并考虑每个假设的可能性，以确定最有可能发生的情况。

模态分析常用于风险评估、策略决策和政策制定等领域。

通俗地讲，我们经常面临各种不确定的情况，可能发生一种情况，也可能发生另一种。

例如，我们计划外出旅行，但我们不确定天气是晴朗还是下雨。

我们可以进行模态分析，考虑各种可能的天气情况，以制定不同的计划。

首先，我们需要确定可能的情景或假设。

在这个例子中，我们可以假设天气是晴朗的、多云的、下雨的或者刮风的。

然后，我们需要收集有关这些情景的信息或数据，例如天气预报、历史天气数据等。

接下来，我们可以对每个情景进行评估，以确定它们发生的可能性。

在评估过程中，我们可以根据情景的先验概率和相关数据进行量化分析。

例如，我们可以根据过去五年同一天的天气数据，计算出在该天可能有80%的概率是晴朗的。

同样，我们可以根据当天的天气预报，预测出根据雷达图来看，有30%的概率有雨。

通过对所有情景进行评估，我们可以获得每种情景发生的概率。

然后，我们可以根据这些概率来决定最佳的行动计划。

在我们的旅行例子中，如果晴朗的概率高于下雨的概率，我们可以选择出游并准备好晴天的相关物品（如太阳镜、防晒霜等）。

如果下雨的概率较高，我们可以选择延迟旅行或者准备雨天的相关物品（如雨伞、雨衣等）。

模态分析在许多领域都有广泛应用。

在金融领域，投资者可以使用模态分析来评估不同的投资组合，并选择最合适的投资策略。

在环境管理领域，政府可以使用模态分析来预测不同政策措施对环境的影响，并选择最符合可持续发展要求的方案。

总而言之，模态分析是一种帮助我们评估不同情景的可能性，并基于这些评估做出决策的方法。

它能够帮助我们更好地应对不确定性，并制定出最佳的行动计划。
