高等结构动力学复模态分析基础

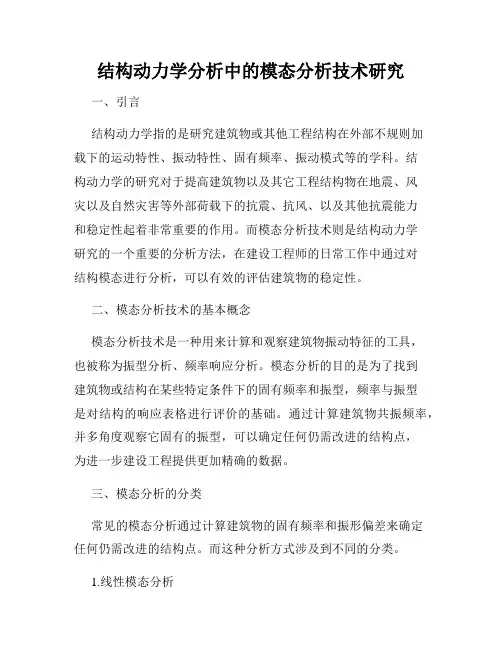

结构动力学分析中的模态分析技术研究一、引言结构动力学指的是研究建筑物或其他工程结构在外部不规则加载下的运动特性、振动特性、固有频率、振动模式等的学科。

结构动力学的研究对于提高建筑物以及其它工程结构物在地震、风灾以及自然灾害等外部荷载下的抗震、抗风、以及其他抗震能力和稳定性起着非常重要的作用。

而模态分析技术则是结构动力学研究的一个重要的分析方法，在建设工程师的日常工作中通过对结构模态进行分析，可以有效的评估建筑物的稳定性。

二、模态分析技术的基本概念模态分析技术是一种用来计算和观察建筑物振动特征的工具，也被称为振型分析、频率响应分析。

模态分析的目的是为了找到建筑物或结构在某些特定条件下的固有频率和振型，频率与振型是对结构的响应表格进行评价的基础。

通过计算建筑物共振频率，并多角度观察它固有的振型，可以确定任何仍需改进的结构点，为进一步建设工程提供更加精确的数据。

三、模态分析的分类常见的模态分析通过计算建筑物的固有频率和振形偏差来确定任何仍需改进的结构点。

而这种分析方式涉及到不同的分类。

1.线性模态分析线性模态分析的目的是确定建筑物或结构的固有频率、振动模式和动态响应，它可以为未来的建筑物设计和改进提供重要信息和数据。

线性模态分析是一个有效的方法，可以确定建筑物在自然灾害发生时的稳定性。

2.非线性模态分析非线性模态分析是建立在线性分析基础上的，在非线性分析中，建筑物或结构在动荷载作用下会出现非线性振动现象，常见的非线性振动现象包括弹塑性振动和不稳定振动等。

四、模态分析技术的应用模态分析技术在建设工程中有着广泛的应用，下面介绍其中的几个模式。

1.模态分析在风电场中的应用模态分析技术可以用于风电场的安装设计，通过分析风力发电机的固有频率和振型，优化风电场的结构设计，提高风电机的稳定性和抗风能力，改善建筑物的周围环境。

2.模态分析在桥梁工程中的应用模态分析技术可用于评估桥梁的稳定性、预测桥梁的运动模式以及确定桥梁的动态响应。

结构动力学中的模态分析研究在结构动力学研究中，模态分析是一项重要的技术，用于研究结构的固有振动模态。

通过模态分析，我们可以得到结构的固有频率、振型以及结构的动力特性，这对于设计及改进结构的稳定性和安全性具有重要意义。

本文将详细介绍模态分析的原理、实验准备和过程以及该技术在实际应用中的专业性角度。

模态分析原理:模态分析基于结构动力学原理，主要使用了弹性力学和振动理论的知识。

根据牛顿运动定律以及弹性体的振动理论，可以推导出结构的振动模态方程。

根据该方程，可以得到结构的固有频率和对应的振动模态。

通过测量结构在不同频率下的加速度响应，可以确定结构的固有频率和振型。

实验准备和过程：1. 实验设备准备：- 数据采集系统：包括加速度传感器、信号放大器、模态分析器等，用于测量结构的加速度响应。

- 激励器：用于施加激励信号以产生结构的振动。

- 数据处理软件：用于分析和处理采集的振动数据。

2. 实验前准备：- 对结构进行几何参数和材料性质的测量，以获取结构的几何尺寸和物理特性。

- 确定激励位置和方式，根据结构的特点选择适当的激励方式，如冲击激励或连续激励。

- 安装加速度传感器，并校准传感器以确保准确测量。

3. 实验过程：- 施加激励信号：按照预定的激励方式施加激励信号，生成结构的振动。

- 采集振动数据：通过数据采集系统获取结构在激励下的加速度响应数据。

- 数据处理和分析：利用数据处理软件对采集的数据进行滤波和傅里叶变换等处理，得到结构的频域响应。

- 模态参数识别：通过分析频域响应数据，确定结构的固有频率、阻尼比以及模态振型。

实验应用和专业性角度：模态分析在结构动力学研究和工程实践中具有广泛的应用。

以下是几个重要的应用和涉及的专业性角度：1. 结构设计与改进：- 通过模态分析，可以确定结构的固有频率，评估结构的稳定性和自由振动特性，以指导结构的设计与改进。

- 固有频率信息有助于识别结构的薄弱环节，进而进行结构的优化设计。

工程力学中的结构动力模态分析在工程力学的广袤领域中，结构动力模态分析宛如一把神奇的钥匙，能够帮助我们解锁结构在动态载荷下的行为特征和内在规律。

这一重要的分析方法在众多工程领域中都发挥着举足轻重的作用，从航空航天的飞行器设计，到土木工程中的桥梁与高层建筑，再到机械工程中的各类机械装备，都离不开它的身影。

那么，什么是结构动力模态分析呢？简单来说，它是研究结构在振动状态下的固有特性的一种方法。

这些固有特性包括结构的固有频率、振型以及阻尼比等。

通过对这些特性的深入了解，工程师们能够更好地预测结构在实际工作中的动态响应，从而优化设计，提高结构的可靠性和安全性。

为了更直观地理解，我们可以想象一个简单的例子——一座桥梁。

当车辆在桥上行驶时，桥体会产生振动。

如果这种振动的频率与桥梁的固有频率接近，就可能引发共振现象，导致桥梁结构的损坏甚至坍塌。

而通过结构动力模态分析，我们可以事先确定桥梁的固有频率和振型，从而采取相应的措施，比如改变桥梁的结构设计或者增加阻尼装置，来避免共振的发生。

在进行结构动力模态分析时，通常需要建立结构的数学模型。

这个模型可以是基于有限元方法、边界元方法或者其他数值分析方法。

有限元方法是目前应用最为广泛的一种。

它将结构离散成许多小的单元，通过求解这些单元的力学方程，得到整个结构的动态特性。

建立好数学模型后，接下来就是求解模型的特征值和特征向量。

特征值对应的就是结构的固有频率，而特征向量则代表了结构的振型。

在求解过程中，需要考虑各种边界条件和约束条件，以确保结果的准确性。

然而，实际的结构往往是复杂多样的，存在着各种不确定性因素，比如材料的不均匀性、制造误差、连接方式的复杂性等。

这就给结构动力模态分析带来了挑战。

为了克服这些困难，工程师们需要不断改进分析方法和技术，提高模型的精度和可靠性。

在实验方面，结构动力模态分析通常通过模态试验来进行。

在试验中，会在结构上布置一系列的传感器，用于测量结构在激励作用下的响应。

《高等结构动力学》读书札记一、章节概览在我研读《高等结构动力学》我对各个章节的内容进行了深入的剖析和理解，现将各章节的主要内容概述如下：第一章：绪论。

本章介绍了结构动力学的定义、发展历程和研究现状，以及它在土木工程领域的重要性和应用价值。

通过对结构动力学的基本概念的理解，为后续的深入研究奠定了基础。

第二章：结构动力学的基本原理。

主要讲述了结构动力学的基本原理，包括结构的动力特性、运动方程的建立以及动力荷载的识别和分析等。

本章对理解后续复杂结构的动力响应分析提供了基础。

第三章：振动理论与模态分析。

介绍了结构振动的分类和特征，以及模态分析的基本原理和方法。

模态分析是研究结构动力特性的重要手段，对后续研究具有重要的指导意义。

第四章：结构动力响应分析。

主要讲述了结构在动力荷载作用下的响应分析，包括强迫振动、自振、非线性振动等内容。

这些内容为分析复杂结构在各种外部荷载作用下的性能提供了重要的理论依据。

第五章：地震作用下的结构动力响应分析。

本章重点介绍了地震作用下结构的振动特性和响应分析，包括地震波的特性、地震作用下的结构响应分析方法和抗震设计的基本原理等。

第六章：风荷载作用下的结构动力响应分析。

主要介绍了风荷载的特性，以及风荷载作用下结构的振动特性和响应分析方法。

对理解和研究风力作用下的建筑结构性能提供了重要的理论依据。

在接下来的学习中，我将深入研究每一章节的内容，通过案例分析、理论推导和数值计算等方法，深入理解并掌握结构动力学的核心知识，以期将其应用于实际工程中，解决实际问题。

二、详细札记本章主要介绍了结构动力学的背景、研究内容及重要性。

结构动力学是研究结构在动态荷载作用下的响应和性能的科学。

它涉及到结构的振动、波动、稳定性以及能量传递等问题。

在实际工程中，结构动力学对于防灾减灾、桥梁设计、建筑抗震等领域具有广泛的应用价值。

本章详细阐述了结构动力学的基础理论，包括结构振动的基本原理、动力学方程的建立以及求解方法。

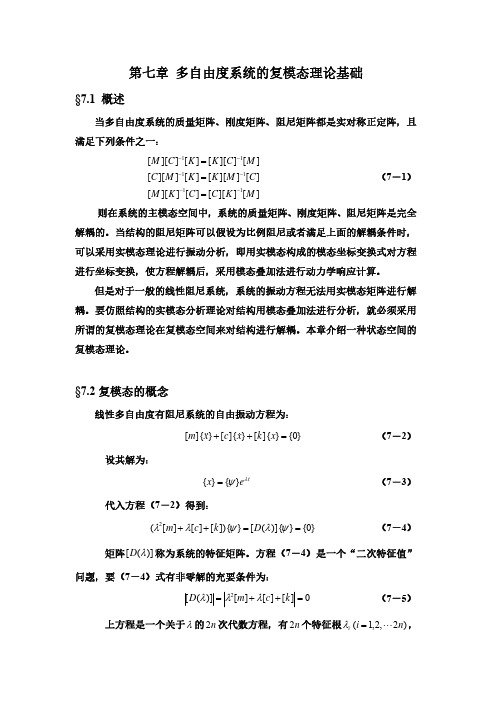

（1）首先考虑无阻尼的方程组，然后讨论有阻尼的情况：比例阻尼和非比例阻尼。

这样它们之间的不同就变得显而易见了。

将用一个简单例子说明这些结论。

一般的物理系统的运动方程可以写成这儿【M】，【C】和【K】分别表示质量矩阵、阻尼矩阵和刚度矩阵，连同相应的加速度、速度和位移以及外力一起组成运动方程。

变换到模态空间后，其形式为模态质量矩阵、模态刚度矩阵和某些情况下的模态阻尼矩阵都为对角阵。

模态振型将解耦质量矩阵、刚度矩阵和某些特定类型的阻尼矩阵。

为了理解这些情况，给出一个简单的例子。

例子中定义如下矩阵首先，考虑无阻尼的情况。

考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C0】，由这组矩阵的特征值求解产生的频率、留数和振型为注意到模态振型为带符号（+或-）的实数值。

第1阶模态的两个自由度符号相同，这表明这两个自由度彼此同相位，只是幅值大小不同。

第2阶模态的两个自由度符号相反，这表明这两个自由度彼此反相位，且幅值大小也不同。

现在考虑第二种情况，比例阻尼，阻尼与系统的质量和/或者刚度成比例。

这儿考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C P】。

由这组矩阵的特征值求解得出的频率、留数和模态振型为注意到这组特征值求解得出的模态振型与无阻尼的情况相同，这是因为阻尼与系统的质量和/或刚度成比例。

这样产生的模态称为“实模态”。

因此，显然无阻尼和比例阻尼情况得出的模态振型完全相同。

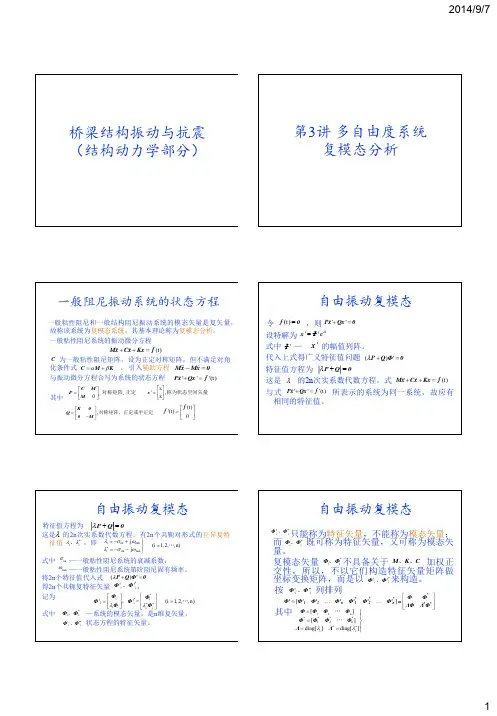

现在考虑第三种情况，此时阻尼不与系统的质量和/或者刚度成比例，即非比例阻尼。

考虑质量矩阵【M】，刚度矩阵【K】和阻尼矩阵【C N】。

这组矩阵得出的频率、留数和振型为对于这种情况，模态振型不同于前面的两种情况。

首先，模态振型是复数值。

仔细检查这些振型，可以看出每阶模态的各个自由度之间的相对相位关系已不再是完全同相位或反相位了。

这种情况下产生的模态称为“复模态”。

这跟前面两种情况大不相同。

系统阻尼与系统的质量和/或刚度不相关时，得出的模态就为复模态，此时的阻尼称为非比例阻尼。

结构动力学中的模态分析和多自由度系统
结构动力学是力学中的一个分支，研究的是结构在外界载荷作
用下的动力响应和变形。

而模态分析是结构动力学中常用的分析
方法之一，它可以帮助我们深入了解结构的固有特性和动力响应。

在多自由度系统中，模态分析更是必不可少的方法之一。

一、模态分析的原理和方法
模态可以理解为结构在其内部和外部刺激或载荷下，自然振动
的特征方程根的值，也叫固有频率。

模态分析旨在通过求解结构
的特征值和特征向量来研究结构的固有特性。

具体的分析方法可
以分为三步：建立结构模型，求解结构特征值和特征向量，利用
特征值和特征向量进行分析。

二、模态分析的应用
在结构工程中，模态分析有广泛的应用。

首先，在结构设计阶段，我们可以通过模态分析确定结构的自然振动模型，确保结构
固有频率超出工作载荷频率，避免发生共振。

此外，模态分析还
可以帮助优化结构材料、结构形式及构件设计等方面。

在结构运
行和维护阶段，模态分析可以用于诊断结构的损伤，预测结构的
剩余寿命等。

三、多自由度系统和模态分析
多自由度系统指的是系统中有多个自由度，其模态分析和单自
由度系统有相似之处，但分析复杂度更高，需要运用更复杂的数
学模型和方法。

对于多自由度系统，我们可以利用有限元法建立
数学模型进行模拟分析，求解结构特征值和特征向量。

总之，在结构设计、分析和维护过程中，模态分析是一种十分
重要的手段。

通过模态分析，我们可以深入了解结构的固有特性，为结构设计和运行提供更可靠的保障。
