单相导轨电表安装接线图

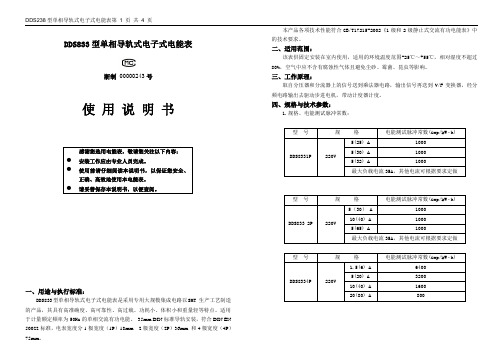

DDS833型单相导轨式电子式电能表浙制00000243号使用说明书感谢您选用电能表，敬请您关注以下内容：●安装工作应由专业人员完成。

●使用前请仔细阅读本说明书，以保证您安全、正确、高效地使用本电能表。

●请妥善保存本说明书，以便查阅。

一、用途与执行标准：DDS833型单相导轨式电子式电能表是采用专用大规模集成电路以SMT 生产工艺制造的产品，其具有高准确度、高可靠性、高过载、功耗小、体积小和重量轻等特点。

适用于计量额定频率为50Hz的单相交流有功电能。

35mm DIN标准导轨安装，符合DIN EN 50022标准，电表宽度分1极宽度（1P）18mm 2极宽度（2P）36mm 和4极宽度（4P）75mm。

本产品各项技术性能符合GB/T17215-2002《1级和2级静止式交流有功电能表》中的技术要求。

二、适用范围：该表供固定安装在室内使用，适用的环境温度范围-25℃～+55℃，相对湿度不超过80%，空气中应不含有腐蚀性气体且避免尘砂、霉菌、昆虫等影响。

三、工作原理：取自分压器和分流器上的信号送到乘法器电路，输出信号再送到V/F变换器，经分频电路输出去驱动步进电机，带动计度器计度。

四、规格与技术参数：1.规格、电能测试脉冲常数：型号规格电能测试脉冲常数(imp/kW·h)DDS8331P 220V5(25) A 10005(30) A 10005(32) A 1000最大负载电流35A，其他电流可根据要求定做型号规格电能测试脉冲常数(imp/kW·h)DDS833 2P 220V5（30） A 100010(40) A 10005(65) A 1000最大负载电流35A，其他电流可根据要求定做型号规格电能测试脉冲常数(imp/kW·h)DDS8334P 220V1.5(6) A 64005(20) A 320010(40) A 160020(80) A 800注：电流项括号前的数值为基本电流I b，括号内的数值为额定最大电流I max。

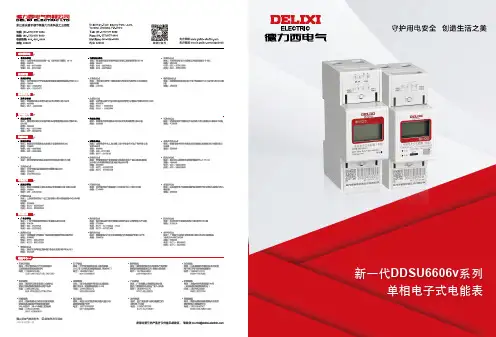

2022年9月第一版适用场景• 体积小巧 美观大方：体积小，重量轻，结构模数化，搭配德力西电气微断风格统一，外观漂亮。

• 安装便捷 省力省心：采用标准的35mm 导轨安装方式在低压柜、小三箱内进行电能计量，与传统的螺丝固定安装方式相比，节约时间， 方便快捷；接线方式增加下进上出，节省线材。

• 工艺先进 功能强大：采用超低功耗的大规模集成电路技术以及SMT 工艺制造，集测量精度高、稳定性好、可靠性高、过载功能强等优 势于一身。

• 规格齐全 安全可靠：增加了无通讯产品和Wifi 通讯产品；外壳PC+ABS 阻燃材料，面板防护等级IP54，各电流规格均能覆盖，客户可 放心选择• 能进行正、反向有功电能计量，且以一个方向累计电量。

• 具有电压、电流、功率、功率因素、频率等电参量测量功能。

• 非WIFI 款，具有RS485通信接口，支持DL/T645 07规约以及MODBUS 通讯协议；波特率可设置1200bps、2400bps、4800bps、9600bps， 默认值为2400bps。

电量三位小数显示可选。

• WIFI 款，无需网关，通过WIFI 接入云平台。

■ 产品特点■ 基础款：无通讯功能，接线方式左进右出■ 通讯款：带RS485通讯，接线方式下进上出、左进右出DDSU6606vct/DDSU6606vctr接线示意图（左进右出）DDSU6606vctbr/DDSU6606vctbq-F 接线示意图（下进上出）■ 接线示意图■ 尺寸图■ 主要功能新一代DDSU6606v 系列单相电子式电能表（2P 导轨）型号组成及意义广泛应用于各种电能计量场所，如小三箱、配电箱、汽车充电桩、换电柜等，同时可应用在出租房、长租公寓、大型公建、小区物业、学校工厂的电能计量及考核中。

商场厂房充电桩公寓出租房。

DDSU666系列单相电子式电能表（导轨）使用说明书ZTY0.464.922浙制00000205号浙江正泰仪器仪表有限责任公司二0一六年八月目录1.概述 (1)2.工作原理 (2)3.主要技术性能与参数 (3)4关键零部件采用 (4)5.主要功能 (5)6.外形及安装尺寸 (11)7.安装及使用说明 (12)8.常见故障的诊断、分析、排除方法 (13)9.运输与贮存 (14)10.保修与服务 (14)DDSU666系列单相电子式电能表（导轨）ZTY0.464.922使用说明书共15页第1页1.概述1.1主要用途及适用范围DDSU666系列单相电子式电能表（导轨）（以下简称“仪表”）根据电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，为新一代智能仪表，集测量、通讯于一体，主要用于电气线路中电压、电流、功率、频率、功率因数、有功电能等电参量的测量与显示。

可通过RS485通讯接口与外部装置实现组网；采用标准DIN35mm导轨式安装，结构模数化设计，具有体积小、易安装、易组网等优点；广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

符合的标准：GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》DL/T645-2007《多功能电能表通信协议》1.2产品特点1)计量正反向有功电能，反向电能按正向累计；2)采用温宽型LCD；3)DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装、易组网。

资料来源编制<**设计签字**><**设计签字日期**>校对<**校对签字**><**校对签字日期**>审核<**审核签字**><**审核签字日期**>标准化<**标准化签字**><**标准化签字日期**>提出部门审定<**审定签字**><**审定签字日期**>标记处数更改文件号签字日期职责签字日期1.3型号组成及代表意义图1型号组成1.4使用环境条件规定的工作温度范围:-25℃～+55℃；极限的工作温度范围:-40℃～+70℃；相对湿度（年平均）:≤75％；大气压:86kPa～106kPa。

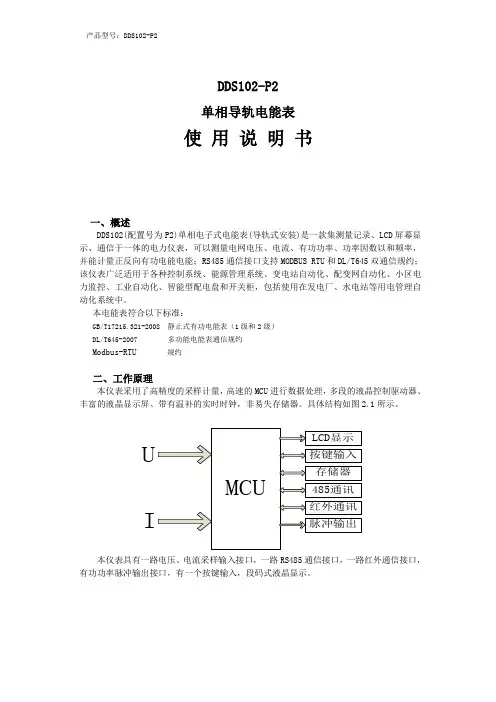

DDS102-P2单相导轨电能表使用说明书一、概述DDS102(配置号为P2)单相电子式电能表(导轨式安装)是一款集测量记录、LCD屏幕显示、通信于一体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和频率，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。

本电能表符合以下标准：GB/T17215.321-2008 静止式有功电能表（1级和2级）DL/T645-2007 多功能电能表通信规约Modbus-RTU 规约二、工作原理本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。

具体结构如图2.1所示。

MCU UILCD显示按键输入存储器485通讯红外通讯脉冲输出本仪表具有一路电压、电流采样输入接口，一路RS485通信接口，一路红外通信接口，有功功率脉冲输出接口，有一个按键输入，段码式液晶显示。

三、技术指标项目性能参数规格单相测量电压参比电压Un AC220V测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>0.8MΩ精度等级RMS精度0.2 %电流额定电流5A测量范围5(60)A功耗＜1.5W，10VA精度等级RMS精度0.2 %功率有功精度0.5%电网频率45 Hz～65Hz，精度0.2%计量电能有功电能(准确度等级1级) 输入输出有功电量脉冲输出1路光耦输出通信接口与通信规约RS485通讯口: Modbus RTU规约+ DL/T645规约红外接通讯口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。

DDSU6606vctbq-F型单相电子式电能表(导轨) 使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。

通过掌机或Wi-Fi进行通讯，方便用户抄表。

2 工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。

如图1所示。

图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

4.2电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4红外通信：红外通信接口波特率为1200bit/s。

4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

单相导轨式安装电能表单相电能表广泛应用于住宅和商业建筑中，以及其他地方的电能计量需求。

正确地安装电能表至关重要，以保证其稳定运行、正确读取并确保准确度。

本文将讨论单相导轨式电能表的安装、校准和检测。

电能表概述单相导轨式电能表是一种简单、易于维护的电能计量设备。

它通常由一个正常工作范围内的转动电机和附有数字读取器的数字表头组成。

电能表的方案通常由电力公司、建筑师、设计师等多方共同确定。

安装步骤1.确定安装位置：尺寸和负载是安装电能表的两个主要因素。

电能表的安装位置应为可靠固定安装，尽可能靠近用电负载的位置，以便正确读取电流并计量用电量。

2.选择正确的导轨：每个电能表都需要适当的导轨来安装和支撑。

正确选择导轨能够确保电能表不会倾倒或摇晃，以及保持准确和稳定的读数。

3.安装导轨：安装导轨时要确保其与电表匹配并牢固插入导轨槽中，然后使用螺钉进行固定。

4.安装电能表：安装电能表时要确保所有导轨都正确插入，并使用螺钉将电表与导轨牢固连接。

5.连接电源线：按照电源线颜色，并正确将接线板上的导线连接到电能表上。

6.校准电能表：安装完成后，应进行电能表的校准。

插入已知电流和电压，查看读数并校准，以确保电能表的准确和可靠性。

检测电能表为确保电能表的正确性和运行稳定性，应定期检查电能表的功能。

以下是适用于单相导轨式电能表的检测步骤：1.测量电流：电能表需要正确测量电流，以确保读数准确。

使用数字万用表可以轻松地测量电流，确保电流读数与电能表的读数一致。

2.测量电压：与电流测量类似，正确地测量电压也很重要。

使用数字万用表可以测量电压，确保电压读数与电能表的读数一致。

3.前向方向测试：将电流源和电压源正确连通，并测量前向方向，以确保电能表的正确度。

确保读数准确并与照明灯的读数一致。

4.反向方向测试：将电压源与电流源反向连通，并测量反向方向，以确保电能表的正确度。

确保读数准确并与照明灯的读数一致。

结论单相导轨式电能表安装和校准是一项重要的任务。

DDSY1009-NB 单相费控导轨表使用说明书一.产品概述DDSY1009-NB 单相远程费控智能电表是具有NB-IOT 接口功能的单相电子式电能表,,通过NB-IOT 数据网络建立长距离的电量参数采集，用户能通过计算机显示电表中的相关参数。

具有按指令实现计量数据采集及通断控制功能，可分别实现一路、二路计量及控制电能计量模块。

所有参数和性能指标完全符合GB/T17215-2002《1和2级静止式交流有功电度表》；DL/T645-1997《多功能电度表通信规约》技术要求，该产品设计先进，结构合理，运行稳定可靠，抗干扰能力强。

二.主要功能和特点1、一进一出，精度1.0级2、高亮度液晶显示，总电量、剩余电量、已用电量。

2、电量递增、购电、退电、自动断电、定时通电、负荷控制、数据保持等功能。

3、挂壁式安装、精度高、功耗低、负荷宽，安装方便。

4、采用先进的固态集成技术和SMT 工艺制造的最新产品。

5、出厂前可以按照用户要求设置电表号（通讯地址）、局号、编程密码、起始电量等。

6、具有电源掉电检测和看门狗电路，可保证系统可靠运行。

三.规格和主要技术参数1、规格2．基本误差DDSY315准确度等级 1.0额定电压（V）220标定电流（A）10(60)电表常数16003．电气参数工作电压：80%～120%Ub 极限耐压：1.9Ub 4小时启动电流：<0.4%Ib 潜动：具有逻辑防潜动电路电压回路：<5VA 停电后数据保存时间：大于等于10年电流回路：小于1VA 平均无故障工作时间(MTBF)：大于80000小时四、安装和接线5.1新装使用前，应检查外观、标贴尤其是表具ID 地址码，并做好记录。

5.2应安装在室内或室外具有防雨能力的表箱内，表箱应固定在坚固耐火的墙上，建议安装高度不负载电流功率因数基本误差%(A)cosφ 1.0级0.05Ib 1.0±1.50.1Ib—Imax 1.0±1.00.1Ib 0.5(滞后)±1.50.8(超前)±1.50.2Ib--Imax0.5(滞后)±1.00.8(超前）±1.0低于2米。

导轨表系列使用手册单三相导轨表用户使用手册1产品描述1.1概貌图1.1BBI-D100单相导轨表整体视图图1.2BBI-D300三相导轨表整体视图1.2功能型号对应表在表的正表面打印有表计的相关工作参数，可根据用户要求打印出不同的版面信息；单相表不提供按键，三相表提供一个按键，用于显示翻页。

表型功能单相表三相表普通表本地预付费网络预付费普通表本地预付费网络预付费瞬时量●●●●●●电能量●●●●●●需量╱╱●╱╱●复费率╱╱●╱╱●负荷控制╱●●╱●●485通信●●●●●●4442卡╱●●╱●●1.3产品概述单三相导轨表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。

可根据具体产品型号选配不同功能模块，以实现不同用户需求。

本系列产品覆盖面广，依据类型不一样，可覆盖大多数的使用场合。

主要包括：•大工业用户（互感式导轨表）•小工业及商业用户（三相直接式或者单相直接式导轨表）数据能够通过液晶显示，也可以通过RS-485通信接口获取。

1.4主要特性●开放的通信协议:ModBus-RTU.●支持国网多功能表通信协议DL/T645-2007●四象限有功无功电能计量，支持4费率.●有功电能计量精度:Class0.5s(IEC62053-22).●宽电流计量，可从启动电流到最大电流保持计量精度.●大容量高性能铁电数据存储器●高亮度液晶显示.●Class II保护等级.●RS-485接口.●支持负荷控制1.5遵循标准●IEC62052-11：2003交流电测量设备通用要求，试验和试验条件-11部分：测量设备●GB/T17883-19990.2S级和0.5S级静止式交流有功电度表标准●GB/T17882-19992级和3级静止式交流无功电度表标准●GB/T15283-19940.5、1和2级交流有功电度表特殊要求●GB/T15283-1994交流无功电度表特殊要求●GB/T15284-1994多费率电度表特殊要求●DL/T645-2007多功能电能表通信规约1.6技术参数1.6.1电压额定电压Un：220V/380V三相四线220V单相两线正常计量电压范围:3×150/210V to3×276V/478V三相四线150V to276V单相两线启动工作电压:100V极限工作电压:288V1.6.2电流额定电流:5/10A最大电流:60/80A启动电流:15mA1.6.3频率参考频率:50Hz或60Hz频率范围:45to55Hz或55to65Hz1.6.4功耗电压通道●有功功耗<2W●视在功耗<5VA电流通道●有功功耗<0.5VA1.6.5计量精度有功计量精度:Class0.5s（IEC62053-22）无功计量精度:Class2（IEC62053-23）/Class1(IEC62053-21) 1.6.6显示最大显示数字位数:8位●数字显示尺寸:8.2x4mm1.6.7脉冲常数●有功脉冲常数:1000imp/kWh直接式10000imp/kWh互感式1.6.8误差测试输出●类型:SO●脉冲宽度:≧35ms1.6.9通信接口●通信协议标准:ModBus-RTU/DLT645-2007●波特率:1200~9600bps1.6.10温度范围●操作显示:–25℃to+70℃●电表操作:–25℃to+70℃●存储运输:–40℃to+85℃1.6.11绝缘强度交流耐压●绝缘等级:4KV1min脉冲电压●Impulse voltage1.2/50µs mains connections:8KV1.6.12电磁兼容静电●接触放电:8KV●空气放电:15KV射频电磁场(80MHz to2000MHz)●10V/m(加电流)●30V/m(不加电流)快速群脉冲●4KV浪涌●4KV1.7装配尺寸图1.3单相表装配尺寸图●宽------------------------91mm●长-----------------------76mm●高------------------------78mm图1.4三相表装配尺寸图●宽------------------------91mm●长-----------------------126mm●高------------------------78mm1.8接线图图1.5接线图(单相表)图1.6接线图(三相直接式)图1.7接线图(三相互感式) 1.9辅助端子接线图单相表疯子号功能说明1，2分别对应RA485的A和B3，4分别对应脉冲输出和脉冲公共三相直接式表疯子号功能说明1，2空3空4空5空6空7，8分别对应脉冲输出和脉冲公共9，10分别对应RA485的A和B三相互感式表疯子号功能说明1，2继电器常开接点输出3A相电压进线4B相电压进线5C相电压进线6空7，8分别对应脉冲输出和脉冲公共9，10分别对应RA485的A和B1.10显示功能介绍1液晶屏介绍电能表带有一个LCD液晶显示屏，其显示效果及显示尺寸如下：图1.8液晶屏显示效果及尺寸图通信标志：如果当前正在进行光电通信或由上行设备抄表，通信标志以1Hz 频率闪烁电压指示：指示当前该相电压是否正常，分别对应着A、B、C，当电压正常时，则固定显示；当电压发生异常：失压、过压，则闪烁显示；如果电压低于额定电压的20%，则不显示。
