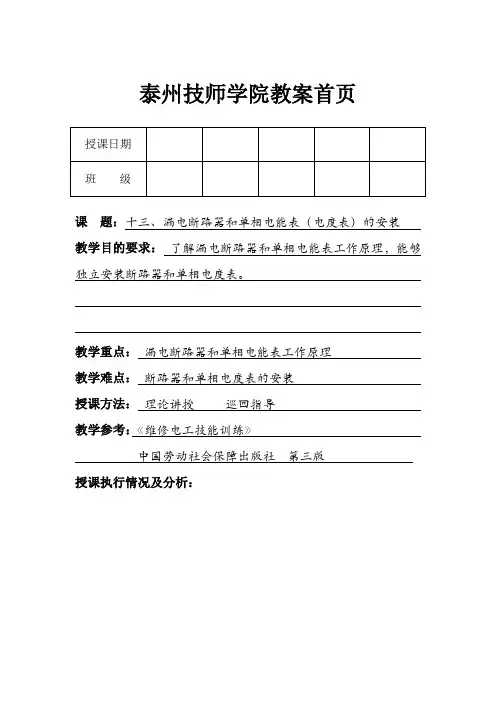

泰州技师学院教案首页
课题：十三、漏电断路器和单相电能表（电度表）的安装
教学目的要求：了解漏电断路器和单相电能表工作原理，能够独立安装断路器和单相电度表。

教学重点：漏电断路器和单相电能表工作原理
教学难点：断路器和单相电度表的安装
授课方法：理论讲授巡回指导
教学参考：《维修电工技能训练》
中国劳动社会保障出版社第三版
授课执行情况及分析：
配电盘上的漏电保护器
漏电保护器的符号
、单相电能表（电度表）的安装
．单相电能表的接线
单相电能表接线盒里共有四个接线桩，从左至右按编号。

直接接线方法是按编号l、3接进线（。

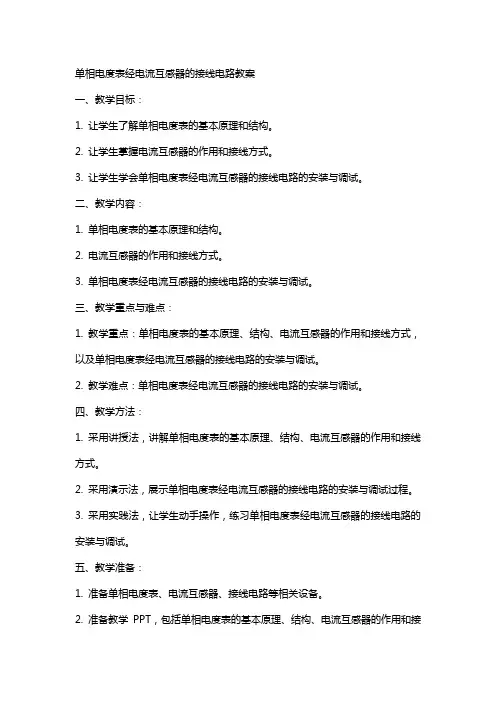

单相电度表经电流互感器的接线电路教案一、教学目标：1. 让学生了解单相电度表的基本原理和结构。

2. 让学生掌握电流互感器的作用和接线方式。

3. 让学生学会单相电度表经电流互感器的接线电路的安装与调试。

二、教学内容：1. 单相电度表的基本原理和结构。

2. 电流互感器的作用和接线方式。

3. 单相电度表经电流互感器的接线电路的安装与调试。

三、教学重点与难点：1. 教学重点：单相电度表的基本原理、结构、电流互感器的作用和接线方式，以及单相电度表经电流互感器的接线电路的安装与调试。

2. 教学难点：单相电度表经电流互感器的接线电路的安装与调试。

四、教学方法：1. 采用讲授法，讲解单相电度表的基本原理、结构、电流互感器的作用和接线方式。

2. 采用演示法，展示单相电度表经电流互感器的接线电路的安装与调试过程。

3. 采用实践法，让学生动手操作，练习单相电度表经电流互感器的接线电路的安装与调试。

五、教学准备：1. 准备单相电度表、电流互感器、接线电路等相关设备。

2. 准备教学PPT，包括单相电度表的基本原理、结构、电流互感器的作用和接线方式的图片和文字资料。

3. 准备安装与调试的操作指导书或视频教程。

六、教学过程：1. 引入新课：通过讲解电能计量的重要性，引入单相电度表的学习。

2. 讲解单相电度表的基本原理和结构：介绍单相电度表的工作原理，展示其内部结构，让学生理解电能计量的基本原理。

3. 讲解电流互感器的作用和接线方式：解释电流互感器在电能计量中的作用，展示其接线方式，让学生了解电流互感器的基本功能。

4. 演示单相电度表经电流互感器的接线电路：通过实际操作，展示单相电度表经电流互感器的接线电路的安装过程，让学生直观地了解接线方法。

5. 引导学生动手操作：让学生分组进行实践，练习单相电度表经电流互感器的接线电路的安装与调试，教师巡回指导，解答学生的问题。

七、课堂练习：1. 请学生根据所学的单相电度表和电流互感器的知识，设计一个简单的接线电路。

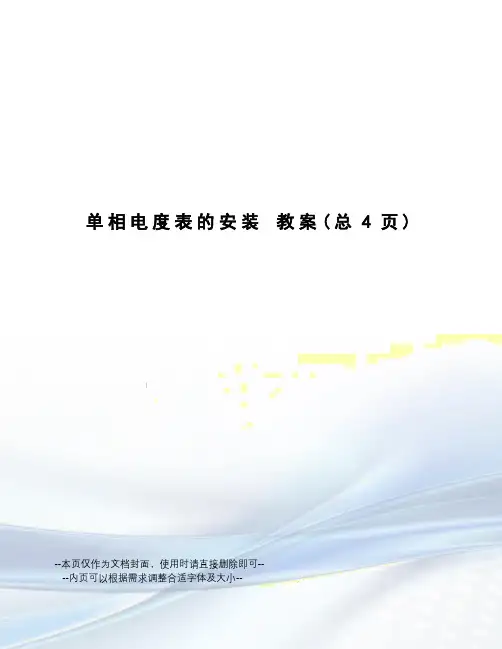

单相电度表的安装教案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--教案农电专业刘治国课题：单相电度表的安装课型：实训课教学目标：1、进一步了解单相电度表的结构和工作原理；2、掌握单相电度表的接线与安装；3、培养学生观察、比较分析能力；4、培养学生节约用电的良好品质。

教学重点：单相电度表的接线与安装教学难点：单相电度表的接线与安装教学时数：2课时教学方法：任务驱动法教学过程：<一>课前准备：1、实训器材：（1）钢丝钳、尖嘴钳、电工刀、剥线钳、测电笔。

（2）2．5mm2铝芯线（分两种颜色各米）、双绞铜芯软线米、单相电度表一块。

2、根据工位把学生分成8个小组，进行小组合作学习。

<二>复习引入：出示一个单相电度表，问学生单相电度表主要由什么构成它的工作原理是什么<三>新课讲授：任务一：找出单相电度表的接线方法1、让各小组学生通过自学课本和观察实物讨论2、教师提问各小组组长，表扬回答较好的组长和所属小组。

3、教师根据各组讨论的结果引导分析得出：单相电度表接线盒里共有四个接线桩，从左至右1、2、3、4编号。

按编号1、3接进线（1接火线，3接零线），2、4接出线（2接火线，4接零线），如图所示：有些电度表的接线方法特殊，在具体接线时，应以电度表接线盒盖内侧的线路图为准。

任务二：按上图所示完成单相电度表的接线与安装一、教师引导学生通过自学并联系生活实际分析整理得出单相电度表的接线与安装发法如下：（一）接线：按图所示单相电度表与照明线路图上的编号正确联接好，自我检查一遍。

（二）通电观察：经老师检查确认接线正确后，合上开关，接通电源，观察电度表铝盘转动情况。

切断电源后，更换功率较大的灯泡，然后接通电源，再观察电度表铝盘转动情况并进行比较。

（三）注意事项：1、相线应接电流线圈首端(同名端)，零线应一进一出，相线、零线不得接反，否则会造成漏计电量，而且不安全。

单相电能表安装施工方案目录一、安装前准备 (3)1、准备工作安排 (3)2、人员要求 (3)3、主要仪器仪表和工具 (3)二、现场作业注意事项 (4)1、危险点剖析 (4)2、安全举措 (5)3、事故预料及异样状况办理 (6)4、文明施工细则 (6)三、现场安装工序实时间估算 (6)1、安装作业流程 (6)2、电表安装完工检查 (7)3、单相表安装时间估算 (8)一、安装前准备1、准备工作安排1.1 依据工作任务要求，确立工作内容。

使全体工作人员熟习工作内容、进度要求、作业标准、安全注意事项。

由工作负责人监察检查。

1.2 认识现场作业环境条件，剖析可能碰到的问题，提出有效的预防举措。

1.3 丈量仪表和安全工机具经过按期查验且合格。

1.4 携带的工具和资料能够知足安装作业的需求。

1.5 填写工作票或派工单，内容清楚、工作任务和工作范围明确。

2、人员要求2.1 现场作业人员应身体健康、精神状态优秀2.2 现场工作负责人一定具备有关工作经验，且熟习电气设施安全知识。

2.3 工作班成员不得少于2人。

2.4 工作人员一定具备必需的电气专业（或电工基础）知识，掌握本专业作业技术，一定拥有上岗证。

2.5 工作班人员一定熟习《安规》的有关知识，熟习现场安全作业要求，并经安规考试合格。

3、主要仪器仪表和工具序号名称单位备注1绝缘手套双2绝缘鞋双3验电笔只4接地线组5低压短路环组短接二次电流回路专用6登高板付7绝缘梯把8低压短接线组9钳形电流表只10相序表只11低压验电笔只12平口螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）13十字螺丝刀把（螺丝刀金属裸露部分用绝缘胶带环绕、螺丝刀口带磁）14平口钳把15尖嘴钳把16斜口钳把17电工刀把刀把需进行绝缘办理18剥线钳把19安全带付20安全帽个21常用接线工具套若干22记号笔支23护目镜付二、现场作业注意事项1、危险点剖析序号内容结果1工作人员进入作业现场不戴安全帽可能会发生人员损害事故2工作现场不挂标示牌或不装设遮栏或围工作人员可能会发生走错间隔及操栏作其余运转设施3二次电流回路开路或失掉接地址易惹起人员伤亡及设施破坏4电压回路操作有可能造成沟通电压回路短路、接地5在高处安装计量装置时可能造成高空坠落或高空坠物，惹起人员伤亡及设施破坏6设施的标示不清楚易发生误接线，造成运转设施事故7未使用绝缘工具易惹起人身触电及设施破坏8使用电钻时可能碰及带电体9没有显然的电源断开点易惹起人身触电伤亡事故10低压搭（拆）头时不按先零（火）后火（零）简单惹起人身触电伤亡事故次序进行2、安全举措2.1 进入工作现场，工作人员一定戴安全帽，穿工作服，正确使用劳动保护用品。

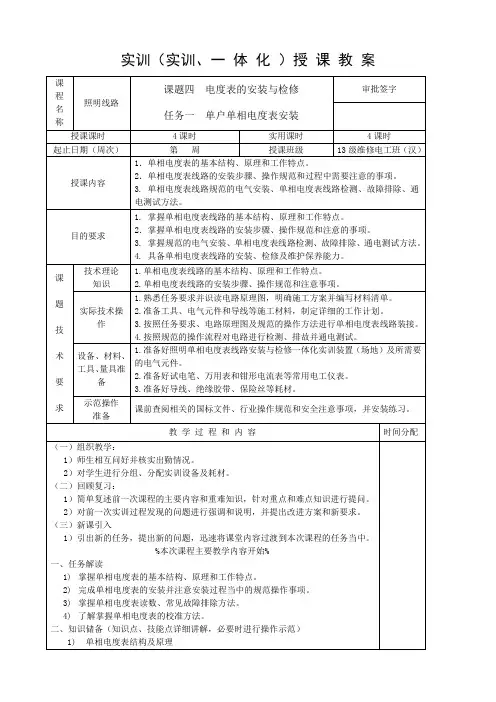

实训（实训、一体化）授课教案电压电磁铁的线圈与电路并联，获取电压信号，电流电磁铁的线圈与电路串联，获取电流信号。

当把电能表接人被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们在铁心中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

电能表有单相电能表和三相电能表两种。

A＝Pt＝IUt 1度电＝千瓦/时。

2)单相电度表安装方法单相电能表共有四个接线桩头，从左到右编号为1、2、3、4。

接线方法一般为号码1、3接电源进线，2、4接出线；也有些单相电能表的接线方法是号码1、2接电源进线，3、4接出线，所以具体的接线方法一应参照电能表接线桩盖子上的接线图。

1、2电流线圈，3、4电压线圈。

三、组织实施（小组为单位完成各自工位的装调任务）将和种导线安需分发给学生，两人一组，进行操作练习。

四、验收评价（对每个小组的任务写成情况进行检查、点评）到规定的时间对各小组规范操作的要求掌握情况进行提问。

五、课程总结1）本次课程的主要内容1.掌握单相电度表的基本结构、原理和工作特点。

2.完成单相电度表的安装并注意安装过程当中的规范操作事项。

3.掌握单相电度表读数、常见故障排除方法。

4.了解掌握单相电度表的校准方法。

2）对各别小组或同学的表现进行点评对专心听讲、认真练习（思考）、操作规范或能够创造性地完成学习任务的同学进行点名表演；对分工明确、团结协作并高效完成学习任务的小组给予肯定。
