单相表接线原理图
对于单相表接线原理图，下面是一个简化的示意图：
该示意图包括以下组件：电表（Meter）、主线（Main Line）、接地线（Grounding Wire）、相线（Phase Wire）和负载（Load）。
主线作为电源的输入端，将电能传输到电表。
接地线将电表接地，以保证安全和稳定的电流传输。
相线将电能从电表传输到负载。
电表的主要功能是测量电能的消耗。
当电流经过电表时，电表会记录下电能的使用量，以及其他参数如电流大小、电压等。
负载是电能的消耗者，可以是各种家用电器、灯具、电机等。
负载通过与相线连接来获取所需的电能。
通过这样的接线方式，电能可以从电源经由电表传输到负载，同时电表能够测量电能的具体使用情况。
这样就能够掌握电能的消耗情况，对于用电管理和电费结算非常重要。
这只是一个简化的示意图，实际的单相表接线原理图可能更加复杂。

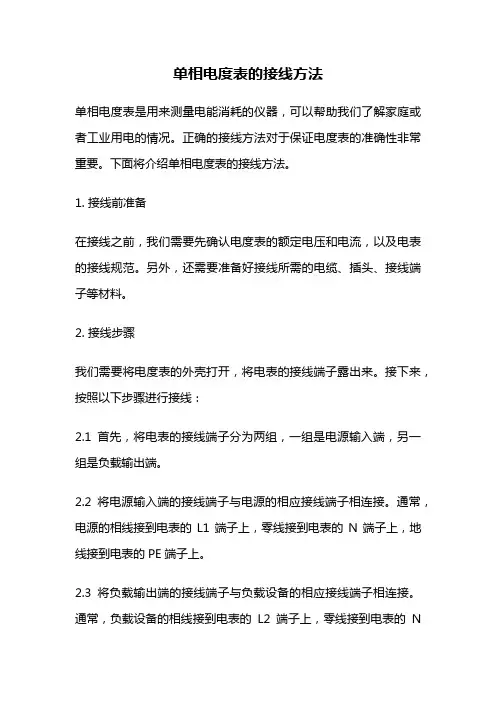

单相电度表的接线方法单相电度表是用来测量电能消耗的仪器，可以帮助我们了解家庭或者工业用电的情况。
正确的接线方法对于保证电度表的准确性非常重要。
下面将介绍单相电度表的接线方法。
1. 接线前准备在接线之前，我们需要先确认电度表的额定电压和电流，以及电表的接线规范。
另外，还需要准备好接线所需的电缆、插头、接线端子等材料。
2. 接线步骤我们需要将电度表的外壳打开，将电表的接线端子露出来。
接下来，按照以下步骤进行接线：2.1 首先，将电表的接线端子分为两组，一组是电源输入端，另一组是负载输出端。
2.2 将电源输入端的接线端子与电源的相应接线端子相连接。
通常，电源的相线接到电表的L1端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
2.3 将负载输出端的接线端子与负载设备的相应接线端子相连接。
通常，负载设备的相线接到电表的L2端子上，零线接到电表的N端子上，地线接到电表的PE端子上。
3. 接线注意事项在进行单相电度表接线时，需要注意以下几点：3.1 接线端子要牢固可靠，避免接触不良或者松动导致电度表测量不准确。
3.2 接线时要注意线路的绝缘，避免短路或漏电等安全问题。
3.3 接线时要确保电源和负载设备的相线、零线和地线不要接错。
3.4 接线完成后，要用绝缘胶带或绝缘套管对接线端子进行绝缘处理，提高安全性。
4. 接线方法的影响因素单相电度表的接线方法会受到一些因素的影响，如电压波动、电流负载、线路阻抗等。
这些因素可能会导致电度表的测量结果产生误差。
为了保证电度表的准确性，我们需要选择适当的电度表型号，并根据使用情况和要求来确定接线方法。
在接线过程中，要严格按照接线规范进行操作，确保接线端子牢固可靠，线路绝缘良好。
另外，定期对电度表进行检测和校准，以确保其测量结果的准确性。
总结起来，单相电度表的接线方法是确保电度表准确测量电能消耗的关键。
正确的接线方法能够避免测量误差，提高电度表的使用效果和可靠性。
在接线过程中，要注意细节，确保接线端子牢固可靠，线路绝缘良好。
建筑电工试题（含参考答案）一、单选题（共38题，每题1分，共38分）1.照明系统每一单相回路上，灯具和其电源插座数量不宜超过()个。
A、30B、50C、20D、25正确答案：D2.常用单相有功交流电度表接线()。
A、进线接3、4端；出线接1、2端B、进线接2、4端；出线接1、3端C、进线接1、3端；出线接2、4端D、进线接1、2端；出线接3、4端正确答案：C3.临电中常用的带盖刀开关、熔断器式刀开关等隔离开关，在电源与设备之间起隔离电源的作用，有明显的绝缘（）。
A、散热不良B、标志C、断开点正确答案：C4.()赋予作业人员有权拒绝违章指挥和强令昌险作业的权利。
A、法律B、国家C、政府正确答案：A5.间接接触触电可分为：接触电压触电和()。
A、单相触电B、两相触电C、三相触电D、跨步电压触电正确答案：D6.潮湿场所开关箱中的漏电保护器,其额定漏电动作电流为()。
A、15mAB、不大于15mAC、30mAD、不大于30mA正确答案：B7.生产经营单位应当向从业人员如实告知作业场所和工作岗位存在的（）、防范措施以及事故应急措施。
A、危险因素B、事故隐患C、设备缺陷D、管理不足正确答案：A8.在三相四线电源开关接线时，应遵循面对开关正面（）。
A、零线在左面第二根B、零线在左面第一根C、零线在右面第一根D、根据开关上的符号接线正确答案：D9.PE线所用材质与相线。
工作零线（N）相同时，其最小截面应符合规定，例如采用相线截面S为25mm²时，其PE先最小截面为()。
A、25B、16C、10D、S/2正确答案：B10.年满()且符合相关工种规定的年龄要求是从事建筑施工特种作业人员的基本条件之一。
A、18周岁B、16周岁C、20周岁正确答案：A11.各工种的安全技术交底应当采用()形式进行。
A、口头B、会议C、书面正确答案：C12.触电急救时,口对口吹气的人工呼吸法效果较好,对吹气次数的要求是:对儿童吹气每分钟18~24次;对成人每分钟吹()次。

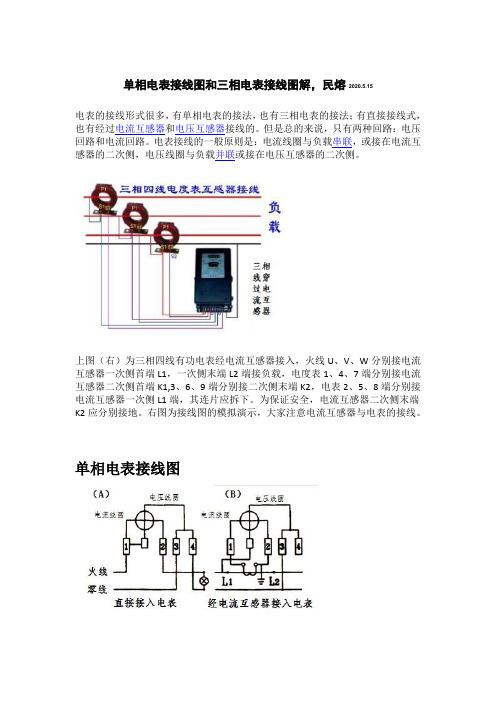

单相电表接线图和三相电表接线图解，民熔2020.5.15电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。
但是总的来说，只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。
为保证安全，电流互感器二次侧末端K2应分别接地。
右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
单相电表接线图三相电表接线图三相电表有三相三线有功电表和三相四线有功电表之分。
1.三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。
对外共有8个接线端。
其接线图如右图所示，（a）为直接接入，（b）为经过电流互感器接入的接线方法；2.三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。
单相电表的接线相对简单明了。
在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。
电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。
国产DD862系列单相电表。
建筑电工习题库（附参考答案）一、单选题（共38题，每题1分，共38分）1.常用单相有功交流电度表接线( )。
A、进线接1、2端；出线接3、4端B、进线接2、4端；出线接1、3端C、进线接3、4端；出线接1、2端D、进线接1、3端；出线接2、4端正确答案：D2.在施工现场发生火灾时,应一方面迅速( ),一方面组织人力积极朴救。
A、报警B、撤离C、保护财产正确答案：A3.可能受到雨水影响的露天、潮湿或充满蒸汽的场所，必须使用防溅型额定漏电动作电流不大于( )mA，额定漏电动作时间不大于 0.1s 的漏电保护器。
A、15B、25C、30D、50正确答案：A4.在潮湿场所或金属构架上操作时,必须选用( )或由安全隔离变压器供电的Ⅲ类手持电动工具。
A、Ⅱ类B、Ⅰ类C、Ⅲ类正确答案：A5.配电室内设值班室,该室边缘距配电柜的水平距离大于( )并采用屏障隔离。
A、1mB、0.5mC、1.5mD、2m正确答案：A6.PE线所用材质与相线。
工作零线（N）相同时，其最小截面应符合规定，例如采用相线截面S为25mm²时，其PE先最小截面为( )。
A、10B、25C、16D、S/2正确答案：C7.从业人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，正确佩戴和使用（）。
A、劳动工具B、安全卫生设施C、劳动标识D、劳动防护用品正确答案：D8.( )线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
A、零线B、相线C、零线和PE线D、PE线正确答案：D9.使用电气设备时,由于维护不及时,当( )进入时,可导致短路事故。
A、强光辐射B、热气C、导电粉尘或纤维正确答案：C10.在建筑工地临时用电架空线，动力、照明线在同一横担上架设时。
导线相序是；面向负荷从左侧起依次为( )。
A、N、L1、L2、L3，PEB、L1、L2、L3、N、PEC、L1、N、L2、L3，PED、L1、L2、N、L3，PE正确答案：C11.场内的起重机、井字架、龙门架等机械设备,以及钢脚手架和正在施工的在建工程等的金属结构,当在相邻建筑物、构筑物等设施的防雷装置接闪器的(保护范围)以外时其高度( )时,需安装防雷装置。
单相电表的接法
单相电表的接线方式主要有直接接入法和经互感器接入法。
直接接入法适用于负载功率在电度表承受范围内，电流不会导致线圈烧毁的情况。
接线时，根据电度表的接线端子从左至右按1、2、3、4编号，可以选择以下两种方式：一是1、3接进线，2、4接出线；二是1、2接进线，3、4接出线。
无论采用哪种接法，相线（火线）必须接入电表的电流线圈端子。
经互感器接入法适用于测量大电流的单相电路的用电量，通过电流互感器进行电流变换。
具体接法有两种：一是在电度表内5和1端未断开时，互感器的K2端子禁止接地；二是在电度表内5和1端短接片已断开时，互感器的K2端子应该接地。
同时，电压线圈应接于电源两端。
除了上述两种接线方式，还有一种经电压互感器接入法，适用于高电压大电流的单相电路。
接线时，将电压互感器的二次侧接入电度表的3和4端子，一次侧接电源。
同时，电流线圈应接于电度表的1和3端子，电压线圈应接于电度表的2和4端子。
这种方式可以测量高电压大电流的单相电路的用电量。
以上内容仅供参考，如需更全面准确的信息，可咨询专业的电工。
在操作时请务必注意安全，遵守相关规定，使用绝缘工具。
1。

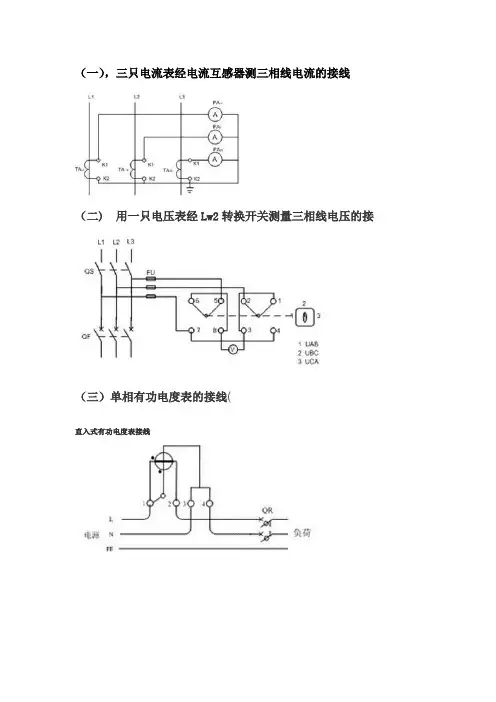

（一），三只电流表经电流互感器测三相线电流的接线
（二) 用一只电压表经Lw2转换开关测量三相线电压的接
（三）单相有功电度表的接线(
直入式有功电度表接线
（四）直入式三相有功电度表的接线
三相四线（DT）有功电度表接线原理图
三相三线（DS）有功电度表接线原理图
（五）三相有功电度表经电流互感器的接线
三相四线式(三相三元件)电度表经电流互感器接线原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
（六）电动机单方向运行的接线
（七）电动机可逆运行的接线
（八）三相鼠笼式异步电动机采用Y-△启动器的接线画出接线原理图
（九）三相鼠笼式异步电动机使用自耦减压启动器的接线
（十）画日光灯、双控灯、安全灯的接线原理图
DW10断路器接线原理图及二次回路选线、红绿灯失压、分励脱扣器作用。
单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。
如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。
3、筹划序号用阿拉伯数字表示。
每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。
二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。
2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。
以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。
即：实际用电量=实际读数×倍率3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。
匝数，指互感器内圈导线的条数，不指外圈。
一般计量收费时，大多不计小数位的读数。
三、一度电是多少关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。
如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。
例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。
单相电度表直接接线电路实践报告
一、实验目的
1. 了解单相电度表的结构和工作原理。
2. 掌握单相电度表的正确接线方法。
3.培养学生动手能力和实践操作技能。
二、实验仪器
1. 单相电度表1只
2. 导线若干
3. 电源开关
4. 示波器或万用表
三、实验原理
单相电度表是一种测量单相交流电路有功功率的仪表。
它利用电磁感应原理,通过电压线圈和电流线圈产生的磁场相互作用,使阻尼铝盘发生转动,从而驱动计数机构进行计量。
四、实验步骤
1. 检查电度表外观,确保无明显损坏。
2. 根据电度表接线图,将电压线圈接入电源的火线,将电流线圈接入电源的零线。
3. 合上电源开关,观察电度表是否正常运转。
4. 利用示波器或万用表测量电压、电流,计算有功功率,与电度表读数比较。
5. 断开电源,拆除接线。
五、实验数据记录
1. 电压值:
2. 电流值:
3. 计算有功功率:
4. 电度表读数:
六、思考题
1. 电度表的计量单位是什么?
2. 电度表存在什么误差?如何消除?
3. 电度表为什么要使用电磁感应原理?
七、实验感想
通过本次实验,我学会了单相电度表的正确接线方法,体会到实践操作的重要性。
动手能力和实践操作技能得到了锻炼和提高。
单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。
直入式电度表又可分为跳入式和顺入式两种。
电度表的安装位置及安装环境应符合规程要求。
其接线要求分别为：(1) 电度表的额定电压应与电源电压全都；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满意负荷电流的需要，但不应小于2.5mm2。
(有增容可能时，其截面可适当再大些)；(3) 相线、零线不行接错，零线必需进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且担心全)；
4) 表外线不得有接头，电压联片必需连接坚固；(5) 开关熔断器接负荷侧。
相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。
电流互感器的一次额定电流应等于或略大于负荷电流为便利接线尽可能选线圈式；
(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压全都，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。
其截面为：电压回路应不小于1.5mm；电流回
路应不小于2.5mm；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不行接错，零线必需进表；(6) 开关熔断器接负荷侧。
电度表接线图电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
单相电度表接线方式及工作原理
机械式电度表下部从左到右有四个接线孔用于接进线、出线，从左到右依次编号为1、2、3、4，其中1、3为进线，2、4为出线;1接相线，3接零线。
其接线图如1-18所示。
在内部，1、3孔接电压线圈，因为220V的电压是直接加在线圈两端的，所以该线圈的
漆包线细而长;1、2孔串接一个电流线圈，用电电流会全部经过这个线圈，所以导线较粗.圈数很少，一般就绕几圈。
电压线圈与电流线圈均绕在一个硅钢片叠成的铁心上，铝质表盘就从这个铁心之间通过，表盘与磁路方向垂直。
由上面的介绍知道，电压线圈是一直通电的，而电流线圈决定用户是否用电，不用电的话就没有电流，用电时就有电流。
当用电时，电压线圈与电流线圈产生的两个电磁场在铝质表盘上相互作用，会产生推动铝质表盘从左向右的正向转动，从而带动齿轮机构并最终带动机械数字码盘实现用电计量，线圈的圈数、硅钢片的导磁性、绕线方式、铝盘厚度、间隙、齿轮组等，经设计并校正后，确保铝盘转速正比于用电功率。
另外，紧贴铝质表盘表面还会附加一个永久磁体，这个磁体是一种磁性很强的磁钢，它主要有两个作用，一方面是平衡铝盘转速，确保转速与功率成正比，其次是确保当用户关闭用电器后铝盘迅速停止转动，潜动小。
铝质表盘在永久磁体形成的强磁场间转动，会产生涡流，该涡流又受到强磁场力作用，而作用力将产生阻碍铝盘转动的反向力矩。
在用电
时，这个反向力矩会与电压线圈、电流线圈产生的驱动力矩平衡，保证匀速转动;停止用电时因为没有了驱动力矩，铝盘将迅速停下来。
单相电度表的构成及两种接法
1、单相电度表的构成
单相有功电度表(简称：单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。
单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。
由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。
2、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。
无论何种接法，相线(火线)必须接入电表的电流线圈的端子。
由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。
3、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。
接法有两种：①单相电度表内5和1端未断开时的接法。
由于表内短接片没有断开，所以互感器的K2端子禁止接地。
②单相电度表内5 和1端短接片已断开时的接法。
由于表内短接片已断开，所以互感器的K2端子应该接地。
同时，电压线圈应该接于电源两端。
