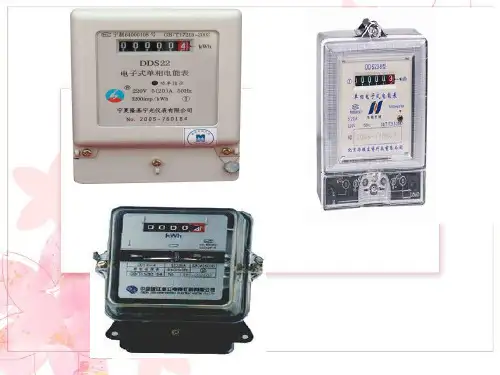

单相电度表

家用单相电能表正确接线方法：左火L，右零
N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。

1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。

电压互感器和线路并联，电流互感器和线路串联。

所以即使接反了，电度表也能运转。

现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。

#8203;2、电能表的接线。

（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N 进，4-N出，是标准化的规范。

（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。

一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。

1。

单相电度表的接线方法单相电度表是用来测量电能消耗的仪器，可以帮助我们了解家庭或者工业用电的情况。

正确的接线方法对于保证电度表的准确性非常重要。

下面将介绍单相电度表的接线方法。

1. 接线前准备在接线之前，我们需要先确认电度表的额定电压和电流，以及电表的接线规范。

另外，还需要准备好接线所需的电缆、插头、接线端子等材料。

2. 接线步骤我们需要将电度表的外壳打开，将电表的接线端子露出来。

接下来，按照以下步骤进行接线：2.1 首先，将电表的接线端子分为两组，一组是电源输入端，另一组是负载输出端。

2.2 将电源输入端的接线端子与电源的相应接线端子相连接。

通常，电源的相线接到电表的L1端子上，零线接到电表的N端子上，地线接到电表的PE端子上。

2.3 将负载输出端的接线端子与负载设备的相应接线端子相连接。

通常，负载设备的相线接到电表的L2端子上，零线接到电表的N端子上，地线接到电表的PE端子上。

3. 接线注意事项在进行单相电度表接线时，需要注意以下几点：3.1 接线端子要牢固可靠，避免接触不良或者松动导致电度表测量不准确。

3.2 接线时要注意线路的绝缘，避免短路或漏电等安全问题。

3.3 接线时要确保电源和负载设备的相线、零线和地线不要接错。

3.4 接线完成后，要用绝缘胶带或绝缘套管对接线端子进行绝缘处理，提高安全性。

4. 接线方法的影响因素单相电度表的接线方法会受到一些因素的影响，如电压波动、电流负载、线路阻抗等。

这些因素可能会导致电度表的测量结果产生误差。

为了保证电度表的准确性，我们需要选择适当的电度表型号，并根据使用情况和要求来确定接线方法。

在接线过程中，要严格按照接线规范进行操作，确保接线端子牢固可靠，线路绝缘良好。

另外，定期对电度表进行检测和校准，以确保其测量结果的准确性。

总结起来，单相电度表的接线方法是确保电度表准确测量电能消耗的关键。

正确的接线方法能够避免测量误差，提高电度表的使用效果和可靠性。

在接线过程中，要注意细节，确保接线端子牢固可靠，线路绝缘良好。

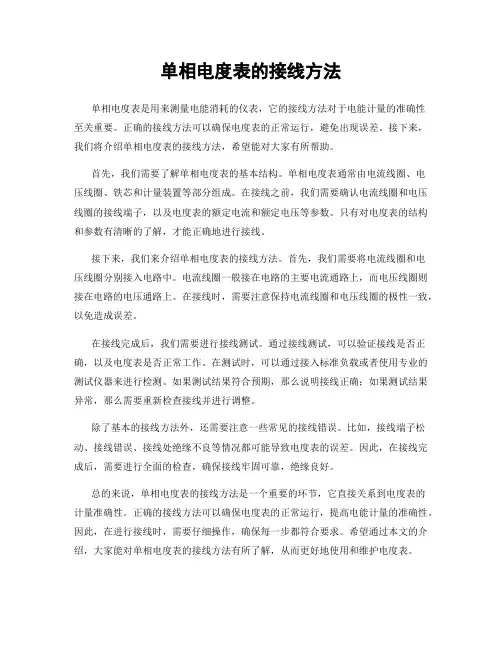

单相电度表的接线方法单相电度表是用来测量电能消耗的仪表，它的接线方法对于电能计量的准确性至关重要。

正确的接线方法可以确保电度表的正常运行，避免出现误差。

接下来，我们将介绍单相电度表的接线方法，希望能对大家有所帮助。

首先，我们需要了解单相电度表的基本结构。

单相电度表通常由电流线圈、电压线圈、铁芯和计量装置等部分组成。

在接线之前，我们需要确认电流线圈和电压线圈的接线端子，以及电度表的额定电流和额定电压等参数。

只有对电度表的结构和参数有清晰的了解，才能正确地进行接线。

接下来，我们来介绍单相电度表的接线方法。

首先，我们需要将电流线圈和电压线圈分别接入电路中。

电流线圈一般接在电路的主要电流通路上，而电压线圈则接在电路的电压通路上。

在接线时，需要注意保持电流线圈和电压线圈的极性一致，以免造成误差。

在接线完成后，我们需要进行接线测试。

通过接线测试，可以验证接线是否正确，以及电度表是否正常工作。

在测试时，可以通过接入标准负载或者使用专业的测试仪器来进行检测。

如果测试结果符合预期，那么说明接线正确；如果测试结果异常，那么需要重新检查接线并进行调整。

除了基本的接线方法外，还需要注意一些常见的接线错误。

比如，接线端子松动、接线错误、接线处绝缘不良等情况都可能导致电度表的误差。

因此，在接线完成后，需要进行全面的检查，确保接线牢固可靠，绝缘良好。

总的来说，单相电度表的接线方法是一个重要的环节，它直接关系到电度表的计量准确性。

正确的接线方法可以确保电度表的正常运行，提高电能计量的准确性。

因此，在进行接线时，需要仔细操作，确保每一步都符合要求。

希望通过本文的介绍，大家能对单相电度表的接线方法有所了解，从而更好地使用和维护电度表。

某国产DD862单相机械电表内部结构实图
电压元件
单相电表的结构
制动部件
电流元件
单相电度表的铁芯结构图
1—电流元件铁芯 2电压元件 串联电磁铁：电流线圈（导线粗匝数少）和负载串联 铁芯 3—铝盘 4—回磁板
并联电磁铁：电压线圈（导线细匝数多）和负载并联
电度表
驱动部件
转动部分 制动部件 积算机构
电度表应该安装在配电装置的下方，其中心距地面 1.5~1.8 米处 并列安装多只电度表时，两表间距不得小于 20 厘米
安装电度表
不同电价的用电线路应该分别装表 同一电价的用电线路应该合并装表 安装电度表时，必须使表身与地面垂直，否则会影响其准确度
单相电度表的安装与使用
正确 说明书的要求和接线图把进线和出线依次对号接在电度表 接线 的出线头上
解释：电能表上的“1500r／kWh”字样表示消耗每千 瓦时的电功，电能表转动1 500转。或者说该字样说明 用户用电能1度时，此电能表的转盘就会转1500转。
问题2：现在生活水平日益提高，越来越多的人有能力购 买各种电器，但我们能否无限制地增加家用电器呢？
小结：各个电器是并联的，同时使用的电器越多，干路 （即进户的火线和零线）上的电流就越大。但进户线是有 一定规格的，只能允许某个值以下的电流通过，若通过的 电流超过此值，就会使电线过热，有可能引发火灾，造成 生命财产的危险。在火线和零线上分别串入两根保险丝， 就可以在电流超过进户线的允许值时，保险丝自动熔断， 切断干路电流，使所有电器停止工作，避免发生火灾。
保险丝就不会断了。
问题4：既然各个电器都是并联在火线与零线之间，我们 怎样才能将电器并联上去呢？ 插座
两孔插座的每个孔中都有金属片，其中一个孔中的金属 片连接火线，另一个孔中的金属片连零线． 三孔插座一般右孔接火（相）线，左孔接零线，上孔接地

电度表的连接方法

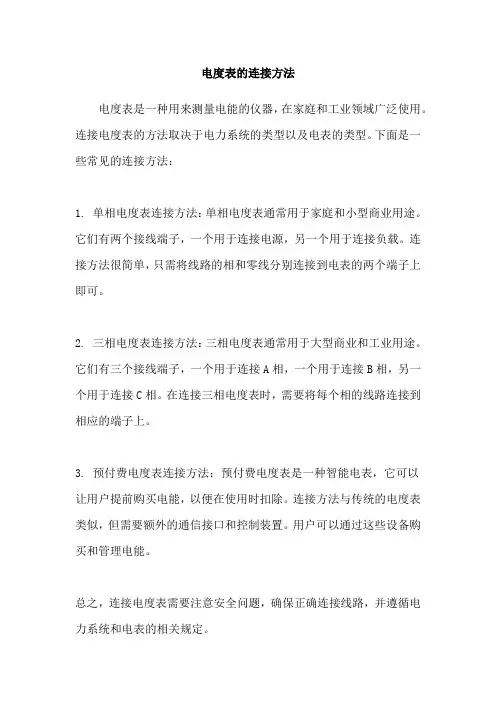

电度表是一种用来测量电能的仪器，在家庭和工业领域广泛使用。

连接电度表的方法取决于电力系统的类型以及电表的类型。

下面是一些常见的连接方法：
1. 单相电度表连接方法：单相电度表通常用于家庭和小型商业用途。

它们有两个接线端子，一个用于连接电源，另一个用于连接负载。

连接方法很简单，只需将线路的相和零线分别连接到电表的两个端子上即可。

2. 三相电度表连接方法：三相电度表通常用于大型商业和工业用途。

它们有三个接线端子，一个用于连接A相，一个用于连接B相，另一个用于连接C相。

在连接三相电度表时，需要将每个相的线路连接到相应的端子上。

3. 预付费电度表连接方法：预付费电度表是一种智能电表，它可以
让用户提前购买电能，以便在使用时扣除。

连接方法与传统的电度表类似，但需要额外的通信接口和控制装置。

用户可以通过这些设备购买和管理电能。

总之，连接电度表需要注意安全问题，确保正确连接线路，并遵循电力系统和电表的相关规定。

竭诚为您提供优质文档/双击可除篇一：实验30单相电度表的校验实验三十单相电度表的校验一、实验目的1.掌握电度表的接线方法。

2.学会电度表的校验方法。

二、原理说明1.电度表是一种感应式仪表，是根据交变磁场在金属中产生感应电流，从而产生转矩的基本原理而工作的仪表，主要用于测量交流电路中的电能。

它的指示器能随着电能的不断增大（也就是随着时间的延续）而连续地转动，从而能随时反应出电能积累的总数值。

因此，它的指示器是一个“积算机构”，是将转动部分通过齿轮传动机构折换为被测电能的数值，由数字及刻度直接指示出来。

它的驱动元件是由电压铁芯线圈和电流铁心线圈在空间上、下排列，中间隔以铝制的园盘。

驱动两个铁心线圈的交流电，建立起合成的特殊分布的交变磁场，并穿过铝盘，在铝盘上产生出感应电流。

该电流与磁场的相互作用结果产生转动力矩驱使铝盘转动。

铝盘上方装有一个永久磁铁，其作用是对转动的铝盘产生制动力矩，使铝盘转速与负载功率成正比。

因此，在某一段测量时间内，负载所消耗的电能w 就与铝盘的转数n成正比。

即n?n， w比例系数n称为电度表常数，常在电度表上标明，其单位是转/1千瓦小时。

2.电度表的灵敏度是指在额定电压、额定频率及cos巾=1的条件下，从零开始调节负载电流，测出铝盘开始转动的最小电流值Imin,则仪表的灵敏度表示为s?Imin100%式 In中的In为电度表的额定电流。

Imin通常较小，约为In 的0.5%。

3.电度表的潜动是指负载电流等于零时，电度表仍出现缓慢转动的现象。

按照规定，无负载电流时，在电度表的电压线圈上施加其额定电压的110% （达242V）时，观察其铝盘的转动是否超过一圈。

凡超过一圈者，判为潜动不合格。

四、实验内容与步骤记录被校验电度表的数据：额定电流In=，额定电压un=，电度表常数n=，准确度为1.用功率表、秒表法校验电度表的准确度利用所配电度表及屏上的电表架和he-17的灯组负载，按图30-1接线。

m1、m2共同作用的结 果
单 相 感 应 式 电 度 表
二、电度表的工作原理
证明可得：作用于铝盘的m1、m2合力矩 MP=KUIcos=KP
二、电度表的工作原理
制动力矩与转动力矩共同作用的结 果 制动力矩：当铝盘在转动力矩的作用下开始转动时，
单 相 感 应 式 电 度 表
就会切割穿过它的永久磁铁的磁通，将在铝盘上产生一 涡流，这个涡流与永久磁铁相互作用，产生一个作用于 铝盘上的与其转动方向相反的制动力矩Mf，其大小正比 于铝盘的转速。 Mf=kn 当Mf=Mp时，KP=kn
六、延伸
单 相 感 应 式 电 度 表
若某用户在一段10分钟时间内使用的电器额定功率为 1KW ，此时线路的电压为额定电压的90%，此用户使用的是 提示：应考虑电压下降造成功率的下降 一只C=2000r/KWh的电度表。问在这段时间内此电度表铝 盘转过了多少圈。 解：在此时间内实际消耗的电能为W=Pt=1×（10/60） ×（90%）2=0.135度 n=CP=0.135 ×2000=270转
K n=k p
C=
K k
电度表常数
三、电度表的接线实验
单 相 感 应 式 电 度 表
1
2
3
4
四、电度表ቤተ መጻሕፍቲ ባይዱ校验实验
单 相 感 应 式 电 度 表
灯泡功率 （W） 100
铝盘旋 转圈数 6
时间（s） 应花 实花
108 54
误差
200
C=2000r/KWh
6
讨论与试验
若将进出线接反会出现什么现象？
单 相 感 应 式 电 度 表
转动圆盘的作用：通过电磁感应产生涡流，涡流在其中与交变磁 场作用产生电磁力,从而驱动积算机构计数。

单相电度表结构一、引言单相电度表是一种常见的电力测量仪器，用于测量和记录电能消耗。

它是电力系统中重要的组成部分，广泛应用于家庭、工业和商业领域。

本文将介绍单相电度表的结构及其各个部分的功能和作用。

二、表壳单相电度表的外部部分是表壳，通常由塑料或金属材料制成。

表壳的主要作用是保护内部的电路和元件，防止外界环境对电度表的影响。

表壳通常具有防尘、防水和防雷击等功能，以确保电度表的正常运行。

三、表盘单相电度表的表盘是用于显示电能消耗的仪表盘。

表盘通常由透明材料制成，上面标有刻度和数字。

表盘上的刻度表示电能的消耗量，数字显示当前的电能读数。

表盘的刻度和数字通常按照国家标准进行设计和制造，以确保测量结果的准确性和可靠性。

四、电流线圈单相电度表中的电流线圈是用于测量电流大小的部分。

电流线圈通常由导线绕制而成，根据安培定律，电流线圈中的电流与通过线圈的电流成正比。

通过测量电流线圈中的电流大小，可以计算出电能消耗量。

电流线圈通常具有一定的阻抗，以限制电流的流动，避免电度表过载。

五、电压线圈单相电度表中的电压线圈是用于测量电压大小的部分。

电压线圈通常由导线绕制而成，根据欧姆定律，电压线圈中的电压与通过线圈的电流成正比。

通过测量电压线圈中的电压大小，可以计算出电能消耗量。

电压线圈通常具有一定的阻抗，以限制电流的流动，保护电度表的安全性。

六、计量装置单相电度表中的计量装置是用于测量电能消耗的部分。

计量装置通常由电流线圈和电压线圈组成，通过测量电流和电压的大小，计算电能的消耗量。

计量装置通常具有一定的精度和灵敏度，以确保测量结果的准确性和可靠性。

七、记录装置单相电度表中的记录装置是用于记录电能消耗的部分。

记录装置通常由机械或电子元件组成，可以将电能消耗量转换为可视化的数据。

记录装置通常具有一定的存储容量，可以记录一段时间内的电能消耗情况。

记录装置通常具有清零功能，以便定期清除历史数据。

八、电源装置单相电度表中的电源装置是用于供电的部分。

电度表的维护保养方法是什么？
• 定期清洁电度表的表面和内部，防止灰尘积聚。 • 检查电度表的连接线，确保连接牢固。 • 定期进行校准，保证电度表的准确性。
电度表的计量原理是什么？
1
电流和电压测量
电度表通过电流线圈和电压线圈测量电流和电压的大小。
2
力的产生
根据电流和电压的测量结果，电磁置将指针的位置转化为电能的示数，用于计量。
什么是有功电能？什么是无功电能？
1 有功电能
有功电能表示实际用于做功的电能，例如驱动电动机、照明等。
电流线圈
电流线圈用于测量电流。它由导线绕成的线圈， 当电流通过时，会产生一个磁场。
电磁铁
电磁铁是电度表的核心部件，它的作用是产生 一个力，使得电度表的指针能够根据电流和电 压的变化而移动。
电压线圈
电压线圈用于测量电压。它也由导线绕成的线 圈，当有电压施加时，会产生一个磁场。
计量装置
计量装置用于将电流和电压的测量结果转化为 电能计量的示数。
2 无功电能
无功电能表示不能直接用于做功的电能，例如用于维持电磁场的电能。
电度表的校准方法有哪些？
1 标准电压比较法
通过与标准电压的比较， 校准电压线圈的读数。
2 标准电流比较法
通过与标准电流的比较， 校准电流线圈的读数。
3 误差计算法
通过计算电度表的示数与 标准电能的差值并计算误 差，进行校准。
单相电度表的结构和工作 原理
单相电度表是一种用于计量电能的设备。它由多个组成部分构成，包括电流 线圈、电压线圈和电磁铁，通过这些部件的相互作用实现电能的准确计量。
什么是单相电度表？
单相电度表是一种用于计量电能的设备。它可以测量电流和电压，并根据测 量结果计算出电能的消耗情况。

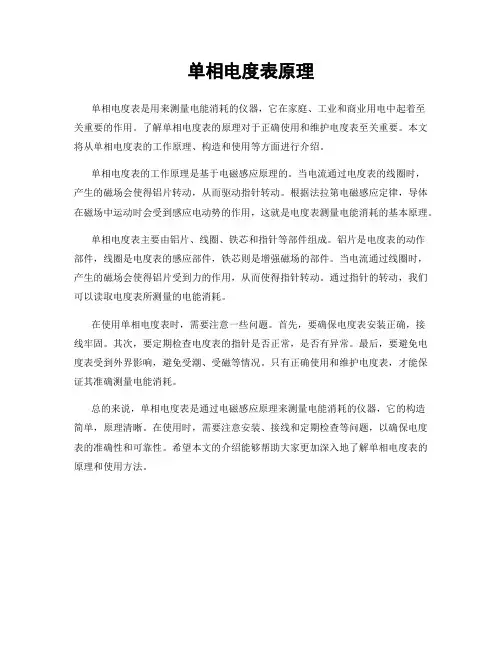

单相电度表原理
单相电度表是用来测量电能消耗的仪器，它在家庭、工业和商业用电中起着至
关重要的作用。

了解单相电度表的原理对于正确使用和维护电度表至关重要。

本文将从单相电度表的工作原理、构造和使用等方面进行介绍。

单相电度表的工作原理是基于电磁感应原理的。

当电流通过电度表的线圈时，
产生的磁场会使得铝片转动，从而驱动指针转动。

根据法拉第电磁感应定律，导体在磁场中运动时会受到感应电动势的作用，这就是电度表测量电能消耗的基本原理。

单相电度表主要由铝片、线圈、铁芯和指针等部件组成。

铝片是电度表的动作
部件，线圈是电度表的感应部件，铁芯则是增强磁场的部件。

当电流通过线圈时，产生的磁场会使得铝片受到力的作用，从而使得指针转动。

通过指针的转动，我们可以读取电度表所测量的电能消耗。

在使用单相电度表时，需要注意一些问题。

首先，要确保电度表安装正确，接
线牢固。

其次，要定期检查电度表的指针是否正常，是否有异常。

最后，要避免电度表受到外界影响，避免受潮、受磁等情况。

只有正确使用和维护电度表，才能保证其准确测量电能消耗。

总的来说，单相电度表是通过电磁感应原理来测量电能消耗的仪器，它的构造
简单，原理清晰。

在使用时，需要注意安装、接线和定期检查等问题，以确保电度表的准确性和可靠性。

希望本文的介绍能够帮助大家更加深入地了解单相电度表的原理和使用方法。

单相电度表工作原理
单相电度表是一种用于测量家庭和工业用电的仪表，它能够准确地记录电能使
用情况，为用户提供准确的电费计量。

那么，单相电度表是如何工作的呢？
首先，我们需要了解单相电度表的结构。

单相电度表由电流线圈、电压线圈、
电动机、计量装置和指示装置等部分组成。

当电流通过电流线圈时，会产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用使得电动机转动，从而驱动计量装置进行计量。

指示装置则通过电动机的转动来显示电能使用情况。

其次，单相电度表的工作原理是基于电磁感应原理的。

当电流通过电流线圈时，会产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用会产生一个力矩，驱动电动机的转动。

电动机的转动速度与电流和电压的乘积成正比，因此可以通过电动机的转动来计量电能使用情况。

此外，单相电度表还采用了电磁感应式计量装置。

当电流通过电流线圈时，会
产生一个磁场，而当电压通过电压线圈时，也会产生一个磁场。

这两个磁场的相互作用会产生一个力矩，驱动计量装置进行计量。

计量装置会根据电流和电压的大小来计量电能使用情况，并将结果传递给指示装置进行显示。

总的来说，单相电度表的工作原理是基于电磁感应原理的，通过电流线圈和电
压线圈产生的磁场相互作用驱动电动机的转动，从而实现对电能使用情况的准确计量。

这种工作原理使得单相电度表能够稳定、准确地记录电能使用情况，为用户提供可靠的电费计量。

希望本文能够帮助大家更好地理解单相电度表的工作原理。

单相电度表工作原理
单相电度表是一种用来测量电能消耗的仪表，它基于电能的工作原理进行测量。

下面是单相电度表的工作原理：
1. 电流测量：单相电度表通过将电流通入测量电路来测量负载上的电流。

电流通过一个元件，通常是一个可调电阻，通过电阻上的电压降进行测量。

这个电压是与负载上的电流成正比的。

2. 电压测量：单相电度表通过将测量电路连接到负载上，来测量负载上的电压。

测量电路通常由一个电阻组成，这个电阻分压产生与负载电压成比例的电压。

3. 电能计算：电度表通过上述电流和电压测量来计算电能的消耗。

根据欧姆定律，电压乘以电流等于功率。

而电能是功率乘以时间的积分。

电度表会积分功率以计算出电能。

4. 计量显示：单相电度表还包含一个计量显示部分，用来显示测量出来的电能消耗。

计量显示部分通常有一个机械指针或者数字显示屏。

机械指针会根据积累的电度偏转相应的角度，从而指示出实际消耗的电能数值。

综上所述，单相电度表通过测量负载上的电流和电压，进而计算和显示电能的消耗。

它通过欧姆定律和功率积分原理实现测量和计算。

单相电度表工作原理
单相电度表是一种用来测量电能消耗的仪表。

它的工作原理基于电磁感应定律。

在供电时，电流从电源源端流入电度表的线圈（电流线圈），经过负载后回到电源的中性线。

当电流通过电流线圈时，会产生一个与电流呈正比的磁场。

除了电流线圈外，电度表还有一个电压线圈。

电压线圈接在电源的相线和中性线之间，用来感应电压的变化。

当电压发生变化时，电压线圈会产生一个与电压呈正比的磁场。

当电流和电压线圈产生的磁场相互作用时，会在电度表中产生一个机械力使得转子转动。

转子上有一个铝片，它与非常强的磁场相互作用，当转子转动时，铝片会不断地改变位置。

铝片的运动会产生一个非常强的涡流。

由于涡流的存在，铝片需要消耗一定的能量来克服涡流的阻力。

这样，转动铝片所需的能量就与电流和电压成正比。

电度表通过测量转子转动的速度，可以确定电能消耗的大小。

为了保证测量结果的准确性，单相电度表还配备了一些校正装置。

例如，电度表通常会采用铁心来增加磁场的强度，使得测量能更精确。

此外，电度表还会通过一些计算和显示装置，将测量结果以数字或指针的形式展示给用户。

总的来说，单相电度表通过利用电磁感应定律，测量电流和电压的变化，并通过转子转动的速度来确定电能的消耗。

它是一种常用的电能计量仪表，在民用、工业和商业领域广泛应用。

单相电度表1. 简介单相电度表是用于测量单相电路中电能消费的仪器。

它通过测量电路中电流和电压的变化，计算出电能消耗的数值。

单相电度表在家庭、商业和工业领域中广泛应用，用于记录和计量电能的使用情况。

2. 结构和工作原理单相电度表由以下几个主要部分组成：2.1 电流线圈电流线圈是单相电度表中的重要部分。

它通过电路中流过的电流产生电磁场，进而通过磁场的作用，驱动运转部分。

电流线圈通常由铜制成，其匝数和电流的关系决定了电度表的量程。

2.2 电压线圈电压线圈是单相电度表中另一个关键组成部分。

它通过测量电路中的电压，产生与电压成正比的电磁场，进而影响运转部分的运动。

电压线圈通常也由铜制成，其匝数和电压的关系决定了电度表的量程。

2.3 运转部分运转部分是单相电度表中的机械部分，它由铝制的金属盘和指针组成。

当电流线圈和电压线圈产生的磁场作用于运转部分时，它会产生旋转运动。

指针会随着旋转运动来指示电能的消耗数值。

2.4 计量机构计量机构是单相电度表中的核心部分，它负责将运转部分的旋转运动转化成电能消耗的计量数值。

计量机构通常由传动齿轮和计量盘组成，通过一系列的齿轮传动，将运动传递到计量盘上。

3. 使用注意事项在使用单相电度表时，需要注意以下几点：•安装电度表时，要确保电流和电压线圈正确连接，并按照电度表的额定电流和电压进行连接。

•在测量电能消耗时，要确保电度表的指针指向刻度。

如果指针超出刻度范围，则可能需要更换量程适合的电度表。

•定期检查电度表的运转是否正常，如果发现指针运动异常或计量数值不准确，应及时维修或更换电度表。

•避免在强磁场或高温环境下使用单相电度表，以免影响电度表的正常工作和计量精度。

4. 应用领域单相电度表广泛应用于以下领域：4.1 家庭用电家庭用电是单相电度表的主要应用领域之一。

通过在家庭中安装单相电度表，可以准确测量家庭的电能消耗，为用户提供详细的电能使用信息。

4.2 商业用电商业用电是另一个重要的应用领域。

单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。

直入式电度表又可分为跳入式和顺入式两种。

电度表的安装位置及安装环境应符合规程要求。

其接线要求分别为：(1) 电度表的额定电压应与电源电压全都；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满意负荷电流的需要，但不应小于2.5mm2。

(有增容可能时，其截面可适当再大些)；(3) 相线、零线不行接错，零线必需进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且担心全)；
4) 表外线不得有接头，电压联片必需连接坚固；(5) 开关熔断器接负荷侧。

相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。

电流互感器的一次额定电流应等于或略大于负荷电流为便利接线尽可能选线圈式；
(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压全都，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。

其截面为：电压回路应不小于1.5mm；电流回
路应不小于2.5mm；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不行接错，零线必需进表；(6) 开关熔断器接负荷侧。

单相有功电度表安全操作及保养规程单相有功电度表是我们日常生活和工作中常见的电器，它用于测量电能的消耗，并计算电费。

然而，不正确的使用和缺乏适当的保养可能会导致电度表的故障甚至是安全风险。

本文档将介绍单相有功电度表的安全操作及保养规程。

安全操作1. 了解电度表在使用电度表之前，应该仔细阅读电度表的用户手册，了解其功能和特性。

特别是，应该了解电度表的额定电压和电流，并确保测量范围在电度表的可承受范围之内。

2. 确保电度表正常工作在使用电度表之前，应该检查电度表是否正常工作。

特别是，应该检查电度表的显示是否准确，电表是否在正常运行范围内。

如果发现电度表的显示不准确，或者电表的运行范围超出了正常范围，应该停止使用电度表并寻求专业帮助。

3. 保持安全距离在使用电度表时，应该保持安全距离，以避免触电事故。

特别是，应该在测量电流时保持安全距离，并将手指和其他物体远离测量点。

4. 切勿在电气设备故障时使用电度表如果在电气设备出现故障时使用电度表，可能会导致危险。

特别是，切勿在电气设备出现漏电时或呈现短路状态时使用电度表。

在这种情况下，应该寻求专业帮助维修电气设备。

5. 维护电度表应该经常维护电度表，以确保其良好的运行状态。

特别是，在使用电度表之前，应该清洁电度表的表面，并检查各个连接点是否松动。

6. 使用正确的配件在使用电度表时，应该使用正确的配件，以确保电度表的可靠和安全工作。

特别是，应该使用正确的连接器、电缆和夹子等配件，并确保它们与电度表完全相匹配。

保养规程1. 定期校准应该定期校准电度表，以确保其精确性。

特别是，应该在每年至少校准一次电度表，并跟踪记录校准结果。

2. 防止灰尘和湿气为避免影响电度表的性能，应该将电度表放置在干燥、通风的地方，并防止细粉尘、潮湿和其他污染物进入电度表内部。

此外，适当地清洁电度表，以去除表面污垢。

3. 保护电度表周围的区域应该保护电度表周围的区域，以避免碰撞、损坏和污染。

特别是，应该在电度表周围设置防护栅，防止人员和其他物体接近电度表，并确保环境清洁和干燥。

单相电度表接线方式及工作原理
机械式电度表下部从左到右有四个接线孔用于接进线、出线，从左到右依次编号为1、2、3、4，其中1、3为进线，2、4为出线;1接相线，3接零线。

其接线图如1-18所示。

在内部，1、3孔接电压线圈，因为220V的电压是直接加在线圈两端的，所以该线圈的
漆包线细而长;1、2孔串接一个电流线圈，用电电流会全部经过这个线圈，所以导线较粗.圈数很少，一般就绕几圈。

电压线圈与电流线圈均绕在一个硅钢片叠成的铁心上，铝质表盘就从这个铁心之间通过，表盘与磁路方向垂直。

由上面的介绍知道，电压线圈是一直通电的，而电流线圈决定用户是否用电，不用电的话就没有电流，用电时就有电流。

当用电时，电压线圈与电流线圈产生的两个电磁场在铝质表盘上相互作用，会产生推动铝质表盘从左向右的正向转动，从而带动齿轮机构并最终带动机械数字码盘实现用电计量，线圈的圈数、硅钢片的导磁性、绕线方式、铝盘厚度、间隙、齿轮组等，经设计并校正后，确保铝盘转速正比于用电功率。

另外，紧贴铝质表盘表面还会附加一个永久磁体，这个磁体是一种磁性很强的磁钢，它主要有两个作用，一方面是平衡铝盘转速，确保转速与功率成正比，其次是确保当用户关闭用电器后铝盘迅速停止转动，潜动小。

铝质表盘在永久磁体形成的强磁场间转动，会产生涡流，该涡流又受到强磁场力作用，而作用力将产生阻碍铝盘转动的反向力矩。

在用电
时，这个反向力矩会与电压线圈、电流线圈产生的驱动力矩平衡，保证匀速转动;停止用电时因为没有了驱动力矩，铝盘将迅速停下来。
