电度表接线及工作原理

家用单相电能表正确接线方法：左火L，右零
N
首先可以肯定的是，家用单相电能表的接线必须左火L，右零N，左边：火线进，火线出，右边零线进，零线出。

1、单相电度表的工作原理：以机械式电度表为例:由公式P=UIcosφ可知，计算电功率需要U和I，一般通过电度表内的电压互感器和电流互感器来完成测量。

电压互感器和线路并联，电流互感器和线路串联。

所以即使接反了，电度表也能运转。

现在的电子智能电表采用微分计量方式，更加的精确，在火线和零线接反的情况下依然可以正确计量。

#8203;2、电能表的接线。

（1）标准的规范！单相电能表的接线已经有标准规范了，1-L进，2-L出，3-N 进，4-N出，是标准化的规范。

（2）单相电度表现在都是电子智能电表了，就算是火线和零线接反了：1-零进，2-零出，3-火进，4-火出，电度表依然能够正确计量。

一般居民的电度表都是由供电局指派专门的安装员来安装的，接反的概率很小。

1。

电能表接线原理电能表呀，就像家里用电的小管家，默默地记录着我们用了多少电呢。

今天呀，咱们就来唠唠电能表接线的原理，可有趣啦！电能表一般有四个接线端子，这就像是电能表的四个小触角，每个都有它独特的使命哦。

咱们先来说说最常见的单相电能表接线。

你看啊，电能表的接线是有一定规矩的。

其中有一根线是从电源来的火线，这根火线就像一个精力充沛的小快递员，带着电的能量呢。

它要接到电能表的一个特定端子上，这个端子就像是专门为它准备的小房间。

一旦它住进去了，电能表就能感受到它带来的电能量啦。

然后呢，还有一根零线，零线就像是火线的小跟班，总是安安静静的。

它也要接到电能表相应的端子上。

这一火一零两根线接进电能表，就好像是给电能表注入了活力源泉。

电能表就开始工作啦，它会精确地计算通过这两根线的电量。

再说说三相电能表的接线，这可就稍微复杂一点啦。

三相电能表有好多个接线端子呢。

三相电就像是三个活力小子，分别从不同的线路过来。

这三相电的接线顺序和连接方式那都是有严格要求的。

如果接错了呀，电能表就会像一个被搞糊涂的小迷糊，要么读数不准确，要么就干脆不工作了呢。

就好比这三相电是三个小伙伴一起去电能表家做客，它们得按照规定的门牌号（接线端子）进入才行。

而且呀，三相电能表的接线还涉及到相序的问题。

相序就像是小伙伴们排队的顺序，如果顺序乱了，整个用电的系统可能都会受到影响。

这就像小伙伴们排队玩游戏，顺序错了游戏就玩不好啦。

电能表接线的原理其实就是让电能够有序地通过电能表，这样电能表才能准确地测量出我们使用的电量。

你想啊，如果接线乱七八糟的，电就像一群乱跑的小蚂蚁，电能表都不知道该怎么数清楚这些小蚂蚁（电量）啦。

而且呀，正确的接线还关系到用电的安全呢。

要是接线不对，可能就会出现漏电或者短路的情况。

这就像是家里的小电路们在闹脾气，要是它们闹起来，那可不得了，可能会把家里的电器都给弄坏呢。

在实际接线的时候啊，电工师傅们可都是小心翼翼的。

他们就像对待自己心爱的小宝贝一样对待电能表的接线工作。

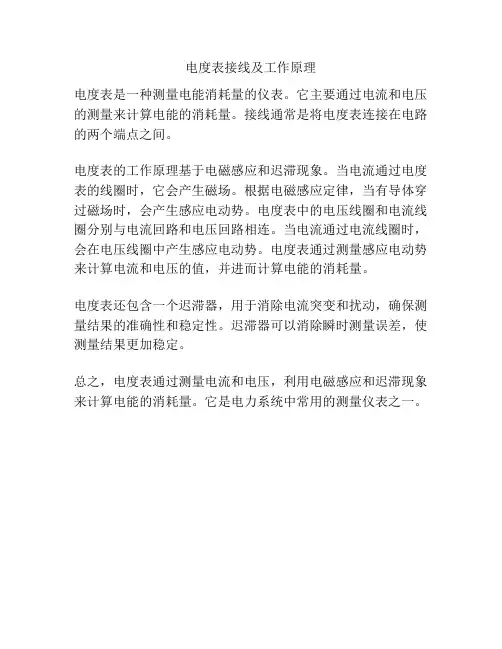

电度表接线及工作原理
电度表是一种测量电能消耗量的仪表。

它主要通过电流和电压的测量来计算电能的消耗量。

接线通常是将电度表连接在电路的两个端点之间。

电度表的工作原理基于电磁感应和迟滞现象。

当电流通过电度表的线圈时，它会产生磁场。

根据电磁感应定律，当有导体穿过磁场时，会产生感应电动势。

电度表中的电压线圈和电流线圈分别与电流回路和电压回路相连。

当电流通过电流线圈时，会在电压线圈中产生感应电动势。

电度表通过测量感应电动势来计算电流和电压的值，并进而计算电能的消耗量。

电度表还包含一个迟滞器，用于消除电流突变和扰动，确保测量结果的准确性和稳定性。

迟滞器可以消除瞬时测量误差，使测量结果更加稳定。

总之，电度表通过测量电流和电压，利用电磁感应和迟滞现象来计算电能的消耗量。

它是电力系统中常用的测量仪表之一。

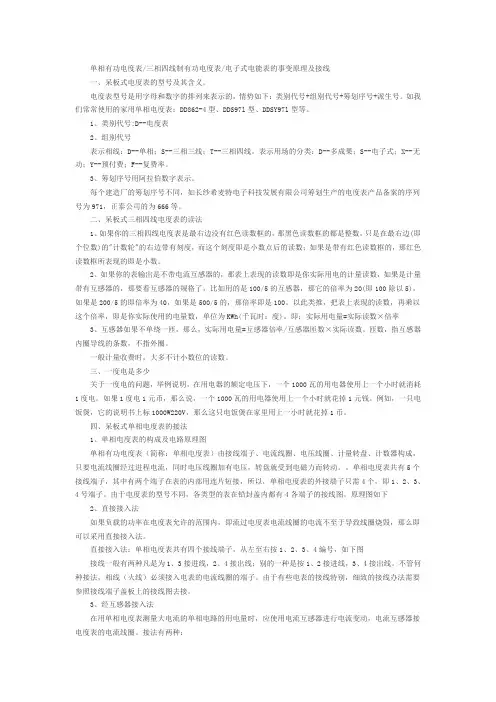

单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。

如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。

3、筹划序号用阿拉伯数字表示。

每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。

二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。

2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。

以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。

即：实际用电量=实际读数×倍率3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。

匝数，指互感器内圈导线的条数，不指外圈。

一般计量收费时，大多不计小数位的读数。

三、一度电是多少关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。

如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。

例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。

电度表接线及工作原理咱先来说说电度表这玩意儿啊。

您想想，咱们家里每个月用了多少电，不都是靠这电度表给咱算出来的嘛。

电度表就像是一个超级认真负责的“电管家”，一分一毫都算得清清楚楚。

电度表的接线其实挺有讲究的。

我记得有一次，我去一个朋友家帮忙查看电路问题。

他家新装修，结果电度表的接线好像出了点岔子，电费那叫一个不正常，高得吓人。

我到了他家，打开电表箱一看，好家伙，那接线乱得就像一团解不开的毛线。

我就一点点地捋，先找到进线和出线，进线一般是从外面的电网接进来的，这就像是给电度表“送粮食”的路；出线呢，则是把电送到家里各个电器的“通道”。

咱就拿常见的单相电度表来说吧，它一般有四个接线端子，分别是火线进线、火线出线、零线进线和零线出线。

接线的时候可千万不能马虎，火线进线得接对，不然电度表可能就“晕头转向”，算不准啦。

还有那零线，也得老老实实接在该接的地方。

再来说说电度表的工作原理。

这电度表啊，就像是一个勤劳的记数员。

它主要是通过测量电流和电压来计算用电量的。

电流流过电度表内部的电流线圈，电压则加在电压线圈上，然后通过一系列复杂但又巧妙的电路和机械装置，把用电量给记录下来。

比如说，当您打开一盏灯，电流就开始流动啦，电度表里面的小装置就开始工作，就像一个小齿轮一样，不停地转动，记录下您用电的点点滴滴。

我还记得那次帮朋友弄好电度表接线之后，他特别感激我。

我跟他说：“这电度表接线可得弄好了，不然多花冤枉钱不说，还影响正常用电呢。

”他连连点头，说以后一定注意。

总之啊，电度表接线虽然看起来有点复杂，但只要咱们认真细心，按照正确的方法来，就不会出问题。

而了解它的工作原理，也能让咱们对用电这件事儿更明白、更有数。

所以啊，大家可得好好关注这电度表，让它为咱们准确地服务，不多算一分，也不少算一毫，这样咱们用电才能用得明明白白、踏踏实实！。

电表接电方法电表是用来测量电能消耗的仪器，它能够准确地记录电流和电压的变化情况。

正确接电是使用电表的前提，下面将介绍一些常见的电表接电方法。

一、电表接电的基本原理电表接电的基本原理是将电表与电路连接，使电流能够通过电表流过，从而实现电能的测量。

电表一般分为电流表和电压表两种，根据需要选择合适的电表进行接线。

二、电流表的接线方法1. 直流电流表接线方法：将电流表的正负极分别与电路中的正负极连接，保持电流的流向一致。

如果电流方向相反，电表指针将会反转，导致测量结果错误。

2. 交流电流表接线方法：交流电流表的接线方法与直流电流表类似，需要注意电流的方向一致性。

此外，交流电流表还需要选择合适的交流量程，以确保电流在额定范围内。

三、电压表的接线方法1. 直流电压表接线方法：将电压表的正极接在电路的正极上，负极接在电路的负极上。

需要注意的是，选择合适的电压量程，以避免电压过高导致电表损坏。

2. 交流电压表接线方法：交流电压表的接线方法与直流电压表类似，同样需要选择合适的交流量程。

此外，还需要注意交流电压的有效值和峰值之间的关系，以正确测量电压值。

四、电表接线的注意事项1. 接线前要确保电路处于断电状态，以免触电事故发生。

2. 接线时要仔细阅读电表的使用说明书，了解电表的接线规范。

3. 接线时要注意电线的接触牢固，避免接触不良导致测量结果不准确。

4. 使用电表时要保持仪器的干燥和清洁，避免灰尘和湿气进入影响测量精度。

5. 在测量过程中要保持稳定的电流和电压，避免电表过载或损坏。

电表接电是电能测量的基础，正确的接线方法能够保证测量结果的准确性。

在接线过程中，需要仔细操作，遵循电表的接线规范，并注意安全措施，以确保测量的安全和可靠性。

单相电能表接线原理咱先说说单相电能表是个啥模样。

它呀，小小的一个盒子，上面有好多数字和小指针，那些数字就是在告诉你用了多少度电呢。

这个电能表一般有四个接线端子，就像它的四个小耳朵，每个都有自己的使命哦。

那这四个接线端子怎么接线呢？其中有两个端子是和火线打交道的。

一个是进线的火线，这个就像是电的入口，电流从外面的电源线通过这个端子进入电能表。

这个火线可是带着能量的小战士，一路冲冲冲就进来啦。

另一个是出线的火线，经过电能表计量后的电流，就从这个端子出去，再奔向家里的各种电器，像电灯啦、电视啦、冰箱啦，让它们都能工作起来。

还有两个端子是和零线有关的。

零线这个小宝贝呢，它的作用可不能小瞧。

进线的零线也是电流的一个通道，和火线一起构成了回路。

而出线的零线则是和出线的火线一起，把电送到电器那里。

你可以把零线想象成火线的小跟班，总是默默地陪着火线，让电流能够顺利地跑个来回。

你知道为啥要这样接线吗？这就像是一个小小的电路循环系统。

电流从火线进来，在电能表里面转一圈，电能表就趁机测量一下到底有多少电流通过，就像给电流称体重一样，然后再从火线出去，到达电器。

而零线呢，就保证这个电路是完整的，就像一座桥的两边栏杆，让整个电路稳稳当当的。

要是接错线了呢？那可就乱套啦。

比如说火线和零线接反了，电能表可能就不能准确地计量了，就像小管家突然迷糊了，不知道到底该怎么计算用电量了。

而且还可能会有一些安全隐患呢，就像调皮的小精灵在电线里捣乱，可能会让电器不正常工作，甚至可能会损坏电器。

再来说说这个电能表接线和我们日常生活的关系吧。

你想啊，如果电能表接线不正确，那我们交电费的时候可能就会出问题。

要么多交了，那可就亏大了；要么少交了，这可就不太好啦，毕竟用电付费是应该的嘛。

而且正确的接线也能保证我们家里电器的安全。

就像给电器们一个安稳的家，电流可以有条不紊地进出，电器们就能健康长寿地工作啦。

单相有功电度表的接线方法图解
画出接线原理图直入式有功电度表接线
单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。

直入式电度表又可分为跳入式和顺入式两种。

电度表的安装位置及安装环境应符合规程要求。

其接线要求分别为：(1) 电度表的额定电压应与电源电压全都；其额定电流应等于或略大于负荷电流；（单相用电1KW≈4.5A）(2) 应使用独股绝缘铜导线，其截面应满意负荷电流的需要，但不应小于2.5mm2。

(有增容可能时，其截面可适当再大些)；(3) 相线、零线不行接错，零线必需进表，零火不得反接，电源的相线要接电流线圈(否则会造成漏电且担心全)；
4) 表外线不得有接头，电压联片必需连接坚固；(5) 开关熔断器接负荷侧。

相跳入式电能表
单相顺入式电能表经互感器接线的有功电度表接线要求
(1)电流互感器要用LQG型的，其精度不应低于0.5级。

电流互感器的一次额定电流应等于或略大于负荷电流为便利接线尽可能选线圈式；
(2)电流互感器的极性要用对，K2要接地(或接零)；(3)电度表额定电压应与电源电压全都，其额定电流应为5A；(4)二次线要使用绝缘铜导线，中间不得有接头。

其截面为：电压回路应不小于1.5mm；电流回
路应不小于2.5mm；（一次线按一次电流选）(5)电流互感器应接在相线上，相线、零线不行接错，零线必需进表；(6) 开关熔断器接负荷侧。

工作行为规范系列有功、无功电度表的联合接线电路图及原理规范（标准、完整、实用、可修改）编号：FS-QG-66131有功、无功电度表的联合接线电路图及原理规范Joint wiring circuit diagram and principle specification of activeand reactive energy meters说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

操作证考试，电工操作证实操考题-有功、无功电度表的联合接线及其原理。

一、实操目的1、进一步掌握的使用;2、掌握有功、无功电度表的联合接线的方法;3、掌握有功、无功电度表计量及读数方法。

二、元件的识别1、三相四线有功电度表低压三相四线有功电度表由三个元件组成。

每个元件相当于一个单相电度表，所以说三相四线有功电度表是三个单相电度表的组合。

它每个元件的电压线圈都是220v，电流线圈则有不同的规格。

可配合三只来测量大容量电路的电量。

本实操室使用的是dt—862型的三相四线电度表。

其引出端有10个，其中1、4、7为电流线圈的首端，3、6、9为电流线圈的末端，(1和3为u相，4和6为v相，7和9为w相)2、5、8为电压线圈的首端，10(11号)为电压线圈的末端。

用的欧姆档可判断电压线圈和电流线圈的好坏，如电压线圈有约550ω的阻值(测2—10，5—10，8—10)，电流线圈阻值用万用表所测为零。

2、三相三元件无功电度表低压三相三元件无功电度表由三个元件组成。

可配合三只电流互感器来测量大容量电路的电量。

本实操室使用的是dx—862型的三相无功电度表。

其引出端有9个，其中1、4、7为电流线圈的首端，3、6、9为电流线圈的末端，(1和3为u相，4和6为v相，7和9为w相)，2、5、8为电压线圈的连接端。

用万用表的欧姆档可判断电压线圈和电流线圈的好坏，如量测2—5，5—8，8—2之间，约有1500ω的阻值，电流线圈阻值用万用表所测为零。

单相电度表接线方式及工作原理
机械式电度表下部从左到右有四个接线孔用于接进线、出线，从左到右依次编号为1、2、3、4，其中1、3为进线，2、4为出线;1接相线，3接零线。

其接线图如1-18所示。

在内部，1、3孔接电压线圈，因为220V的电压是直接加在线圈两端的，所以该线圈的
漆包线细而长;1、2孔串接一个电流线圈，用电电流会全部经过这个线圈，所以导线较粗.圈数很少，一般就绕几圈。

电压线圈与电流线圈均绕在一个硅钢片叠成的铁心上，铝质表盘就从这个铁心之间通过，表盘与磁路方向垂直。

由上面的介绍知道，电压线圈是一直通电的，而电流线圈决定用户是否用电，不用电的话就没有电流，用电时就有电流。

当用电时，电压线圈与电流线圈产生的两个电磁场在铝质表盘上相互作用，会产生推动铝质表盘从左向右的正向转动，从而带动齿轮机构并最终带动机械数字码盘实现用电计量，线圈的圈数、硅钢片的导磁性、绕线方式、铝盘厚度、间隙、齿轮组等，经设计并校正后，确保铝盘转速正比于用电功率。

另外，紧贴铝质表盘表面还会附加一个永久磁体，这个磁体是一种磁性很强的磁钢，它主要有两个作用，一方面是平衡铝盘转速，确保转速与功率成正比，其次是确保当用户关闭用电器后铝盘迅速停止转动，潜动小。

铝质表盘在永久磁体形成的强磁场间转动，会产生涡流，该涡流又受到强磁场力作用，而作用力将产生阻碍铝盘转动的反向力矩。

在用电
时，这个反向力矩会与电压线圈、电流线圈产生的驱动力矩平衡，保证匀速转动;停止用电时因为没有了驱动力矩，铝盘将迅速停下来。
