1） 防气囊误爆机构
与点火器之 间的插接器， 均采用了防 止气囊误爆 的短路 片。防止静 电或误通电 将电热丝接 通而造成气 囊误膨开
2）电路连接诊断机构
用来监测连接器是否连接可 靠，常用于前碰撞传感器。 有一个诊断销，和两个诊断 端子，连接器正常连接时， 诊断销与前碰撞传感器中的 常开触点并联。
汽车安全气囊工作原理优秀课件

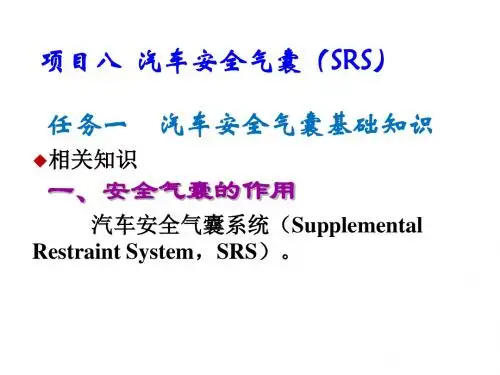

一、安全气囊的作用
安全气囊系统（SRS）也被称为辅助乘员保 护系统。当汽车遭受冲撞导致车速急剧变化 时，安全气囊迅速膨胀，承受并缓冲驾驶员 或乘员头部与身体上部和膝盖部位的惯性力， 减轻人体遭受伤害的程度。从而达到保护乘 客的目的。
二、安全气囊系统分类
按碰撞类型 正面防护安全气囊、侧面防护安全气囊和顶部
3）连接器双重锁定机构
线束的重要连接部位。用于锁定连接器的插头与插座，防止连接器开。 当主锁未锁定时，插头上的两个凸台阻止副锁锁定；当主锁完全锁定
时，副锁锁柄方能转动并锁定；当主锁与副锁双重锁定时，防止连 接器插头与插座分开。
八、安全气囊检修注意事项
安全气囊内有火药及电雷管等易爆品，故在维修操作时必须按正 确顺序进行。否则，可能会使安全气囊系统在维修中发生意外， 从而导致严重事故，或在需要安全气囊充气起保护作用时却不起 作用。因此，检修应注意以下几点：
5、安全气囊ECU
安全气囊ECU是SRS的控制中心。 它是由专用中央处理单元ECU、
备用电源电路、稳压电路、信号 处理电路、保护电路、点火电路 和检测电路等组成。
六、SRS工作原理
当汽车速度在30km／h( 速度阀值）以上受到正面碰撞 或侧面碰撞时，安装在汽车前部或侧面的碰撞传感器利 用碰撞时产生的惯性力，检测到碰撞作用的时间、汽车 减速度即碰撞强度,并传送给安全气囊ECU， ECU将碰 撞传感器送来的碰撞信号与ECU内储存的碰撞触发数据 进行比较，如果判定碰撞强度达到或超过其规定值，则 指令接通安全气囊点火器的工作电路，使引爆管迅速爆 炸燃烧，并引燃气体发生器内的气体发生剂（叠氮化 钠)。气体发生剂的燃烧十分剧烈，在瞬间产生释放出 大量气体，经过滤冷却后充入折叠的安全气囊，使气囊 在极短的时间内突破衬垫迅速膨胀展开成扁球状。在驾 驶员或乘员头部、胸部或身体因碰撞时的反冲力向前或 向侧面冲去时，鼓起的气囊在驾驶员或乘员的前部或侧 面车身硬件间成弹性缓冲气垫，利用气体本身的阻尼作 用或气囊背面排气孔排气节流的阻尼作用，吸收并分散 驾驶员和乘员的冲击能量。气囊鼓起后很快就从气囊背 面的小孔排出部分气体而变瘪，柔软的气囊表面就能有 效地保护人体头部、胸部和身体其他部分免受冲击伤害 或减轻伤害程度。
