汽车--安全气囊系统SRS

①按照用途的不同，碰撞传感器分为触发碰撞传感器和防护碰撞传感器。触发碰撞(/碰撞强度)传感器,用于检测碰撞时汽车的减速度或惯性，并将碰撞信号传给气囊电脑，作为气囊电脑的触发信号；防护碰撞传感器也称为安全(碰撞)传感器，它与触发碰撞传感器串联，用于防止气囊误爆。 ②按照结构的不同，碰撞传感器分为机电式、电子式以及机械式碰撞传感器。触发碰撞传感器一般采用机电结合式结构或机械式结构，防护碰撞传感器一般采用电子式结构。
1.2 发展趋势
未来安全气囊技术的发展趋势，将主要朝着以下几个方向发展： 1）智能化 2）绿色环保化 3）虚拟技术化 4）小型、轻型化 5）保护全方位化

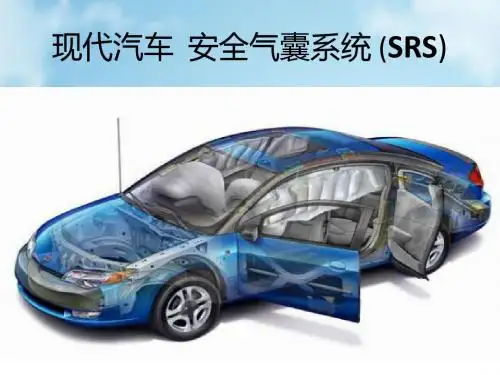

第二讲安全气囊系统概述 2.1 概述汽车安全气囊系统 (Supplemental Restraint System, 缩写为SRS)是汽车上的一种辅助保护系统，也称“辅助乘员保护系统”。它是一种当汽车遇到冲撞而急剧减速时能很快膨胀的缓冲垫，与座椅安全带配合使用，可以避免车内乘员直接碰撞到车内构件造成的伤害，是一种被动安全装置。它可以有效降低驾驶员和汽车乘员的伤亡率，具有不受约束、使用方便等优点。
• 欧洲Euro-NCAP：碰撞测试有两个基本项目，即正面和侧面碰撞。正面碰撞速度为64公里/小时，侧面碰撞速度为50公里/小时。测试的成绩通过由五个星级表示，星级越高表示该车的碰撞安全性能越好。
• 美国NHTSA-NCAP：对车辆的测试主要包括正面碰撞时速56公里、侧面碰撞时速62公里，以及抗翻滚测试等，评测结果也用星级来表示，最高5星，最低1星。
3.2 SRS电脑（安全气囊电脑）
SRS电脑是安全气囊系统的控制中心，其功用是接收碰撞传感器及其他各传感器输入的信号，判断是否点火引爆气囊充气，并对系统故障进行自诊断。

安全气囊系统知识

21
安全气囊的组成
气体发生器
安全气囊要求气体发生器能够在较短的时间内（30 左右）产生大量的气体充满气囊，产生的气体必须对人体无害，且不能温度太高，同时要求气体发生器有很高的可靠性和稳定性。
气体发生器主要有：压缩气体式、烟火式和混合式三种型式。混合式气体发生器是压缩气体式和烟火式相结合的发生器，也是目前广泛应用一种气体发生器。在气体发生器的中央位置安装有点火器，其作用是在触发碰撞传感器和防护碰撞传感器将气囊电路接通时，引爆点火剂，产生热量使充气剂分解。
19
驾驶员安全气囊
安全气囊的组成
20
安全气囊的组成
气囊气袋
气囊采用尼龙制成，内层涂有聚氯丁二烯，或其他材料用以密封气体。气囊静止时被折叠成包，安放在气体发生器上部和气囊饰盖之间。气囊背面或顶部设置有排气孔，当乘员压在气囊上时，气囊受压后便从排气孔排气。
气囊饰盖
气囊饰盖表面模压有浅印，以便气囊充气爆开时撕裂饰
22
接插件
安全气囊的组成
23
安全气囊技术的发展趋势
随着科技的发展和人们对汽车安全重视程度的提高，汽车安全技术中的安全气囊技术近年来也发展得很快，智能化、多安全气囊是今后整体安全气囊系统发展的必然趋势。智能化通过增设传感器和与之相配套的计算机软件，使安全气囊系统能够在汽车碰撞的一瞬间，根据碰撞条件(汽车碰撞速度及碰撞程度)和乘员状况(乘客的身体、体重、所处的位置和是否系安全带等)，及时调整气囊的膨胀时机、膨胀速度、膨胀程度，使安全气囊对乘客提供最合理和最有效的保护。小型化研制和采用体积小、重量轻的新型气体发生器，将有助于安全气囊总成的小型化和轻型化，以便可以安装在汽车的各个部位，进而实现对车内乘员的全方位保护。实现全方位保护新型的安全气囊系统不再仅局限于保护驾驶员与前座乘员，对后座乘员，以及对保护的部位（如下肢和颈部等），都将提供有效的保护，使安全气囊在撞车事故发生后，成为车内乘员名副其实的安全保护神。集成化可减小传感器及其周边器件的数量，将所有的模块进行集中，统一控制，进一步提高可靠性。

汽车安全气囊系统(SRS)工作原理课件

汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
3、对安全气囊的要求
• 可靠性高：使用年限为7-15年 • 安全可靠：正确区分制动减速和碰撞减速的区别 • 灵敏度高：当发生碰撞时，在第二次碰撞前打开 • 有防误爆功能：轻微碰撞下不能打开 • 有自动诊断功能 • 有备用电源
火器引爆点火剂的瞬间，点火剂产生大量
热量，充气剂（叠氯化钠）受热立即释
放氮气，使气囊膨胀。
• ①为了便于安装，驾驶员气囊气体发生器一般都做成圆形。目前，大多数气体发生器都是利用热效应产生氮气充入气囊。
• ②前排乘客气囊的气体发生器为长筒形，其工作原理与驾驶员侧气体发生器相同
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
2、分类
汽车安全气囊系统（SRS)工作原理
（1）机械式传感器(偏心锤式）
汽车安全气囊系统（SRS)工作原理
（2）机电式（钢球式、滚筒式）
汽车安全气囊系统（SRS)工作原理
（3）电子式（压电式）
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)工作原理
汽车安全气囊系统（SRS)
汽车安全气囊系统（SRS)工作原理
一、概述
1、作用
当汽车遭受碰撞导致车速急剧变化时，气囊迅速膨胀，在驾驶员、乘员与车内构件之间迅速铺垫一个气垫，使驾驶员、乘员头部与胸部压在充满气体的气囊上，利用气囊的阻尼作用和气囊排气节流的阻尼作用来吸收人体惯性力产生的动能，从而减轻人体遭受伤害的程度。
2、分类

汽车安全气囊ppt课件

• 驾驶员席SRS气囊组件主要由气囊装饰盖、SRS 气囊、气体发生器和装在气体发生器内部的点火器组成
1.SRS气囊
SRS气囊是用聚酰胺织物制成，内层涂有聚氯丁二烯，用以密闭气体。气囊在静止时，象降落伞一样折叠成包，安放在气体发生器上部与气囊饰盖之间。气囊开口一侧固定在气囊的安装支架上，先用金属垫圈与气囊支架的座圈夹紧，然后用铆钉铆接。此外，固定气体发生器的专用螺栓也穿过金属垫圈和支架座圈将气体发生器固定在一起，
源以确保作动安全是指汽车防止发生事故的能力；被动安全是指在万一
发生事故的情况下，汽车保护乘员的能力。安全气囊属于被动安全。
在判定施放安全气囊正确后，控制回路便会将电流送至点火器，接着瞬时快速加热，将内含的氮化钠推
进剂点燃。
同时点火器总成中的金属网罩可冷却快速膨胀的气体，随即气囊可由设计好的小排气口排气，以发挥逐渐缓冲功能。并避免在车身仍继续移动时阻碍碰撞的实现。
• 安装位置：
–方向盘上或仪表盘上（保护驾驶员和前排乘客）
–前排座椅的背后（保护后排乘客）
安全气囊的发展
• 1953年美国人约翰赫特里克发明世界上首套SRS气囊系统
• 1973年美国通用汽车公司首先采用现代气囊系统
• 1981年梅塞德斯奔驰公司首先采用烟火式锁紧卷收器，为采用汽车安全气囊铺平了道路
据计算，正规的安全气囊必须在汽车发生碰撞后0.01 秒内处理器开始工作，0.03秒内点火装置启动，0.05秒内高压气体进入气囊，0.08秒内气囊向外膨胀，0.11秒内气囊完全胀大，之后，驾驶者才会撞上气囊。通过一
定的程序可以将故障码从PCM中读出。
安全气囊的种类
依据
按总体结构
种
类

汽车安全气囊工作原理优秀课件

1）防气囊误爆机构
与点火器之间的插接器，均采用了防止气囊误爆的短路片。防止静电或误通电将电热丝接通而造成气囊误膨开
2）电路连接诊断机构
用来监测连接器是否连接可靠，常用于前碰撞传感器。有一个诊断销，和两个诊断端子，连接器正常连接时，诊断销与前碰撞传感器中的常开触点并联。
汽车安全气囊工作原理优秀课件
一、安全气囊的作用
安全气囊系统（SRS）也被称为辅助乘员保护系统。当汽车遭受冲撞导致车速急剧变化时，安全气囊迅速膨胀，承受并缓冲驾驶员或乘员头部与身体上部和膝盖部位的惯性力，减轻人体遭受伤害的程度。从而达到保护乘客的目的。
二、安全气囊系统分类
按碰撞类型正面防护安全气囊、侧面防护安全气囊和顶部
3）连接器双重锁定机构
线束的重要连接部位。用于锁定连接器的插头与插座，防止连接器开。当主锁未锁定时，插头上的两个凸台阻止副锁锁定；当主锁完全锁定
时，副锁锁柄方能转动并锁定；当主锁与副锁双重锁定时，防止连接器插头与插座分开。
八、安全气囊检修注意事项
安全气囊内有火药及电雷管等易爆品，故在维修操作时必须按正确顺序进行。否则，可能会使安全气囊系统在维修中发生意外，从而导致严重事故，或在需要安全气囊充气起保护作用时却不起作用。因此，检修应注意以下几点：
5、安全气囊ECU
安全气囊ECU是SRS的控制中心。它是由专用中央处理单元ECU、
备用电源电路、稳压电路、信号处理电路、保护电路、点火电路和检测电路等组成。
六、SRS工作原理
当汽车速度在30km／h( 速度阀值）以上受到正面碰撞或侧面碰撞时，安装在汽车前部或侧面的碰撞传感器利用碰撞时产生的惯性力，检测到碰撞作用的时间、汽车减速度即碰撞强度,并传送给安全气囊ECU， ECU将碰撞传感器送来的碰撞信号与ECU内储存的碰撞触发数据进行比较，如果判定碰撞强度达到或超过其规定值，则指令接通安全气囊点火器的工作电路，使引爆管迅速爆炸燃烧，并引燃气体发生器内的气体发生剂（叠氮化钠)。气体发生剂的燃烧十分剧烈，在瞬间产生释放出大量气体，经过滤冷却后充入折叠的安全气囊，使气囊在极短的时间内突破衬垫迅速膨胀展开成扁球状。在驾驶员或乘员头部、胸部或身体因碰撞时的反冲力向前或向侧面冲去时，鼓起的气囊在驾驶员或乘员的前部或侧面车身硬件间成弹性缓冲气垫，利用气体本身的阻尼作用或气囊背面排气孔排气节流的阻尼作用，吸收并分散驾驶员和乘员的冲击能量。气囊鼓起后很快就从气囊背面的小孔排出部分气体而变瘪，柔软的气囊表面就能有效地保护人体头部、胸部和身体其他部分免受冲击伤害或减轻伤害程度。

安全气囊PPT课件

当汽车以TBD以上的车速发生碰撞时，感应块便移向触点，如碰最新撞课件传感器与非碰撞传感16
器同时闭合，则引发器接通点火电路，气囊膨开。
(2) 电子式传感器
电子式加速度计对汽车正向加速度进行连续测量，并将测量结果输送给ECU。
ECU内有一套复杂的碰撞信号处理程序，能够确定气囊是否需要膨开。
若需要气囊膨开，ECU便会接通点火电路，如机电式保险传感器同时也闭合，则引发器接通，气囊膨开。
有些汽车不仅装有前端安全气囊，还装有侧向安全气囊，在汽车发生侧向碰撞时，也能使侧向安全气囊充气，以减小侧向碰撞时的伤害。
8.1.5 安全气囊系统的有效范围
汽车安全气囊系统并非在所有碰撞情况下都能起作用。
正面安全气囊系统在汽车从正前方或斜前方30°角(如图8.3所示)范围内发生碰撞且其纵向减速度达到某一值(通最新课常件称为减速度阈值) 10
图8.2(b)所示，40ms后，气囊已完全充胀，驾驶员向前移动，安全带斜系在驾驶员身上并被拉长，部分冲击能量已被吸收
图8.2(c)所示，80最m新课s件后，驾驶员的头及身8
体上部沉向气囊，气囊后面的排气孔将氮气在一定压力下匀速逸出。
图8.2(d)所示，110ms后，驾驶员向后移动回到座椅上，大部分气体从气囊中逸出，前方恢复清晰视野。
8.1.2 安全气囊系统的基本组成
安全气囊系统主要由传感器、气囊组件、气体发生器、电控装置(ECU )等组成,如图8.1所示。
8.1.3 安全气囊系统工作原理
当汽车遭受前方一定角度范围内的碰撞时，安装在汽车前部和SRS ECU内部的碰撞传感器都会检测到汽最车新课突件然减速的信号，并将信号输入 6 SRS ECU，以便判断是否发生碰撞。

安全气囊系统

●碰撞传感器工作原理
2021/8/2
8
汽车车身电控技术
安全气囊系统
当汽车以40km/h的速度与一个静止不动的同样大小的汽车相撞，或者以不低于22km/h的车速迎面撞到一个不可变形的物体时，才会接通搭铁回路。
b、安全传感器
● 安装位置：一般安装于SRS ECU内。
●作用：向ECU提供控制信号以确定是否真的发生碰撞，防止因碰撞传感器的短路而造成气囊误打开。
车身电控技术
2021/8/2
1
汽车车身电控技术
安全气囊系统
引入两组概念
主动安全装置是指在汽车发生危险情况（事故）之前就在干预阻止危险情况的发生的装置，如ABS、 EBD、ESP等等。
被动安全装置是指在汽车发生危险情况（事故）时才开始被动的把危险情况（伤害）减小到最小的装置，如安全带、安全气囊、车身变形吸能、可溃缩式转向系统。
当汽车发生碰撞时，汽车与汽车或汽车与障碍之
间的碰撞成为一次碰撞。一次碰撞后，汽车速度将急
剧变化，驾驶员和乘员就会受到惯性力的作用向前运
动，并与车内的转向盘、挡风玻璃或仪表台发生碰撞，
20这21/8/种2 碰撞成为二次碰撞
2
汽车车身电控技术
安全气囊系统
汽车安全气囊系统
一、安全气囊系统的功能
二、安全气囊系统的组成
三、安全气囊系统的工作原理
四、安全气囊系统的检修与拆装
先观看专家讲解视频
2021/8/2
3
汽车车身电控技术
一、安全气囊系统功能
安全气囊系统
1、安全气囊系统简称 SRS
又称辅助防护系统或辅助约束系统。
2、作用：当汽车遭受冲撞导致车速急剧变化时，安全气囊迅速膨胀，承受并缓冲乘员头部与身体上部产生的惯性力，从而减轻人体遭受伤害的程度。

安全气囊

1、主要功能
1) 正面碰撞判定 2) 侧面(SIDE)碰撞传感器和 y轴加速度传感器 3) 自我诊断及系统故障记录 4) 警告灯功能 5) 自我诊断功能
安全气囊装置功能
1. 加速度传感器 2. 内装机电式安全传感器 3. 点火时期调节功能 4. 自我诊断及周期性监测 5. 自我保证及诊断功能的警告灯 6. 故障及碰撞记录
螺旋弹簧
螺旋弹簧
安全气囊控制单元-系统概览
输入信号 / 传感器
J234
输出信号 / 执行器
安全气囊的碰撞传感器
安全气囊
正面安全气囊的碰撞传感器
驾驶员安全气囊
驾驶员侧面安全气囊
副驾驶安全气囊
副驾驶侧面安全气囊
前排二级式和膝部双SRS空气囊，侧部SRS空气囊和窗帘式安全气囊
汽车对安全气囊的要求
安全可靠
能正确区分制动减速度和碰撞减速度的区别
灵敏度高
当汽车发生碰撞时，在二次碰撞前打开
有防误爆功能
减速度过低，轻微碰撞不能引爆
正面安全气囊的碰撞传感器主要由一个外壳、一个电子处理装置以及一个微机械加速度传感器组成。
简单来说，加速度传感器的结构与电容器相仿。有些电容板是固定的，而与其相对的电容板则是活动的。发生事故时，活动电容板沿探测方向移动。电容器的电容因此而发生变化。电子处理装置
对该信息进行处理，并将其处理为数字信号，然后将这些数据传输给安全气囊控制单元。
安全气囊的碰撞传感器（加速度传感器）
侧面和头部安全气囊的碰撞传感器使用基于压电原理工作的加速度传感器。它们通常安装在驾驶员和副驾驶员座位前或者在B柱和C柱区。
05.2008
VSQ/TT
43
安全气囊的碰撞传感器（压力传感器）

汽车安全气囊系统SRS

SRS气囊功用示意图
图14－1 汽车遭受正面碰撞时SRS的作用情况（a）驾驶席气囊；（b）驾驶席与乘员席气囊；1－驾驶员；2－前排乘员
▪ 当汽车遭受碰撞时，在驾驶员与方向盘或乘员与车内构件之间铺垫一个气垫，利用气垫上小孔的排气节流作用来吸收碰撞产生的动能，从而减轻人体遭受伤害的程度。
四、安全气囊SRS的组成
水银1：良导体，导电性能好电极 5、6：壳体2：密封螺塞7：密封圈4：
（二）水银式碰撞传感器原理
图14－12 水银开关式传感器结构（a）静止状态；（b）工作状态 1－水银（静态位置）；2－壳体；3－水银（动态位置）；4－密封圈；5－电极分（力接；F点2－火惯器性）力；；6－α电－极水（银接运电动源方）向；与7水－平密方封向螺之塞间；的F夹1－角水银运动方向
触点接通（图b），接通SRS气囊点火器回路。
（一）滚轴式碰撞传感器结构
止动销1：
滚轴2：
滚动触点3：固定在滚轴部分的片状弹簧上，并可随滚轴一起转动。
固定触点4：与片状弹簧6绝缘固定在底座5上，并与传感器另一个引线端子连接
片状弹簧6：与传感器一个引线端子连接，一端固定在底座5上，另一端绕在滚轴2上
❖气囊线束：黄色 ❖螺旋线束：将线束安装在螺旋形
弹簧内，再安放到弹簧壳体内
❖功用：保证方向盘有足够地转动角度而又不致损伤驾驶席气囊线束， ❖电喇叭线束也安装在螺旋形弹簧内。 ❖螺旋线束——螺旋弹簧——游丝——游丝弹簧
❖安装螺旋弹簧时，应注意其安装位置和方向，否则将会导致方向盘转
动角度不足或转向沉重。
（一）防止气囊误爆机构－短路片
功用：连接器拔开时，将点火器一侧插头或插座的两个引线端子短接。

汽车安全气囊系统概述(ppt 37张)

气囊总成
气体发生器
气体发生剂
火药
插头锁片
短路片
点火器
注意：禁止使用数字万用表检测电阻
气囊总成
点火器的构成
引线密封
火药
初级火药电桥元件连接器
点火器功能
作为为了爆炸气体发生器内的火药，根据电气信号进行点火的装置，应具有高信赖性和电传导性。点火器连接器器
安全带拉紧器的结构图
安全带与传感器
安全带拉紧器
目的 • 拉紧安全带的松弛部分 • 减少前冲量 • 在发生碰撞后立即工作
发生碰撞
外部传感器的电子信号(ECU) 气体发生器爆炸
安全带反绕
出现瞬间爆炸压力
安全带松弛部分减少
成员伤害率降低
限制性能优化
安全带与传感器
安全带拉紧器
弹簧铝珠导管气体发生器
驾驶席气体发生器助手席气体发生器
ACU
安全气囊工作模式
T.B.D. 角度
汽车中心线左右 30 ° : 理论
汽车中心线左右 45 ° : 制造
碰撞对象
汽车以 80 Km/h 速度与软体动物碰撞时，安全气囊不工作。
T.B.D. 车速
9 MPH 以下 9 - 12 MPH ----------- 不点火 ---------------- 可能点火或可能不点火
微型电脑 : 内装程序，控制全系统
二极管 : 防止因静电造成误工作
点火电路 : 加速度传感器检测碰撞加速度向安全气囊提供点火能量
ACU
安全传感器
ACU
初级触发器触点磁铁引线压敏电阻器
弹簧
触发销
重块
连接器
重块

AIR BAG

电桥
US
安全传感器：舌簧片式
2-6
传感器安装位置
2-7
机电式安全传感器
电子式加速度传感器和舌簧片式安全传感器安装在控制模块内。
电子式加速度传感器
安全气囊总成
气体发生器
2-8
在金属容器内装有点火热线、火药与气体发生剂等。点火热线通电产生高温，使火药燃烧，气体发生剂在高温作用下发生化学反应生成氮气送入气囊内，使气囊展开。
故障诊断
4-2
５．不能使用本车辆外的安全气囊系统部件。需更换时应更换新品。６．绝对禁止以再使用为目的对安全气囊总成 (DAB 、 PAB 、 SAB 、 BPT)、时钟弹簧和线束等进行分解或修理。７．安全气囊系统部件掉落碰撞或发现其外部、导线连接器等破裂、损伤或其它不良现象时，应更换新品。８．对安全气囊系统的修理工作结束后，应检测警告灯系统。有时因其它电路问题可能引起警告灯不亮的现象。如果警告灯常亮，应对包括保险丝在内的故障部件进行修理或更换。工作结束后应用Hi-Scan pro删除故障代码。９．对车体进行焊接时，必须拆下蓄电池（-）极导线连接器。
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
：短路片课本 1-24

安全气囊系统的结构与原理课堂PPT

组成：主要由气体发生器、点火器、气囊、饰盖和底板组成。 • 气体发生器 (1) 组成：由上盖、下盖、充气剂(片状叠氮化钠)和金属滤网组成。
点火器引爆点火剂的瞬间，点火剂会产生大量热量，氮化钠受热立即分解释放氮气，并从充气孔充入气囊。
20
(2) 点火器当SRS ECU发出点火指令时，电热丝电路接通，电热丝迅速红热引
囊、侧面气囊、顶部气囊等；按大小可分为保护整个上身的大型气囊和主要保护面部的小型护面气囊。
制成和结构：驾驶员侧气囊多采用尼龙布涂氯丁橡胶或有机硅制成。橡胶涂层起密封和引燃作用；气囊背面有两个泄气孔；乘客侧气囊没有涂层，靠尼龙布本身的孔隙泄气。 (4) 饰盖
饰盖是气囊组件的盖板，上面模制有撕缝，以便气囊能冲破饰盖膨开。 (5) 底板
气囊和充气器装在底板上，底板装在方向盘或车身上，气囊膨开时，底板承受气囊的反力。
22
6.2.3 安全气囊计算机
组成：安全气囊(SRS)逻辑模块、信号处理电路、备用电源电路、保护电路和稳压电路等组成，保险传感器一般与SRS ECU一起被制作在SRS控制组件中。 (1) SRS逻辑模块
检测碰撞传感器的信号，判断气囊是否应该张开，引爆安全气囊。
碰撞传感器、保险传感器之间的关系：
各个前碰撞传感器与
中央碰撞传感器之间的关系为“或”；前碰撞传感器、中央碰撞传感器与保险传感器之间的关系为 “与”。
机械型
保
险
传
感
器
(b)汞开关型
15
3 安全气囊系统电控单元
• 安全气囊的电控单元是安全气囊系统的核心部件，其安装位置依车型而异。
• 例如：Lincoln City轿车SRS ECU 内部结构如图。主要有：专用中央处理单元ECU、备用电源电路、稳压电路、信号处理电路、保护电路、点火电路和检测电路等组成。

汽车安全气囊培训课件PPT(共 40张)

安全气囊
一、安全气囊系统概况
1、交通事故现状中国每年因交通事故死亡的人数约为10
万人，其中大部分是碰撞造成的。 2、如何减轻碰撞伤害
最佳措施就是用气垫缓冲，比如：消防队在救火或防止有人跳楼时所作的。
但在汽车上不能放置已充好气的气垫
一、安全气囊系统概况
3、安全气囊的作用当汽车遭受冲撞导致车速急剧变化时，
• 当汽车车速高于30km/h发生碰撞时，碰撞产生的减速度和惯性力较大，安全传感器和中央传感器将此信号送到安全气囊ECU，安全气囊ECU判断结果为需要引爆安全气囊和安全带收紧器共同保护驾驶员和乘客。与此同时，向左、右安全带点火器和安全气囊点火器发出点火指令，在安全带收紧的同时，驾驶员侧气囊和乘客侧气囊同时打开，达到保护驾驶员和乘客目的。
安全气囊迅速膨胀，承受并缓冲驾驶员或乘员头部与身体上部和膝盖部位的惯性力，减轻人体遭受伤害的程度。 4、名词解释
SRS—Supplemental Restraint System
二、安全气囊系统分类
• 按碰撞类型正面防护安全气囊、侧面防护安全气囊和
顶部碰撞防护安全气囊。 • 按气囊数目单气囊系统、双气囊系统等。
气囊组件
5、安全气囊ECU
由中央处理器CPU
只读存储器ROM
随机存储器RAM
I/O接口
驱动器等电子电路组成。
安全气囊ECU内部还有安全传感器、备用电源、稳压电路和故障自诊断电路等等。
气囊组件
6、保险机构 • 安全气囊线束为了区别其他线束，不但将
线束做成黄色，而且线束连接器采用导电性能和耐久性能良好的镀金端子，并设计有防止气囊误爆机构、端子双重锁定机构、连接器双重锁定构和电路连接检查机构

大众车安全气囊系统 PPT

更换步骤
1）确保点火开关断开。断开蓄电池的负极线并等待2分钟。 2）移走在转向盘下面的2个充气组件锁紧螺母。 3）从转向盘处抬起充气组件，断开充气组件导线接口。 4）拿取新的充气组件，将盘式连接器电子接口连接到该充气组件上。 5）将2个充气组件锁紧螺母安装到转向盘的下面。 6）车内不留人，连接上蓄电池负极线，检查安全气囊警示灯工作是
标识。 8）展开过的充气组件可作为正常的报废材料看待，按一般的方式处理。
碰撞后更换元件
• 任何情况必须更换： – 驾驶员组件（气囊模块总成） – 乘员组件（如果有） – 带支架的控制单元 – 带滑环的盘式连接器。 – 安全带必须更换
• 目测检查必须更换： – 方向盘 – 转向柱开关 – 安全气囊全部线束 – 故障警报灯 – 仪表板
Heater
J388/389
安全气囊
安全系统的部件位置
安全气囊（副司机）
PODS 副司机座椅占用识别系统
头部气帘（右）
侧气囊（右）
爆炸式安全带张紧器
侧撞传感器（气压式）
快速反应式
安全气囊
SB
前撞传感器
控制器
SB
司机安全气囊安全带开关
侧气囊（左）
爆炸式安全带张紧器
侧撞传感器（后）头部气帘（左）
其他侧安全气囊：头部气帘：
两级起爆安全气囊
碰撞强度低
碰撞强度高
气
囊
充
气
水
平
二
级
一
展
级
开
展
开时间间
隔
碰碰撞撞强强度度低高
气
囊
充气水平
二级展开
一级展开
时间间隔

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

偏心球式碰撞传感器
滚球式碰撞传感器
• 动画
滚轴式碰撞传感器
碰撞传感器的作用
• 检测车辆发生碰撞时的减速度或惯性力，并将信号传输到SRS电脑。 • 碰撞烈度传感器用于检测汽车遭受碰撞的激烈程度。 • 防护碰撞传感器与碰撞烈度传感器串联，用于防止 SRS气囊产生误爆现象。 • 在SRS气囊系统中，一般设有3-4只碰撞传感器，分别安装在车身前部和中部。如车身两侧的前翼子板内侧、两侧前照灯支架下面、发动机散热器（水箱）支架左、右两侧等。
• 驾驶员席SRS气囊组件主要由气囊装饰盖、SRS气囊、气体发生器和装在气体发生器内部的点火器组成 1.SRS气囊 SRS气囊是用聚酰胺织物制成，内层涂有聚氯丁二烯，用以密闭气体。气囊在静止时，象降落伞一样折叠成包，安放在气体发生器上部与气囊饰盖之间。气囊开口一侧固定在气囊的安装支架上，先用金属垫圈与气囊支架的座圈夹紧，然后用铆钉铆接。此外，固定气体发生器的专用螺栓也穿过金属垫圈和支架座圈将气体发生器固定在一起，以便承受气体地冲击。
二、指示灯
三、电控单元
四、气囊组件
• 气囊组件由SRS气囊、点火器和气体发生器组成。 • 驾驶员席气囊组件安装在方向盘的中央，前排乘员席气囊组件安装在正前方的仪表台上。
• 正面SRS气囊组件的功用是保护驾驶员与乘员的面部和胸部，防止方向盘、挡风玻璃、仪表台和前排座椅伤害人体；侧面SRS气囊组件的功用是保护驾驶员与乘员头部和腰部，防止车门或车身伤害人体。
汽车电子技术课程展示
汽车安全气囊系统
汽车安全气囊
• 随着科技的发展，汽车的行驶速度越来越高，乘车人员的安全也越来越受到威协。因此，促进了汽车上的被动安全装置的发展。 • 1953年，美国人赫特里克提出了“安全气囊”的设计，并申请了专利。汽车碰撞达到一定的加速度时，使其开关打开，压缩空气迅速充满气囊，在驾驶员前方形成一只缓冲垫，从而保护乘车人员的安全。
安全气囊的工作原理
气体发生器的气囊（或称气囊）。当传感器开关启动后，控制线路即处于开始工作状态，并借着侦测回路来判断是否真有碰撞发生。如果讯号是同时来自两个传感器的话，才会是安全气囊开始作用。由于汽车的发电
机及蓄电池通常都处于车头易损部位，因此，安全气囊
控制系统都具有自备的电源以确保作用的发挥。
• 气囊一般在汽车遭受碰撞后10ms内开始充气，从开始充气到完全膨胀开的整个时间约为30ms。它沿转向柱偏挡风玻璃方向膨开，防止驾驶员面部与挡风玻璃、胸部与方向盘发生碰撞。气囊背面或顶部有 2-4个排气孔，当驾驶员在惯性力的作用下，压到气囊上时，气囊便从排气孔排气，持续时间不到1s，从而吸收驾驶员与气囊碰撞的动能，使人体不受伤害。近来研制出一种新的可呼吸气囊，它并没有排气孔。有的气囊内设拉绳，用以控制其胀开的形状。
安全气囊的含义
• 安全气囊是现代轿车上引人注目的新技术装置。为了减小汽车发生正面碰撞时由于巨大的惯性力所造成的对驾驶员和乘员的伤害。 • 压缩空气装在圆柱形压力容器中，系统采用弹簧装置感应车的减速情况。当汽车减速度达到一定值时，通过弹簧移动将阀门打开，气体便从压力或仪表盘上（保护驾驶员和前排乘客） – 前排座椅的背后（保护后排乘客）
安全气囊的发展
• 1953年美国人约翰赫特里克发明世界上首套SRS气囊系统 • 1973年美国通用汽车公司首先采用现代气囊系统 • 1981年梅塞德斯奔驰公司首先采用烟火式锁紧卷收器，为采用汽车安全气囊铺平了道路 • 1984年美国联邦政府将汽车被动安全装置纳入法规，要求从 1987年开始到1994年使轿车装配气囊率逐步达到100% • 1992年美国联邦政府法律规定，1994年以后出厂的新车必须装备驾驶座SRS气囊系统和自动安全带 • 1993年在美国政府的提议下，通过了目前世界上最严格的汽车安全法规FMVSS-208，随后，欧洲也通过了ECE R94法规，只有安装汽车安全气囊系统，才能满足上述法规要求 • 1994年欧美各大汽车公司将汽车安全气囊系统做为标准装备，安装在轿车和轻卡上 • 1998年日本丰田公司首次提出智能型安全气囊系统概念 • 1999年美国福特公司研制成功世界首套智能型安全气囊系统
撞的实现。
据计算，正规的安全气囊必须在汽车发生碰撞后0.01秒内处理器开始工作，0.03秒内点火装置启动，0.05秒内高压气体进入气囊，0.08秒内气囊向外膨胀，0.11秒内气囊完全胀大，之后，驾驶者才
会撞上气囊。通过一定的程序可以将故障码从PCM中
读出。
安全气囊的种类
依据按总体结构种类特点机械式气囊电子式气囊单气囊双气囊多气囊按功用正面气囊侧面气囊无电源、电路、配线用传感器检测信号，ECU处理后控制气囊充气只装备有驾驶员席气囊装备驾驶员席气囊及前排乘员席装备3个或3个以上的气系统囊为正面碰撞设计为侧面碰撞设计
按数量
双气囊
双气囊
电子式安全气囊的组成
主要由四部分组成：（1）碰撞传感器（碰撞传感器和防护传感器）（2）指示灯(SRS指示灯) （3）电控单元(SRS电脑) （4）气囊组件
– SRS气囊 – 气体发生器 – 点火器
一、碰撞传感器
碰撞传感器分类
依据功用分类碰撞烈度传感器前碰撞传感器左前碰撞传感器右前碰撞传感器中央碰撞传感器中心碰撞传感器防护碰撞传感器总体结机电结合式碰撞传构感器电子式碰撞传感器水银开关式碰撞传感器滚球式碰撞传感器滚轴式碰撞传感器
汽车的安全性分为主动安全和被动安全。主动安全是指汽车防止发生事故的能力；被动安全是指在万一发生事故的情况下，汽车保护乘员的能力。
安全气囊属于被动安全。
在判定施放安全气囊正确后，控制回路便会将电流送至点火器，接着瞬时快速加热，将内含的氮化钠推进剂点燃。
同时点火器总成中的金属网罩可冷却快速膨胀的气体，随即气囊可由设计好的小排气口排气，以发挥逐渐缓冲功能。并避免在车身仍继续移动时阻碍碰
• SRS（Supplemental Restraint System ） ——辅助防护系统或辅助束缚系统。 • SRS气囊发明人：美国机械工程师约翰.赫特里克。 • SRS灵感： 1944年，鱼雷中释放的压缩空气将覆盖在其上的帆布袋使其膨起。 • 一次车祸——发明SRS的动力。 • 1953年获得专利。
