建筑识图与构造教案教案标题：建筑识图与构造教学目标：1. 通过本课的学习，学生将能够理解建筑识图与构造的基本概念和原理。
2. 学生将能够运用所学知识，分析和解读不同类型建筑的平面图、立面图和剖面图。
3. 学生将能够通过实践活动，掌握一些基本的建筑构造技巧和方法。
教学重点：1. 建筑识图的基本概念和原理。
2. 建筑平面图、立面图和剖面图的解读和分析。
3. 建筑构造技巧和方法的实践应用。
教学准备：1. PowerPoint演示文稿。
2. 建筑平面图、立面图和剖面图的实例。
3. 建筑模型和构造材料。
4. 教学活动所需的工具和设备。
教学过程：一、导入（5分钟）1. 通过展示一些著名建筑的图片，引发学生对建筑的兴趣和思考。
2. 提出问题：你认为建筑师在设计建筑时需要考虑哪些因素？二、概念讲解（15分钟）1. 介绍建筑识图的基本概念和原理，包括平面图、立面图和剖面图的定义和作2. 解释建筑识图的重要性，以及它在建筑设计和施工中的应用。
三、图纸解读与分析（20分钟）1. 展示建筑平面图、立面图和剖面图的实例，解读图纸上的各种符号和标注。
2. 引导学生分析图纸上的空间关系、尺寸比例和材料选择等内容。
四、实践活动（30分钟）1. 将学生分成小组，每个小组选择一幢建筑，并根据提供的平面图、立面图和剖面图，使用建筑模型和构造材料进行实践搭建。
2. 引导学生在实践活动中运用所学的建筑构造技巧和方法，解决可能遇到的问题。
五、总结与展望（10分钟）1. 回顾本课所学的内容，强调建筑识图与构造的重要性。
2. 鼓励学生继续深入学习建筑相关知识，并探索建筑设计和施工领域的发展前景。
教学延伸：1. 鼓励学生参观当地的建筑工地或建筑展览，深入了解建筑设计和施工的实际情况。
2. 提供更多的建筑平面图、立面图和剖面图的实例，让学生进行更多的图纸解读和分析练习。
3. 组织学生进行小组讨论，探讨建筑识图与构造在不同建筑风格和时期的变化和发展。
建筑结构基础与识图教案一、教学目标1. 了解建筑结构的基本概念、分类及其功能。
2. 掌握建筑结构的主要受力构件及其受力特点。
3. 熟悉建筑识图的基本知识，能够阅读和理解建筑图纸。
4. 学会使用建筑识图工具，如比例尺、直尺、圆规等。
5. 培养学生的空间想象能力和动手能力。
二、教学内容1. 建筑结构的基本概念、分类及其功能。
1.1 建筑结构的概念1.2 建筑结构的分类1.3 建筑结构的功能2. 建筑结构的主要受力构件及其受力特点。
2.1 柱2.2 梁2.3 板2.4 墙2.5 基础3. 建筑识图的基本知识。
3.1 建筑图纸的种类3.2 建筑图纸的符号与标注3.3 建筑图纸的阅读方法4. 建筑识图工具的使用。
4.1 比例尺的使用4.2 直尺的使用4.3 圆规的使用5. 空间想象能力的培养与动手能力的训练。
5.1 空间想象能力的培养5.2 动手能力的训练三、教学方法1. 采用讲授法，讲解建筑结构的基本概念、分类及其功能，以及建筑识图的基本知识和技巧。
2. 采用演示法，展示建筑识图工具的使用方法，以及建筑结构受力特点的实验。
3. 采用案例分析法，分析实际建筑案例，让学生更好地理解建筑结构及其识图方法。
4. 采用分组讨论法，培养学生之间的合作与交流，提高学生的动手能力和空间想象能力。
四、教学步骤1. 引入新课：通过展示建筑图片，引导学生思考建筑结构的作用和分类。
2. 讲解建筑结构的基本概念、分类及其功能。
3. 讲解建筑识图的基本知识和技巧。
4. 演示建筑识图工具的使用方法。
5. 讲解建筑结构的主要受力构件及其受力特点。
6. 进行案例分析，让学生更好地理解建筑结构及其识图方法。
7. 布置作业，让学生巩固所学知识。
五、教学评价1. 课堂问答：检查学生对建筑结构基本概念、分类及其功能的掌握情况。
2. 建筑识图练习：检查学生对建筑图纸的阅读和理解能力。
3. 建筑结构受力特点实验：检查学生对建筑结构受力特点的理解和掌握情况。
建筑结构基础与识图教案一、教学目标1. 了解建筑结构的基本概念和分类2. 掌握建筑结构的主要受力构件及其作用3. 熟悉建筑识图的基本原理和方法4. 能够阅读和理解建筑图纸二、教学内容1. 建筑结构的基本概念和分类1.1 建筑结构的定义1.2 建筑结构的分类1.2.1 钢结构1.2.2 钢筋混凝土结构1.2.3 木结构1.2.4 砖混结构2. 建筑结构的主要受力构件及其作用2.1 梁2.2 板2.3 柱2.4 墙2.5 基础3. 建筑识图的基本原理和方法3.1 建筑图纸的分类3.2 建筑图纸的符号和标注3.3 建筑图纸的阅读方法4. 建筑图纸的阅读和理解4.1 平面图4.2 立面图4.3 剖面图4.4 细部图三、教学方法1. 讲授法：讲解建筑结构的基本概念、分类和主要受力构件及其作用2. 演示法：展示建筑图纸，讲解建筑识图的基本原理和方法3. 练习法：让学生阅读和分析建筑图纸，提高其阅读和理解能力四、教学准备1. 教材或教学资源：《建筑结构基础与识图》等相关教材或教学资源2. 投影仪或白板：用于展示建筑图纸和讲解建筑识图方法3. 建筑图纸：提供一些建筑图纸供学生阅读和分析五、教学过程1. 导入：简要介绍建筑结构的基本概念和分类，引发学生对建筑结构的兴趣2. 讲解：详细讲解建筑结构的主要受力构件及其作用，结合图纸进行说明3. 演示：展示建筑图纸，讲解建筑识图的基本原理和方法4. 练习：让学生阅读和分析建筑图纸，回答相关问题，巩固所学知识5. 总结：回顾本节课的重点内容，强调建筑结构的重要性和识图的技巧6. 布置作业：让学生完成一些建筑图纸的阅读和分析，加深对建筑结构的理解六、教学评估1. 课堂问答：通过提问方式检查学生对建筑结构基本概念和分类的掌握情况。
2. 图纸阅读练习：布置学生阅读复杂的建筑图纸，评估其理解和应用能力。
3. 小组讨论：分组让学生分析特定的建筑结构案例，评估其合作和分析能力。
七、教学拓展1. 参观建筑工地：安排学生参观建筑工地，实地了解建筑结构及其施工过程。
建筑的结构与识图教案第一部分，引言。
建筑是人类文明的重要组成部分，它不仅承载着人们的生活和工作，还反映了当时的社会、文化和科技水平。
建筑的结构是建筑工程的核心，它直接关系到建筑的安全性、稳定性和美观性。
而识图则是建筑师、工程师和施工人员必备的基本技能，它是建筑设计和施工的重要工具。
本教案将重点介绍建筑的结构与识图，帮助学生深入了解建筑的结构原理和识图技巧。
第二部分，建筑的结构。
1. 建筑结构的分类。
建筑结构按照其构造形式可以分为框架结构、壳体结构、梁柱结构和混合结构等。
框架结构是由柱、梁和横向支撑构成的，它的特点是承重能力强、稳定性好，常用于高层建筑和大跨度建筑。
壳体结构是由曲面构成的，它的特点是造型美观、空间利用率高，常用于体育馆、剧院等建筑。
梁柱结构是由柱和梁构成的，它的特点是简单、易于施工，常用于住宅、商业建筑。
混合结构是以上结构形式的组合，它能充分发挥各种结构的优点，常用于特殊建筑。
2. 建筑结构的原理。
建筑结构的设计原理是根据建筑的功能、荷载和材料等因素确定结构形式和尺寸。
在设计过程中，需要考虑建筑的承重能力、变形和稳定性等问题，以保证建筑的安全性和稳定性。
同时，还需要考虑建筑的美观性、经济性和施工性，以满足建筑的实际需求。
3. 建筑结构的材料。
建筑结构的材料包括钢材、混凝土、砖石、木材等，它们各有特点，适用于不同的建筑结构形式。
钢材具有高强度、抗拉性能好，常用于框架结构和悬索桥等建筑。
混凝土具有耐久性好、施工性好，常用于梁柱结构和壳体结构等建筑。
砖石具有隔热性好、吸音性好，常用于墙体和地基等建筑。
木材具有轻质、易加工等优点，常用于住宅和别墅等建筑。
第三部分，识图。
1. 建筑图纸的种类。
建筑图纸包括平面图、立面图、剖面图、结构图、细部图等，它们是建筑设计和施工的重要依据。
平面图是建筑的水平投影图，它反映了建筑的布局和功能分区。
立面图是建筑的垂直投影图，它反映了建筑的外观和立面形式。
剖面图是建筑的纵向投影图，它反映了建筑的结构和空间形式。

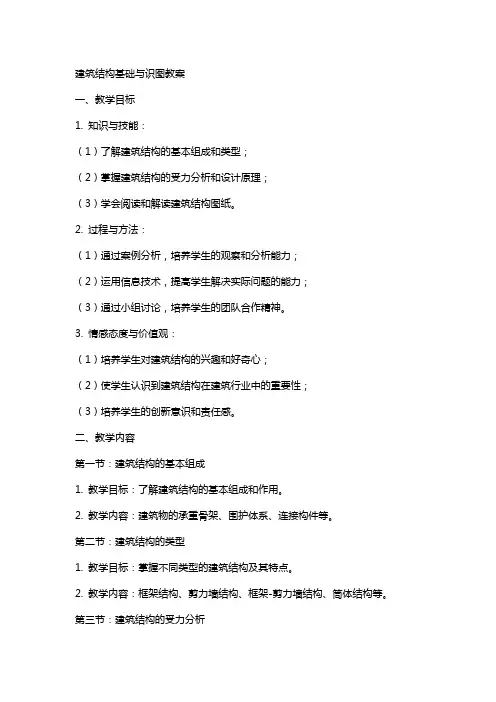

建筑结构基础与识图教案一、教学目标1. 知识与技能：（1）了解建筑结构的基本组成和类型；（2）掌握建筑结构的受力分析和设计原理；（3）学会阅读和解读建筑结构图纸。
2. 过程与方法：（1）通过案例分析，培养学生的观察和分析能力；（2）运用信息技术，提高学生解决实际问题的能力；（3）通过小组讨论，培养学生的团队合作精神。
3. 情感态度与价值观：（1）培养学生对建筑结构的兴趣和好奇心；（2）使学生认识到建筑结构在建筑行业中的重要性；（3）培养学生的创新意识和责任感。
二、教学内容第一节：建筑结构的基本组成1. 教学目标：了解建筑结构的基本组成和作用。
2. 教学内容：建筑物的承重骨架、围护体系、连接构件等。
第二节：建筑结构的类型1. 教学目标：掌握不同类型的建筑结构及其特点。
2. 教学内容：框架结构、剪力墙结构、框架-剪力墙结构、筒体结构等。
第三节：建筑结构的受力分析1. 教学目标：学会对建筑结构进行受力分析。
2. 教学内容：静力平衡条件、剪力、弯矩、轴力等。
第四节：建筑结构的设计原理1. 教学目标：掌握建筑结构的设计原理和方法。
2. 教学内容：结构设计的基本原则、极限状态设计法、安全系数等。
第五节：建筑结构图纸的阅读与解读1. 教学目标：学会阅读和解读建筑结构图纸。
2. 教学内容：图纸的基本组成、符号表示、尺寸标注等。
三、教学方法1. 采用案例分析法，让学生通过观察和分析实际案例，掌握建筑结构的基本知识和设计方法；2. 利用信息技术，展示建筑结构图纸和实际建筑物，提高学生解决实际问题的能力；3. 组织小组讨论，培养学生的团队合作精神和沟通能力。
四、教学评价1. 课堂问答：通过提问的方式检验学生对建筑结构基本知识的掌握情况；2. 课后作业：布置相关练习题，巩固学生对建筑结构知识和图纸阅读的掌握；3. 小组项目：评估学生在小组讨论中的表现，以及对实际问题解决方案的提出和实施。
五、教学资源1. 教材：建筑结构基础与识图教材；2. 案例资料：各类建筑结构案例图片和图纸；3. 教学软件：建筑结构设计软件、投影仪等；4. 实地考察：组织学生参观建筑物，了解建筑结构的实际应用。
建筑制图与识图教案一、教学目标1. 了解建筑制图的基本知识，掌握建筑图纸的基本内容和组成。
2. 学会使用建筑制图工具，如直尺、圆规、三角板等。
3. 掌握建筑图线的种类和用法，熟悉建筑图纸的标注方法。
4. 学会阅读和理解建筑图纸，提高施工图的识图能力。
5. 培养学生的空间想象能力和创新意识，为后续专业课程打下基础。
二、教学内容1. 建筑制图的基本知识建筑图纸的分类和作用建筑图纸的基本内容和组成建筑制图的标准和规定2. 建筑制图工具及用法直尺、圆规、三角板等基本工具的使用方法建筑图线的种类和用法建筑图纸的标注方法3. 建筑图纸的阅读与理解平面图、立面图、剖面图、细部图等的阅读方法图纸中的符号、标注、说明等的理解施工图的识图实践4. 建筑制图实例讲解常见建筑构件的制图方法建筑平面图、立面图、剖面图的绘制步骤建筑图纸的实际应用案例5. 建筑制图与识图的实践训练绘制简单的建筑图纸提高空间想象能力和创新意识完成建筑图纸的识图练习三、教学方法1. 采用讲解与示范相结合的方法，让学生掌握建筑制图的基本知识和技巧。
2. 通过实际案例分析，使学生了解建筑图纸的应用和阅读方法。
3. 注重实践训练，培养学生的动手能力和实际操作技能。
4. 采用提问、讨论等方式，激发学生的学习兴趣和主动性。
四、教学资源1. 教材：建筑制图与识图教材2. 教具：直尺、圆规、三角板、建筑图纸等3. 课件：建筑制图与识图的PowerPoint课件4. 视频：建筑制图与识图的操作视频五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况等。
2. 实践操作：评估学生在实践训练中的表现，如图纸绘制、识图能力等。
3. 期末考试：包括笔试和实际操作两部分，测试学生对建筑制图与识图知识的掌握程度。
六、教学安排1. 课时：共计40课时，每课时45分钟。
2. 课程安排：第1-8课时：建筑制图的基本知识与工具用法第9-16课时：建筑图纸的阅读与理解第17-24课时：建筑制图实例讲解第25-32课时：建筑制图与识图的实践训练七、教学重点与难点1. 教学重点：建筑图纸的基本内容和组成建筑制图工具的使用方法建筑图纸的阅读与理解建筑制图实例的讲解与实践2. 教学难点：建筑图纸的标注方法施工图的识图能力培养建筑制图的创新意识与实践八、教学步骤1. 引入新课：通过展示建筑图纸的实例，引发学生对建筑制图与识图的兴趣。
城建职业技术学院课程授课教案1绪论第一节建筑结构的分类及应用一、建筑结构的分类：1、定义：由若干构件由若干构件（如柱、梁、板等）连接而成的能承受荷载和其他间接作用（如温度变化、地基不均匀沉降等）的体系，叫做建筑结构。
2、按所用材料分类：混凝土结构：优点：强度高、耐久性好、抗震性好、并具可塑性缺点：自重大、抗裂能力差、费工费模板应用范围：一般民用建筑、多高层建筑、工业厂房、大跨结构砌体结构：优点：造价低廉、耐火性好、施工方便、工艺简单、就地取材缺点：自重大、强度低、抗震性能差、砌筑工作繁重、粘土用量大应用范围：五六层以下的民用房屋、中小厂房的沉重结构、大型工业厂房的围护结构钢结构：优点：强度高、重量轻、质地均匀、运输方便缺点：易锈蚀、耐火性能差应用范围：大跨重型结构、受动荷载结构、可拆卸结构、轻型结构、容器及其它木结构：优点：取材加工方便、材质轻且强度较大缺点：各向异性、易燃、易裂、易翘曲、易腐蚀应用范围：大中城市基本停用3、按承重结构类型分：砖混结构：框架结构：框架---剪力墙结构：剪力墙结构：筒体结构：排架结构：4、其他分类方法：第二节结构的发展概况2第一章建筑结构的基本设计原则第一节建筑结构荷载一、荷载分类及荷载代表值1、荷载定义：施加在结构上的集中力或分布力，称为荷载——直接作用引起结构外加变形或约束变形的原因——间接作用2、荷载分类：A、永久荷载：在结构使用期间，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。
也称恒荷载或恒载。
比如结构自重或土压力等。
B、可变荷载：在结构使用期间，其值随时间变化，或其变化与平均值相比不可以忽略不计的荷载。
也称活荷载或活载。
比如楼面活载、屋面活载、雪荷载、风荷载、吊车荷载等。
C、偶然荷载：在结构使用期间不一定出现，而一旦出现,其量值很大而持续时间较短的荷载。
比如爆炸力、撞击力等。
3、荷载代表值：结构计算时，需根据不同的设计要求采用不同的荷载数值。
A、荷载标准值B、可变荷载组合值C、可变荷载准永久值D、可变荷载频遇值二、恒荷载按构件或材料单位体积（或单位面积）自重平均值确定。
见P5 表1-1。
三、楼面及屋面活荷载3湖南城建职业技术学院课程授课教案4第二节建筑结构的设计方法一、结构的功能要求（安全性、适用性、耐久性）1、结构的可靠性A、结构的可靠性：安全性、适用性、耐久性B、结构的可靠度：在规定的时间内（一般为50年），在规定的条件下（正常设计、正常施工和正常使用），完成预定功能的概率，称为结构的可靠度。
2、设计使用年限：房屋建筑在正常设计，正常施工，正常使用和维护下所应达到的使用年限。
见P7表1-3。
二、结构的极限状态1、极限状态：整个结构或结构的一部分超过某一特定状态，或不能满足设计规定的某一功能要求的特定状态。
A、承载能力极限状态：B正常使用极限状态：三、极限状态设计表达式1、极限状态方程Z=R-SR---结构抗力S---荷载效应a.Z>0 (R>S), 可靠状态b.Z=0 (R=S), 极限状态c. Z<0 (R<S), 失效状态2、极限状态设计表达式第三节建筑结构抗震基本知识一、基本概念：1、地震：2、震中：3、震源：4、地震波：二、抗震设防基本原则：小震不坏；中震可修；大震不倒。
1960年5 月22日19时11分发生在南美智利的地震，震级达到8.9 级。
从5 月21日开始，一个月内发生的地震，3 次超过8 级，10次超过7 级，其规模之大，释放能量之多，实为罕见。
51976年7月28日3时42分54秒，在河北省唐山、丰南一带（东经118.0度，北纬39.4度），发生了7.8级强烈地震，震中区烈度11度。
地震波及天津市和北京市。
这次地震发生在工矿企业集中、人口稠密的城市，极震区内工矿设施大部分毁坏，主要表现为厂房屋顶塌落，围护墙多数倒塌，高层建筑和一般民房几乎全部坍塌。
震区内普遍发生铁路路基下沉，铁轨弯曲变形；公路路面开裂；桥墩错动、倾倒，梁体移动及坠落等。
但是地下矿井的破坏比地面建筑轻得多。
6湖南城建职业技术学院课程授课教案7第二章建筑结构材料第一节钢筋混凝土结构材料一、钢筋1、钢筋的力学性能2、钢筋的种类及选用3、钢筋的计算指标二、混凝土1、混凝土的强度立方体抗压强度：立方体抗压强度是指按照标准方法制作养护的边长为150mm的立方体试件，在28天龄期，用标准试验方法测得的抗压强度。
强度等级：C15,C20,C25,C30,C35,C40,C45,C50~C80共14级轴心抗压强度：2、混凝土的变形：收缩：砼在空气中硬化体积减小的现象徐变：砼在长期荷载作用下随时间而增长的变形三、混凝土强度等级的选用砼结构>C15；HRB335级以上钢筋>C20；预应力结构>C30；钢丝、钢绞线和热处理钢筋>C40四、混凝土的计算指标五、钢筋和混凝土共同工作原理1、钢筋和砼之间存在粘结力2、钢筋和砼线膨胀系数接近3、砼保护钢筋钢筋与混凝土的粘结钢筋和砼之间的胶结力砼收缩和钢筋之间的摩擦力钢筋表面凸凹不平或弯钩和砼之间的机械咬合力8湖南城建职业技术学院课程授课教案9第二节砌体结构材料砌体结构是由块材用砂浆砌筑而成的结构，砌体可作为房屋的基础、承重墙、过梁、甚至屋盖、楼盖等承重结构，也常作为房屋的隔墙等非承重结构，还可以作为挡土墙、水池及烟囱等构筑物。
一、块材1、砖2、砌块3、石材二、砂浆1、水泥砂浆2、混合砂浆3、非水泥砂浆第三节钢结构材料一、钢材的品种二、钢材的规格三、钢材的主要力学性能四、影响钢材性能的主要因素：1、化学成分2、冶炼、轧制和热处理3、应变硬化和时效硬化4、温度的影响5、应力集中6、重复荷载作用10湖南城建职业技术学院课程授课教案1112第三章 混凝土结构基本构件 第一节 钢筋混凝土受弯构件一、梁、板的一般构造 1、板的构造（1） 板的厚度：单跨板，≥l ／35；多跨连续板≥l ／40 且≥60mm （2） 板的配筋：a. 受力钢筋：承受拉力。
b. 分布钢筋：固定受力钢筋的位置，阻止混凝土开裂。
2、梁的构造（1） 梁的截面：（2）梁的配筋：a.. 纵向受力钢筋：承受弯矩引起的拉力b. 箍筋：承受剪力和弯矩引起的主拉力，固定纵向筋c. 弯起钢筋：弯起段承受剪力和弯矩引起的主拉力，弯起后水平段承受支座负弯矩d. 架立钢筋：固定箍筋，形成钢筋骨架e. 纵向构造钢筋（当腹板高>450mm ）：减小梁腹部裂缝宽度 3、混凝土的保护层及截面有效高度二、钢筋混凝土梁正截面破坏形式 适筋梁 :A S 屈服后，混凝土压坏 延性破坏 超筋梁：A S 不屈服，混凝土压坏 脆性破坏少筋梁：混凝土开裂后，A S 立即屈服，混凝土未破坏，脆性破坏第二节 钢筋混凝土受压构件h or h b l h ⎪⎭⎫⎝⎛⎪⎭⎫ ⎝⎛=⎪⎭⎫ ⎝⎛=41~5.21,,5.21~21;141~81湖南城建职业技术学院课程授课教案13第四节预应力混凝土构件基本知识基本概念1.钢筋混凝土的缺欠★因为混凝土的抗拉强度太低，导致受拉区混凝土过早开裂，截面抗弯刚度显著降低。
裂缝宽度与钢筋应力基本成正比，一般M s=(0.6~0.8)M y，如配筋按正截面承载力计算，M s下s ss=(0.5~0.7)f y。
对于Ⅱ级钢筋，f y =300MPa，s ss=150~210MPa，裂缝宽度已达(0.15~ 0.25) mm。
如采用Ⅵ级高强钢筋，f y=580MPa，则s ss= 290 ~406 MPa，裂缝宽度已远远超过容许限值。
★钢筋混凝土梁应用于大跨度结构时，如为增加刚度而加大截面尺寸，会导致自重进一步增大，形成恶性循环。
★如增加钢筋来提高刚度，则钢材的强度得不到充分利用，造成浪费。
★采用高强钢筋，按正截面承载力要求可减少配筋，截面抗弯刚度基本与配筋面积成比例降低，故挠度变形控制难以满足。

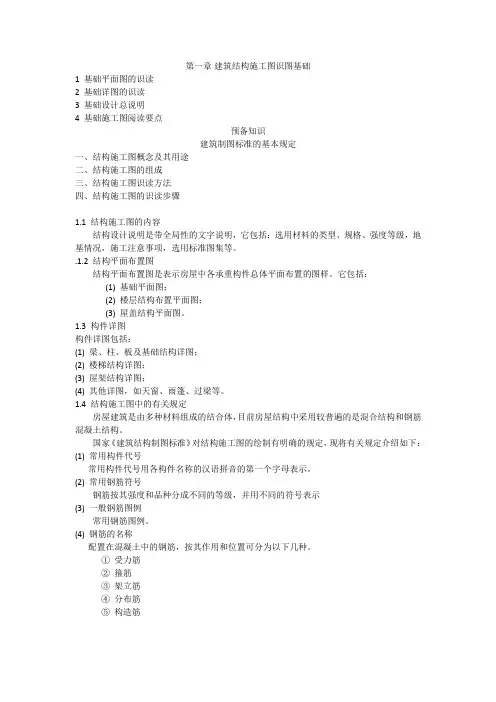

第五节混凝土构件施工图识图14湖南城建职业技术学院课程授课教案15第四章钢筋混凝土梁板结构第一节整体式肋形楼盖概述整体式肋形楼盖——由板、次梁、主梁组成。
是常见的梁板结构板：a.单向板：在荷载作用下，只在一个方向弯曲或者主要在一个方向弯曲的板。
也叫梁式板。
b.双向板：长短比值大于等于3。
在荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板。
也叫四边支撑板。
16第二节整体式单向板肋形楼盖➢由单向板组成的楼盖称为单向板肋梁楼盖，传力途径为板 次梁 主梁 柱或墙 基础 地基。
➢单向板肋形楼盖构造简单，施工方便，是整体楼盖结构中最常用形式。
由于板和主次梁现浇一体，所以是多跨连续超静定结构。
单向板肋梁楼盖的设计1.结构平面布置，并对梁板进行分类编号，初步确定板厚和主、次梁的截面尺寸；2.确定板和主、次梁的计算简图；3.梁、板的内力计算及内力组合；4.截面配筋计算及构造措施；5.绘制施工图。
一、平面布置要求1.单向板、次梁和主梁的经济跨度为：单向板：（1.7~2.5）m次梁：（4~6）m主梁：（5~8）m2. 受力合理3. 满足建筑要求174. 方便施工主梁沿横向布置主梁沿纵向布置有中间走道二、计算简图18湖南城建职业技术学院课程授课教案19三、板的计算与构造1.板的计算特点：➢单向板的板厚：对简支板和连续板，取l0/35~l0/40；悬臂板取l0/10~l0/12;支撑长度不小于板厚，同时不小于120mm.➢计算步骤：沿长边取1m板宽，按塑性内力重分布方法计算连续板内力；➢对四周与梁连接的板，板跨中下部和支座上部将出现裂缝，轴线呈拱形；➢板不必进行抗剪计算；➢选配钢筋应使相邻跨和支座钢筋的直径及间距相互协调。
板的构造板的配筋方式:分离式配筋 ,弯起式配筋板中构造钢筋①分布钢筋20②垂直于主梁的板面构造钢筋③嵌入承重墙内的板面构造钢筋四、次梁的计算与构造1.次梁的计算特点：➢计算步骤：选择截面尺寸 荷载计算 内力计算 计算配筋箍筋和弯起筋计算 确定构造钢筋。
