马丁代尔起毛起球测试常用标准

织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。

关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。

GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。

服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。

这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。

尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。

对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。

本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。

一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。

当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。

纺织品-织物起毛、起球或毡化性能的测定第2部分：改型马丁代尔法ISO 12945-2:2020GB/T 4802.2-2008DIN EN ISO 12945-2:2021修改记录Modify Record1.范围本标准规定了采用改型马丁代尔法测定织物耐起毛,起球或毡化性能的测定方法。

2.引用标准ISO 139/GB/T 6529纺织品调湿和试验用标准大气ISO 12945-4，纺织品-织物起毛，起球或毡化的性能的测定-第4部分：起毛，起球和毡化性能的视觉评定ISO 12947-1:1998/GB/T 21196.1 纺织品马丁代尔法织物耐摩性的测定第1部分：马丁代尔耐磨试验仪3.定义3.1毛球：纤维缠结形成凸出于织物表面，致密的且光线不能透过并产生投影的球。

注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.2起球：织物表面产生毛球的过程。

3.3起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的可见表面变化。

注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.4毡化：起绒织物上凸出的纤维纠缠在一起形成的可见的表面变化注:此种变化可能发生在水洗,干洗,穿着或使用过程中。

3.5起球摩擦次数：马丁代尔耐磨试验仪两个外侧驱动轮转动的圈数。

3.6起球周期：其轨迹形成一个完整的李莎茹图形所需的16次摩擦，即马丁代尔耐磨试，验仪两个外侧驱动轮转动16圈，内侧驱动轮转动15圈。

4.原理在规定压力下，圆形试样以李莎茹（Lissajous）图形的轨迹与相同织物或羊毛磨料织物进行摩擦。

试样能够绕与试样平面垂直的中心轴自由转动。

经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛，起球或者毡化等级。

5.仪器5.1丁代尔耐磨试验仪试验仪由基盘和驱动装置组成。

驱动装置由两个外驱动器和一个内驱动器构成，可使试样夹具导板按李莎茹图形进行运动。

试样夹具导板在驱动装置驱动下做平面运动,导板上每一点描绘相同的李莎茹图形。

李莎茹运动是由变化运动形成的图形，从一个圆到逐渐窄化的椭圆，直到成为一条直线，再由此线反向渐进为加宽的椭圆直到圆，以对角线重复运动。

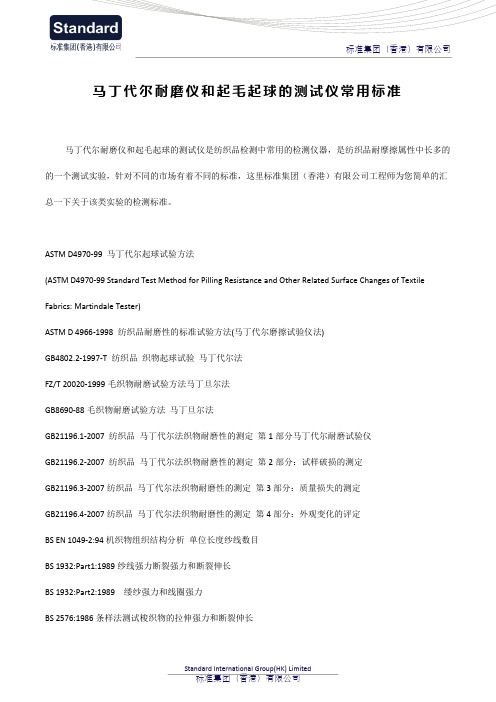

马丁代尔耐磨仪和起毛起球的测试仪常用标准马丁代尔耐磨仪和起毛起球的测试仪是纺织品检测中常用的检测仪器，是纺织品耐摩擦属性中长多的的一个测试实验，针对不同的市场有着不同的标准，这里标准集团（香港）有限公司工程师为您简单的汇总一下关于该类实验的检测标准。

ASTM D4970-99 马丁代尔起球试验方法(ASTM D4970-99 Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textile Fabrics: Martindale Tester)ASTM D 4966-1998 纺织品耐磨性的标准试验方法(马丁代尔磨擦试验仪法)GB4802.2-1997-T 纺织品织物起球试验马丁代尔法FZ/T 20020-1999毛织物耐磨试验方法马丁旦尔法GB8690-88毛织物耐磨试验方法马丁旦尔法GB21196.1-2007 纺织品马丁代尔法织物耐磨性的测定第1部分马丁代尔耐磨试验仪GB21196.2-2007 纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定GB21196.3-2007纺织品马丁代尔法织物耐磨性的测定第3部分：质量损失的测定GB21196.4-2007纺织品马丁代尔法织物耐磨性的测定第4部分：外观变化的评定BS EN 1049-2:94机织物组织结构分析单位长度纱线数目BS 1932:Part1:1989纱线强力断裂强力和断裂伸长BS 1932:Part2:1989缕纱强力和线圈强力BS 2576:1986条样法测试梭织物的拉伸强力和断裂伸长BS 2819:90织物弓斜或纬斜的测定BS EN 20811-92拒水性测试：静水压方法ISO 811-81BS 2863:84机织物中纱线卷曲的测定BS 2865-1984纱线线密度BS 3320-1988机织物纱线耐经纬纱滑移性的测定方法BS 3356：1990织物抗弯长度和弯曲刚度测试BS 3424：Part26：90方法29A-29D：抗透水性和表面润湿性的测定方法BS 4134：90工业缝纫线标号规格BS 4294：68织物弹性恢复BS 4323-1979松式汽蒸引起的织物尺寸变化的测定方法BS 4407-1988混纺纤维含量定量分析BS 4952-1992弹性织物试验方法BS 5058-1973（97）织物悬垂性的评定方法BS 5066-1974织物耐人工雨淋测试BS 5438：89织物及织物组合件燃烧性能试验方法BS 5441：88针织品试验方法BS 5690：1991织物的耐磨测试BS 5811-1986机织物起球测定方法BS 5867:Part1:1980窗帘和门帘第一部分: 一般要求BS 5867:Part2:1980窗帘和门帘第二部分: 防火BS 7209:90水蒸气能渗透的衣料规范BS 13936-1:98缝线滑移第一部分定开口草案（PrEN 13936-1）BS 13936-2:98缝线滑移第二部分定负荷草案（PrEN 13936-2）BS EN 1049-2:94机织物组织结构分析单位长度纱线数目BS EN 1413：98pH值的测定BS EN 1773：97织物宽度和长度的测定EN 1773-96BS EN 12127：1998面料质量BS EN 12590：2000完全或部分合成纤维制成的工业用缝纫线BS EN 13758.1-2002织物防紫外线辐射渗透率试验方法代替BS 7914:98等效采用EN 13758.1-2001 BS EN 20105-A02:95变色用灰卡BS EN 20105-A03:95沾色用灰卡BS EN 20105-C01:93耐洗涤色牢度测试1BS EN 20105-C02:93耐洗涤色牢度测试2BS EN 20105-C03:93耐洗涤色牢度测试3BS EN 20105-C04:93耐洗涤色牢度测试4BS EN 20105-C05:93耐洗涤色牢度测试5BS EN 20105-N01:95纺织品耐漂白色牢度：次氯酸盐ISO 105-N01:93BS EN 22313：92褶皱恢复角的测定ISO 2313-72/EN 22313:92BS EN 24920-92面料的表面沾湿测试（喷淋法）ISO 4920-81/BS 3702-82BS EN 26330：1994纺织品洗和干的过程BS EN ISO 105-B01:99耐光色牢度：日光BS EN ISO 105-C06:97耐家庭和商业洗涤色牢度BS EN ISO 105-E01:96耐水渍色牢度BS EN ISO 105-E02:96耐海水色牢度BS EN ISO 105-E04:96耐汗渍色牢度BS EN ISO 105-X12:95耐摩擦色牢度BS EN ISO 3759:1995尺寸变化的准备、标记BS EN ISO 12945.2:2000起毛起球（马丁代而法）BS EN ISO 13937.1:2000撕破（Elmendorf）。

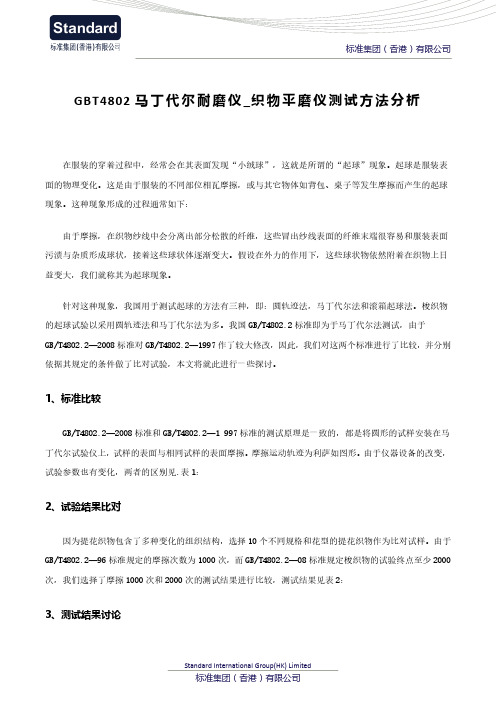

GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。

起球是服装表面的物理变化。

这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。

这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。

假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。

针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。

梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。

我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。

1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。

摩擦运动轨迹为利萨如图形。

由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。

由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

4国外先进机构组织关于纺织品起毛起球测试标准概述4.1测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。

具体标准如表4-1。

表4-1 国外常用纺织品起毛起球测试标准4.2 测试仪器4.2.1国外的起球测试仪器主要有下列三大类：（1）起球箱式：相当于国内起球箱式；（2）马丁代尔式：有测试摩擦及起球两个功能。

（3）乱翻式：即织物在圆筒内翻滚，无规则摩擦产生起毛起球现象；圆轨迹法作为一种较落后的方法，实验条件影响造成差异极大，已被大部分国家淘汰，各个标准对应适用仪器如表4-2表4-2 各种仪器与测试标准的适用情况4.2.2部分国外标准使用起毛起球测试仪如下图国产乱翻式起球仪乱翻式起球仪4.3 部分国外、国际标准对比介绍项目ASTM_D4970 马丁代尔耐磨仪测定织物的抗起毛起球及其它表面的改变ASTM_D3512-2002乱翻式起球仪JIS L 1076 织物与针织物的起球试验方法仪器和原料马丁代尔耐磨测试仪、标准羊毛毡、织物评定装置、标准内部起毛起球织物、洗涤样品的装置、干燥装置乱翻式起球测试仪、软木衬垫、空气压缩机、粘合剂、棉纤维、真空吸尘器、评级箱、实验室自校标准布、起球箱、评级标准物质(Rating Sandard):织物照片或织物实物、洗涤设备、干洗机A法（ICI型试验机）试样卷在特殊的橡胶管上，放入内壁衬以软木的箱内，箱子运转产生摩擦B法（TO型试验机）试样放入金属桶内，运转搅拌，产生摩擦C法（apperance retention 起球试验机）试样置于试片夹，偏心回转按压在硅制的摩擦板，产生摩擦D法（翻滚式起球试验机）试样置于内衬氯丁二烯薄板或软木的圆筒内，运转产生摩擦。

试验方法一般品质基准，都采用A法（ICI试验机）10×20cm的试样，经向纬向各取两片；试样卷在特殊的橡胶管上缝合，两端用胶带粘住；卷上试样的橡胶管4个一组，放入试验机中转动，操作时间，原则上织物10小时，针织物5小时。

织物起毛起球不同的测试标准纺检0801鲁瑶邹薇摘要：本文对《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析各个标准中指标的合理性、试验方法的科学性，并对方法标准的改进提出一些个人的建议。

关键词：织物；抗起毛起球性；标准；检测；比较；分析2008年全国纺织品标准化技术委员会发布了GB/T 4802.1-2008《织物起毛起球性能的测定第1部分圆轨迹法》、GB/T 4802.2-2008《织物起毛起球性能的测定第2部分改型马丁代尔法》、GB/T 4802.3-2008《织物起毛起球性能的测定第3部分起球箱法》三个检测织物抗起毛起球性能的标准，分别替代各自1997年版的标准，新标准从2009年3月1日开始实施。

GB/T 4802.4-2009《织物起毛起球性能的测定第4部分随机翻滚法》于2009年6月19日获批准，将于2010年2月1开始实施。

服装在日常生活中，服用和洗涤过程由于不断经受摩擦，织物表面会出现起毛起球现象。

这不仅影响服饰的外观，部分直接接触皮肤的面料如果起球状况严重，还会影响舒适度。

尤其是以涤纶纤维为代表的合成纤维织物的起毛起球阅题，至今仍困扰着业界和广大消费者。

对此，人们一直在努力寻求解决办法，并陆续取得了一些进展。

本文根据这四种织物起毛起球性能的不同检测方法进行试验，并对结果进行比较，同时对有多种测试条件的测试方法进行测试条件的比较，分析各测试条件对测试结果的影响，从而分析标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准产生的影响。

一 .织物起毛起球的成因分析1．织物起毛起球概况1．1织物起毛起球的基本过程起毛起球是一个渐变过程，通常表现为三个步骤：起毛--缠结--起球--毛球脱落。

当织物受到的外界摩擦力大于纤维强力或纤维之间的摩擦力或抱合力时，纤维末梢被拉出形成圈环和绒毛，织物表面因此生成绒毛，此谓起毛；绒毛露出一定长度后，在一定距离间因揉搓摩擦，反复伸长和回缩而纠结成球，生成的毛球并不大，也不形成死结，它的一端在织物的纤维中，并连接于布面，形成球状，此谓起球。

ISO 12945-2:2000织物：用马丁代尔耐磨仪测定表面起毛起球试验1-1本方法采用马丁代尔耐磨仪测定纺织品的抗起毛起球及其表面的其它改变情况，本方法适用于所有的纺织品，尤其适合于机织物。

1-2本测试方法不适用于厚度超过3mm的面料，因为这种布夹样器夹不紧。

1-3测试样品可以是洗前或洗后。

1-4本方法采用SI制作为标准单位，括号里的单位仅供参考。

1-5本标准没有涉及到安全方面的介绍。

但希望在操作本标准前，应该建立一些与安全卫生有关的管理文件。

2.术语2-1 定义：本方法中用到的其它纺织定义，请参照ISO1232-2 本方法中的定义：2-2-1 循环：在马丁代尔耐磨中，一个完整的Lissajous曲线需运动16图。

2-2-2起绒：纱线或织物表面凸出的毛羽末端相互纠缠在一起但未形成毛球。

2-2-3 圈：马丁代尔耐磨仪最外两个齿轮运转一个周。

2-2-4抗起毛起球：织物表面抵抗毛球形成的能力。

2-2-5起毛起球：织物表面凸出的毛羽末端相互纠缠在一起并形成毛球。

3.原理4-1 在穿着时出现的表面的起毛起球或其它外观改变，例如起绒，可通过实验仪器模拟测定，织物被夹于马丁代尔测试仪上，试样的正面与另一块织物的正面按照一定的几何图形相互摩擦，图形为刚开始为一条直线，再下来逐渐变为椭圆形，最后而又在原直线对面方向成一条直线，摩擦应在一轻轻的压力下进行直至达到规定的圈数。

经过这个动作后，在标准的视觉条件下，一般用标准的图片与原布对比查看其起毛起球及其它外观变化的程度。

一般以级数来报告其的抗起毛起球的能力。

4.意义和实用性4-1 本方法在商业一般认为不是很好，本方法在商业对比测试中的精度较差，这是由于耐磨测试仪本身的性质原因，采用相同的测试仪，不论是在内部还是与外部对比测试中，经常得到不同的测试结果。

尽管建议不要采用本方法来作为商业测试，但它还是被广泛应用并认为较好，尤其是在美国以外的国家。

4-2 在商业上，一旦由于测试结果的不同而产生争执时，买卖双方应该做一些对比测试，以便查清两家实验室间的差异所在。

马丁代尔耐磨仪的国内外标准解读与分析马丁代尔耐磨仪主要用于针织物、毛纺织物、人造革、合成革，人造板，橡胶制品等在不同压力下耐磨性和起毛起球程度的试验。

该仪器原理为:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验，其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

目前，国内外关于该仪器的研发设计有不同款式，例如：温州际高检测仪器有限公司生产的马丁代尔耐磨仪，就测试工位而言，分为：4工位马丁代尔耐磨仪，6工位马丁代尔耐磨仪,8工位马丁代尔耐磨仪，9工位马丁代尔耐磨仪,12工位马丁代尔耐磨仪等诸多款式。

本文就织物磨损的主要原理和耐磨性能的检测方法等内容，对国家标准GB/T21196.2～4-2007进行了较详细的论述。

耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。

具体指织物间或与其他物质在反复摩擦的过程中，抵抗磨损的特性。

纺织产品的磨损主要表现在下述五个方面：（1）摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。

（2）纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。

（3）纤维被切割断裂，导致纱线的断裂。

（4）纤维表面磨损，纤维表层出现碎片丢失。

（5）摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。

磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。

纺织产品的耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。

马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。

起毛起球测试方法和区别
关键字：仪器，方法，评级样照
仪器圆轨迹起毛起球仪滚箱式起球仪马丁旦尔起球仪乱翻式起球仪
我国方法 GB4802.1 GB4802.3 GB4802.2 /
美国方法 / / ASTMD4966 ASTMD3512
英国方法 / BS5811：1997 / /
欧盟方法 / / BSENISO13945-2 /
羊毛局方法 / T.W.CTM152 T.W.C TM196 /
日本方法 / JIS L 1076 / /
美国以马丁旦尔起球和乱翻式起球为主，如美国客户要求用马丁旦尔起球仪分别进行200次，400次，600次试验，分别按200次，400次，600次结果进行考核。

欧洲以马丁旦尔起球（1000转）和滚箱起球为主(7200转或14400转)。

我国梭织、针织面料用圆轨迹起球仪，梭织面料根据面料的原料，最终用途试验采用先起毛再起球的试验方式，次数不一，针织面料起球试验600次，羊毛类产品用滚箱起球，根据产品类别分别转动2小时(7200转)和4小时(14400转)。

四种起球方式不相同，最终的试验结果无法比较。
