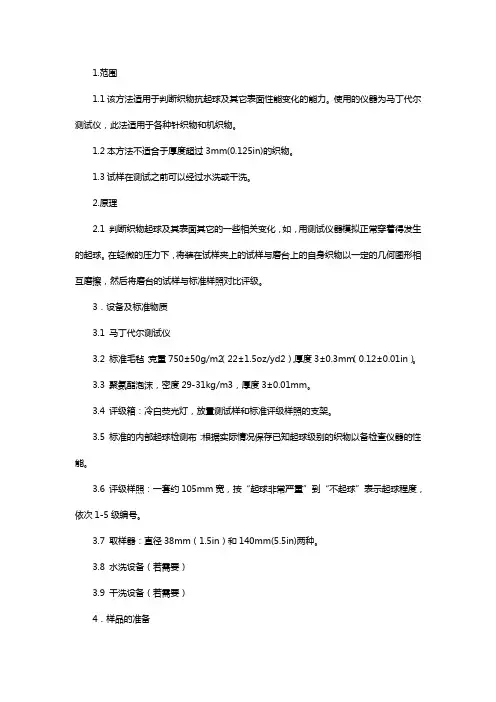

织物起毛起球测试原理及仪器

1.范围1.1该方法适用于判断织物抗起球及其它表面性能变化的能力。

使用的仪器为马丁代尔测试仪，此法适用于各种针织物和机织物。

1.2本方法不适合于厚度超过3mm(0.125in)的织物。

1.3试样在测试之前可以经过水洗或干洗。

2.原理2.1 判断织物起球及其表面其它的一些相关变化，如，用测试仪器模拟正常穿着得发生的起球。

在轻微的压力下，将装在试样夹上的试样与磨台上的自身织物以一定的几何图形相互磨擦，然后将磨台的试样与标准样照对比评级。

3．设备及标准物质3.1 马丁代尔测试仪3.2 标准毛毡：克重750±50g/m2（22±1.5oz/yd2），厚度3±0.3mm（0.12±0.01in）。

3.3 聚氨酯泡沫，密度29-31kg/m3，厚度3±0.01mm。

3.4 评级箱：冷白荧光灯，放置测试样和标准评级样照的支架。

3.5 标准的内部起球检测布：根据实际情况保存已知起球级别的织物以备检查仪器的性能。

3.6 评级样照：一套约105mm宽，按“起球非常严重”到“不起球”表示起球程度，依次1-5级编号。

3.7 取样器：直径38mm（1.5in）和140mm(5.5in)两种。

3.8 水洗设备（若需要）3.9 干洗设备（若需要）4．样品的准备4.1 除非有特殊的说明，样品在取试样前需要经过水洗或干洗处理。

4.2 分别用两种取样器在待测样品上取4块140mm和38mm试样。

4.3 取样应遵循的原则是：在样品上随即取样，若样品为服装，需在不同的部位取样；每块试样不含同一根纱；不要从起皱或有织疵的位置取样；取样须在离布边超过整个布幅宽度1/10的位置。

4.4 待测样在21±1℃，65±2%RH的恒温恒湿条件下调湿至少静置4小时。

5．测试程序5.1 所有测试过程都要在标准大气条件下完成。

5.2 在每个磨台上依次放置一片直径为140mm毛毡和一块140mm的试样，用重锤把试样、毛毡压平（确保无褶皱，若不平则重复以上过程），固定好圆环。

织物的抗起球性测试一、实验目的学习使用织物起毛起球仪，并参照国家标准国家标准GB/T4802.1 --1997 中规定的织物起球圆轨迹法试验方法，对织物起毛起球性能进行测试。

经过对织物的实际测试以加深对织物起毛起球特性和现象的了解。

二、测试原理织物在服用过程中，不断受到各种外力的作用，使织物表面的绒毛或单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球，并凸起在织物表面，这种现象称为织物的起毛起球。

织物起球会恶化织物外观，降低其服用性能。

织物起球试验仪器有多种，其设计原理都是以织物实际穿着过程中的起球现象作为模拟依据。

国家标准GB/T4802.1 --1997 中规定了织物起球圆轨迹法试验方法。

在一定条件下，先用尼龙刷使织物试样起毛，而后用织物磨料使试样起球，再将起球后的试样与标准样照对比，评定其起球等级。

三、设备与用品(1) 圆轨迹起球仪：试样夹头与磨台质点相对运动轨迹为圆，相对运动速度为(60±1)r／min，试样夹环内径为(90±0.5)mm，夹头对试样的压力可调，仪器有自动记数和自停装置，如图所示。

圆轨迹起球仪1——试样2——试样夹头3——试样夹头臂4——磨料织物5——磨料尼龙刷6——磨台7——停止开关8——启动开关9——转向开关10——电磁计数器(2) 磨料：①尼龙丝直径0.3mm，植丝孔径4.5mm，每孔尼龙丝150 根，孔距7mm，刷面要平齐，刷上有调节板，可调节尼龙丝有效高度(每次调节以lmm为限)，以控制起毛效果。

使用新尼龙刷时，必须经过一定次数的预磨，并用参考织物。

②织物磨料：2201全毛华达呢，19.6tex×2，捻度Z625—S700，密度445根/10cm×224 根/10cm，定量305g／m2，二上二下斜纹。

织物磨料应定期校验，若新旧织物磨料对同一试样的起球级数相差半级以上，应弃旧更新，新磨料也应进行预磨。

织物起毛起球性能实验一、实验目的与要求1、掌握起毛起球的测试方法及评定方法。

2、观察理解起毛起球过程与机理，进一步了解影响起毛起球的因素。

二、基础知识织物在日常使用过程中，在实际穿着与洗涤过程中，不断经受摩擦，在容易受到摩擦的部位上，织物表面的纤维端由于摩擦滑动而松散，露出织物表面，并呈现许多令人讨厌的毛茸，即为“起毛”；若这些毛茸在继续穿用中不能及时脱落，又继续经受摩擦卷曲而相互纠缠在一起，被揉成许多球形子粒，通常称为“起球”。

织物起毛起球会使织物外观恶化，降低织物的服用性能，特别是合成纤维织物，由于纤维本身抱合性差，强力高，弹性好，所以起球疵点更为突出。

目前起毛起球已成为评定织物服用性能的主要指标之一。

织物起毛起球的过程可分为起毛、纠缠成球、毛球脱落三个阶段。

织物表面的纤维受外部的摩擦作用，首先被拉出形成圈环和绒毛，即起毛阶段，对短纤维而言，绒毛被拉出的条件是外部摩擦力要大于纤维在纱内的抱合力。

绒毛在达到一定长度后，才能相互纠缠成球，因此被拉出的纤维长度对织物起球有一定的影响。

此外，纤维的抗弯性、强度和耐磨性也影响起毛起球性能，容易弯曲的纤维在摩擦中易相互纠缠成球，比较粗硬的纤维要比细而柔软的纤维容易起球。

有些纤维在形成较长的绒毛之前，已被磨断或拉断，只剩下很短的绒毛，就不易起球。

有些纤维虽然容易形成数量众多的小毛球，但如果纤维的抗弯性和耐磨性强度较弱，织物表面的毛球在继续摩擦中很快就会脱落。

三、实验仪器与工具1、实验仪器：YG（B）502型织物起毛起球仪，见图12-1所示。

主要技术参数：起毛起球运动轨迹：直径为40mm的圆轨迹运动。

试样规格：直径112.8mm圆状，面积100mm2。

试样往复速度：60次/min。

图12-1 YG（B）502型织物起毛起球仪2、实验工具：起毛起球样照、织物试样、剪刀。

四、实验步骤与方法1、取样：剪取直径为112.8mm面积100mm2圆形织物为试样，2201华达呢为磨料。

标准集团（香港）有限公司
Standard International Group(HK) Limited
标准集团（香港）有限公司

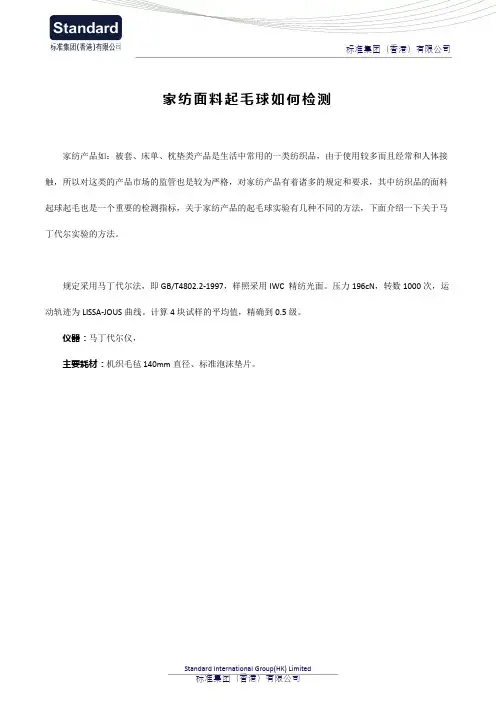

家纺面料起毛球如何检测
家纺产品如：被套、床单、枕垫类产品是生活中常用的一类纺织品，由于使用较多而且经常和人体接触，所以对这类的产品市场的监管也是较为严格，对家纺产品有着诸多的规定和要求，其中纺织品的面料起球起毛也是一个重要的检测指标，关于家纺产品的起毛球实验有几种不同的方法，下面介绍一下关于马丁代尔实验的方法。

规定采用马丁代尔法，即GB/T4802.2-1997，样照采用IWC 精纺光面。

压力196cN ，转数1000次，运动轨迹为LISSA-JOUS 曲线。

计算4块试样的平均值，精确到0.5级。

仪器：马丁代尔仪，
主要耗材：机织毛毡140mm 直径、标准泡沫垫片。

GB织物起毛起球性能的测定简介1.参照标准：GB/T 4802.4 织物起毛起球性能的测定第4部分：随机翻滚法（GB/T 4802 织物起毛起球性能的测定由四部分组成，分别为圆轨迹法、改型马丁代尔法、起球箱法、随机翻滚法这四种测试织物起毛起球性能的方法。

）2.试验仪器：乱翻式起球测试仪3试验原理：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

4.主要仪器与用具：（1）起球箱（2）软木圆筒衬垫：长452mm，宽146mm，厚1.5mm。

软木垫使用1h后需更换。

（3）空气压缩装置：使试验仓达到一定压力（14-21KPa）。

（4）胶黏剂、灰色短棉。

（5）评级箱：用白色荧光管或灯泡照明。

光源位置与试样平面保持5°—15°，观察方向与试样平面保持90°±10°。

正常校正视力的眼睛与试样距离应在30cm—50cm。

5.试样的制作：（1）预处理：如需预处理，可采用双方协议的方法进行水洗或干洗样品。

（2）从织物样品上取3个试样，尺寸为（105±2）mm*（105±2）mm，另剪一块尺寸相同的布样作为评级所需的对比样。

对试样进行标记，并使用粘合剂将试样边缘封住，悬挂晾干。

6.试验步骤：（1）将来自同一样品的3块试样分别放入不同的试验仓进行试验。

（2）将灰色短棉与试样一同放入试验仓（重25mg，长6mm）（3）将试验时间设为30min，启动仪器，打开气流阀。

（4）试验结束后，取样评级，并用真空除尘器清楚残留的棉絮。

7.试验结果评级：评级箱应放在暗室中。

沿织物纵向将已测试样和一块未测试样并排放在评级箱的试样板中间（如果测试样在测试前经过预处理，则对比样也应经过预处理。

相应的如果测试样测试前未经预处理，则对比样应为未经预处理的试样）。

已测试样放左、未测试样放右。

评级为主观评定，建议至少2人评级。

实验十六织物起毛起球性测定实验摘要本实验以织物起毛、起球性测试为主要研究内容，通过高速离心实验和纺织机实验，对织物的起毛、起球性进行分析和测定，并探讨织物质量与起毛、起球性之间的关系。

实验过程中，我们首先对织物进行取样并进行标记，然后通过测量毛高、毛密度和球数等指标对织物进行质量评估，然后分别进行高速离心和纺织机实验，对织物的起毛，起球性进行详细测定和分析。

实验结果表明，起毛性和起球性是织物质量的重要评估指标，而且在制作织物过程中，合理的纱线选择和纺织工艺处理是影响织物质量和起毛、起球性的关键因素。

本实验的研究成果有助于加深人们对织物质量和起毛、起球性的认识，提高工业生产的质量和效率，具有很好的实用和推广价值。

关键词：织物起毛；织物起球；高速离心实验；纺织机实验AbstractThis experiment focuses on the testing of the fabric's pilling and fuzzing performance. The experiment makes use of high-speed centrifugation experiments and experiments with a textile machine to measure and analyze the pilling and fuzzing performance of the fabric, and explores the relationship between the quality of the fabric and its pilling and fuzzing performances.Keywords: fabric fuzzing; fabric pilling; high-speed centrifugation experiment; textile machine experiment.一、实验目的1.测试织物的起毛性能。

织物起毛起球过程及测试方法1.术语及定义：（1）起毛：织物表面纤维凸出或纤维端伸出形成毛绒所产生的明显表面变化，（2）毛球：纤维缠结形成的凸出于织物表面、致密且光线不能透过并产生投影的球。

起毛变化及毛球的形成可能发生在水洗、干洗、穿着或使用过程中。

（3）起球：织物表面产生毛球的过称。

2.起毛起球的过称：织物的基本组成单位为纱线，纱线在加工过称中受到梳理，拉伸及摩擦等作用，其表面并非光滑的，不可避免会出现绒毛。

织物在服用过称中，不断受到外力的作用，使织物表面的绒毛或者单丝逐渐被拉出，当毛茸的高度和密度达到一定值时，外力摩擦的继续作用使毛茸纠缠成球，凸起于织物表面，如若材料的刚性较大，则起球后不易在受摩擦力作用而脱落，最终形成毛球。

织物起球会恶化织物外观，降低其服用性能，在贸易交易中是重要的检测项目之一。

3.测试织物起毛起球性能的方法：（1）马丁代尔法：在规定压力下，试样夹具上的圆形试样与磨台上磨料（与被测样相同的织物或羊毛织物磨料）按照李莎茹曲线进行摩擦。

试样能够绕与试样平面垂直的中心轴自由转动。

经规定的摩擦阶段后，采用视觉描述方式评定试样的起毛和起球等级。

Gellowen马丁代尔耐磨仪（2）起球箱法：安装在聚氨酯管上的试样，在具有恒定转速、衬有软木的木箱内任意翻转。

经规定的翻转次数后，对起毛起球性能进行视觉描述评定。

ICI滚箱式起球及钩丝测试仪（3）随机翻滚法：将样品放入测试箱中，在叶轮的旋转作用下，置物盒软木衬壁连续随机摩擦，在到达设定时间后，取出样品进行评级。

Gellowen乱翻式起球测试仪（4）圆轨迹法：按规定方法和试验参数，采用尼龙刷和织物磨料或仅用织物磨料，使试样摩擦起毛起球。

然后在规定光照条件下，对起毛起球性能进行视觉描述评定。

Gellowen圆轨迹起毛起球仪。

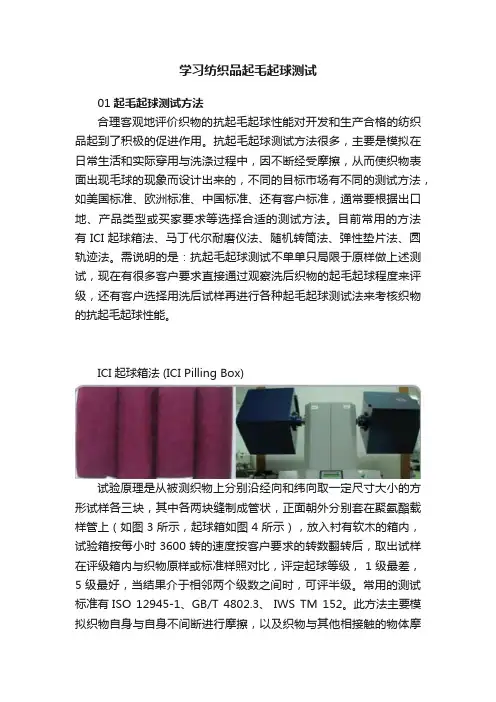

学习纺织品起毛起球测试01起毛起球测试方法合理客观地评价织物的抗起毛起球性能对开发和生产合格的纺织品起到了积极的促进作用。

抗起毛起球测试方法很多，主要是模拟在日常生活和实际穿用与洗涤过程中，因不断经受摩擦，从而使织物表面出现毛球的现象而设计出来的，不同的目标市场有不同的测试方法，如美国标准、欧洲标准、中国标准、还有客户标准，通常要根据出口地、产品类型或买家要求等选择合适的测试方法。

目前常用的方法有 ICI 起球箱法、马丁代尔耐磨仪法、随机转筒法、弹性垫片法、圆轨迹法。

需说明的是：抗起毛起球测试不单单只局限于原样做上述测试，现在有很多客户要求直接通过观察洗后织物的起毛起球程度来评级，还有客户选择用洗后试样再进行各种起毛起球测试法来考核织物的抗起毛起球性能。

ICI起球箱法 (ICI Pilling Box)试验原理是从被测织物上分别沿经向和纬向取一定尺寸大小的方形试样各三块，其中各两块缝制成管状，正面朝外分别套在聚氨酯载样管上（如图 3 所示，起球箱如图 4 所示），放入衬有软木的箱内，试验箱按每小时 3600 转的速度按客户要求的转数翻转后，取出试样在评级箱内与织物原样或标准样照对比，评定起球等级， 1 级最差，5 级最好，当结果介于相邻两个级数之间时，可评半级。

常用的测试标准有 ISO 12945-1、GB/T 4802.3、 IWS TM 152。

此方法主要模拟织物自身与自身不间断进行摩擦，以及织物与其他相接触的物体摩擦后的起毛起球状况。

该测试方法可适用于所有类型的织物，但主要国内市场或出口到欧洲市场的针织毛衫采用此法来检验其抗起毛起球的性能。

马丁代尔耐磨仪法(Martindale Pilling)试验原理是从被测织物上取三对圆形试样，分别装载在上下夹持装置内，在轻微压力下，试样本身相互摩擦（如图 5 和图 6 所示），按李莎茹曲线轨迹摩擦，经一定转数后，试样在评级箱内与织物原样或标准样照对比，评定起毛起球等级， 1 级最差， 5 级最好，当结果介于相邻两个级数之间时，可评半级。

织物的起毛起球实验一、实验目的和要求熟悉起毛起球的试验方法，掌握操作要领、指标评定。

参阅GB/T 4802.1，GB/T 4802.2，GB/T 4802.3。

二、实验仪器、试样YG502型圆轨迹织物起毛起球仪，YG511型箱式织物起球仪，YG401型织物平磨仪（马丁代尔仪），剪刀、取样器。

标准样照，评级箱。

机织物、针织物若干。

三、圆轨迹法实验方法、步骤1．裁样用剪刀或取样器裁取直径为（113 ±0.5）mm的试样5块，取样应距布边10cm以上，试样上不得有影响试验结果的疵点。

2．选定压力和起毛起球的次数，压力和刷揉次数因织物不同而不同，一般按表1选定。

3．夹入试样，在仪器上先刷毛后揉球（即先起毛后起球）。

表1 起毛起球的次数4．评级，将起球后的试样放入评级箱和标准样照对比，评出等级。

5．结果计算与说明计算5个试样等级的算术平均数，修约至邻近的0.5级。

需要时，可用文字加以说明。

四、马丁代尔法实验方法、步骤1．在同一块样品上剪取2组试样。

一组为直径40mm的试样4块，另一组为直径140mm 的自身磨料织物4块，如果4块试样未能包含不同的组织和色泽，应增加试样块数。

2．分别将4块试样装在仪器夹头上，测试面朝外。

当试样不大于500g／m2时，在试样与试样夹金属塞块之间垫一片聚酯泡沫塑料；测试织物大于500g／m2或是复合织物时，则不需垫泡沫塑料。

各试样应受到同样的张力。

3．分别将毛毡和磨料织物放在磨台上，把重锤放在磨料上，然后放上压环，旋紧螺母，把磨料固定在磨台上，4个磨台上的磨料应受到同样的张力。

4．把磨头放在磨料上，加上压力锤。

5．预置计数器为1000，开动仪器，转动摩擦达1000次，仪器自停。

6．取下试样，在评级箱内与标准试样对照，评定每块试样的起球等级，精确至0.5级。

7．计算4块试样等级的算术平均数，修约到小数点后2位。

如小数部分小于或等于0.25，则向下一级靠（如 3.25级即为3级）；如大于或等于0.75，则向上一级靠（如2.85级即为3级），如大于0.25而小于0.75，则取0.5。

圆轨迹法起毛起球仪的科学解析随着人民生活水平的不断提高,毛纺产品的品种日益增多,但无论是天然纤维还是化学纤维所组成的织物,都可能发生起球现象,它直接影响了服用的外观要求这些现象已经引起有关方面的重视,织物起毛起球程度影响织物的使用性能,是影响纺织产品质量的重要指标，常用的起毛起球测试仪：圆轨迹法起毛起球仪、乱翻式起毛起球仪、ICI钉锤式勾丝性测试仪、马丁代尔起毛起球测试仪等等，本文重点讲述一下圆轨迹法起毛起球仪的相关详情。

一、主要用途：仪器利用积极摩擦机理,使试样与摩擦材料在一定的条件下发生合理的相对运动。

可以在较短时间内完成起毛起球的检验工作,从而为鉴别产品质量改进生产工艺,提供可靠的测试数据。

适用于测试化纤纯纺混纺织物和毛纺机织产品的起毛起球情况。

二、技术特点：(1)起毛起球运动轨迹:为功40毫米的圆运动,可发生顺时针或逆时针的运动轨迹；(2)试样往复速度:60次/分；(3)试样压力:采用直接加压法,起毛时可在50~80克之间选用,起球时试样可以受压或调整到仅受弹性摩擦；(4)计数与自停:采用JDM一41设有定值发讯机构的电磁计数器；(5)自动加油:采用SJB一1型晶体管电磁泵,对运动部件,开机后进行自动加油；(6)电动机:JX07(单相电容电机)，40瓦、1400转/分；(7)外型尺寸:450x400x450(宽x深x高)单位毫米。

三、主要结构：(1)磨头的运动:仪器中磨头的速度运动轨迹,直接影响着试样与磨料的摩擦效果。

仪器采用JX07电容电机,由装于变速箱内的一级蜗轮蜗杆降速,使磨头获得每分钟60转的速度磨头的运动是由偏心凸钉带动纵横拖板的往复“十字架”,使试样和磨料各作往复运动偏心凸钉的偏心距离,决定了运动轨迹的大小。

仪器运动轨迹选定直径为40毫米的圆(无数复合圆)当拨动正反向开关时,可分别获得顺时针或逆时针的运动轨迹。

试验认为:这种圆运动轨迹,具有对称性,因此对试样没有经向纬向的规定,对试样夹样的方向,亦没有特殊要求并保证李各点摩擦运动均一性等优点,另外我们在结构设计上,采用毛刷在下,试样在上,这样使磨屑及杂物等不会停留在摩擦试样上,而影响试验效果。

纺织品起毛起球不同试验方法的比较及评价Comparison and evaluation to different test methods of textile pilling resistance摘要：本文对国标《织物起毛起球性能的测定》中的圆轨迹法、马丁代尔法、起球箱法及随机翻滚法四种测定织物起毛起球性能的试验方法进行试验比较；并对其中包含多种测试条件的两个标准各种测试条件进行比较，从而分析产品标准中指标的合理性、试验方法的科学性及新旧标准的更替对产品标准的产生影响，并对方法标准和产品标准提出一些个人的建议。

Abstract：This paper compares the circular locus method，modified Martindale method，pilling box method and random rolling method in the GB/T 4802-2008 Textiles - Determination of fabric propensity for fuzzing and pilling. Based on the comparison of two standards which containing multi-conditions，analyses the rationality of the factors、the scientificity of the test method in the Product Standards and the influence of the Standards change. In the end, brings up some suggestions.关键词：织物；抗起毛起球性；标准；检测；比较；分析Key words：fabric；Pilling resistance；standard；test；compare；analysis织物的抗起毛起球性能是影响服装服用性能的一个重要因素。

起毛起球的测试方法织物的抗起毛起球性能可用各种测试仪器测试，如滚箱式、刷磨式等。

测试结果的分析法有以下几种：1）计数法：即规定面积中的起毛起球个数；2）计量法：即称量织物上及落下的毛球重；3）样照对比法：即将起球后的织物与标准样进行对比，确定试样的起球程度，起球程度共分五级，级数越小表示织物起球越严重，级数越大表示抗起球性能越好；4）坐标表示法：用纵坐标表示起球数、横坐标表示摩擦时间的起球曲线来分析起球程度及起球形成与脱落的速率。

结果表明采用不同的仪器及测试方法进行起毛起球测定，会有不同的评定结果，纺织企业应根据客户要求采取相应的测试方法。

下面介绍国内外纺织品起毛起球测试方法及仪器。

国内纺织品起毛起球测试1 测试标准及条件目前国内对纺织品起毛起球测试方法的标准主要有三种：1）GB/T4802.3—1997《织物起球试验方法——起球箱法》，测试条件，不受压力；2）GB/T4802.2—1997《织物起球试验方法——马丁代尔法》，测试条件，受轻微压力；3）GB/T4802.1—1997《织物起球试验方法——圆轨迹起球法》，测试条件，受轻微压力。

2 测试仪器国内纺织品起毛起球测试仪器主要分为：起球箱起球仪（参考YG511系列滚箱式起球仪---温州际高检测仪器有限公司研发）马丁代尔起球仪（参考YG401E型马丁代尔耐磨仪---温州际高检测仪器有限公司研发）圆轨迹起球仪三种（参考YG502型织物起毛起球仪---温州际高检测仪器有限公司研发）3 测试原理1）起球箱法：在可旋转、内壁粗糙的滚箱内，织物包于芯棒上，在箱中翻滚一定的次数后，与标准实物样品或其照片对比评级；2）马丁代尔法：织物在软垫条件下，经磨料研磨一定次数后与标准实物样品或其照片对其评级；3）圆轨迹起球法：织物在软垫条件下，经尼龙刷摩擦规定次数后，在一定光照下与标准实物样品或其照片对比评级。

国外纺织品起毛起球测试1 测试标准国外纺织品起毛起球测试标准有很多，其常用标准有：美国试验与材料协会标准ASTM、日本工业标准、德国标准DIN、英国标准BS、国际标准ISO等。

织物起毛起球测试实验分析1、织物起毛起球研究的发展过程1. 1 起毛起球过程织物在服用过程中, 不断受到多种外力的摩擦作用, 在明显损坏前, 产生起毛起球现象。

织物的起毛起球过程可分为3个阶段: 起毛、纠缠成球、毛球脱落。

有些资料认为分4 个阶段: 毛茸的形成, 毛茸的纠缠, 毛球形成以及由于摩擦、洗涤等作用使毛球脱落。

1. 2 起毛起球机理织物表面的纤维受外部的摩擦作用, 首先被拉出形成圈环和绒毛, 即起毛阶段。

对短纤维而言, 当外部摩擦力大于纤维在纱内的抱合力时, 绒毛被拉出, 绒毛达到一定长度后, 相互纠缠成球, 随着绒毛的进一步缠结, 球体逐渐变紧, 当球体所受的摩擦负荷大于绒毛受到的来自纱线中的摩擦阻力时, 绒毛从纱线中抽拔出来, 球体脱落。

1. 3 起毛起球的影响因素1. 3. 1 纤维性能与纱线结构主要包括纤维的卷曲性、纤维细度、纤维长度、纱线捻度、纱线表面光洁度、纱线强力、抗弯性及耐磨性等对织成织物起球性能的影响, 目前以上因素对织物起球的影响已有大量的报道, 研究已经比较充分。

1. 3. 2 织物的组织结构到目前为止, 主要是研究织物的紧密性、表面平整性以及其他因素对织物起球的影响。

织物组织不同对织物的起毛起球影响很大, 比如平纹织物的交织点较多, 因此较斜纹织物不易起毛起球, 缎纹的抗起毛起球性最差, 针织物比机织物易起球。

1. 3. 3后整理提高织物抗起毛起球性的后整理措施主要表现在以下几方面。

( 1)染整工艺: 纱线或织物经染色及整理以后, 抗起毛起球性将产生较大的变化, 这与染料、助剂、染整工艺条件有关。

( 2)用有机胺或无机强碱对涤纶进行腐蚀, 降低纤维强力, 此法虽有效但不易控制。

( 3)强化烧毛工艺和热定形工艺, 其缺点是容易使织物失去丰满特性, 从而引起手感板硬粗糙。

( 4) 采用生物酶整理。

用纤维素酶改善棉织物表面, 以达到持久的抗起毛起球性, 并增加织物的光洁度和柔软度。

起毛起球测试 ASTM D35141.范围1.1 该方法适用于判断织物对起球和其它一些表面织疵,诸如毛羽等形成的抵抗能力。

在测试时，需要将一人造橡胶摩擦垫固定在耐磨仪上测试。

通常，此法适用于各种针织物和梭织物。

2.定义2.1 抗起球：对织物表面起球的抵抗能力。

2.2 起球：露出在织物表面的单种或多种纤维由于纠缠而成束或成球状。

2.3 毛羽：织物表面突出的未纠缠的纤维末端。

3.测试原理3.1 正常磨损条件下织物表面的起球和其他相应的变化通过在实验室的测试仪上模拟实现。

测试样在经过水洗或干洗后，紧套在一有特定的机械性能的人造橡胶上，在设定条件下摩擦。

对照一有标明级别的布卡或标准照片来评定织物起球的程度。

用5级（没起球）至1级（起球很严重）表示。

4.测试设备及标准物质4.1 万能耐磨仪：4.1.1 人造橡胶摩擦垫：安装在加压装置的平板下，两边用夹具夹紧，前面用带套住4.1.2 人造橡胶基垫：为此测试法特意设计，测试时，安装在试样支持架上4.1.3 斜纹布：65/35 涤纶/棉布，约166.5g/m2（5.0oz/yd2），中等粗糙，为摩擦垫准备。

4.1.4 砂纸，150#，为基垫准备4.1.5 橡胶圈, 内径50±1mm，外径61±1mm，保证测试样牢靠在试样支持架上4.2 试样刷，很小，刷去测试后测试样表面的摩松的纱纤 4.3 清洁溶剂，丙酮或相近的溶剂，用来清洗人造橡胶摩擦垫，平常橡胶垫用蒸馏水清洁即可。

注意： 所使用的溶剂可能有毒，请按要求使用、处理、保存和配制4.4 水洗/干洗设备（必要时）4.5 标准的实验室起球检测布：内部建立起球级别的布来检查（监测）机器的性能。

注意： 没有标准的布种，实验室根据实际情况选择适当的布种即可.4.6 评级灯箱，冷白荧光灯，釉成白色反光面，箱体黑色（具体要求请参照原版图示）4.7 评级标准板4.7.1 布样：一套或一系列的已做好测试的真实布板，从该测试样上可以知道起球或/和其它相应的变化（如起毛）。
