不同品牌电梯井道尺寸对比

S830JE宽轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M1000W10S-CO2050*2000 1600*1400 1400 4000 900*2100M1000W15S-CO 1500 4100 900*2100 M1000W17S-CO 1550 4200 900*2100S830JE深轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M1000D10S-CO2050*2500 1100*2100 1400 4000 900*2100M1000D15S-CO 1500 4100 900*2100 M1000D17S-CO 1550 4200 900*2100S830JE宽轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M0800W10S-CO1800*2000 1350*1400 1400 4000 800*2100M0800W15S-CO 1500 4100 800*2100 M800W17S-CO 1550 4200 800*2100S830JE深轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M0800D10S-CO2050*2150 1100*1700 1400 4000 900*2100M0800D15S-CO 1500 4100 900*2100 M0800D17S-CO 1550 4200 900*2100M300宽轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M1000W10S-CO2200*1800 1600*1400 1300 3750 900*2100M1000W15S-CO 1400 3900 900*2100 M1000W17S-CO 1500 3950 900*2100M300深轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M1000D10S-CO1800*2500 1100*2100 1400 3750 800*2100M1000D15S-CO 1500 3900 800*2100 M1000D17S-CO 1550 3950 800*2100M300宽轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M0800W10S-CO1950*1800 1350*1400 1300 3750 800*2100M0800W15S-CO 1400 3900 800*2100 M800W17S-CO 1500 3950 800*2100M300深轿厢规格井道尺寸（宽*深）轿厢尺寸（宽*深）PD OH 厅门尺寸（宽*高）M0800D10S-CO1800*2050 1100*1650 1300 3750 800*2100M0800D15S-CO 1400 3900 800*2100 M0800D17S-CO 1500 3950 800*2100。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）1、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s3、轿厢、井道、机房的型式与尺寸：一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表住宅楼电梯的轿厢、井道、机房的型式与尺寸见表三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。

4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架. 6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

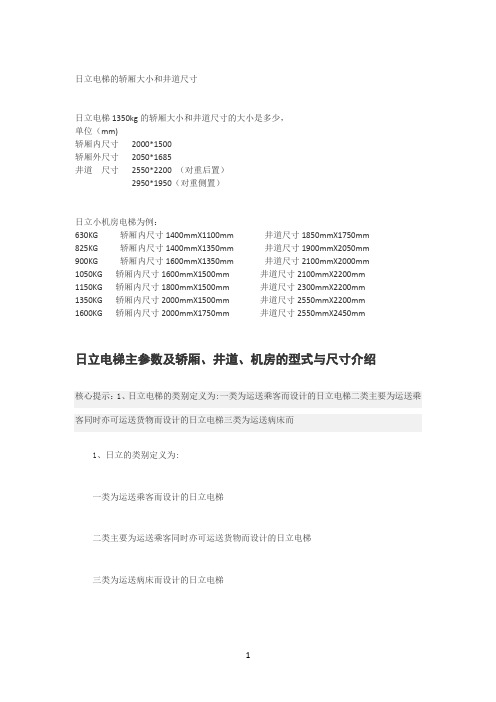

日立电梯的轿厢大小和井道尺寸日立电梯1350kg的轿厢大小和井道尺寸的大小是多少，单位（mm)轿厢内尺寸2000*1500轿厢外尺寸2050*1685井道尺寸2550*2200 （对重后置）2950*1950（对重侧置）日立小机房电梯为例：630KG 轿厢内尺寸1400mmX1100mm 井道尺寸1850mmX1750mm825KG 轿厢内尺寸1400mmX1350mm 井道尺寸1900mmX2050mm900KG 轿厢内尺寸1600mmX1350mm 井道尺寸2100mmX2000mm1050KG 轿厢内尺寸1600mmX1500mm 井道尺寸2100mmX2200mm1150KG 轿厢内尺寸1800mmX1500mm 井道尺寸2300mmX2200mm1350KG 轿厢内尺寸2000mmX1500mm 井道尺寸2550mmX2200mm1600KG 轿厢内尺寸2000mmX1750mm 井道尺寸2550mmX2450mm日立电梯主参数及轿厢、井道、机房的型式与尺寸介绍核心提示：1、日立电梯的类别定义为:一类为运送乘客而设计的日立电梯二类主要为运送乘客同时亦可运送货物而设计的日立电梯三类为运送病床而1、日立的类别定义为:一类为运送乘客而设计的日立电梯二类主要为运送乘客同时亦可运送货物而设计的日立电梯三类为运送病床而设计的日立电梯一类、二类日立电梯与三类日立电梯的主要区别在于日立电梯的轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘日立电梯的客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的日立电梯五类杂物日立电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、日立电梯的主参数：日立电梯的主参数是指电梯的额定载重量和额定速度。

日立电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s4、日立电梯轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

品牌要求:电梯参数表a.以上参数投标人需自行现场工勘，具体以现场土建结构实际情况为准。

b.由于本项目为外墙增加电梯，电梯底坑和原楼层连接部分敲墙及门洞修补，以及所产生的装修费用，投标人应综合考虑在投标报价中。

C.井道下部采用钢筋混泥土贴花岗岩，上部采用钢结构加中空夹胶钢化镀膜玻璃，投标人投标报价时还应包含井道施工、电气、监控等所需产生的费用。

2.1电梯主要技术要求客梯技术规格表注：以上所有电梯配件要求作防锈处理。

表中“由中标人提供式样供招标人选择”的项目，中标人所提供式样至少不得少于三种，上述内容各投标人在投标时无需提供，由中标单位（即本项目承包人）电梯采购提供时提供，图片要求清晰，并配以使用材质说明，并要求每台电梯分别说明。

发纹不锈钢厚度为2L2mm。

2.2技术要求工作情况（1）中标人提供的产品及服务须适应本标书中前述“总体要求”所有条款,并运转顺利、正常、可靠。

（2）中标设备必须是目前制造商的先进产品。

（3）可靠性要求：要求连续工作每天24小时，全年365天。

正常使用寿命期要求10万小时以上。

单台电梯在质保期内出现重大故障的，该台电梯免费延长质保期一年。

（4）在确定认可的材质、工艺要求前提下，其外观质量和舒适感应有可比性的优越。

2.2.1主要部件配置要求（应包括但不仅限于或更优于下列条件）（1）垂直客、货梯：1）电梯主驱动系统为整机原装产品；2）电梯控制柜为国内整柜组装产品，要求微机控制板、变频器等等主要部件为电梯原品牌产品；3）电梯门保护系统（光幕保护）；4）电梯门机系统要求不低于国内知名品牌合资产品。

（2）自动扶梯：1）扶梯主驱动系统为国内知名品牌产品；2）扶梯控制柜为电梯品牌整机原装产品；（3）如为进口件则必须提供：a、原产地出厂合格证；b、原产地装箱清单；c、原产地船运单；d、中国海关报关证明文件；e、中国商检检验合格等证明文件。

223垂直客、货梯基本功能中标人提供的电梯应包括但不仅限于或更优于下列配置要求，当中标人推荐的其它合适的功能可能被接受。
