《模拟电子技术》模拟题1一、判断（10分）1、以自由电子导电为主的半导体称为N型半导体。

（）2、模拟信号的特点是信号在时间和幅度上均是连续的。

（）3、PN结具有单向导电特性。

（）4、差动放大电路结构可以抑制零点漂移现象。

（）5、交流放大器工作时，电路中同时存在直流分量和交流分量，直流分量表示静态工作点，交流分量表示信号的变化情况。

（）6、单管共发射极放大电路的集电极和基极相位相同。

（）7、直流负反馈不能稳定静态工作点。

（）8、晶体二极管击穿后立即烧毁。

（）9、采用集成电路和R,C元件构成的电路称为无源滤波电路。

（）10、集成稳压器79XX系列输出的是正向电压。

（）二、选择（10分）1、P型半导体是在本征半导体内掺杂( )价元素。

A、3B、5C、2D、42、稳压管工作于 ( )状态下，可以稳定电压。

A、正偏导通B、反偏截止C、反向击穿3、三极管放大的外部条件 ( )。

A、正偏导通，反偏截止B、正偏截止，反偏导通C、正偏导通，反偏导通D、正偏截止，反偏截止4、既能放大电压，也能放大电流的电路 ( )。

A、共发射极B、共集电极C、共基级D、以上均不能K越大，表明电路（）。

5、共模抑制比CMRA、放大倍数越稳定；B、交流放大倍数越大；C、抑制温漂能力越强；D、输入信号中的差模成分越大。

6、放大电路中为增大输入电阻应引入（）反馈，为稳定输出电压应引入（）反馈，为稳定输出电流应引入（ ）反馈，为减小输出电阻，应引入（ ）反馈。

A 、电压 B 、电流 C 、串联 D 、并联 7、振荡电路中其振荡频率特别稳定的是（ ）。

A 、RC 振荡电路B 、LC 振荡电路 C 、石英晶体振荡电路三、在图1所示的电路中，已知输入信号u i =5sin ωt V,试画出输出电压u o1和u o2的波形，设二极管为理想二极管。

（每题10分，共20分）R(a )(b )t图1四、简答题（每题5分，共10分）1.简述正弦波发生电路的组成结构、相位条件、幅度条件，以及起振条件。

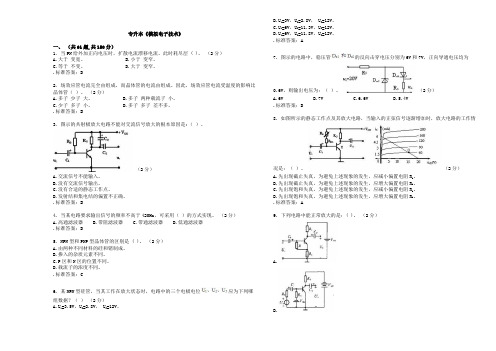

专升本《模拟电子技术》一、（共61题,共150分）1. 当PN给外加正向电压时，扩散电流漂移电流。

此时耗尽层 ( )。

（2分）A.大于变宽。

B.小于变窄。

C.等于不变。

D.大于变窄。

.标准答案：D2. 场效应管电流完全由组成，而晶体管的电流由组成。

因此，场效应管电流受温度的影响比晶体管（）。

（2分）A.多子少子大。

B.多子两种载流子小。

C.少子多子小。

D.多子多子差不多。

.标准答案：B3. 图示的共射极放大电路不能对交流信号放大的根本原因是:（）。

（2分）A.交流信号不能输入。

B.没有交流信号输出。

C.没有合适的静态工作点。

D.发射结和集电结的偏置不正确。

.标准答案：B4. 当某电路要求输出信号的频率不高于420Hz，可采用（）的方式实现。

（2分）A.高通滤波器B.带阻滤波器C.带通滤波器D.低通滤波器.标准答案：D5. NPN型和PNP型晶体管的区别是 ( )。

（2分）A.由两种不同材料的硅和锗制成。

B.掺入的杂质元素不同。

C.P区和N区的位置不同。

D.载流子的浓度不同。

.标准答案：C6. 某NPN 型硅管，当其工作在放大状态时，电路中的三个电极电位应为下列哪组数据？（）（2分）A.U1=3.5V，U2=2.8V， U3=12V。

B.U1=3V，U2=2.8V， U3=12V。

C.U1=6V，U2=11.3V，U3=12V。

D.U1=6V，U2=11.8V，U3=12V。

.标准答案：A7. 图示的电路中，稳压管的反向击穿电压分别为6V和7V，正向导通电压均为0.6V，则输出电压为：（）。

（2分）A.6VB.7VC.6.6VD.5.4V.标准答案：D8. 如图所示的静态工作点及其放大电路，当输入的正弦信号逐渐增加时，放大电路的工作情况是：（）。

（2分）A.先出现截止失真，为避免上述现象的发生，应减小偏置电阻Rb。

B.先出现截止失真，为避免上述现象的发生，应增大偏置电阻Rb。

C.先出现饱和失真，为避免上述现象的发生，应减小偏置电阻Rb。

模拟电子技术辅导材料《模拟电子技术》课程教学的主要内容和基本要求 课程结构●主要内容和基本要求一、总体要求掌握以下方面的内容1.简单直流电路的基本分析方法。

2.用图解法和微变等效电路法分析非线性电路。

3.基本放大器、多级放大器及负反馈放大器的分析。

4.集成运放和集成功放电路的分析。

5。

正弦波振荡电路的分析与应用.6。

直流稳压电源的分析与应用。

二、各部分内容要求：（一）半导体管1.掌握二极管的结构、符号、伏安特性及其单向导电性，注意其开关特性的分析。

2.掌握三极管的电流分配关系、特性曲线和等效电路.熟悉三极管放大的外部条件,了解三极管的主要参数。

3、熟练掌握二、三极管电路的分析方法（二）基本（单级)放大器1。

熟悉基本放大电路的组成和性能指标。

2。

熟练掌握三种基本组态(共发、共射、共集）放大电路的结构特点、分析方法和性能指标特点。

静态工作点是直流量，必须由直流通道求取；输入电阻、输出电阻、电压放大倍是交流量，必须由交流通道求取。

3。

熟练掌握用等效电路分析法分析计算基本放大电路和分压式放大电路的静态工作点、输入电阻、输出电阻、电压放大倍数等参数.（三）多级放大器1。

熟悉多级放大电路的组成和性能指标。

2。

掌握多级放大器的耦合方式及优缺点。

2。

掌握直流放大器及差动放大器的特点。

3.熟悉多级放大器的增益的计算.(四）反馈放大器1。

熟悉四种反馈组态的判断。

2。

掌握四种反馈组态对放大电路工作性能的影响。

3。

熟悉深度负反馈放大电路的分析方法并能近似估算电压放大倍数.4.能根据输入及输出要求引相应的负反馈.（五)集成运算放大电路及其运用1。

熟悉差动放大电路、恒流源式差动放大器的电路结构.2.掌握差动放大电路、恒流源式差动放大器的静态工作点、输入、输出电阻、电压放大倍数的计算。

3.掌握线性集成运放的特点.4。

熟悉集成运放的线性应用（1）掌握以下放大器的构成同相比例运放、反相比例运放、加法器、减法器、跟随器。

（2)熟练计算上述放大器的输入电压与输出电压的关系或电压放大倍数。

专升本模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，通常用来放大信号的元件是：A. 电阻B. 电容C. 电感D. 二极管答案：D2. 下列哪个不是运算放大器的基本应用？A. 放大器B. 滤波器C. 振荡器D. 整流器答案：D3. 理想运算放大器的输入电阻是：A. 有限值B. 无穷大C. 零D. 非线性答案：B4. 在模拟电路中，信号的频率响应通常用以下哪种曲线表示？A. 波特图B. 奈奎斯特图C. 相位图D. 频率响应图答案：A5. 模拟信号的调制过程不包括以下哪一步？A. 载波生成B. 信号放大C. 信号与载波的乘法D. 信号解调答案：D6. 以下哪个元件不适用于模拟信号的整流？A. 二极管B. 晶体管C. 运算放大器D. 电容答案：C7. 在模拟电路设计中，通常用来隔离不同电路部分的元件是：A. 电阻B. 电容C. 电感D. 运算放大器答案：B8. 模拟电路中的反馈通常分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 以上都是答案：D9. 模拟电路中的噪声通常来源于：A. 电源B. 环境C. 元件D. 以上都是答案：D10. 模拟电路中，信号的放大倍数通常由以下哪个参数决定？A. 电阻值B. 电容值C. 电感值D. 以上都不是答案：A二、填空题（每题2分，共20分）1. 运算放大器的输出电压与输入电压之间的关系可以用公式________表示。

答案：Vout = A * (V+ - V-)2. 在模拟电路中，为了减少噪声，通常采用________技术。

答案：屏蔽3. 模拟信号的调制过程包括载波生成、信号放大和________。

答案：信号与载波的乘法4. 理想运算放大器的带宽是________。

答案：无穷大5. 在模拟电路中，信号的衰减可以通过________来实现。

答案：电阻6. 模拟电路中的正反馈通常用于实现________。

答案：振荡器7. 模拟信号的整流通常使用________。

《电子类综合》专升本考试大纲（模拟电子技术局部）一、半导体二极管(8分)掌握：半导体二极管根本应用电路。

二、放大电路根底(15分)掌握：1.共射、共集放大电路静态工作点的近似估算;2.共射、共集放大电路电压放大倍数、输入输出电阻的分析及计算。

三、负反应放大电路(12分)掌握：1.正反应、负反应的判断;2.反应组态(类型)的判断;四、比例运算电路(15分)掌握：比例运算电路、加减运算电路的工作原理及输入、输出的运算关系。

五、参考教材《模拟电子技术根底》杨明欣高等教育出版社脉冲与数字电路局部(共50分)一、数字电路根底知识(10分)二、八、十、十六进制数的相互转换(掌握)二、逻辑代数根底(10分)1.逻辑函数及其表示方法(了解)2.公式法化简逻辑函数(掌握)3.卡洛图法化简逻辑函数(掌握)三、组合逻辑电路(10分)1.常用集成组合逻辑器件的原理、结构及应用(加法器、编码器、译码器、数据选择器);(掌握)2.组合逻辑电路分析(中规模集成器件构成的组合逻辑电路)。

(掌握)3.组合逻辑电路设计(中规模集成器件实现组合逻辑函数，采用代数法或降维图法)。

(掌握)四、集成触发器(10分)1.钟控触发器(R-S、D、J-K、T、T’) (了解)2.边沿触发器(D、 J-K) (掌握)4.不同类型触发器的相互转换。

(掌握)五、时序逻辑电路(10分)1.同步时序逻辑电路分析(小规模同步时序逻辑电路，中规模集成器件实现的时序逻辑电路)。

(掌握)2.同步时序逻辑电路设计(中规模集成器件实现的时序逻辑电路)。

(掌握)3.集成移位存放器74LS194、集成计数器(74LS161、74LS160、74LS191)原理及应用。

(掌握)六、参考教材1.《数字逻辑设计根底》何建新，高胜东高等教育出版社七、主要题型1.单项选择题、填空题;2.逻辑函数化简题(公式法、卡诺图法);3.触发器电路分析及画时序波形题;4.组合逻辑电路和时序逻辑电路设计题;5.组合逻辑电路和时序逻辑电路分析题。

模电知识点总结专升本一、基本概念与原理模拟电子技术定义：模拟电子技术是指用电子器件制作的用来处理、传输、采集模拟信号的技术。

模拟信号与数字信号：模拟信号是连续变化的信号，可以用连续的函数来表示；数字信号是非连续的信号，只能取有限个值，用数值来表示。

信号的幅频特性：信号的幅频特性是指信号在传输过程中的幅度与频率的关系。

二、基本器件与电路二极管：具有非线性特性的电子器件，主要用于整流、放大、开关等电路中。

晶体管：可以放大电信号的器件，种类有NPN型和PNP 型两种，广泛应用于放大、开关、振荡电路中。

电容器：储存电荷的器件，主要用于滤波、耦合、定时等电路中。

变压器：变换交流电压的器件，主要用于功率增益、隔离等电路中。

三、半导体基础知识本征半导体：完全纯净的，没有杂质的半导体，具有较弱的导电能力且易受温度影响。

n型半导体与p型半导体：在本征半导体中插入不同元素形成的半导体类型，具有不同的载流子特性。

PN结：将p型半导体与n型半导体制作在同一片硅片上形成的结构，是半导体二极管的基础。

四、放大电路与反馈放大器基本原理：放大器用于放大信号的幅度，是模拟电子技术中的重要器件。

反馈电路概念及应用：反馈是将放大电路中的输出量（电流或电压）的一部分或全部通过一定方式作用到输入回路以影响放大电路输入量的过程。

反馈的类型包括电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈，用于减小非线性失真和噪声。

五、滤波器有源滤波器与无源滤波器的区别：有源滤波器由集成运放和R、C 组成，具有不用电感、体积小、重量轻等优点；而无源滤波器则主要由无源元件R、L和C组成。

六、其他重要概念与定理戴维南定理：一个含独立源、线性电阻和受控源的二端电路，对其两个端子来说都可等效为一个理想电压源串联内阻的模型。

这些知识点是模电专升本考试中的重要内容，理解和掌握这些知识点对于成功应对考试和深入学习模拟电子技术都至关重要。

同时，也要注意结合实际应用和实践经验，加深对知识点的理解和应用能力。

模电专升本知识点总结一、模拟电子技术的基本原理1. 模拟信号与数字信号在模拟电子技术中，信号是一种信息传递的载体，它可以分为模拟信号和数字信号两种类型。

模拟信号是连续的信号，在时间和数值上都是连续变化的。

数字信号则是用离散的数值来表示的信号，信号在时间和数值上都是离散变化的。

模拟电子技术主要处理模拟信号的相关内容。

2. 信号的幅频特性信号的幅频特性是指信号在传输过程中的幅度与频率的关系。

在模拟电子技术中，需要了解信号的频谱分布、频率响应等相关知识，以便进行信号处理和传输。

3. 信号的失真与补偿信号在传输过程中容易受到各种因素的影响而造成失真，比如传输线损耗、噪声干扰等。

因此，需要了解信号失真的原因和补偿方法，以保证信号质量。

4. 放大器的基本原理放大器是模拟电子技术中重要的器件，用于放大信号的幅度。

放大器的基本原理包括放大器的基本结构、工作原理、参数计算等内容。

5. 滤波器的基本原理滤波器是用于对信号进行滤波处理的器件，它可以帮助信号去除不需要的频率成分。

在模拟电子技术中，需要了解不同类型的滤波器的工作原理和应用。

二、模拟电子技术的基本器件1. 二极管的基本特性二极管是模拟电子技术中最基本的器件之一，它具有整流、开关等多种功能。

了解二极管的基本特性对于模拟电子技术的学习至关重要。

2. 晶体管的基本特性晶体管是模拟电子技术中最重要的三极管之一，它具有放大、开关等多种功能。

掌握晶体管的工作原理和参数计算对于模拟电子技术的学习至关重要。

3. 操作放大器的基本特性操作放大器是模拟电子技术中常用的放大器器件，它具有高输入阻抗、低输出阻抗等特性。

了解操作放大器的基本特性对于模拟电子技术的应用至关重要。

4. 电容和电感的基本特性电容和电感是模拟电子技术中常用的电子元件，它们具有存储电荷、存储能量等功能。

了解电容和电感的基本特性对于模拟电子技术的学习至关重要。

三、模拟电子技术的基本电路1. 放大电路放大电路是模拟电子技术中常见的电路，它可以将输入信号放大到需要的幅度。

《模拟电子技术》复习题（专升本）一、填空题1、P型半导体中的多数载流子是。

2、三极管放大电路共有三种组态分别是, 和共基极放大电路。

3、在NPN型单管共射放大电路中，静态工作点过高容易产生失真。

4、三极管工作在放大状态必须满足的外部条件为正偏，反偏。

5、在杂质半导体中，多数载流子的浓度主要取决于。

6、双极型晶体管为型控制器件，而场效应管为型控制器件。

7、电流负反馈使输出电阻增大，稳定的输出量是。

8、半导体材料含有两种载流子，分别为和自由电子。

9、在NPN型单管共射放大电路中，静态工作点过低容易产生失真。

10、三极管工作在放大状态必须满足的内部条件为薄且较低。

11、工作在放大区的某三极管，如果当IB从12uA增大到22uA时，IC从1mA变到2mA,那麽它的B值约为。

12、在杂质半导体中，少数载流子的浓度主要取决于。

13、外加反向电压时，PN结的空间电荷区会。

14、差动放大电路理想状况下要求两边完全对称，因为差动放大电路对称性愈好，对零漂抑制效果越。

15、振荡电路的平衡条件为，正反馈才能保证振荡电路相位平衡条件。

16、半波整流电路电阻负载时，理想二极管承受的最高反压是。

二、选择题1、一个平衡PN结，用导线将P区和N区连起来，而导线中（）。

A 有微弱电流B 无电流C 有瞬间微弱电流D 有瞬间强电流2、晶体管在大电流工作时，随Ic的增加B值将（）。

A 增加B 下降C 无规律变D 不变3、关于理想运算放大器的错误叙述是（）。

A 输入阻抗为零，输出阻抗也为零B 输入信号为零时，输出处于零电位C 频带宽度从零到无穷大D 开环电压放大倍数无穷大4、在放大电路中，测得某三极管的三个电极的静态电位分别为0V,—10V,—9.3V,则此三极管是（）。

A NPN型硅管B NPN型锗管C PNP型硅管D PNP型锗管5、放大电路产生零点漂移的主要原因是（）。

A 环境温度变化引起参数变化B 增益太大C 采取了直接耦合方式D 外界干扰6、当温度升高时，二极管反向饱和电流将（ ）。
