三、作业

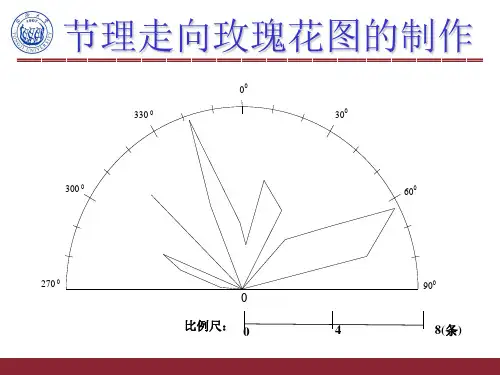

绘制天平山节理（表2)走向玫瑰花 表3是根据天平山8号观测点的节理测量资料（表2） 按方位间隔加以整理的结果，对其中尚未统计整理 的，应补充整理填入表3中，然后根据整理后的表3中 节理资料作节理走向玫瑰花图。
编制节理极点图和等密图
一、目的要求 学习、掌握节理极点图和等 密图的编制和分析
二、说明
（一）节理极点图的编制 极点图通常是在施密特网上编制的，1.施密特 网的结构： $圆周方位表示倾向（由0°-360°） $半径方向表示倾角，由圆心到圆周为0°90°。
施密特网和赖特网
2.作图方法：
把透明纸蒙在网上，标明北方，当确定某 一节理倾向后，再转动透明纸至东西向或南北 向直径上，依其倾角定点，该点称极点，即代 表这条节理的产状。
为避免投点时转动透明纸，可用极等面积 投影网（赖特网）。
3.赖特网的结构： （图26） ★放射线表示倾向（0°－360°），★同心 圈表示倾角（由圆心到圆周为0°－90）。
赖特网的作图方法： 一节理产状为NE20°∠70°，用透明 纸蒙在网上，则以北为0°，顺时针数20° 即倾向，再由圆心到圆周数70°（即倾 角）定点，为节理法线的投影，该点就代 表这条节理的产状（图26a点）。
NE20°∠7 0°节理的 极点投影
若产状相同的 节理有数条，则 在点旁注明条数 （图26b点）。
有时，为了区 分不同力学性 质、不同规模、 不同矿化的节理 与褶皱、断层的 关系，可分别作 图。
相同的节 理有数 条，则在 点旁注明 条数
（二）节理等密图的编制
等密图是在极点图的基础上编制的。
其编制步 骤如下： 1、在透明纸极点图上作方格网（或在透明纸极 点图下垫一张方格纸），平行E-W、S-N线，间 距等于大圆半径的1/10（图27）。
2、用密度计统计节理数
（1）工具 中心密度计是中间 有一小圆的四方形胶板，小 圆半径是大圆半径的1/10； 边缘密度计是两端有两个小 圆的长条胶板，小圆半径也 是大圆半径的1/10，两个小 圆圆心连线，其长度等大圆 直径，中间有一条纵向窄 缝，便于转动和来回移动 （图27）。
（2）统计 先用中心密度计从左到右，由上到下，顺次统计小圆 内的节理数（极点数），并标注在每一方格“十”中心，即小圆中 心上； 边缘密度计统计圆周附近残缺小圆内的节理数，将两端加起 来（正好是小圆面积内极点数），记在有“十”中心的那一个残缺 小圆内，小圆圆心不能与“十”中心重合时，可沿窄缝稍作移动和 转动。
如果两小圆中心均在圆周，则在圆周的两个圆心上都记上 相加的节理数。
有时，可根据节理产状特征，只统计密集部位极点，稀疏零散极 点可不进行统计。
（3）连线 统计后， 大圆内每一小方格 “十”中心上都注上了 节理数目，把数目相 同的点连成曲线（方 法与连等高线一 样），即成节理等值 线图（图28）。
一般是用节理数的百分比来表 示。
小圆面积是大圆面积的1%，其 节理数应成比例。
如大圆内的节理数 为60条，某一小圆内的节理数为6 条，则该小圆内的节理比值相当于 1%。
在连等值线时，应注意圆周上 的等值线，两端具有对称性（图 29）。
（4）整饰 （图30是400条节理编制 的等密图）。
（三）分析 图上清楚地看出有两组节理： 第1组走向NE60°，倾角直立；第2 组走向SE120°，倾角直立；1与2构 成“X”共轭节理系。
然后结合节理所 处的构造部位，分析节理与有关构造 之间的关系及其形成时的应力状态。
等密图的优点是节理产状要素都 能得到反映，尤其反映出节理的优势 方位，缺点工作量较大。
但现在用解 决此问题极为简单尔方便。
。
