02-编制节理玫瑰花图及节理极点图和等密度图-2016-03

（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
节理玫瑰花图的分析
四川峨眉挖断山地质构造略图
某工程区裂隙玫瑰花图
1）每一花瓣愈长，表 明该方位角内出现节
理数目愈多；花瓣愈
宽，说明节理方向的 变化范围愈广。 2）以垂直河流方向的 节理最发育，且倾向
河流下游者居多，据
此可了解勘察区岩体 节理的发育规律。
作
业

根据表10-2节理测定的产状资料，编制节理走向 玫瑰花图及倾向玫瑰花图和倾角玫瑰花图，并进 行分析。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
表2是将表1的天平山8号观测点的节理测量资料按方位间
隔加以整理的结果，对其中尚未统计整理的组，应依表1的数 据补充整理填入表2，然后根据整理后的表2节理资料作节理走 向玫瑰花图及倾向玫瑰花图。
表2
天平山8号观测点节理统计资料
6
22.2°
10 16
304.2° 314.8°
2、确定作图比例尺
●根据作图的大小和各组节理数目，选取一定长度的线 段代表一条节理， ●以等于或稍大于按比例尺表示的、数目最多的一组节 理的线段的长度为半径，作半圆，过圆心作南北线及东西线， 在圆周上标明方位角（图）。

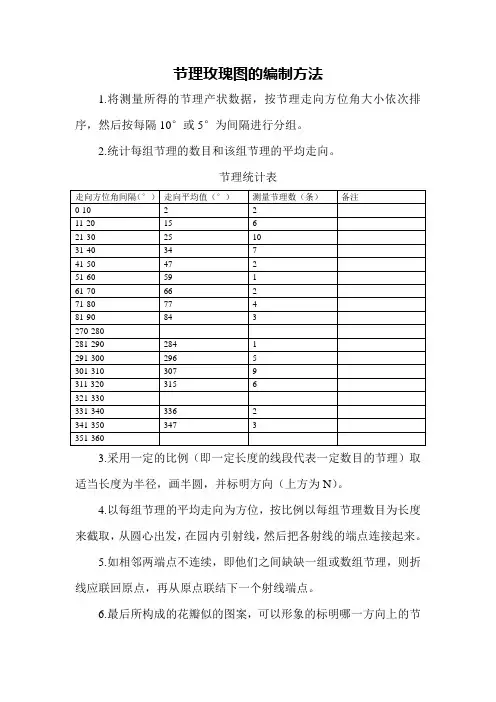

节理玫瑰花图的编制

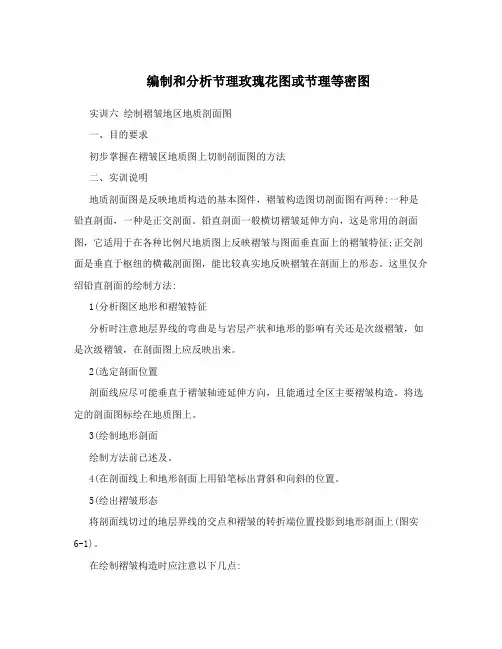

编制和分析节理玫瑰花图
一、目的要求
1、整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图反映的构造意义。
二、说明
（一）绘制节理走玫瑰花图的方法
1、资料的整理
将节理走向，换算成北东和北西方向，然后按其走向方位
角的一定间隔分组。 分组间隔大小依作图要求及地质情况而定，一般采用5°或 10°为一间隔，如分成0°－9°、10°－19°……。习惯上把 0°归入0°－9°内，10°归入10°－19°组内，以此类推。 然后统计每组的节理数目，计算出每组节理平均走向，如 0°-9°组内，有走向为6°、5°、4°三条节理，则其平均走 向为5°。把统计整理好的数值填入表中（如表）。
（二）绘制节理倾向玫瑰花图的方法
按节理倾向方位角分 组，求出各组节理的平均 倾向和节理数目，用圆周 方位代表节理的平均倾向， 用半径长度代表节理条数，
作法与节理走向玫瑰花图
相同，只不过用的是整个 圆而已。
（三）绘制节理倾角玫瑰花图的方法
按上述节理倾向方位角分组，求出每组的平均倾角，然后 用节理的平均倾向和平均倾角作图，圆半径长度代表倾角,由圆 心至圆周从0°-90°,找点和连线方法与倾向玫瑰花图相同。 倾向、倾角玫瑰花图一 般重叠画在一张图上。作图 时，在平均倾向线上，可沿 半径按比例找出代表节理数 和平均倾角的点，将各点连 成折线即得。图上用不同颜 色或线条加以区别（图）。
表10-2
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 13∠61 19∠76 20∠71 5∠81 22∠78 24∠73 46∠66 26∠81 27∠74 28∠78 30∠69 16∠78 14∠64 12∠70 20∠81 18∠66 24∠66 22∠63 32∠74 36∠66 38∠76 38∠70 36∠60 21∠68 22∠57 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78
