利用Stereonet绘制天平山8号节理玫瑰花图

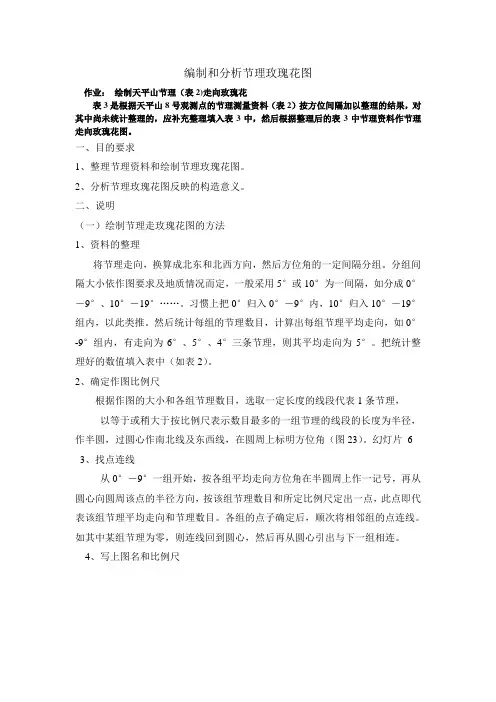

编制和分析节理玫瑰花图作业：绘制天平山节理（表2)走向玫瑰花表3是根据天平山8号观测点的节理测量资料（表2）按方位间隔加以整理的结果，对其中尚未统计整理的，应补充整理填入表3中，然后根据整理后的表3中节理资料作节理走向玫瑰花图。

一、目的要求1、整理节理资料和绘制节理玫瑰花图。

2、分析节理玫瑰花图反映的构造意义。

二、说明（一）绘制节理走玫瑰花图的方法1、资料的整理将节理走向，换算成北东和北西方向，然后方位角的一定间隔分组。

分组间隔大小依作图要求及地质情况而定，一般采用5°或10°为一间隔，如分成0°－9°、10°－19°……。

习惯上把0°归入0°－9°内，10°归入10°－19°组内，以此类推。

然后统计每组的节理数目，计算出每组节理平均走向，如0°-9°组内，有走向为6°、5°、4°三条节理，则其平均走向为5°。

把统计整理好的数值填入表中（如表2）。

2、确定作图比例尺根据作图的大小和各组节理数目，选取一定长度的线段代表1条节理，以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径，作半圆，过圆心作南北线及东西线，在圆周上标明方位角（图23）。

幻灯片 6 3、找点连线从0°－9°一组开始，按各组平均走向方位角在半圆周上作一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所定比例尺定出一点，此点即代表该组节理平均走向和节理数目。

各组的点子确定后，顺次将相邻组的点连线。

如其中某组节理为零，则连线回到圆心，然后再从圆心引出与下一组相连。

4、写上图名和比例尺（二）绘制节理倾向玫瑰花图的方法按节理倾向方位角分组，求出各组节理的平均倾向和节理数目，用圆周方位代表节理的平均倾向，用半径长度代表节理条数，作法与节理走向玫瑰花图相同，只不过用的是整个圆而已。

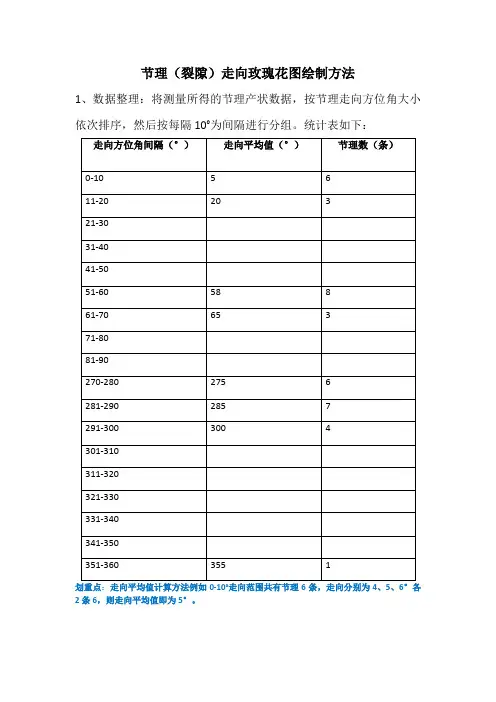

节理（裂隙）走向玫瑰花图绘制方法
1、数据整理：将测量所得的节理产状数据，按节理走向方位角大小依次排序，然后按每隔10°为间隔进行分组。

统计表如下：
划重点：走向平均值计算方法例如0-10°走向范围共有节理6条，走向分别为4、5、6°各2条6，则走向平均值即为5°。

2、绘制走向玫瑰花图
（1）在任意、半径的半圆上，画上刻度和磁北；
2-1 绘制底图
（2）将同一点或地区的裂隙按走上每隔5或10分组，统计每组内的裂隙数，求出每组的平均走向；（同1数据整理，不需重复）；（3）自中心沿半径引辐射直线，其长度代表每组裂隙的数量（长度比例任意取值），方位表示每组裂隙的平均走向方位角；
2-2 沿走向方位角绘制节理个数辐射直线（虚线）
（4）用直线把辐射线端点连起来，即得到走向玫瑰花图。

2-3 连接各辐射直线端点完成玫瑰花图绘制
划重点：如相邻两端点不连续，即他们之间缺一组或数组节理，则折线应连回原点，再从原点连接下一射线端点。

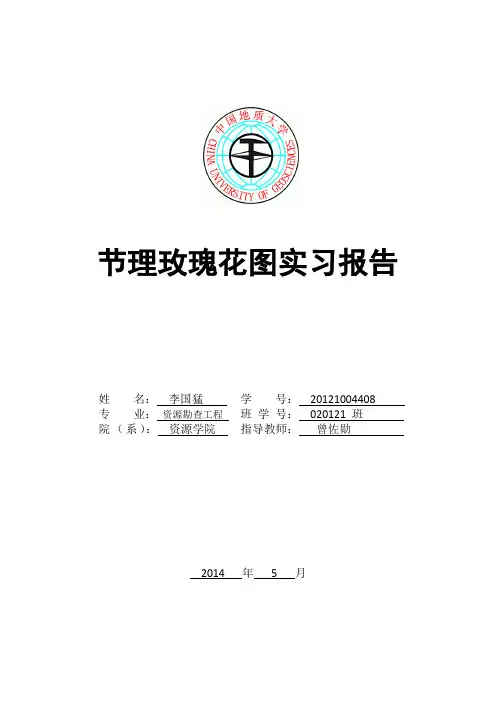

节理玫瑰花图实习报告
姓名：李国猛学号：20121004408
专业：资源勘查工程班学号：020121 班
院（系）：资源学院指导教师：曾佐勋
2014 年 5 月
利用Stereonet绘制天平山8号节理玫瑰花图
1.打开Stereonet软件，输入节理倾向、倾角数据。

为了便于以后对数据进行修改，将其导出为TXT格式并保存。

2.绘制节理走向玫瑰花图
导入节理数据，点击plot勾选rose dirgram，在右侧栏中将Format改为AD，结果如图：
点击View-Inspector设置玫瑰花的各项属性
更改后效果图：
3.绘制节理倾向玫瑰花图
导入节理数据，点击plot勾选rose dirgram，在右侧栏中将Format改为DD，结果如图：
按照同样的方法修改玫瑰图属性：
4.绘制节理极点图
导入节理数据，点击Calculation-Plots绘制节理极点图，如下：
修改属性，修改后如下：
5．绘制等密图
导入节理数据，点击Calculation-Plots绘制节理极点图，如下：
点击plot-contour-kamb，结果如图：
将，lines勾选项去掉：
修改属性：。

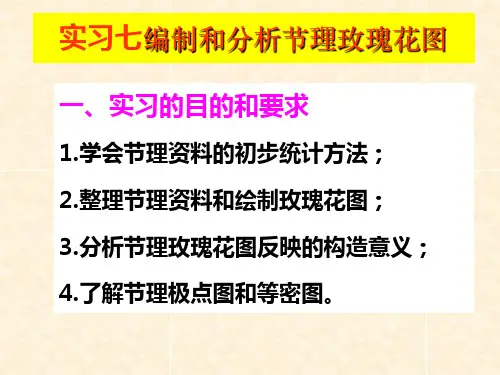

实训八编制和分析节理玫瑰花图或节理等密图一、目的要求1．整理节理资料掌握绘制节理玫瑰花图的内容、步骤和方法。

2．分析节理玫瑰花图反映的构造意义。

3．编制和分析节理极点图和等密图。

二、实训说明（一）绘制节理玫瑰花图节理玫瑰花图是根据在野外节理观测点上测得的节理资料编绘的，每个节理观测点编绘一幅。

它是节理统计的方法之一，作法简便，形象醒目，能比较清晰地反映出主要节理组的产状，有助于分析区域地质构造。

节理玫瑰花图可按节理的走向、倾向和倾角分别绘制。

节理走向玫瑰花图主要应用于节理倾角比较陡的地区，反映节理的走向方位；节理倾向玫瑰花图和节理倾角玫瑰花图一般是重叠绘制在同一张图上，主要应用于节理产状变化比较大的地区，结合反映节理的倾向和倾角。

1．绘制节理走向玫瑰花图的方法1）资料的整理将野外测得节理观测点上每条节理的走向,换算成北东和北西方向（如表1）,然后按方位角的一定间隔分组。

分组间隔大小依作图要求及地质情况而定,一般采用5°或10°为一间隔,如分成0°-9°,10°-19°……。

习惯上把0°归入0°-9°内,10°归入10°-19°组内,以此类推。

然后统计每组的节理数目,计算出每组节理平均走向,如0°-9°组内,有走向为6°,5°,4°三条节理,则其平均走向为5°。

把统计整理好的数值填入表中(如表2)。

2）确定作图比例尺及坐标根据作图的大小和各组节理数目,选取一定长度的线段代表1条节理,以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径,作半圆,过圆心作南北线及东西线,在圆周上标明方位角。

3）找点连线从0°-9°一组开始,按各组平均走向方位角在半圆周上作一记号,再从圆心向圆周该点的半径方向,按该组节理数目和所定比例尺定出一点,此点即代表该组节理平均走向和节理数目。
