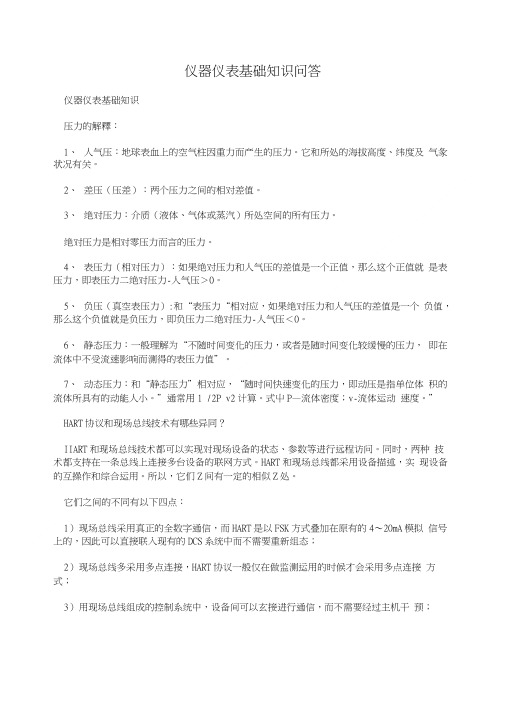

仪器仪表基础知识问答仪器仪表基础知识压力的解釋：1、人气压：地球表血上的空气柱因重力而产生的压力。
它和所处的海拔高度、纬度及气彖状况有关。
2、差压（压差）：两个压力之间的相对差值。
3、绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。
绝对压力是相对零压力而言的压力。
4、表压力（相对压力）：如果绝对压力和人气压的差值是一个正值，那么这个正值就是表压力，即表压力二绝对压力-人气压＞0。
5、负压（真空表压力）:和“表压力“相对应，如果绝对压力和人气压的差值是一个负值，那么这个负值就是负压力，即负压力二绝对压力-人气压＜0。
6、静态压力：一般理解为“不随时间变化的压力，或者是随时间变化较缓慢的压力，即在流体中不受流速影响而测得的表压力值”。
7、动态压力：和“静态压力”相对应，“随时间快速变化的压力，即动压是指单位体积的流体所具有的动能人小。
”通常用1 /2P v2计算。
式屮P—流体密度；v-流体运动速度。
”HART协议和现场总线技术有哪些异同？IIART和现场总线技术都可以实现对现场设备的状态、参数等进行远程访问。
同时，两种技术都支持在一条总线上连接多台设备的联网方式。
HART和现场总线都采用设备描述，实现设备的互操作和综合运用。
所以，它们Z间有一定的相似Z处。
它们之间的不同有以下四点：1）现场总线采用真正的全数字通信，而HART是以FSK方式叠加在原有的4〜20mA模拟信号上的，因此可以直接联入现有的DCS系统中而不需要重新组态；2）现场总线多采用多点连接，HART协议一般仅在做监测运用的时候才会采用多点连接方式；3）用现场总线组成的控制系统中，设备间可以玄接进行通信，而不需要经过主机干预；4）现场总线设备相对IIART设备而言，可以提供更多的诊断信息。
所以现场总线设备适川于高速的网络控制系统屮，而HART设备的优越性则体现在与现有模拟系统的兼容上。
智能压力/差压变送器较模拟变送器佇什么优越性？智能化仪表的优越性主要有：对仪表制造过程——简化调校过程、补偿传感器缺陷（如线性化、环境因索补偿等）、提高仪表性能、降低制造成木、可形成多参数复合仪表。
气动量仪培训资料一、概述QFB-A型浮标式气动量仪是将长度尺寸的变化转换成气体流量变化，然后通过浮标进行指示的一种测量仪器。
它与各种类型的气动测量头配合使用，可以完成机械加工中的多种测量。
如：长度、内径、外径、直线度、垂直度、同轴度、平面度、对称度和一些特殊的测量等等。
量仪本体的基本放大倍数一般有1000倍，2000倍，5000倍，10000倍。
二、工作原理浮标式气动量仪实质上是把被测量的尺寸变化转化为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标的位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。
量仪的测量原理通过孔为d的喷嘴端面与被测量表面间的间隙的空气流量Q与圆柱侧面积πds成函数关系：Q=fπds，当喷嘴孔径d固定不变时，流量Q仅与间隙s成函数关系：Q=fs，间隙s的变化意味着被测量尺寸的变化，当被测量尺寸减少时，间隙s增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测量尺寸。
三、仪器结构根据气动量仪各个组成部分作用不同，可以把气动量仪分为四个部分：空气过滤器；空气稳压器；指示部分；测量装置。
3.1 空气过滤器空气过滤器的主要用途是除去压缩空气中的水份、油份和夹杂物。
当压缩空气由进气口进入空气过滤器内部，经过过滤装置除去空气中的水份、油份和杂质，由出气口排出。
凝积下来的水份和油份可以打开下部的放水阀排除。
3.2 空气稳压器空气稳压器的作用是将波动的压缩空气变成恒压的压缩空气，以保证满意的测量结果。
3.3 指示部分指示部分是用于指示被测量尺寸进行读数的部分，其主要部分是锥度玻璃管、浮标和刻度尺。
为了便于测量头`的制造、调整和使用方便，还具有零位调整和倍数调整的部分。
3.4 测量装置测量装置是直接用于测量工件尺寸的，其结构随着测量要求的不同而不同。
四、安装和管路连接4.1 安装：量仪本体安装必须注意以下几个方面：a、量仪本体应垂直安装在没有振动的工作台上，以保证浮标能自由地上、下移动，不与玻璃管壁相碰，而且没有显著的摆动现象。
温度计基础知识1. 温度计的制作原理、构造1.1 制作原理 从制作原理上讲，温度计分三类： 1.1.1填充液体式—当温度变化时，液体会相应的膨胀或收缩。
1.1.2填充气体式—当温度变化时，气体会相应的膨胀或收缩。
1.1.3双金属式—双金属式温度计的感应元件是由两种热膨胀系数不同的金属组成的，呈螺旋状，它们会根据温度的变化产生形变，指示温度。
特征：与液体填充式温度计相比较，这种温度计几乎不存在环境温度误差；由于没有填充液体，它的使用是非常安全的（没有环境污染）；这种温度计结构简单，价格合理。
1.2 温度计结构1.3 温度计的术语 1.3.1表直径Φ60Φ75Φ100Φ150 1.3.2蛇管、连接口径、毛细管、感温部2. 温度计分类2.1 波登管温度计类型 普通温度计：TL□□、RL□□、RV□□、TV□□带接点温度计：TE□□、TF□□、TK□□、TD10、TD21、TD25（耐压防爆）温度开关：TS40、TS50、TD50（耐压防爆）TS40 IP 等级低，室内TS50 IP 等级高，室外TD50 耐压防爆开关 温度变送器：TH□□TH61TH71TH81型号类型温度范围应用行业TB□□ 双金属温度计-50℃～500℃食品、化妆品、制药TL□□ 温度计-200℃～600℃一般工业用RL□□ 防雨型温度计-200℃～600℃室外、耐腐蚀、防护等级高RV□□ 耐振型温度计-200℃～600℃用于强烈振动的场合TE□□ 带微动开关0℃～600℃一般工业用（内部充液）TK□□ 带触点开关-70℃～600℃易燃易爆场合TF□□ 带微动开关-70℃～300℃一般工业用TD10.21.25 防爆型温度计-70℃～600℃易燃易爆场合TS□□ 温度开关-30℃～600℃一般工业用TD50 防爆型温度计-30℃～600℃易燃易爆场合3. 温度计的选型与报价3.1 首先根据客户需求确定温度计的种类，再根据使用场所确定型号；种类：普通温度计、带接点温度计、温度开关、温度变送器；使用场所有以下三种情况：室外用，要求防护等级高、耐腐蚀的场合对应型号：RB□□、RL□□具有强烈振动的场合（不锈钢、充液式）对应型号：RB□□、RL□□易燃易爆的场合对应型号：TD□□3.2 温度计的形状与安装方式的选择3.2.1形状与安装的方法：优点缺点直接型由于指示器和感温部都是直接的，只要使用连接螺拴就可以进行安装了。
温度开关：TS40、TS50、TD50 温度计类型爆）
（耐压防
TS40 TS50
IP 等级低,室内
IP 等级高,室外 耐压防爆开关
温度变送器：TII □口 TH71 TH81 型号 类型 温度范围 应用行业 TB □口 双金属温度计
- 50°C 〜500°C 食品、化妆品、制药
Tina 温度计 -200°C 〜600 °C 一般工业用 RL □口 防雨烈温度计 -200°C 〜600 °C 室外、耐腐蚀、防护等级高
RV □口
耐振型温度计
-200 °C 〜600 °C
用于强烈振动的场合
1. 温度计的制作原理、构造
1.1制作原理
从制作原理上讲，温度计分三类：
1.1.1填充液体式一当温度变化时，液体会相应的膨胀或收缩。
1.1. 2填充气体式一当温度变化时，气体会相应的膨胀或收缩。
1. 1. 3双金属式一双金属式温度计的感应元件是由两种热膨胀系数不同的金属组成的，呈螺旋状, 它们会根据温度的变化产生形变，指示温度。
特征：与液体填充式温度计相比较，这种温度计几乎不存在环境温度误差；由于没有 填
充液体，它的使用是非常安全的（没有环境污染）；这种温度计结构简单，价格合理。
1.2温度计结构
1.3温度计的术语
1.3. 1 表直径 0600750）1000150 1.3.2蛇管、连接口径、毛细管、感温部
2. 温度计分类
2. 1波登管
普通温度计：TL □口、RL □口、RV □口、TV □口
带接点温度计：TE □口、TF □口、TKOn. TD10. TD2k TD25 （耐压防爆）
TD50 TH61
TE□口带微动开关0°C 〜600°C i般工业用（内部充
液）
TK□口带触点开关- 70°C 〜600°C易燃易爆场合
TF□口带微动开关-70°C 〜300°C一般工业用
TD10. 21.25防爆型温度计-70°C 〜600°C易燃易爆场合
TS□口温度开关-30°C 〜600°C一般工业用
TD50防爆型温度计-30°C 〜600°C易燃易爆场合
3. 温度计的选型与报价
3.1首先根据客户需求确定温度计的种类，再根据使用场所确定型号；种类：普通温度计、带接点温度计、温度开关、温度变送器；
使用场所有以下三种情况：
室外用，要求防护等级高、耐腐蚀的场合
对应型号：RB□口、RL□口
具有强烈振动的场合（不锈钢、充液式）
对应型号：RB□口、RL□口
易燃易爆的场合
对应型号：TD□口
3. 2温度计的形状与安装方式的选择
3.2. 1形状与安装的方法:
优点缺点
由于指示器和感温部都是肓接的，只要使用连接螺拴由于指示器和感温部部是頁•接连接
就可以进行安装了。
的，温度计很容易受到测量液体的影直接响。
型L型立式安装的指示器可以自由角度地转动，所以读L型立式安装的指示器虽然可以自由数即方便又简单。
角地转动，但由于温度计安装时使用
了衬垫，固定螺栓就可能会松动。
优点缺点
远传可以在测量点Z外的不同地点读取温度。
当指示器和感温部位置高度不同时，填充水银型的温度计就会产生误差。
3. 2. 2温度计表盘刻度•感温部材质的选择
※选择温度计时，考虑正常悄况下待测温度的范曲1丿应位于温度表盘刻度的30%〜60%。
当温度超出了这个范围，可能会造成表计的破裂。
例如：温度计在运输过稈屮，经过赤道或寒带或者储存在寒带，都要特别注意！
应用：如果实际测量液体温度是40°C〜60°C,那么表盘刻度应选择0〜100°C。
※确认接液部件材质是否适合待测液体或气体。
3. 2. 3感温部最小插入尺寸
不同型号，温度范围和感温部直径共同决定了它的最短插入深度。
不能低于1/3 （插入/ 长度）订货时，选定了规格，就需要选择一个合适的长度，它要大于故短插入深度，才能确保性能的
发挥。
V///7A
y7//7
-
\ Y
最小;
［尺寸'
正确
错误
3. 2. 4环境温度的补偿方法
当温度计周围的环境温度变化时，指使器和毛细管内的液体会相应的膨胀或收缩，这时 指示
误差就产生了。
下面两种补偿方法就可以补偿这个误差。
a. 双金属补偿：①测量实际温度②测量环境温度
适合于指不器和导线周用的环境温度变化一致的情况 b. 导管补偿
适合于指示器和导线周围的环境温度各白独立变化的情况
•指示器周围的温度变化很小，而导线周围的温度变化很大，反Z 亦然 •导线的各个部分处于不同的环境温度Z 下 •导线的一部分被加热 3. 2. 5 保护管
如果出现下列情况，应使用保护管以保护感温部
•对于具有防腐蚀性的流体，有必要使用适当材质制成的保护管。
•如果出现高压，有必要使用适应工作压力的保护管。
•如果流体流动起来，有必要使用适宜的流速和流量的保护管。
•如果拔出温度计时流体汕漏，有必要使用保护管。
如果温度计内的填充液体从传感器屮泄漏，冇必要使用保护管。
