粘土心墙土石坝施工技术方案一、勘察设计1.对工程地质进行详细勘察，包括地质条件、土质特性、地下水位情况等。

2.根据勘察结果，制定施工设计方案，包括坝体形状、坝底宽度、堤岸坡度等。

二、土石料选择1.根据工程地质情况，选择合适的土石料作为坝体材料。

2.土石料应满足强度、压缩性能、渗透性能等要求。

三、场地准备1.清理施工场地，确保场地平整，并清除杂物。

2.根据设计要求，进行场地标高的测量和标示。

四、开挖土基1.按照设计标高和坝体横断面的要求，进行土基开挖。

2.开挖过程中，应注意保持边坡稳定，防止坍塌。

五、基础处理1.清理基础面，确保无杂物和浮沙。

2.如有需要，可进行基础面的加固处理，如加设排水管等。

六、坝体填筑1.首先在基础面上铺设一层细碎的土石料，作为坝体的起始填筑层。

2.在起始填筑层上，进行坝体填筑，坝体填筑层厚度一般为30-50厘米。

3.填筑过程中，要注意坝体的均匀性和密实度，并及时做好坝体的压实工作。

七、心墙施工1.根据设计要求，施工心墙，心墙的位置和形状应符合设计要求。

2.心墙的施工一般采用分段施工的方法，每段施工完成后，应进行压实和检查。

3.心墙的厚度和高度应符合设计要求，坡度应适宜。

八、坝顶铺设1.在填筑和心墙施工完成后，进行坝顶铺设，坝顶应平整、均匀。

2.坝顶铺设一般采用细碎的土石料进行。

九、坝体护面1.根据设计要求，进行坝体的护面工作，可以采用混凝土护面、石头护面等方式。

2.护面工作应密实，保证护面的稳定性和耐久性。

十、验收和监测1.完成施工后，进行工程的验收工作，包括坝体的稳定性、安全性等。

2.安装监测设备，对坝体进行定期监测，以确保坝体的稳定性和安全性。

防浪墙时，坝顶超 高可改为对防浪墙
顶的要求
4、正常蓄水位+ d非常运用+地震安全加高
2.1 坝顶超高确定
根据SL 274—2001及DLT5395-2007《碾压式土石坝设计规范》规
定，坝在水库静水位以上的超高d计算式为
当在坝顶设防浪墙时，d指墙
d=ha+e+A
ha—最大波浪在坝坡上的爬高，m；
顶在静水位以上的超高，在 正常运行情况下，坝顶至少
e—最大风浪引起的坝前水位壅高，m；
应高出静水位0.5m以上，非
A—安全加高，m，根据坝的级别按下表取值。
常运行时不得低于静水位
土石坝的安全加高A(m)
坝的级别
1
2
3
4
设计
1.50 1.00
0.70
0.50
校 山区、丘陵区 0.70 0.50
0.40
土质防渗体断面应满足渗透比降Ja(等于作用水头H与防渗体厚度 T的比值）、下游侵润线和渗透流量的要求，自上而下逐渐加厚， 顶部的水平宽度（考虑机械化施工）不宜小于3.00m,底部厚度不 宜小于水头的1/4，且心墙的Ja不宜大于4。
心墙超高：
防渗体顶部在正常蓄水位后设计洪水位以上的超高， 在正常运行条件下，心墙应为0.3~0.6m；在非常运行情 况下，均不应低于该工况下的静水位，并应核算风浪爬 高的影响。（SL274-2001，DLT 5395-2007）
SL274-2001，DLT5395-2007规定：土质防渗体与坝壳和坝基透水层之 间，以及下游渗流逸出处，如果不满足反滤要求，均应设置反滤层。
碾压式土石坝设计规范规定，对于被保护土相邻的第一层反滤料，按以下准则选
用：

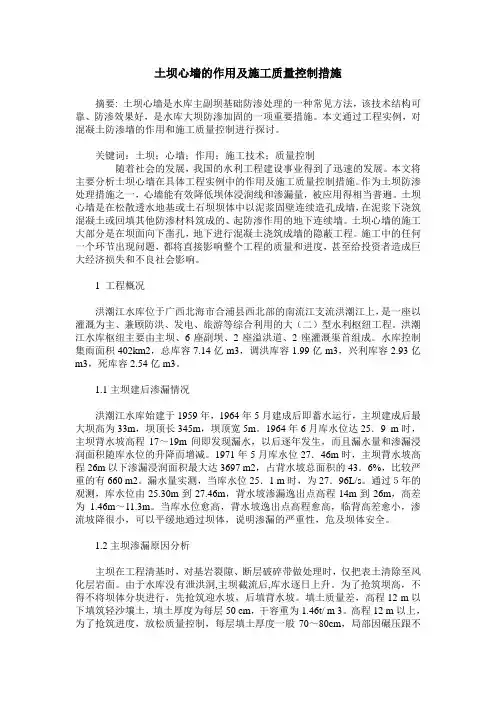

土坝心墙的作用及施工质量控制措施摘要: 土坝心墙是水库主副坝基础防渗处理的一种常见方法，该技术结构可靠、防渗效果好，是水库大坝防渗加固的一项重要措施。

本文通过工程实例，对混凝土防渗墙的作用和施工质量控制进行探讨。

关键词：土坝；心墙；作用；施工技术；质量控制随着社会的发展，我国的水利工程建设事业得到了迅速的发展。

本文将主要分析土坝心墙在具体工程实例中的作用及施工质量控制措施。

作为土坝防渗处理措施之一，心墙能有效降低坝体浸润线和渗漏量，被应用得相当普遍。

土坝心墙是在松散透水地基或土石坝坝体中以泥浆固壁连续造孔成墙，在泥浆下浇筑混凝土或回填其他防渗材料筑成的、起防渗作用的地下连续墙。

土坝心墙的施工大部分是在坝面向下凿孔，地下进行混凝土浇筑成墙的隐蔽工程。

施工中的任何一个环节出现问题，都将直接影响整个工程的质量和进度，甚至给投资者造成巨大经济损失和不良社会影响。

1 工程概况洪潮江水库位于广西北海市合浦县西北部的南流江支流洪潮江上，是一座以灌溉为主、兼顾防洪、发电、旅游等综合利用的大（二）型水利枢纽工程。

洪潮江水库枢纽主要由主坝、6座副坝、2座溢洪道、2座灌溉渠首组成。

水库控制集雨面积402km2，总库容7.14亿m3，调洪库容1.99亿m3，兴利库容2.93亿m3，死库容2.54亿m3。

1.1主坝建后渗漏情况洪潮江水库始建于1959年，1964年5月建成后即蓄水运行，主坝建成后最大坝高为33m，坝顶长345m，坝顶宽5m。

1964年6月库水位达25．9 m时，主坝背水坡高程17～19m间即发现漏水，以后逐年发生，而且漏水量和渗漏浸润面积随库水位的升降而增减。

1971年5月库水位27．46m时，主坝背水坡高程26m以下渗漏浸润面积最大达3697 m2，占背水坡总面积的43．6%，比较严重的有660 m2。

漏水量实测，当库水位25．1 m时，为27．96L/s。

通过５年的观测，库水位由25.30m到27.46m，背水坡渗漏逸出点高程14m到26m，高差为1.46m～11.3m。

土石坝沥青混凝土面板和心墙设计规范工程分类：水利水电中混凝土土石坝工程一. 面板设计1. 基本要求（1）面板的设计最小厚度不得低于0.50m。

（2）面板的宽度必须≥1.50m。

（3）土石坝横断面外型应尽量使用矩形，土石坝涌水面及断面两侧坡度及外型不得弯曲或内变形，内坡度不得小于6坡（2：1）。

（4）沥青混凝土应兴制在符号规定的强度级别以上。

2. 型材材料（1）横断面型材：抗拉强度≥C25混凝土，砼强度等级不低于C25。

（2）石块：宽度≥ 90cm，厚度≥120cm，孔洞宜有，但也要处的接缝宜严密，外型应小于0.15m.二. 坝心设计1. 基本要求（1）土石坝心墙的强度应不低于C45。

（2）钢混凝土心墙的设计最小厚度应不小于2.00m。

（3）土石坝心墙的抗拉强度应不低于C20。

（4）土石坝心墙用多种加固措施要求其安全结构加固程度，特别是大坝心墙外表面耐压破坏应≥C45。

2. 材料（1）坝心必须采用高强度混凝土，其强度等不低C35。

（2）坝心墙的抗压强度不低于C30，抗折强度不低于C25。

（3）坝心墙要求钢筋为螺旋筋，最小直径为φ12mm，最小合力应满足设计要求，密度为3丝/100mm2。

三. 质量控制1. 工程质量：（1）土石坝沥青混凝土面板、心墙钢筋锚固连接质量必须按照有关规定和施工组织设计进行控制，严禁采用非有关规定质量标准来消除缺陷。

（2）土石坝沥青混凝土面板必须按照有关规定的砼强度等级，施工施胶施砌技术和质量控制措施进行把控，不得采用低强度等级材料，做工差劣。

2. 质量检验：（1）土石坝沥青混凝土面板、心墙施工过程中劳动技能证书必须当面验明，禁止施工单位采用不具有劳动技能证书人员担任技术负责人职责。

（2）摩擦坡度应按照有关规定进行检验，禁止弯曲以及局部变形，保证其平直性和水平性。

（3）砼强度等级必须符合批报合格标准，抗压和抗折强度等不低于C35等级。

（4）钢筋锚固连接必须达到规定要求，合力不得低于规定的设计标准，螺旋筋的密度不得低于3丝/100mm2。

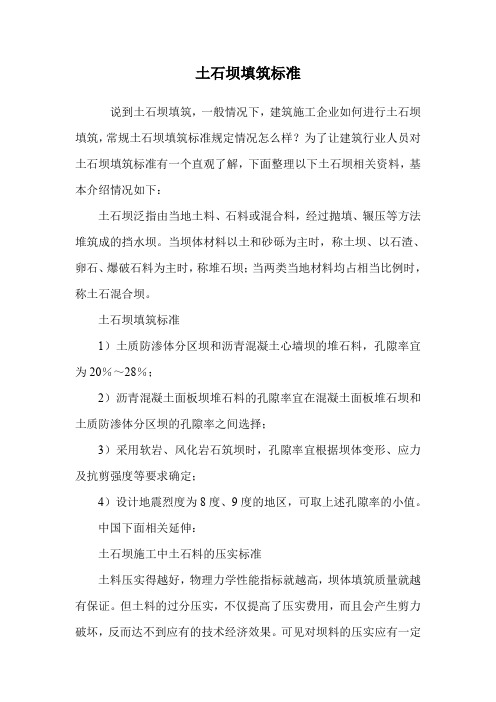

土石坝填筑标准说到土石坝填筑，一般情况下，建筑施工企业如何进行土石坝填筑，常规土石坝填筑标准规定情况怎么样？为了让建筑行业人员对土石坝填筑标准有一个直观了解，下面整理以下土石坝相关资料，基本介绍情况如下：土石坝泛指由当地土料、石料或混合料，经过抛填、辗压等方法堆筑成的挡水坝。

当坝体材料以土和砂砾为主时，称土坝、以石渣、卵石、爆破石料为主时，称堆石坝；当两类当地材料均占相当比例时，称土石混合坝。

土石坝填筑标准1）土质防渗体分区坝和沥青混凝土心墙坝的堆石料，孔隙率宜为20％～28％；2）沥青混凝土面板坝堆石料的孔隙率宜在混凝土面板堆石坝和土质防渗体分区坝的孔隙率之间选择；3）采用软岩、风化岩石筑坝时，孔隙率宜根据坝体变形、应力及抗剪强度等要求确定；4）设计地震烈度为8度、9度的地区，可取上述孔隙率的小值。

中国下面相关延伸：土石坝施工中土石料的压实标准土料压实得越好，物理力学性能指标就越高，坝体填筑质量就越有保证。

但土料的过分压实，不仅提高了压实费用，而且会产生剪力破坏，反而达不到应有的技术经济效果。

可见对坝料的压实应有一定的标准，由于坝料性质不同，因而压实的标准也各异。

粘性土料粘性土的压实标准，主要以压实干表观密度和施工含水量这两指标来控制。

1.用击实试验来确定压实标准；2.用最优饱和度于塑限的关系；计算最大干表观密度；3.施工含水量确定。

砂土及砂砾石砂土及砂砾石是填筑坝体或坝壳的主要材料之一，对其填筑密度也应有严格要求。

它的压实程度与粒径级配和压实功能有密切的关系，一般用相对密度Dr来表示:Dr=(emax-e)/(emax-emin)式中emax 砂石料的最大空隙比；emin砂石料的最小空隙比；e设计空隙比。

在施工现场，对相对密度进行控制仍不方便，通常将相对密度换算成相应的干表观密度rp(t/m ),作为控制的依据.rp=rmax*rmin/[rmax-Dr(rmax-rmin)]式中rmax砂石料最大干表观密度，t/m ；rmin砂石料最小干表观密度，t/m ，设计的相对密度，于地震等级、坝高等有关。

粘土心墙土石坝工程施工方案一、施工前准备在进行粘土心墙土石坝工程施工时，需要提前做好以下准备工作：1.对整个施工区域进行详细的勘察和测量，确保施工的准确性和安全性。

2.确定施工所需的人员和设备，并做好人员培训和设备检修等准备工作。

3.制定施工计划和施工方案，包括施工时序、工艺流程等内容。

4.配备足够的原材料和辅助材料，确保施工过程中不会因为缺少材料而中断工作。

二、施工工艺1.地基处理：在进行粘土心墙土石坝工程施工前，首先需要对地基进行处理。

通常采用挖土、填土、夯实等方法，使地基承受能力达到要求。

2.浇筑基础：确保地基处理完毕后，开始进行基础的浇筑工作。

通常使用混凝土进行浇筑，确保基础的牢固性和稳定性。

3.粘土心墙施工：粘土心墙的施工是整个工程的关键，需要按照设计要求进行。

通常采用人工挖掘、填筑的方式，确保粘土心墙的密实性和坚固性。

4.土石坝施工：在粘土心墙施工完成后，开始进行土石坝的施工。

通常采用挖掘机和铲车等工程机械进行土石的运输和填筑，确保土石坝的稳定性和耐久性。

5.护坡工程：在土石坝施工完成后，进行护坡工程。

通常采用植草、浇筑混凝土等方法，保护土石坝不受水流侵蚀和降解。

三、施工质量控制1.工程监测：在施工过程中，需要对工程质量进行持续监测和检查，以确保施工的合格性和安全性。

2.施工记录：需要做好施工过程的记录，包括施工时间、施工人员、使用材料等内容，以备日后查阅和分析。

3.施工验收：在工程竣工后，需要进行施工验收。

通过对工程质量、安全等方面进行全面检查，确保工程符合设计要求和施工标准。

四、施工安全措施1.施工人员安全：对施工人员进行安全教育和培训，提高其安全意识，穿着符合要求的安全装备，确保施工人员安全。

2.施工现场安全：对施工现场进行定期检查和整改，清除施工现场的危险物品，确保施工现场的安全性和整洁度。

3.设备安全：对施工设备进行定期检修和保养，确保设备的正常运转和安全性。

五、施工总结粘土心墙土石坝工程施工是一项复杂的工程，需要全面的施工准备和施工技术。

第一章课程设计目的课程设计包括土石坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。

学会融会贯通“水工建筑物”课程所学专业理论知识，完成土石坝较完整的设计计算过程，以加深对所学理论的理解与应用。

培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。

培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。

提高查阅和应用参考文献和资料的能力。

第二章课程设计题目描述和要求（一）课程设计题目描述1、流域概况及枢纽任务某水库枢纽位于某河上游，全河流域面积5863km2，流向自西向东，干流的平均比降为2%--3%。

流域内多石山，小部分为丘陵，水土流失不严重。

本枢纽工程是以发电为主兼顾灌溉和供水的综合利用工程，水库的总库容为1450万m3，发电引水高程为197.5m，最大引水流量为73m3/s，发电装机容量3万kW。

灌溉下游左岸耕地2.3万m2，灌溉最大引水流量35m3/s，引水高程202.5m。

2、地形地质坝址处的岩体可大致分为新鲜岩石、弱风化、强风化及河床卵石覆盖层。

河槽高程为181.8m，河槽处卵石覆盖层为4m，强风化层厚度为3m，弱风化层厚度为6m，基岩岩体较完整，无特殊不利地质构造。

两岸风化较深呈带状，覆盖层较少，厚度一般地2---3m ，强风化层厚1—2m，弱风化层厚度为5－8m，坝址两岸均为花岗岩，岩石坚硬，裂隙不发育。

3、建筑材料粘土料、砂料、石料在坝址上、下游均有，坝址下游5公里以内砂储量丰富，可供建筑使用。

土石料计算参数粘土18.7 28 e=0.65 18 15 3.6⨯10-4砂砾料19.5 19 n=25% 35 0 6.0⨯10-2土石料20 22 e=0.45 27 10 1.8⨯10-3堆石料22 15 n=25% 38 04、水文坝址以上控制集雨面积128km2，多年平均流量3.5m3/s，平均年径流量9776.2 m3。

目录摘要 0Abstract (1)前言 (2)第1章设计的基本资料 (4)1。

1概况 (4)1.2基本资料 (4)1.2。

1地震烈度 (4)1.2。

2水文气象条件 (4)1.2。

3坝址地形、地质与河床覆盖条件 (5)1。

2。

4建筑材料概况 (6)1。

2.5其他资料 (7)第2章工程等级及建筑物级别 (8)第3章坝型选择及枢纽布置 (9)3。

1 坝址选择及坝型选择 (9)3.1.1 坝址选择 (9)3。

1。

2 坝型选择 (9)3。

2 枢纽组成建筑物确定 (9)3。

3 枢纽总体布置 (9)第4章大坝设计 (10)4.1 土石坝坝型选择 (10)4。

2 坝的断面设计 (10)4。

2.1 坝顶高程确定 (10)4。

2.2 坝顶宽度确定 (13)4。

2.3 坝坡及马道确定 (13)4.2.4 防渗体尺寸确定 (13)4。

2.5 排水设备的形式及其基本尺寸的确定 (14)4。

3 土料设计 (15)4。

3.1 粘性土料设计 (15)4.3.2 石渣坝壳料设计(按非粘性土料设计) (16)4。

4 土石坝的渗透计算 (17)4。

4.1 计算方法及公式 (17)4.4。

2 计算断面及计算情况的选择 (18)4.4.3 计算结果 (18)4。

4。

4 渗透稳定计算 (19)4.5 稳定分析计算 (20)4。

5。

1 计算方法与原理 (20)4。

5。

2 计算公式 (20)4.5。

3 稳定成果分析 (21)4。

6 地基处理 (21)4.6。

1 坝基清理 (21)4.6。

2 土石坝的防渗处理 (21)4。

6。

3 土石坝与坝基的连接 (22)4.6.4 土石坝与岸坡的连接 (22)4.7 土坝的细部结构 (22)4。

7。

1 坝的防渗体、排水设备 (22)4.7.2 反滤层设计 (23)4。

7.3 护坡及坝坡设计 (23)4.7.4 坝顶布置 (25)第5章溢洪道设计 (26)5.1 溢洪道路线选择和平面位置的确定 (26)5。

沥青混凝土心墙土石坝水利枢纽施工组织设计1 基本资料1.1、施工条件1、工程地理位置及对外交通状况xx水利枢纽位于xx省与xx自治区交界的嫩江干流上，坝址右岸为xx自治区莫力达瓦达斡尔族自治旗xx镇，左岸为xx省讷河市二克浅乡，下距工业重镇齐齐哈尔市公路里程约189Km。

嫩江发源于大兴安岭伊勒呼里山，由北向南流经xx、xx、吉林三省（自治区），在xx省肇源县三岔河汇入松花江，干流全长1370Km，流域面积29.7万Km2。

枢纽坝址以上控制流域面积6.64万Km2，占嫩江流域总面积的22.4%，多年平均径流量104.7亿m3, 占嫩江流域的45.7%。

本枢纽工程对外交通较为便利。

左岸有国家铁路齐齐哈尔——富裕——加格达奇线路经讷河市，齐齐哈尔至讷河铁路里程为150km。

讷河市火车站至坝址公路相连，其中现有25km国家三级公路需改、扩建后可以利用，另有4km公路需新建。

右岸下游有公路通向坝址，齐齐哈尔——东阳——xx镇，公路里程189km,但大部分路等级低，需经改（扩）建后才能满足工程的施工要求。

2、施工场地条件本枢纽地处大兴安岭东南麓丘陵区向松嫩平原区的过渡地带。

左岸为二级侵蚀堆积阶地，除沿江高程195m以下坡度较大外，高程195——230m为缓坡，稍有起伏。

右岸为一低矮的环形白土山台地，台面宽约1——1.5m，高程195——228m，比高10——45m，除嫩江渡口至坝址上游沿江成陡坡外其余地形平缓。

下游侧分布有一级侵蚀堆积阶地和高漫滩，前者地面高程184——187m，比高2——5m，因此坝址区左右岸地形比较平坦开阔，具有良好的施工布置场地，施工条件比较方便。

3、枢纽布置和主要建筑物xx水利枢纽工程主要由主坝、副坝、溢洪道、水电站厂房及灌溉输水洞（管）等建筑物组成。

工程等别为一等工程，主要建筑为Ⅰ级，地震设防烈度为Ⅶ度。

大坝总长7180 m，最大坝高41.5 m。
