1.综合说明1.1枢纽概况及工程目的某水库工程是河北省和水利部“八·五”重点工程建设项目之一。
该工程是以供水、灌溉、发电、养殖等综合利用为主的大型控制枢纽工程。
青龙河流域水量充沛，控制流域面积6340km2，，多年平均径流量9.6亿m3，是滦河流域较大的一条支流。
但由于降雨、径流的年际年内分配极不均匀，必须修建大型控制工程调节水量，丰富的水资源才能得以充分开发利用。
水库按满足秦皇岛市生活、工业用水和滦河中下游农业用水的需要设计，工程规模是：正常蓄水位141 m，调节库容7.09亿m3，水库库容系数0.77，水量利用系数为70%。
坝后式电站装机容量20Mw。
根据《水利水电枢纽工程等级划分及设计标准》SDJ12-78的规定，一期工程为二等工程，大坝为II级建筑物，正常应用洪水为100年一遇，非常运用洪水为1000年一遇。
辅助建筑物按Ⅲ级设计，临时建筑物按Ⅳ级设计。
1.2水库枢纽设计基础资料1.2.1地形、地质(1)地形：见1:2000坝址地形图。
(2)库区工程地质条件。
水库位于高山区，构造剥蚀地形。
青龙河侵蚀能力较强，沿河形成不对称河谷，由于构造运动影响，河流不断下切，形成岸边阶地、陡岸。
流域内地形北高南低，平均高程与500m，最高峰海拔1680m。
河道蜿蜒曲折，河谷宽度400~100m不等，河道比降1/400~1/600。
库区两岸基岩出露高程大部分在200米左右，库区左岸非可溶性岩层分布广泛，其中主要由绢云母、千枚岩、石英、砂质页岩组成。
透水性较小，也没有发现沟通库内外的大断层。
库区可溶性岩层分布于青龙河右岸，从隔水层分布、熔岩发育情况分析，水库蓄水后向邻近河流渗透的可能性很小。
经过对库区断层的分析，水库向外流域及下游渗漏的可能性很小。
库区外岩层抗风化作用较强，库岸基本上是稳定的。
(3)坝址区工程地质条件位于坝区中部背斜的西北，岩层倾向青龙河上游，两岸山体较厚。
河床宽约300米，河床地面高程85m，河床砂卵石覆盖层平均厚度5—7米，渗透系数K=1×10-2厘米/秒。

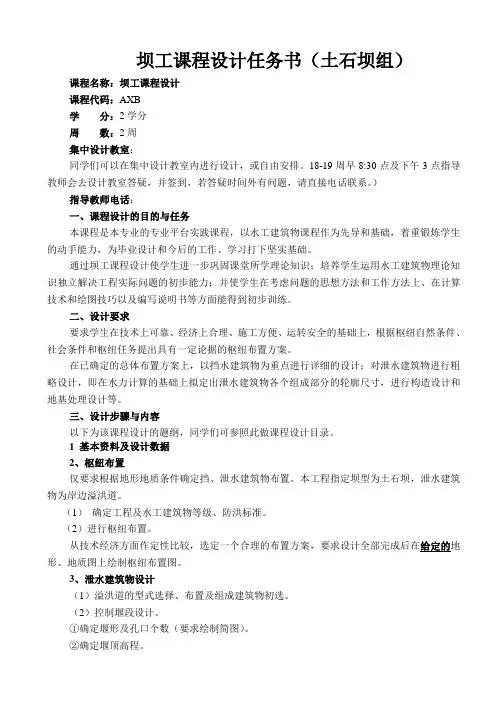

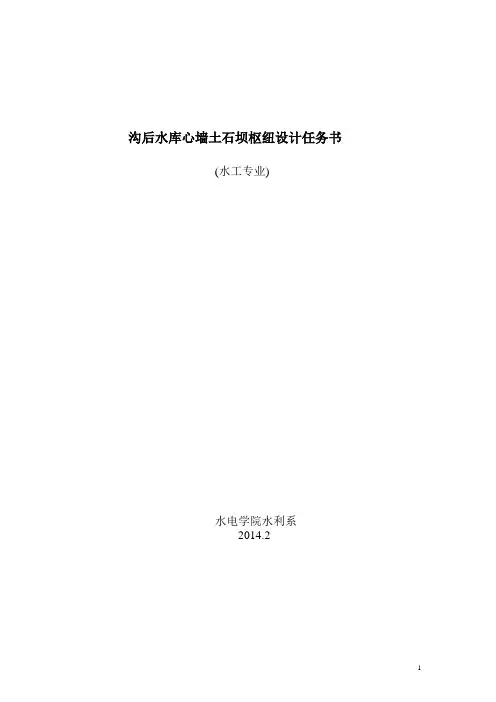

沟后水库心墙土石坝枢纽设计任务书(水工专业)水电学院水利系2014.2心墙土石坝枢纽设计任务书1 工程概况及作用沟后水库枢纽工程位于青海省共和县恰卜恰镇沟后村附近的黄河一级支流-------沟后河上。
水库坝址以上控制流域面积为197.8平方公里，库容330万立方米。
本水库为安置龙羊峡水库库区移民的配套工程。
水库以灌溉为主，可灌溉共和县农田二万亩，林地五千亩，同时解决恰卜恰镇三万多居民生活及城镇工业用水。
枢纽工程包括大坝、泄洪兼引水隧洞两部分。
2 设计任务及基本要求2.1心墙土石坝设计任务2.1.1 确定洪水标准、工程级别2.1.2 坝型选择，坝型方案比较，对心墙土石坝进行论证。
2.1.3 进行枢纽方案布置比较确定枢纽布置，绘制枢纽布置平面图、上、下游立视图。
2.1.4 防渗体设计、细部构造设计（坝顶、反滤层、排水体、马道）。
2.1.5 进行断面设计、渗流计算、稳定计算、沉降量计算。
2.1.6 基础处理坝与两岸的连接2.1.7 隧洞初步设计2.2 基本要求2.2.1 设计者必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内按要求完成设计任务。
2.2.2 从工程实际出发，严格执行技术规范的要求，尽量采用国内外先进技术和经验。
2.2.3 每个参加设计的学生必须独立思考，发挥自己的创造性独立完成设计任务。
2.2.4 理论依据正确充分，布置合理，计算准确，绘图正确、清晰。
2.2.5 成果设计说明书一份，图纸4-5张。
3 设计基本资料与数据3.1水文气象流域内大部分地区人烟稀少，没有气象台站，仅在恰卜恰镇有气象站，也无实测系列水文资料，径流、洪水、泥沙计算系根据青海省水文手册及设计暴雨洪水图集等有关资料进行。
3.1.1 气象流域所在地区地势高，气温多变，年平均气温低，约为3.4℃，昼夜及地形温差大，无霜期短，年日照时间长，大部分地区寒冷而干燥，常冬无夏，春去秋来，纯属大陆性高原气候区。
本区虽地处内陆，但因有青海湖调节作用，降水相对较丰富，年平均降雨为311.8毫米。
《土石坝设计与施工》实训任务书一、背景资料1、地形、地质情况某土石坝位于山区峡谷中，主要用于蓄水灌溉，无发电功能。
坝址处河床宽约100m，河床基岩40m，地基表面5m 为沙砾石覆盖，干容重为21.6KN/m3，k=1.5×10-2cm/s，φ=40º，C=0。
基岩为弱风化岩层k=10-6cm/s；2、水位资料：正常高水位78.0m；设计洪水位79.5m；校核洪水位80.5m；死水位62.0m。
3、气象资料多年平均最大风速18m/s水库吹程：1km；地震基本烈度：6度。
4、筑坝材料坝址区范围内有丰富土石料，物理指标如下：重壤土，压实后干容重为16.2KN/m3（ω=20%），k=3.5×10-5cm/s。
沙砾石，压实后干容重为21.6KN/m3，k=1.5×10-2cm/s，φ=40º；花岗岩风化料，压实后干容重为21.0KN/m3，k=3.0×10-2cm/s，φ=42º。
5、其它工程等级：枢纽工程为三等，3级建筑物；坝顶无交通要求。
二、实训要求1、根据所给资料规划工程布置；绘制其布置图2、试按选择坝形设计土石坝，按比例绘制其剖面图并做必要的计算；3、画出防渗、排水和护坡等细部构造，标明必要的尺寸和高程；4、编制设计说明书，绘制设计图（设计图手绘、机打均可）5、根据所作设计简要说明初步拟定施工方案。
四、实训要求和成绩评定1、实训报告一律采用A4纸打印，统一封面，列出目录，报告格式要求如下：一、××××(四号黑体居中书写，1.5倍行距)1、××××(四号宋体，左起书写，1.5倍行距)(1)××××(小四宋体，首行缩进两字符，1.5倍行距)××××(正文，采用小四宋体，首行缩进两字符，1.5倍行距)(2)××××(正文，采用小四宋体，首行缩进两字符，1.5倍行距)××××(正文，采用小四宋体，首行缩进两字符，1.5倍行距)报告中的图，表，公式一律采用阿拉伯数字分别编号。
目录第一章调洪计算..................................................... - 2 - 第二章坝顶高程计算................................................. - 8 - 第三章土石料的设计............................................ - 10 -3.1粘性土料的设计........................................................................ - 10 -3.1.1计算公式......................................................................... - 10 -3.1.2 计算结果........................................................................ - 10 -3.1.3 土料的选用.................................................................. - 11 -3.2 砂砾料设计 (13)3.2.1 计算公式 (13)3.2.2 计算成果 (13)第四章渗流计算 (17)4.1计算方法 (17)4.2.计算断面与计算情况 (17)4.3 逸出点坡降计算： (21)第五章大坝稳定分析 (21)5.1 计算方法 (22)5.2源程序（VB） (23)5.3 工况选择与稳定计算成果 (28)第六章细部结构计算 (28)6.1 反滤层的设计计算： (28)6.1.1 防渗墙的反滤层： (28)6.1.2 护坡设计： (29)第七章隧洞水力计算 (30)7.1 设计条件 (30)7.2 闸门型式与尺寸 (31)7.3平洞段底坡 (31)7.4 隧洞水面曲线的计算： (31)第八章施工组织设计 (37)8.1 施工导流计算 (37)第一章调洪计算主要建筑物为2级，次要建筑物为3级，临时建筑物为4级。
前言毕业设计是大学本科教育的最后一个教学环节，也是最重要的教学环节之一。
既是所学理论知识巩固深化过程，也是理论与实践相结合的过程。
毕业设计是培养学生综合运用所学基本理论知识和基本技能，去解决实际问题和进一步提高运算、制图以及使用技术资料的技巧、完成工程技术和科学技术基本训练的重要环节。
使学生从中受到工程师所必需的综合训练，并相应地提高各种能力，如调查研究、理论分析、设计计算、绘图、试验研究、技术经济分析、组织、撰写论文和说明书等等，培养实事求是、谦虚谨慎、刻苦钻研、勇于创新的科研态度和科学精神。
经过严格的毕业设计训练，使我们进入工作岗位后，可以较快地适应工作。
本次设计的任务是亭子口水利枢纽工程，此工程是以发电为主，兼顾灌溉的综合利用的水利枢纽。
本枢纽处于大陆腹地，气候干燥，坝区流道顺直，两岸为不对称河谷，岸坡陡峭。
因此在组织设计过程中应充分考虑工程地质条件及处理措施，根据当地的条件选择最优的方案，使之既经济又安全。
本工程承担发电、泄水、防洪任务，因此对水工建筑物的稳定、承压、防渗、抗冲等方面都有特殊要求，如要采取专门的地基处理措施和应力条件分析，以确保工程质量，优质完成设计任务。
全文包括设计挡水建筑物即挡水坝的，泄水建筑物即溢流坝的设计以及土坝细部构造与坝基处理等部分，详细的介绍了亭子口水利枢纽工程设计的内容。
作者：白昱2012年6月第一部分设计说明书1 基本资料1.1 坝址区自然条件简况设计资料坝址位于峡谷河段内，峡谷河道长约600m，总体河流流向为S86°E，河谷断面呈“V”型，坝轴线处河谷宽高比约1.8。
枯水期坝址河水位约290m，水面宽30～50m，水深0.5～3m，局部深6m，河床覆盖层厚19～32m，河床基岩面高程258～270m。
汛期（7～9月）最大风速的多年平均值为9.05m /s，水库吹程约900m，坝址区场地地震基本烈度为6度，鉴于本工程坝高超过200m，其壅水建筑物的抗震设防应按甲类抗震设防标准进行抗震设防，应在地震基本烈度基础上提高1度，即为7度。
目录摘要................................................................................. - 2 - ABSTRACT ............................................................................... - 3 - 第一章概述 ........................................................................... - 4 -1.1 毕业设计主要目的和作用................................................. - 4 -1.2 设计内容和基本方法......................................................... - 5 -1.3 具体成果............................................................................. - 6 - 第二章工程概况 ....................................................................... - 6 -2.1 流域概况............................................................................. - 6 -2.2 气候特性............................................................................. - 6 -2.3 水文特性............................................................................. - 7 -2.4 工程地质............................................................................. - 8 -2.5 建筑材料........................................................................... - 11 -2.6 经济资料........................................................................... - 11 - 第三章洪水调节计算............................................................ - 15 -3.1 洪水调节计算................................................................... - 15 -3.2 堰顶高程及泄洪孔口的选择........................................... - 16 -3.3 调洪演算结果与方案选择............................................... - 17 - 第四章坝型选择及枢纽布置................................................. - 18 -4.1坝址及坝型选择................................................................ - 18 -4.2枢纽组成建筑物................................................................ - 19 -4.3 枢纽总体布置................................................................... - 21 - 第五章土石坝设计................................................................ - 23 -5.1 坝型选择......................................................................... - 23 -5.2 大坝轮廓尺寸的拟定....................................................... - 24 -5.3 土料设计........................................................................... - 27 -5.4 渗流计算 (38)5.5 稳定分析计算 (41)5.6 大坝基础处理 (44)5.7 护坡设计 (47)5.8 坝顶布置 (48)第六章泄水建筑物设计 (50)6.1 泄水方案选择 (50)6.2 泄水隧洞选线与布置 (51)6.3 隧洞的体型设计 (51)6.4 隧洞水力计算 (52)6.5 隧洞的细部构造 (54)6.6 放空洞设计 (56)摘要本水利枢纽工程同时具有防洪、发电、灌溉、渔业等综合作用。
昆明市官渡区复兴水库工程粘土心墙土石坝施工技术方案浙江沧海市政园林建设工程有限公司昆明市官渡区复兴水库工程项目部二零一二年十二月1.工程概况施工准备1.1 测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。
（1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。
（2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。
所有测量仪器使用前必须得到工程师的批准。
2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。
复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。
3、建立施工测量控制网（1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。
（2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。
轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。
（3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。
（4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
临时性标桩以木桩为主，对于测量控制网点，采用防护栏、警示牌等保护措施，防止受到毁坏，并修建通向测量控制网点的临时道路。
说明书摘要该江位于我国西南地区，本工程拦河坝为碾压式粘土心墙土石坝。
由于山区水位暴涨暴落，所以设置成兴利库容和拦洪库容完全不结合，即正常蓄水位和汛限水位均为2822.5米。
本设计是侧重于坝工部分以挡水建筑物和泄水建筑物为主的土石坝水利枢纽设计。
第一步，通过调洪演算得到最佳的溢流堰孔口净宽和堰顶高程方案，比较不同类型的土石坝在施工特点，技术经济等方面的优劣，最终确定大坝坝型为粘土心墙土石坝，并且初定了大坝的轮廓尺寸。
然后通过土料设计，对照指标确定了砂砾料场及粘土料场的位置。
再次选择坝体的三个典型断面对大坝进行渗流计算，画出流网图，校核渗流逸出处的渗透坡降确定是否满足要求。
然后通过vb编程进行稳定分析，最终进行坝体细部构造设计。
第二步，进入主要建筑物设计阶段。
确定出大坝的型式及坝址和坝轴线。
另外确定该枢纽的组成建筑物，包括挡水建筑物、泄水建筑物、水电站厂房等。
第三步，进入第二主要建筑物设计阶段。
确定出泄水建筑物的尺寸，型式和结构，定为泄水隧洞。
然后进行轴线选择和水力计算，从下泄能力、净空余幅、挑距和冲刷深度等方面校核设计的可行性。
最后进行细部构造设计。
第四步，进行初步的施工组织设计。
确定导流标准，施工分期。
定出开始日期、截流日期、拦洪日期、封孔蓄水日期、初始发电日期和竣工日期。
最后进入专题设计，隧洞衬砌应力计算，利用理正岩土分析软件，计算衬砌及配筋。
本设计以《碾压式土石坝设计规范SL274-2001》为基本设计依据，外加参考了与土石坝的有关资料和书籍。
由于知识有限，对于本设计中的不妥及错误之处，恳请批阅批评指正。
在设计过程中得到了束一鸣，王玲玲，苏怀智等老师的知道，再次表示由衷的感谢。
本设计共历时9周。
关键词：粘土心墙土坝04021104 卢珊珊AbstractThe River is located in southwest China, the project includes the RCC dam with clay core wall of earth-rock style. The water level rise due to storm down the mountains,so the active Storage is not combined with the detention storage, that is, normal water level and flood control level are both 2822.5 meters. The dam was designed in part to focus on retaining buildings and discharge structure-based design of earth-rock dam water control project.A first step, through the Flood Regulating and Calculating to get the best net width of the overflow weir Orifice and the altitude of weir top, then compare different types of earth-rock features in the course of construction, technical and economic advantages and disadvantages, and ultimately determine the type of clay dam earth-rock core, and the outline of an initial size of the dam. Through the soil and then design, the control indicators to determine the gravel and clay material yard field position. Once again chosen the three typical cross-section of dam for seepage calculation, draw network maps, checking the seepage infiltration gradient to determine whether to meet the requirements. Use Visual basic programming to analyze the stability, and ultimately to carry out detailed structural design of the dam.The second step, to enter the main building design stage. To determine the type and the dam site and dam axis. In addition to determine the composition of the hub structures, including retaining structures, drainage structures, such as hydropower plants.The third step is the second major phase of building design. To determine the size of Discharge structure, type and structure of the tunnel for discharge. To select the axis and then proceed hydraulic calculation, from the discharge capacity of more than pieces of headroom, and washed out from the depth of checking the feasibility of the design. Finally design the detail of the Structural .The fourth step is a preliminary design of the construction organization. Diversion to determine standards, the construction phases. Set start date, closure date, flood detention date, the date of reservoir impoundment, the initial generation date and completion date.Finally enter the topic design, calculate the tunnel lining stress, the use of geotechnical analysis software is the rationale for calculating the lining and reinforcement.The design based on the "Code for Design of roller compacted earth dam SL274-2001", along with reference to the relevant information with the earth dam and books. Due to the limited knowledge about the design of the inappropriate and wrong, ask for his approval in criticism. During the design process, very appreciate for the directions by Professor Shu Yi-Ming, Wang Ling-Ling, Su Huai-Zhi, once again express our sincere gratitude.The design period is a total of nine weeks.Key words: Clay, Core wall of earth, Dam目录第一章前言 (8)1.1 毕业设计的主要目的和作用 ........................................ 错误！未定义书签。
土石坝_粘土心墙毕业设计目录1 基本资料 (4)1.1工程概况 (4)1.2水文气象 (4)1.3地形地质 (4)1.4茅坪溪防护大坝 (5)1.4.1 设计标准 (5)1.4.2 平面布置 (5)1.5其它设计资料 (5)1.1.1 1.5.1 工程特征水位 (5)1.5.2 地震烈度 (5)1.5.3 筑坝材料的技术指标 (5)1.6设计内容与要求 (6)1.6.1 设计目的 (6)1.6.2 设计内容 (7)2 坝址及坝型的选择 (7)2.1坝址的选择 (7)2.2土坝对地基的要求 (8)2.3坝型选择 (8)2.3.1 各种坝型的比较 (8)2.3.2土石坝类型的选择 (9)3 坝工设计 (10)3.1坝顶高程 (10)3.1.1 按正常情况下计算坝顶高程 (11)3.1.2 按非常情况计算坝顶高程 (13)3.1.3 考虑地震影响计算坝顶高程 (13)3.1.4 确定坝顶高程及坝高 (13)3.2坝顶宽度 (13)3.3坝坡 (14)3.5排水体设备 (15)4 渗流计算 (16)4.1设计说明 (16)4.1.1 土石坝渗流分析的任务 (16)4.1.2 渗流分析的工况 (16)4.1.3 渗流分析的方法 (16)4.2渗流计算 (16)4.2.1 基本假定 (16)4.2.2 渗流计算基本公式 (16)4.3渗流计算过程 (18)4.4渗流稳定结果分析 (21)4.4.1 正常蓄水位下渗流稳定分析 (21)4.4.2 校核洪水位下渗流稳定分析 (22)5 土石坝坝坡稳定分析及计算 (22)5.1设计说明 (22)5.1.1 设计任务 (22)5.1.2 计算工况 (22)5.1.3 计算断面 (23)5.1.4 控制标准 (23)5.2稳定计算 (23)5.2.1库水位最不利时的上游坝坡 (23)5.2.2 施工或竣工期的上下游坝坡稳定计算及稳定渗流期的计算 (28)6.土石坝的构造设计 (41)6.1坝顶 (41)6.2护坡与坝坡排水 (41)6.3坝体排水设备 (43)7. 沉降量计算 (44)7.1坝体的沉降量计算 (44)7.2坝基沉降量计算 (45)8.地基处理 (48)8.1坝基清理 (48)8.2坝的防渗处理 (48)8.3土石坝与坝基的连接 (48)9.土石坝土料的选择 (49)9.1坝壳的土石料选择要求 (49)9.2防渗体土石料的选择要求 (49)9.3对排水设施和护坡的结构布置 (49)9.4反滤层的结构布置 (50)10. 工程量计算 (50)10.1坝基开挖工程量计算 (50)10.2坝体工程量计算 (50)谢辞 (53)参考文献 (54)1 基本资料1.1工程概况茅坪溪防护工程的缘由：茅坪溪是长江上的小支流，其出口位于三峡大坝上游约1km 的右岸。
