土石坝PVC复合土工膜防渗心墙施工工法土石坝PVC复合土工膜防渗心墙施工工法一、前言土石坝是一种常用的水利工程方式，其核心要素之一就是防渗措施。
土石坝PVC复合土工膜防渗心墙是一种先进的防渗技术，能够有效地防止水流通过土体，提高土石坝的防渗性能。
本文将详细介绍土石坝PVC复合土工膜防渗心墙施工的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点土石坝PVC复合土工膜防渗心墙的工法特点如下：1. 防渗性能优异：PVC复合土工膜具有优异的防渗性能，能够有效隔离水流，确保土石坝的防渗效果。
2. 施工简便快捷：相比传统的混凝土心墙，PVC复合土工膜的施工更加简便快捷，能够大大缩短施工周期。
3. 适应性广泛：土石坝PVC复合土工膜防渗心墙适用于各种规模的土石坝，可应用于多种土质条件和水位要求的工程。
4. 经济效益显著：相对于传统的混凝土心墙，土石坝PVC复合土工膜防渗心墙的施工成本更低，经济效益明显。
三、适应范围土石坝PVC复合土工膜防渗心墙适用范围广泛，可应用于各种规模和类型的水利工程，包括水库、湖泊调蓄工程、堤坝、运河、水渠等。
不论是基础较好的土石坝还是土质条件较差的工程，都可以采用该工法来提高工程的防渗性能。
四、工艺原理土石坝PVC复合土工膜防渗心墙的工艺原理主要包括以下几个方面：1. 确定心墙位置：根据设计要求和现场实际情况，确定心墙的位置和长度。
2. 土工膜安装：首先在心墙位置进行挖坑，然后铺设PVC复合土工膜，保证膜与土体紧密结合。
3. 埋填土料：将合适的土料填充到复合土工膜两侧，形成辅助防渗层。
4. 复合土工膜折返与覆盖：将复合土工膜余量折返到土面进行覆盖，确保防渗性能。
5. 复合土工膜的连接与修补：对复合土工膜进行连接和修补，确保膜与膜之间不漏水。
五、施工工艺1. 心墙位置的确定：根据设计要求和现场条件，确定心墙的位置和长度。
粘土心墙土石坝工程的防渗技术摘要】：随着我国经济社会的不断进步，水利工程建设也在不断地发展，但水利工程建设也面临着渗漏水这一问题的考验，相关的工作人员也越来越重视这一问题。
本文结合案例，对粘土心墙土石坝工程的防渗技术进行分析。
【关键词】：粘土心墙；土石坝；防渗技术引言随着社会经济的发展，水利工程的发展也呈现出了良好的局势，粘土心墙土石坝工程作为水利工程中的重中之重，其防渗施工工艺备受我国以及相关政府部门的重视。
1、工程背景某水电站工程等别为二等工程，工程规模为大（2）型，电站枢纽主要由粘土心墙堆石坝、两岸泄洪洞和右岸引水发电建筑物等组成。
粘土心墙坝最大坝高79.50m，坝顶长526.7m，上、下游坝坡1：2，坝顶宽度12.0m。
坝体分为心墙、坝壳堆石、反滤层、过渡层四大区，坝体防渗采用粘土心墙。
坝基防渗采用塑性混凝土防渗墙，墙底深入相对不透水层⑨层壤土1.0m，总长21m。
上游坝坡复合土工膜、坝基防渗墙及相对不透水层共同组成大坝的防渗体系，这也是平原水库较为常用的防渗措施。
2、粘土心墙土石坝工程的防渗技术2.1施工顺序采用增量法考虑荷载的逐级施加，可反映结构本身随施工填筑、蓄水位增加等荷载变化对应力变形的影响。
在水库施工中，防渗墙有时会先于坝体施工，在施工阶段兼做防渗帷幕使用，等坝体填筑完成蓄水后，又可作为防渗体进行防渗。
平原水库除险加固工程中，坝体前期已经填筑完成，在加固时需采用防渗墙做防渗处理。
本次计算模拟这两种比较常用的施工顺序：先建防渗墙后填筑坝体；先填筑坝体后建防渗墙。
2.2防渗墙位置工程中，防渗墙的位置会根据防渗效果，工程投资、地质条件等因素的不同，在坝体中的位置也会有所不同，分析计算时建立初始应力和动态荷载变形模型，分别考虑防渗墙在①上游压重前、②上游坝脚前、③上游1/2坝坡处和④坝中4个工程中常见的位置。
2.3槽段划分根据墙体厚度和河床地质条件，机械造孔混凝土防渗墙不分缝，初拟12m为一个槽段，每个槽段分两序施工。
土石坝复合土工膜防渗心墙施工工艺研究土石坝是世界上在防洪拦坝的一项重要的水利工程为了保证土石坝的安全使用，在建造土石坝的时候都会对土石坝做好防渗透能力。
在之前的土石坝建造过程中都会采用一些密度较大的物质作为防渗体，还阻挡雨水的浸湿，提高土石坝的抗震性能、工作能力和使用寿命。
目前，所使用的防渗材料大多是以土工膜和复合土工膜为主，本文就复合土工膜防渗墙的设计和建造做进一步的研究，为以后的工程设计提供可供参考的经验。
标签：土工膜；复合土工膜；防渗心墙；施工技术古语有云：“千里之堤溃于蚁穴”。
土石坝作为古代劳动人民在水利上的杰出的建筑，对人民的生命财产安全和灌溉农业有很大的帮助，是古代先人在水利上面一项重要的贡献。
古人在建造土石坝的时候就考虑到水流的渗透对其的侵害，一般在建造的时候都会选择防渗系数较高的原材料。
在建造的过程中经过不断地摸索和现代技术的不断进步，土石坝的防渗装置从黏土心墙、混凝土挡板和参有沥青的混凝土挡板等防渗体，过渡到现在的防渗材料土工膜和复合土工膜的防渗材料。
1.防渗体材料的发展1.1传統的防渗材料由于我国幅员辽阔，全国因地域的差异在土石坝的建造中选择的防渗材料有很大的不同，大多都因地制宜，选择适合本地的且防渗性能较好的防渗材料。
传统的防渗材料主要包括土料防渗体、混凝土挡板防渗体和掺有沥青的混凝土防渗体。
土料防渗体主要应用在地方包括心墙坝、斜墙坝和均质坝等防渗体上面，在河南的小浪底工程得到了成功的应用；混凝土挡板材料主要是石头为主要的防渗材料，其组成体系主要有防渗墙、趾板、挡板和各种止水接缝组成，建设高度一般都不会超过两百米，起源于十九世纪的美国，我国在上个世纪八十年代得到飞速的发展；掺有沥青的混凝土挡板主要是沥青和碎石块混合的材料，目前主要应用于蓄水水库和河流渠道等，因其有十分较好的抗裂性能而被工程技术人员广泛采用。
1.2 土工膜及复合材料土工膜是现代的一种新型的防渗材料，根据其组成的不同可以分为聚合物和沥青这两大类，根据其特殊的防水性能可以分为加筋和不加筋之分，而且其制造的地点也不尽相同，聚合物类型的土工膜在工厂中制造，沥青类型的土工膜则是在施工现场完成。

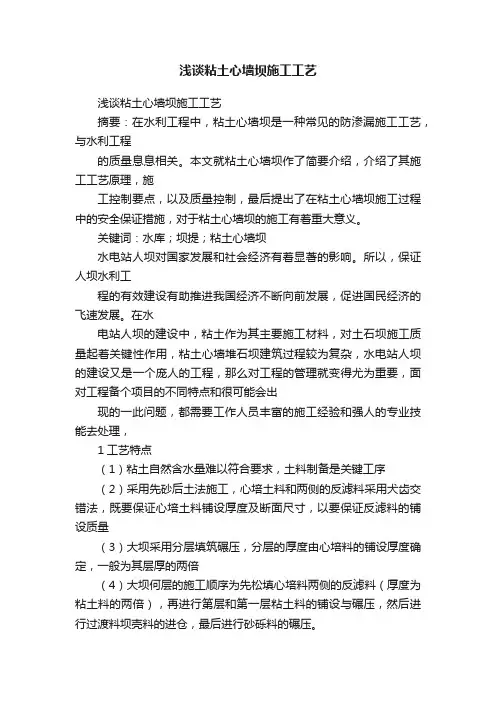

浅谈粘土心墙坝施工工艺浅谈粘土心墙坝施工工艺摘要：在水利工程中，粘土心墙坝是一种常见的防渗漏施工工艺，与水利工程的质量息息相关。
本文就粘土心墙坝作了简要介绍，介绍了其施工工艺原理，施工控制要点，以及质量控制，最后提出了在粘土心墙坝施工过程中的安全保证措施，对于粘土心墙坝的施工有着重大意义。
关键词：水库；坝提；粘土心墙坝水电站人坝对国家发展和社会经济有着显著的影响。
所以，保证人坝水利工程的有效建设有助推进我国经济不断向前发展，促进国民经济的飞速发展。
在水电站人坝的建设中，粘土作为其主要施工材料，对土石坝施工质量起着关键性作用，粘土心墙堆石坝建筑过程较为复杂，水电站人坝的建设又是一个庞人的工程，那么对工程的管理就变得尤为重要，面对工程备个项目的不同特点和很可能会出现的一此问题，都需要工作人员丰富的施工经验和强人的专业技能去处理，1工艺特点（1）粘土自然含水量难以符合要求，土料制备是关键工序（2）采用先砂后土法施工，心培土料和两侧的反滤料采用犬齿交错法，既要保证心培土料铺设厚度及断面尺寸，以要保证反滤料的铺设质量（3）大坝采用分层填筑碾压，分层的厚度由心培料的铺设厚度确定，一般为其层厚的两倍（4）大坝何层的施工顺序为先松填心培料两侧的反滤料（厚度为粘土料的两倍），再进行第层和第一层粘土料的铺设与碾压，然后进行过渡料坝壳料的进仓，最后进行砂砾料的碾压。
2工艺原理粘土心培坝的填筑施工时，如何控制粘土心培料的质量是关键，采用犬齿交错法进行土料的填筑，就是为了要保证心培土料的填筑质量，施工时，般先按设计尺寸铺设心培两侧的反滤料，其厚度为拟铺心培层厚的两倍，然后分别施工两层粘土，利用粘土层和反滤层交错土升进行施工，是易保证粘土料的铺设边线，其一是易保证压实质量。
3影响土料压实的因素分析3.1击实功能的影响含水率的变化影响着土实料的压实度，在相同土料不同含水率的情况下，用相同击数分层击实，可以得出干密度与含水率的关系，其关系数据可以通过一条曲线来表不，由相应击数下得出的干密度最人值即是最大干密度，与此干密度相对应的含水率就是最优含水率。
土石坝防渗处理措施1. 引言土石坝是一种常见的水利工程结构，用于堵塞河流、沟渠等水体，形成蓄水或调节水流的功能。
然而，土石坝常常面临着渗漏问题，导致水资源的浪费和土石坝的稳定性降低。
因此，对土石坝进行防渗处理是非常重要的。
本文将介绍土石坝防渗处理的常见措施，包括土壤改良、防渗材料的选用和防渗控制措施等。
2. 土壤改良土壤改良是土石坝防渗处理的重要手段之一。
通过改良土壤的物理性质和化学性质，降低土壤的渗透性和渗漏量。
2.1 土壤加固土壤加固是改良土壤的常用方式之一。
常见的土壤加固方法包括夯实、振动加固和压实等。
这些方法可以增加土壤的密实度和抗渗性能，减少土壤的渗流路径，从而降低渗漏风险。
2.2 土壤改质土壤改质是通过添加特殊材料改变土壤的性质，增加土壤的抗渗能力。
常见的土壤改质材料包括粘土、水泥和石灰等。
添加这些材料可以提高土壤的黏聚性和胶结性，减少渗漏通道的存在。
3. 防渗材料的选用防渗材料的选用是土石坝防渗处理的关键步骤之一。
根据不同的工程需求和条件，选择合适的防渗材料可以有效降低土石坝的渗漏风险。
3.1 高分子材料高分子材料是一种常见的防渗材料，其具有良好的密封性能和抗渗能力。
常见的高分子材料包括土工合成材料（如土工膜）、橡胶和聚合物等。
这些材料可以在土石坝表面构筑防渗层，防止水分通过材料的渗透。
3.2 岩石防渗材料岩石防渗材料主要是指以岩石为基础的防渗材料，如膨润土、黏土和矿渣等。
这些材料具有较高的渗透阻力和抗渗能力，适用于土石坝的防渗处理。
4. 防渗控制措施除了土壤改良和防渗材料的选用外，还需要采取一些防渗控制措施来进一步提高土石坝的防渗能力。
4.1 排水系统排水系统是一项重要的防渗控制措施，用于排除土石坝内部的渗漏水。
常见的排水系统包括水平排水系统和垂直排水系统。
水平排水系统通过水平布置的管道将渗漏水引导到集水井或泄洪道中，而垂直排水系统通过垂直布置的排水墙或排水井来排除渗漏水。
4.2 堤面防渗层堤面防渗层是构筑在土石坝表面的防渗层，用于防止渗漏水的进入。

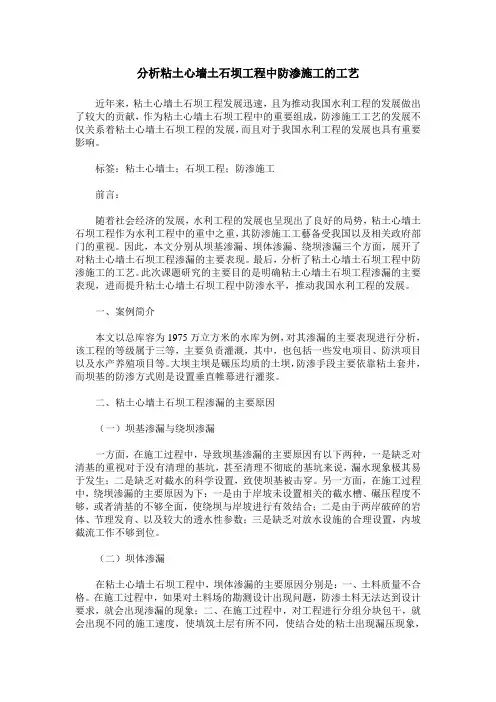

分析粘土心墙土石坝工程中防渗施工的工艺近年来，粘土心墙土石坝工程发展迅速，且为推动我国水利工程的发展做出了较大的贡献，作为粘土心墙土石坝工程中的重要组成，防渗施工工艺的发展不仅关系着粘土心墙土石坝工程的发展，而且对于我国水利工程的发展也具有重要影响。
标签：粘土心墙土；石坝工程；防渗施工前言：随着社会经济的发展，水利工程的发展也呈现出了良好的局势，粘土心墙土石坝工程作为水利工程中的重中之重，其防渗施工工藝备受我国以及相关政府部门的重视。
因此，本文分别从坝基渗漏、坝体渗漏、绕坝渗漏三个方面，展开了对粘土心墙土石坝工程渗漏的主要表现。
最后，分析了粘土心墙土石坝工程中防渗施工的工艺。
此次课题研究的主要目的是明确粘土心墙土石坝工程渗漏的主要表现，进而提升粘土心墙土石坝工程中防渗水平，推动我国水利工程的发展。
一、案例简介本文以总库容为1975万立方米的水库为例，对其渗漏的主要表现进行分析，该工程的等级属于三等，主要负责灌溉，其中，也包括一些发电项目、防洪项目以及水产养殖项目等。
大坝主坝是碾压均质的土坝，防渗手段主要依靠粘土套井，而坝基的防渗方式则是设置垂直帷幕进行灌浆。
二、粘土心墙土石坝工程渗漏的主要原因（一）坝基渗漏与绕坝渗漏一方面，在施工过程中，导致坝基渗漏的主要原因有以下两种，一是缺乏对清基的重视对于没有清理的基坑，甚至清理不彻底的基坑来说，漏水现象极其易于发生；二是缺乏对截水的科学设置，致使坝基被击穿。
另一方面，在施工过程中，绕坝渗漏的主要原因为下：一是由于岸坡未设置相关的截水槽、碾压程度不够，或者清基的不够全面，使绕坝与岸坡进行有效结合；二是由于两岸破碎的岩体、节理发育、以及较大的透水性参数；三是缺乏对放水设施的合理设置，内坡截流工作不够到位。
（二）坝体渗漏在粘土心墙土石坝工程中，坝体渗漏的主要原因分别是：一、土料质量不合格。
在施工过程中，如果对土料场的勘测设计出现问题，防渗土料无法达到设计要求，就会出现渗漏的现象；二、在施工过程中，对工程进行分组分块包干，就会出现不同的施工速度，使填筑土层有所不同，使结合处的粘土出现漏压现象，形成松土带；三、大型施工器械匮乏，在坝体施工中，一般都是利用石碾碾压的方式，传统的碾压方式对施工质量的要求较低，导致在坝坡的下游就会出现渗漏；四、坝体在进行分层填筑时，较厚的土层填筑会导致机械功能低下，进而导致土层的下部疏松，发生渗漏现象。
1 大坝渗漏的主要原因与分析1.1 工程基本情况某水库项目总容量是1 980万m3，通常用于农作物灌溉，但是也可进行发电、水产养殖等。
主坝是一般土坝，利用粘土粘附避免出现渗漏的情况，坝底则使用帷幕灌浆填筑。
下文内容将根据此大坝的现状探究粘土心墙土石坝工程施工建设所用的防渗技术。
坝底出现渗漏的主要原因有：(1)大坝施工建设之前没有完全清理坝底，水库使用过程中出现渗漏；(2)施工环节缺乏截水槽设置，或是位置安放不合理，导致没有起到任何截水作用。
1.2 坝体渗漏的主要原因坝体出现渗漏的主要原因有：(1)土料不合格，施工使用的土料存在问题，不能满足基本的使用要求，会出现渗漏；(2)工程施工建设是分工分段进行的，整体进度不同，填筑的土层不一致，后续的环节不能有机地结合在一起，相邻的区域往往会出现松土带；(3)施工过程中设备准备不到位，坝体的碾压使用石碾，技术相对比较落后，碾压经常会出现不平整的状况，下游地区会出现渗漏等情况；(4)坝体填筑不合理，土层堆积过厚，机械设备部充足，不能完善地处理相关问题，因此造成土层上紧下松。
1.3 绕坝渗漏的主要原因绕坝出现渗漏的主要原因有：(1)施工过程中整体夯实程度不到位，截水槽没有合理安放，坝底清理不彻底，造成岸坡连接性不强；(2)周围岩体损坏，透水量严重；(3)防水装置在坝体内，内部的截流工作没有做到位。
2 粘土心墙防渗施工的技术处理措施2.1 粘土心墙套井处理施工粘土心墙土石坝施工过程中，土质夯实应该做到位，避免出现渗漏的情况，粘土心墙自身的紧密度比较高、抗剪性水平比较高，同时还具有一定的收缩性，一般要求的实度是0.96，粘土心墙整体渗透指数低于10×10-5 m／s。
2.1.1 现场击实试验粘土套井实施过程中应该进行减压，正常土料的含水量为21%，密度是1.6 g／cm3，渗透指数是11.73×10-7 cm／s。
实际使用过程中抓钻机型号为8JZ-110，基本动力是22 kW，以此分析施工现场的控制参数信息，夯实20次，填土厚度约30 cm，夯实锤的直径超过800 cm，控制高度范围是2 m。

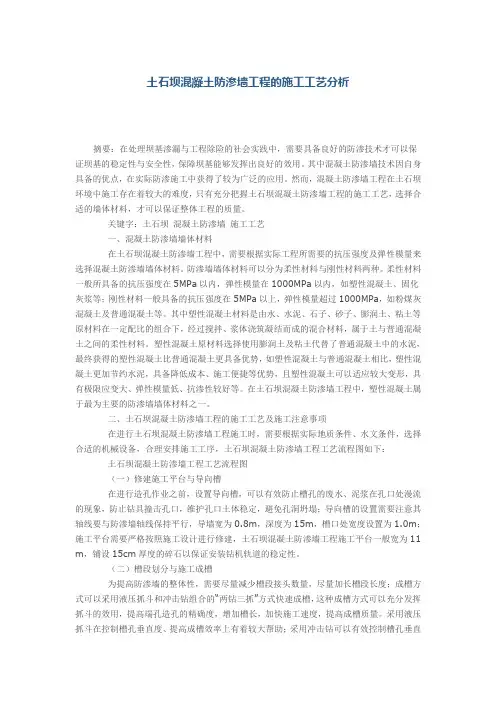

土石坝混凝土防渗墙工程的施工工艺分析摘要：在处理坝基渗漏与工程除险的社会实践中，需要具备良好的防渗技术才可以保证坝基的稳定性与安全性，保障坝基能够发挥出良好的效用。
其中混凝土防渗墙技术因自身具备的优点，在实际防渗施工中获得了较为广泛的应用。
然而，混凝土防渗墙工程在土石坝环境中施工存在着较大的难度，只有充分把握土石坝混凝土防渗墙工程的施工工艺，选择合适的墙体材料，才可以保证整体工程的质量。
关键字：土石坝混凝土防渗墙施工工艺一、混凝土防渗墙墙体材料在土石坝混凝土防渗墙工程中，需要根据实际工程所需要的抗压强度及弹性模量来选择混凝土防渗墙墙体材料。
防渗墙墙体材料可以分为柔性材料与刚性材料两种。
柔性材料一般所具备的抗压强度在5MPa以内，弹性模量在1000MPa以内，如塑性混凝土、固化灰浆等；刚性材料一般具备的抗压强度在5MPa以上，弹性模量超过1000MPa，如粉煤灰混凝土及普通混凝土等。
其中塑性混凝土材料是由水、水泥、石子、砂子、膨润土、粘土等原材料在一定配比的组合下，经过搅拌、浆体浇筑凝结而成的混合材料，属于土与普通混凝土之间的柔性材料。
塑性混凝土原材料选择使用膨润土及粘土代替了普通混凝土中的水泥，最终获得的塑性混凝土比普通混凝土更具备优势，如塑性混凝土与普通混凝土相比，塑性混凝土更加节约水泥，具备降低成本、施工便捷等优势，且塑性混凝土可以适应较大变形，具有极限应变大、弹性模量低、抗渗性较好等。
在土石坝混凝土防渗墙工程中，塑性混凝土属于最为主要的防渗墙墙体材料之一。
二、土石坝混凝土防渗墙工程的施工工艺及施工注意事项在进行土石坝混凝土防渗墙工程施工时，需要根据实际地质条件、水文条件，选择合适的机械设备，合理安排施工工序，土石坝混凝土防渗墙工程工艺流程图如下：土石坝混凝土防渗墙工程工艺流程图（一）修建施工平台与导向槽在进行造孔作业之前，设置导向槽，可以有效防止槽孔的废水、泥浆在孔口处漫流的现象，防止钻具撞击孔口，维护孔口土体稳定，避免孔洞坍塌；导向槽的设置需要注意其轴线要与防渗墙轴线保持平行，导墙宽为0.8m，深度为15m，槽口处宽度设置为1.0m；施工平台需要严格按照施工设计进行修建，土石坝混凝土防渗墙工程施工平台一般宽为11 m，铺设15cm厚度的碎石以保证安装钻机轨道的稳定性。
浅论土石坝粘土心墙施工工艺与质量控制浅论土石坝粘土心墙施工工艺与质量控制摘要：在水利工程中，粘土心墙坝是一种比较常见的坝体防渗形式，其主要优点是能够充分利用当地天然的建筑材料，筑坝材料来源直接、方便，能够就地取材，材料运输成本低。
同时粘土心墙坝的防渗效果好，适应地基变形能力强。
同时在粘土心墙堆石坝填筑施工中，不断通过对施工技术措施的优化，合理配置资源，严格控制各施工工艺，从而使得施工质量充分符合设计及规范要求。
关键词：粘土心墙；施工工艺；质量控制一、工程概况清远抽水蓄能电站下水库大坝坝型为粘土心墙堆石（渣）坝，坝顶高程144.5m，最大坝顶长度为275m，最大坝高74.8m，坝顶宽7.0m，坝体填筑总方量约为180万m3。
坝体上游边坡1：2.75，下游边坡1：2.5。
粘土心墙以坝顶中心线为中心对称布置，心墙顶部宽度3.0m，上下游坡度均为1：0.2。
清远抽水蓄能电站下水库大坝坝体填筑自2012年5月份开始填筑，至2014年6月份完成，施工过程中工序、工艺安排合理、有序，施工质量、进度、安全等均满足工程要求。
现从施工工艺与质量控制两个方面对下水库大坝粘土心墙施工经验、心得进行简要说明，为以后类似工程施工提供借鉴与指导。
二、主要施工工艺2.1 现场碾压试验坝体粘土心墙正式填筑施工之前必须进行现场碾压试验，其主要目的如下：（1）核实坝体填筑设计压实标准—干密度、压实度是否能达到设计技术要求以及沉降量大小，以满足设计要求的最大干容重，最小空隙率及渗透系数等设计技术要求；（2）检验所选用的碾压机械的适应性和性能的可靠性；（3）研究达到设计要求填筑标准的压实方法，通过实验和比较确定经济合理的施工压实参数，压实厚度、铺料方式、平料方式、加水量、碾压遍数、碾压速度等参数。
（5）研究和完善填筑施工工艺和措施；（6）研究坝料压实质量控制措施及质量检测的有效方法。
粘土心墙现场碾压试验必须按照相关规程规范严格进行。
通过试验，得出最佳组合结果，作为坝体粘土心墙正式填筑施工的依据，也是作为质量控制的有力手段之一。
土石围堰粘土心墙防渗施工技术措施作者：胡伟来源：《建筑工程技术与设计》2014年第05期【摘要】越南占化水电站在施工土石围堰的时候采用粘土心墙代替高压喷射灌浆的方法进行围堰的防渗处理，取得了较好的效果。
粘土心墙施工工艺简单，安全，经济，主要对该技术的实施要点及效果进行介绍，供同类工程借鉴和探讨。
【关键词】土石围堰；粘土心墙；高压喷射灌浆一、工程概况越南占化水电工程位于越南宣光省占化县安立、雄美两乡内的锦江主流上，距离相邻上一梯级宣光水电站约20km，距离县城中心约15 km。
占化水电站为低水头、大流量的水电站，总装机容量为48MW，是以发电为主的枢纽工程。
工程属三等工程，永久建筑物为三级建筑物，相应的导流建筑物级别为V级。
根据越南建设标准TCXD VN285：2002规范规定，V级临时建筑物采用的洪水设计频率标准为10年一遇。
二、施工导流方案综合坝址地形地质条件、枢纽主要建筑物的布置特点、围堰布置形式及施工进度等因素对本工程采取两期两段的导流方式。
导流方案：一期首先在左岸填筑一期土石子围堰将河床一分为二，此时由右岸河床导流，在一期子围堰保护下，施工纵向混凝土围堰、一期上下游土石围堰，第一个枯水期末，将一期子围堰拆除，形成上下游土石围堰与纵向混凝土围堰组合的一期基坑面貌。
横向土石围堰为过水围堰，可以在洪水间隙，施工厂房和2#～3#闸门坝段。
第二个枯水期继续施工左岸厂房、2#～3#闸门坝段。
第三个枯水期，开始填筑二期上下游土石围堰，用右岸二期上下游土石围堰与一期已施工的纵向混凝土围堰组合形成二期基坑面貌。
此时由左岸已建2孔泄水闸坝过流，施工右岸4#～10#坝段及左岸剩余部分。
三、围堰的施工依据原设计在填筑好围堰后要进行高压喷射灌浆，经过改用粘土心墙的施工方法不仅节省了成本而且缩短了工期。
一期子围堰围左岸，采用土石围堰型式。
围堰顶宽7.0m，上游堰顶高程43.60m，下游堰顶高程41.00m，迎水面坡比为1：2.0，背水面坡比为1：1.5，粘土心墙防渗；一期子土石围堰轴线全长为481.61m，上游围堰轴线长122.37m，下游围堰轴线长117.96m，纵向围堰轴线长为241.28m。
粘土心墙坝体渗漏分析及充填灌浆的应用摘要：充填式灌浆施工是利用泥浆的自重压力，将泥浆注入土坝坝体内充填已有裂缝、洞穴等坝体隐患，以达到加固堤坝目的的一种施工方法。
为了提高灌浆效率和效果，也可以在注浆孔口施加一定的泵压力。
通过工程实例，介绍了充填灌浆在水库坝体处理中的施工设计方法和施工工艺，指出该项技术具有良好的处理效果。
关键词：坝土段泥浆充填灌浆；防漏处理1工程概况及地质条件水库建成蓄水后，量水堰渗漏量随库水位的升高而增大，当库内水位蓄到1547.80m（水头低于正常蓄水位14.8m）时，量水堰渗漏量达32.51L/S，远大于水库正常渗漏量，经计算年渗漏量达到库容的37%，必须进行妥善处理。
2、坝土渗漏原因检查情况分析2.1勘探钻孔检查为查清水库现状渗流量过大的原因，经参建各方共同研究决定勘察方案。
勘探工作以地质钻探和压（注）水试验为主。
钻探共布置6个钻孔，在坝址区布置5个钻孔，钻孔位于坝轴线上。
通过对勘查孔资料分析，坝址区展布前震旦系砂岩，岩体透水率为0.41～173.09Lu，其中q≥100Lu强透水的有一段，占2.9%，100＞q≥10Lu的有18段，占52.9%，岩体透水率q＜10Lu的有13段，占44.2%，存在盖板与坝基接触带渗漏；从勘察孔坝土部分进行注水试验的成果可以看出大部分孔段的k值在1×10－3～1×10－4cm/s之间，属中等透水，根据检查结果需进一步进行勘查分析。
2.2浸润线观测从近期实际观测的多组测压管水位高程数据中，选出1组与当前库水位相近的数据作为分析比较，以大坝标准横剖面将坝体内各区域设计参数代入理正岩土5.6版，用渗透分析有限元法绘制当前库水位（1547.77m）时对应的浸润线，与测压管内实测水位进行比较，心墙区域内测压管CYK1，测压管CYK2内实测水位较计算浸润线偏高，其余水位线高程与计算浸润线相近。
2.3日常库前水位对应的坝后渗流量观测通过对三角堰日常观察，库前水位在1547m时，坝后三角堰水位基本稳定在22.5cm，相应的渗流量约33.6L/s。
粘土心墙土石坝工程中防渗施工的处理措施摘要：随着社会的发展和科技的进步，我国粘土心墙土石坝工程在不断发展，成为国民经济的重要组成部分，有效提高了人们的生活质量，施工单位必须落实好粘土心墙土石坝的主要防渗处理工作。
关键词：粘土心墙土；石坝工程；防渗施工；处理措施近年来，粘土心墙土石坝工程规模不断扩大，虽然取得了一定的成效，但是依然存在很多问题，阻碍了粘土心墙土石坝工程的进步，本文围绕粘土心墙土石坝工程中防渗施工的处理措施进行分析，希望能给施工单位借鉴意义。
1.大坝渗漏的成因与分析1.1工程概况本文以某使用粘土心墙土石坝的水库为例，例如：该水库库容一千万立方米，承担的职责主要包括灌溉，还能进行发电、防洪、养殖等工作，属于一座综合水库。
但是，该水库的大坝使用的结构为碾压均质土坝，其防渗透是通过粘土套井实现，本文以该土坝为原型，对粘土心墙土石坝的防渗透技术进行简要讨论。
粘土心墙土石坝的施工方法操作技术十分简单，使用到的工序较少，在建成后方便进行维修、扩建。
由于粘土心墙土石坝使用的材料价格相对低廉，能够有效节省钢筋、混凝土等材料，降低了材料的运输成本。
但是，粘土心墙土石坝在施工过程中不能够溢流，因此，施工导流方面存在着一定的缺陷。
大坝渗漏的原因包括：由于施工过程中，没有考虑设置截水槽的位置，导致截水槽设置不科学，当清基不彻底时，水库在建成不久后常常出现漏水问题。
1.2坝体渗漏的主要原因导致坝体出现渗漏的原因较多，主要因素可以归结为以下几个内容：首先，坝体的施工材料不达标。
施工过程中的土料选择工作出现问题，导致施工土料未能符合防渗漏的要求，从而导致坝体出现渗漏事故；其次，在坝体工程施工过程中，技术人员运用分组、分块的施工方式施工，在施工过程中若各组施工的进度不一致，导致填筑土层出现不同的情况，相邻的施工工作面之间常常出现松土带，该位置容易发生渗漏问题；在施工过程中缺乏大型的专业设备，使用的设备不够先进，大坝也可能会出现碾压质量过差而导致的大面积受损；最后，坝体在分层填筑的过程中，一旦土层的填筑厚度过厚，施工期间碾压不到位，常常导致土质下部较为疏松[1]。
深厚覆盖层地基土石坝防渗处理要点分析深厚覆盖层地基土石坝防渗处理是一种常见的水利工程处理方法，旨在提高石坝的渗透防护能力，确保坝体的安全稳定。
以下是对深厚覆盖层地基土石坝防渗处理要点的分析。
1.地质勘察：在进行深厚覆盖层地基土石坝防渗处理之前，需要对工程区域进行详细的地质勘察，包括地质构造、地下水文地质条件以及地基土的性质等方面的调查。
通过对地质条件的分析，可以确定防渗处理的具体方案。
2.防渗处理材料的选择：深厚覆盖层地基土石坝防渗处理所使用的材料主要包括防渗材料和排水材料。
防渗材料常用的有粘土、土工合成材料等，排水材料常用的有砂砾、石子等。
在选择材料时，需要考虑其渗透性能、强度、耐久性等因素，以确保防渗处理的效果。
3.防渗层布置方式：根据具体的工程条件和设计要求，可以采用垂直防渗层和水平防渗层两种布置方式。
垂直防渗层指的是将防渗材料垂直布置在地基土中；水平防渗层指的是将防渗材料水平布置于地基土的表面。
在实际工程中，一般采用垂直防渗层和水平防渗层相结合的方式进行布置，以提高防渗的效果。
4.施工工艺控制：在进行深厚覆盖层地基土石坝防渗处理时，需要严格控制施工工艺。
首先要保证施工过程的质量控制，包括材料的选择和配比、施工方法的正确性等方面；其次要注意施工进度的控制，确保施工的连续性和一致性；最后要加强现场管理，做好施工过程中的监测和检验工作，及时发现和处理问题。
5.施工质量监测和评估：深厚覆盖层地基土石坝防渗处理完成后，需要对施工质量进行监测和评估。
监测工作主要包括防渗层的渗透性能监测和地下水位监测，通过监测数据的分析，可以评估防渗处理的效果，并提供后续维护管理的依据。
深厚覆盖层地基土石坝防渗处理是一项复杂的工程任务，需要综合考虑地质条件、材料选择、施工工艺控制等要点。
通过科学合理的处理措施，可以有效提高石坝的渗透防护能力，确保工程的安全稳定。
大坝防渗粘土心墙施工工法发表时间：2019-04-11T14:37:53.453Z 来源：《基层建设》2019年第2期作者：刘爽[导读] 摘要：水利施工常见防渗手段为粘土心墙施工方式，相对于常规的心墙施工方法，通过将细沙滤料的填筑，完成防渗工程的建设，可以完全利用当地的天然材料，材料的来源较为直接，工程成本得以节约，心墙的地基变形适应能力较强，综合防渗效果更优。
云南建投第一水利水电建设有限公司云南昆明 650217摘要：水利施工常见防渗手段为粘土心墙施工方式，相对于常规的心墙施工方法，通过将细沙滤料的填筑，完成防渗工程的建设，可以完全利用当地的天然材料，材料的来源较为直接，工程成本得以节约，心墙的地基变形适应能力较强，综合防渗效果更优。
关键词：大坝防渗；粘土；心墙；施工大坝心墙的质量十分重要，在进行大坝建设时，应该通过多方面手段对大坝进行防渗处理，使大坝的质量符合预期质量目标，通过粘土心墙施工法改进大坝整体防渗效果，对坝体渗漏因素及当前建设中需要改进内容探讨，制定粘土心墙施工工法，以优化整体的防渗漏效果。
1大坝渗漏的主要因素分析1.1大坝工程情况分析水库大坝在进行农作物种植水资源提供的同时可以实现发电及水产养殖生产，通常利用粘土实现主坝的防渗，通过帷幕灌浆对坝底进行填筑，目前大坝渗漏原因多为建设前未完成坝底的彻底清理，水库在使用过程中存在功能缺陷，出现渗漏的情况。
同时施工设计时如果没有合理的截水槽的设计，或者设计的并不合理，也会使水库使用过程中出现一系列问题[1]。
1.2坝体的渗漏通常导致坝体渗漏的原因包括土料、施工、设备、填筑等方面因素。
（1）土料：如果土料的质量不过关，使用过程中出现一系列问题，不能完全实现对于防水的基本要求，可能会导致渗漏情况的发生。
（2）施工建设：通常工程的施工建设过程包含不同的施工阶段，不同的阶段有不同的施工整体进度，如果出现进度不一致导致环节结合出现问题，则会导致相邻区域的连接出现障碍，容易形成松土地带，容易发生坝体的渗漏情况。
土石坝PVC复合土工膜防渗心墙施工工法土石坝PVC复合土工膜防渗心墙施工工法一、前言土石坝是水利工程中常见的工程类型，而防渗是土石坝施工中需要解决的主要问题之一。
土石坝PVC复合土工膜防渗心墙施工工法是一种有效的防渗方法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点土石坝PVC复合土工膜防渗心墙施工工法具有以下几个特点：1. 施工简单方便，工期短。
采用该工法可以大大缩短施工周期，提高施工效率。
2. 抗渗性能好，可以有效防止水土流失和坝体渗漏，提高坝体的抗渗能力。
3. 耐久性强，具有较长的使用寿命，能够满足土石坝工程的长期稳定性要求。
三、适应范围土石坝PVC复合土工膜防渗心墙适用于各种土石坝工程，特别是在渗透性土层较深的地区和地质条件较差的地方具有较好的适应性。
四、工艺原理土石坝PVC复合土工膜防渗心墙施工工法的原理是利用PVC复合土工膜的防渗性能，结合土工材料构成防渗心墙。
在实际施工中，采取一系列技术措施来保证防渗效果。
首先，根据工程要求选择合适的土工膜材料，并进行预处理，提高其附着力和抗渗性能。
然后，按照设计要求进行薄弱环节的处理，如接缝处理、固定和修补等。
最后，根据土石坝的结构要求，合理布置土工膜，形成完整的防渗心墙。
五、施工工艺1. 土石坝基坑准备：清理基坑，确保基坑平整、无明显缺陷。
2. 土工膜材料铺设：铺设土工膜材料，保证其紧贴基底，无明显皱褶。
3. 接缝处理：对膜材料的搭接处进行处理，采用热熔焊接或冷裂合成等方法使接缝处完全密封。
4. 固定与修补：对土工膜进行固定，采用土石保护层或钢筋混凝土固定件进行固定，并进行必要的修补工作。
5.每层土工膜的处理：在每层土工膜铺设完毕后，要进行检查，修复和紧固破损的部分。
6. 防渗心墙的形成：根据设计要求，逐层堆筑填土形成防渗心墙。
六、劳动组织施工过程中，应建立合理的劳动组织，明确责任分工和任务安排。
粘土心墙土石坝工程中防渗施工的工艺分析摘要：粘土心墙土石坝工程中普遍的存在着坝体渗漏以及浸润线抬高等病害，这些问题的存在极大危害了水库的安全及正常运行。
就目前来看，防渗处理的措施较多，但是如何因地制宜的选择防渗处理方案以及满足除险加固工程的经济性、可实施性以及安全与环保的要成为了当下亟待解决的问题。
本文以某工程为例，从大坝渗漏的成因以及类型入手，重点论述了粘土心墙土石坝的主要防渗处理措施。
关键词：粘土心墙；土石坝；防渗；措施
粘土心墙土石坝作为一种应用广泛的一种坝型，是一种由石料、土料或者混合料经过抛填以及碾压等方法堆筑而成。
这种坝型具有施工技术简单、工序少、适应变性、便于维修与扩建，同时大量的节省了钢材、水泥等重要建筑材料，从而减少了筑坝材料的远途运输。
但是由于自身不能溢流，从而在施工导流方面没有混凝土坝方便。
1、大坝渗漏的成因与分析
1.1 工程概况及坝基渗漏的主要原因
某水库总库容1980万m3，属于ⅲ等工程，是一座灌溉为主，同时兼顾发电、防洪以及水产养殖等综合利用型水库。
大坝的主坝为碾压均质土坝，通过粘土套井来实现防渗，而在坝基采用垂直帷幕灌浆实施防渗。
下面以此坝为例对粘土心墙土石坝工程中防渗施工
的工艺进行简要论述。
坝基渗漏的可能原因有两个：①清基不彻底或者没有进行清基，从而致使水库在建成不久就出现了漏水现象；⑦可能是由于施工中没有考虑设置截水槽或者截水槽的设置不科学，致使在使用中被击穿。
1.2 坝体渗漏的主要原因
坝体的渗漏原因主要有四个：①土料不达标。
在施工中土料场勘测设计存在缺陷，致使使用的防渗土料不能满足设计需求，从而导致渗漏出现；⑦工程在施工中采用了分组分块包干的方式，致使施工中各层面的施工速度不一致，从而导致填筑的土层不同。
最终导致相邻两块的结合处产生漏压的松土带；③由于施工期间缺乏大型的施工器械，坝体采用石碾碾压而成，而落后的碾压方式导致了施工质量差以及下游坝坡出现了大面积的渗漏现象；④在坝体分层填筑期间，由于土层填筑过厚，同时施工的机械功能不足，从而导致土层上部紧密而下部疏松。
1.3 绕坝渗漏的主要原因
①在施工中岸坡没有设置截水槽，碾压不密实，或者是在清基过程中不彻底，从而导致与岸坡的结合不好；②两岸的岩体破碎，同时节理发育以及透水性大；③放水设施设置于坝体的内部，没有做好内坡截流。
2、粘土心墙的主要防渗处理措施
2.1 粘土心墙套井处理施工
本工程的粘土心墙土石坝工程中采用冲抓套井夯实方法进行防渗，粘土心墙具有均匀密实、足够高的抗剪力强度以及较小的压缩性，这里设置压实度为0.96，而粘土心墙的渗透系数小于10×10-5m ／s。
2.1.1 现场击实试验
在实施粘土套井前要先进行相关的试验，试验中使用的土料的最佳含水量以及最大干密度分别为20.9％与1.63g／cm3，其渗透系数为11.73×10-7cm／s。
试验中使用的冲抓钻机为8jz-110，配套动力为22kw，最终确定了现场施工的控制参数为：夯击次数为20，铺土厚度为30cm，夯锤的直径大于800mm，控制提升高度为2m。
2.1.2 套井开挖
粘土套井的防渗墙使用8jz-110冲抓钻机，施工操作可以分为三个环节：造孔、回填以及夯实。
机具凭借自身重量朝井位冲击并将土抓起，当整个机具提升到井口处后向小车卸土，然后进行下次冲击。
如此循环，直至挖掘到计划的深度。
2.1.3 套井的回填
这里要求套井与坝基基础部位要深入基岩50cm，并使用水泥：土为1：5的回填土回填这50cm的深度。
在套井回填的整个过程中要对夯锤的落距、落锤的平稳性进行严格控制，从而保证夯实的密度。
这一过程要按照试验计划的夯距、夯击次数以及铺土的厚度进
行施工。
当回填至距离顶部2m内时要适当的减少冲击量以及夯距，以防止坝顶的开裂或者是孔周围的壅起。
2.1.4 质量检测
在进行粘土回填前质检人员要乘坐安全笼对井下的积水以及井底清基，确保井底的碎石、浮土等被清理干净，并保持无积水存在。
用于回填的土料要由专人负责捡拾树根、草皮等杂物。
最后实施分层、均匀填筑，每层的松土层厚度控制在30cm。
回填土施工完毕后要进行监测，检查的项目包含含水量、干密度、压实度以及渗透系数。
现场的质量检测人员在位于套井井底的2～3m处开始取第一组样，每组的取样数目为3个，同时在取样上标注时间、井号、深度等信息。
监测结果的不合格率不能大于90％，同时不合格的土料不能集中出现。
2.1.5 施工中出现的主要问题以及对策
井壁的偏斜以及处理方法。
套井施工中如果遇到土质不均匀，例如一边硬而一边软，此时就会导致井壁朝着软土一侧偏斜。
为此要通过以下措施纠正：使钻头上下冲击并振动，促使底价缓慢的位移来改变井壁偏斜方向。
然后通过锚桩固定机架，并拧紧支架的连接螺栓。
或者将机器的软土质一侧垫高或者硬土质一边降低，从而防止倾斜现象继续恶化。
如果是由于钻头的叶片长短不一致所致，要及时的更换叶片。
深孔渗水原因及处理。
对于发生渗水的深孔要通过下钢护筒进
行支护，并在钢护筒上设置渗水孔，将渗水用水泵排出，最后在水排干净后及时的予以回填。
深孔塌方的原因与处理。
由于粘土心墙土石坝的坝体土质松软，在渗水的作用下会导致个别底部的土质松散，为此可以借助于打补强孔进行防渗处理。
施工中可通过三排套井在发生塌孔或者是漏水的套井部位的上、下游打井回填粘土实现对水流的截断，实现对塌方部分的补强。
裂缝处理方法。
在施工中如果出现横向裂缝要在主排孔施工完毕之后在横向裂缝部位的轴线上增设一排抓孔以防止裂缝扩散。
2.2 套井底部的固结灌浆施工
鉴于水库的水位最多降至57m，但是依然与坝堤高程50m有7m 的水头。
同时由于局部孔和基岩尚有0.3～0.4m距离，为此后来设计使用固结灌浆施工方法进行防渗加固。
本工程的灌浆范围的桩号为0+015～0+225m，灌浆的孔距为2.5m。
整个灌浆过程分为3大阶段，每0.5m土体为一阶段。
灌浆开始初期不使用灌浆压力，并在水泥浆中加入一定的速凝剂。
整个灌注过程中控制灌浆压力小于0.2mpa，使固结灌浆与帷幕灌浆最终形成一个完整的防渗体。
2.3 帷幕灌浆
本防渗施工工程在不同的坝体位置使用了不同的加固方法，在坝体采用了粘土套井防渗处理，在基岩与坝体土的接触部分采用了固结灌浆防渗处理，下面采用帷幕灌浆对坝基进行防渗加固。
帷幕灌浆中使用的中轴线为坝体轴线下偏移37.5cm，需要实施帷幕灌浆的范围从整个坝段扩展到坝肩两侧的20m范围内，从而实现了与两侧山体的有效连接，共同构成了防渗通道。
设立的帷幕要深入不透水层以下5m，并使用粘土球将坝体钻孔回填。
与套井防渗处理类似，实施帷幕灌浆处理也要进行现场灌浆试验，从而确定各项参数。
试验中使用xy-1a-4型地质钻机钻孔，在坝体中钻进过程中使用75ram的合金探头，而在基岩中使用56mm金刚石分段钻进，深入到岩层内部15m以内。
在每一灌浆段结束之后要进行孔壁的及裂缝的冲洗，裂缝冲洗压力为本灌浆段压力的80％。
灌浆使用
p.0.42.5普通硅酸盐水泥，采用自上而下的范式分段灌浆，灌浆使用的水灰比为5：1、3：1、2：1、1：1、0.6：1，并且由稀到浓逐渐变化，直到达到结束标准。
如果在灌浆中发现冒浆或者漏浆现象要根据具体的情况进行限量、限流、封堵、浓浆、低压以及间歇灌浆等方法进行处理。
3、结束语
由于各个工程所具有的地质条件差异较大，甚至在同一个大坝基础上也会存在差异。
为此防渗施工中要遵循设计与规范的前提下，结合工程的实例与施工经验制定合理的施工方法与参数设置，只有这样才能保证良好的灌浆效果。
在以上施工过程中根据工程地质条件以及现场实际状况，通过与参与建设的各方进行有效地沟通，保证了工程的质量及工期。
同时针对于粘土心墙土石坝工程的
不同渗透情况采用了针对性的防渗处理方法，取得了良好的防渗效果。
在实际的土石坝渗漏处理中可以根据技术、资金、病害程度、种类以及设备等因素对各种施工方案进行优选，同时做好各项预防与检查工作，及早发现隐患并治理。
