金佳·嘉园暖通计算书（人防）

一、 建筑条件：

人防建筑面积：1969.00平方

人防掩蔽面积: 1375.58平方

掩蔽人数: 1374人

防毒通道体积: V0=10x3.5=35m3

密闭区容积: V=5835m3

二、 清洁通风计算：

1. 清洁通风新风指标：q1=5.4m3/h.p

2. 清洁通风量：LQ=N.q1 =1374x5.4=7419.6m3/h

3. 平时最大通风量为40000 m3/h，大于战时通风风量，采用平时最大通风

量确定通风竖井面积，取通风竖井风速为6m/s,则Sj=40000/(3600x6)=1.85m2

要求土建专业在设计进风井时，竖井面积 Sx应大于1。85平方，竖井

室外百叶面积不小于2平方。

三、 滤毒通风计算：

1． 滤毒通风新风指标：q2=2.1m3/h.p

2. 滤毒通风量：LR=N.q2 =1374x2.1=2885.4m3/h

3. 保持室内正压所需新风量为：LH=V0XK+V4%=35X40+5835X0.04

=1433.4m3/h小于2885.4m3/h

滤毒通风量LD取LR和LH中的大值，故LD=2885.4m3/h.

四、 防护隔绝时间计算：

t= 1000V(C-C0)/ NC1

=1000x5835x(2.5%-0.45%)/1373x20

=4.3h>3h

满足规范要求

五、 最小防毒通道换气次数：

n=L（滤毒）-0.04V/V0

n= 3000-0.04x5835/35

n=79次/h

六、 超压排气活门数量计算：

n=L（滤毒）-0.04V/L0

n=3000-0.04x5835/800

n=3.4只

取四个

七、 进风消波设施的设计选型：

本工程采用悬板防爆波活门，清洁通风量为7419.6m3/h，所选防爆波活门

的战时最大通风量应大于7419.6m3/h，选用BMH8000-15,该活门战时最大通风

量为8000m3/h.

八、 计算油网滤尘网数量：

本工程采用LWP-X型油网滤尘网,单块最大通过风量为1600m3/h,

n=LQ/Ly=7500/1600=4.69块

考虑到便于安装，选用双数6块。采用两排安装,滤尘室与集气室之间的

墙上留两个530X1640mm的孔洞。

九、 计算过滤吸收器的数量：

毒通风量为2885.4m3/h，选用三台RFP-1000的过滤吸收器，

该型过滤吸收器单台额定风量为1000m3/h.

十、 通风管道的设计：

清洁新风量为7419.6m3/h，清洁进风管道选用D560圆形风管，风速

为：8.3m3/h.滤毒风量为2885.4m3/h，滤毒进风管道选用D400圆形风管,

风速为：6.3m/s.

十一、进风机的选择：

1、 计算选择清洁进风机、滤毒进风机所需的风量：

根据以上计算得LQ=7419.6m3/h，取整为7500m3/h;LD=2885.4m3/h

取整为2900m3/h.

2、 计算清洁通风系统的阻力HQ及选择风机所用的风压:

1) 清洁通风时通风系统（进风竖井、进风管道、送风管道等）的阻力H1

H1=200Pa(计算略)

2）消波设施的阻力H2

H2包括悬板活门阻力Hh与进风扩散室阻力Hk,

括悬板活门最大风量时阻力为100Pa,实际通过风量为7500m3/h,

通风阻力与风诉或风量的平方成正比，所以有：

Hh/100=(7500/8000)2,得Hh=87.9Pa,

进风扩散室的阻力：Hk=ξc.v².ρ/2,式中ξc=0.5, ρ=1.2Kg/m³,

V=8.3m/s,所以有Hk=0.5x8.3²x1.2/2=20.7Pa,

H2=87.9+20.7=108.6Pa

3） 油网滤尘器的阻力H3

本工程清洁通风量为7500 m³/h,选用6块LWP-X型油网滤尘网，

每块流经的风量为1250 m³/h，其阻力H3=59.7Pa

HQ=H1+H2+H3=200Pa+108.6Pa+59.7Pa=368.3Pa

HQ’=KpxHQ=1.15X368.3=423.5Pa,

3、 计算滤毒通风系统的阻力HD及所选择风机所用的风压HD’

1) 滤毒通风时通风系统（进风竖井、进风管道、送风管道等）的阻力H1

H1=50Pa(计算略)

2) 消波设施的阻力H2

H2包括悬板活门阻力Hh与进风扩散室阻力Hk,

括悬板活门最大风量时阻力为100Pa,实际通过风量为2900m3/h,

通风阻力与风诉或风量的平方成正比，所以有：

Hh/100=(2900/8000)2,得Hh=13.14Pa,

进风扩散室的阻力：Hk=ξc.v².ρ/2,式中ξc=0.5, ρ=1.2Kg/m³,

V=6.3m/s,所以有Hk=0.5x6.3²x1.2/2=11.9Pa,

H2=13.14+11.9=25Pa

3) 油网滤尘器的阻力H3

本工程清洁通风量为2900 m³/h,选用6块LWP-X型油网滤尘网，

每块流经的风量为483 m³/h，其阻力估算H3=15Pa

4） 过滤吸收器的阻力H4，

查表得RFP-1000的阻力为H4=700Pa,

HD=H1+H2+H3+H4=50Pa+25Pa+15Pa+700Pa=790Pa,

HD’=KpxHQ=1.15X790=908.5Pa,

4、 选择进风机

选择清洁进风机所需进风量为7500 m³/h,全压为423.5Pa，

选择滤毒进风机所需进风量为2900 m³/h,全压为908.5Pa，

本工程战时电源无保证，清洁通风选用电动离心风机4-72一台，

参数详材料表，滤毒选用两台DJF-1型电动脚踏两用风机。

合集下载

人防计算

人防计算

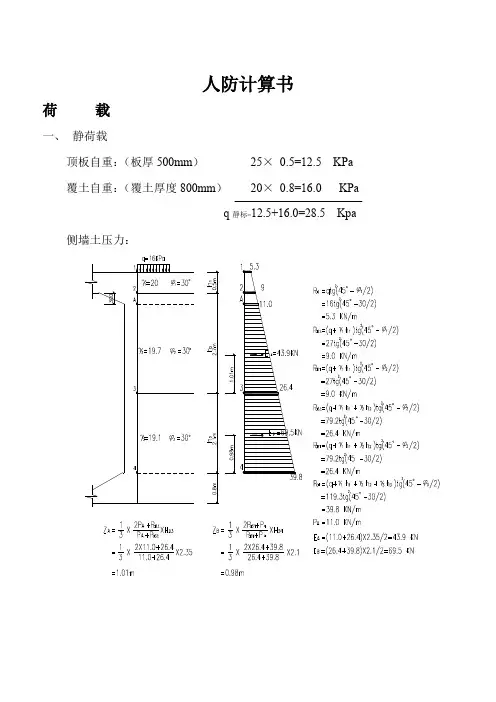

人防计算书

荷 载

一、 静荷载

顶板自重：（板厚500mm） 25× 0.5=12.5 KPa

覆土自重：（覆土厚度800mm） 20× 0.8=16.0 KPa

q静标=12.5+16.0=28.5 Kpa

侧墙土压力：

二、 活荷载

1、平时荷载 取20T汽车 查《简明设计手册》

均布压力 P=41.1 KPa 动力系数K=1.0

顶板荷载 q车标=1.0×41.1=41.1 Kpa

侧墙荷载

2、战时荷载（冲击波荷载）

本工程为五级人防工程，地面超压峰值取ΔPm=0.1Mpa，核爆当量取15万吨。

（1）压缩波峰值压力

Ph=[1-h(1-δ)/c1t02]ΔPm (《规范》式-----5.4.3-1)

查《规范》表5.4.2-1 c0=200m/s (粉质粘土) γc=2 δ=0.1 c1= c0/γc=200/2=100m/s h=0.8m

查《规范》表5.4.1 t02=0.79

经计算得 Ph=0.099MPa=99KPa

（2）结构动荷载

a.顶板Pc1=k Ph (《规范》式-----5.5.2-1)

查《规范》表5.10.4 顶板允许延性比[β]=3.0

查《规范》表5.5.4 结构不利覆土厚度 hm=3.393m

查《规范》表5.5.3 顶板综合反射系数 K=1.04

经计算得 Pc1= k Ph=1.04×99=103 KPa

人防计算书

人防计算书

版本号：B

修改码：0

哈尔滨工业大学建筑设计研究院文件

人 防 设 计 计 算 书

代码:［BＲ－７－13］

项目名称 哈尔滨世茂滨江新城新建地下人防工程

工程编号 17094 专 业 结 构

设 计 王 亮

校 对 柳少公

审 核 于福臻

哈尔滨工业大学建筑设计研究院

人防计算书

一、 设计依据

《人民防空地下室设计规范》GB50038—2005

《建筑地基基础设计规范》GB50007—2011

《混凝土结构设计规范》GB50010—2010

《建筑抗震设计规范》GB50011-2010(2016版）

二、荷载取值

人防工程为地下两层，层高均为3.6m，地下二层为甲类核6级，常6级物资库，地下一层为甲类核6级，常6级二等人员掩蔽所，荷载根据《人民防空地下室设计规范》GB50038-2005取值，按承受常规武器爆炸动荷载、核武器爆炸动荷载、静荷载组合分别作用设计，日 期 2017-4 并取最不利组合配筋。

三、材料

墙、柱混凝土采用C35，梁、板采用C35混凝土，钢筋:采用HRB400级。

四、结构体系 人防地下室荷载（kN/m2）

地下车库顶板 70 通道底板 75

地下车库外墙 60 防护间单元隔墙 50

地下车库底板

（桩基础） 25 防护单元与地下室隔墙 110

临空墙 160 防护单元与地下室门框墙 170

门框墙 240 梯板正面 60

通道顶板 75 梯板反面 30

防倒塌棚架水平 15 防倒塌棚架垂直 50

上下防护单元间楼板 50 本工程采用钢筋混凝土框架结构，外墙、临空墙、隔墙等采用钢筋混凝土墙体，基础采用桩基础，地下室底板为桩基础防水板，地下室顶楼盖采用无梁楼盖体系，梁、板、墙、底板构件尺寸详见图纸。

五:设计方法

人防楼板及梁柱配筋采用盈建科1.8.2版，输入相应荷载进行设计.

地下室外墙，临空墙，人防隔墙等采用理正,scct等结构计算软件,按相应人防荷载进行设计.

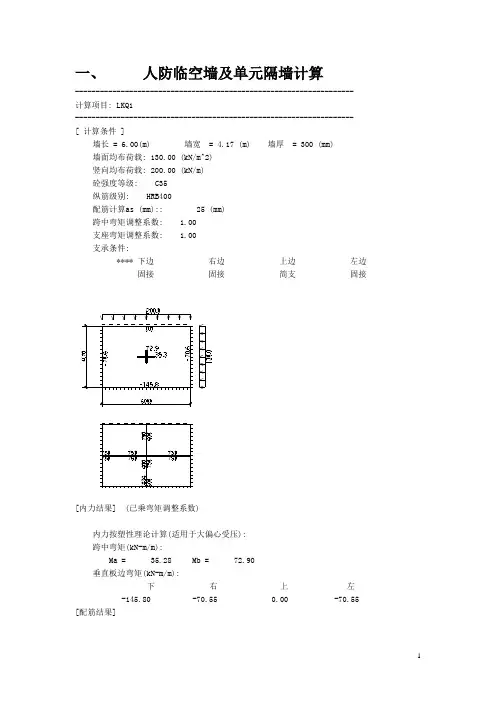

建筑人防设计计算书

建筑人防设计计算书

1 一、 人防临空墙及单元隔墙计算

-------------------------------------------------------------------

计算项目: LKQ1

-------------------------------------------------------------------

[ 计算条件 ]

墙长 = 6.00(m) 墙宽 = 4.17 (m) 墙厚 = 300 (mm)

墙面均布荷载: 130.00 (kN/m^2)

竖向均布荷载: 200.00 (kN/m)

砼强度等级: C35

纵筋级别: HRB400

配筋计算as (mm):: 25 (mm)

跨中弯矩调整系数: 1.00

支座弯矩调整系数: 1.00

支承条件:

**** 下边 右边 上边 左边

固接 固接 简支 固接

[内力结果] (已乘弯矩调整系数)

内力按塑性理论计算(适用于大偏心受压):

跨中弯矩(kN-m/m):

Ma = 35.28 Mb = 72.90

垂直板边弯矩(kN-m/m):

下 右 上 左

-145.80 -70.55 0.00 -70.55

[配筋结果]

2 轴压比: N/(A*fc)= 0.0333

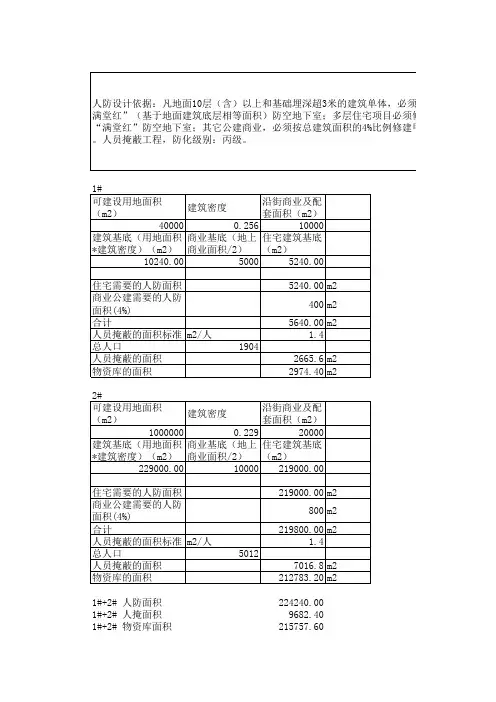

人防面积计算表

人防面积计算表

1#

可建设用地面积

（m2）建筑密度沿街商业及配

套面积（m2）

400000.25610000

建筑基底（用地面积

*建筑密度）（m2）商业基底（地上

商业面积/2）住宅建筑基底

（m2）10240.0050005240.00

住宅需要的人防面积5240.00m2

商业公建需要的人防面积(4%)400m2

合计5640.00m2

人员掩蔽的面积标准m2/人1.4

总人口1904

人员掩蔽的面积2665.6m2

物资库的面积2974.40m2

2#

可建设用地面积

（m2）建筑密度沿街商业及配

套面积（m2）

10000000.22920000

建筑基底（用地面积

*建筑密度）（m2）商业基底（地上

商业面积/2）住宅建筑基底

（m2）229000.0010000219000.00

住宅需要的人防面积219000.00m2

商业公建需要的人防面积(4%)800m2

合计219800.00m2

人员掩蔽的面积标准m2/人1.4

总人口5012

人员掩蔽的面积7016.8m2

物资库的面积212783.20m2

1#+2# 人防面积224240.00

1#+2# 人掩面积9682.40

1#+2# 物资库面积215757.60

3#人防设计依据：凡地面10层（含）以上和基础埋深超3米的建筑单体，必须修

满堂红”（基于地面建筑底层相等面积）防空地下室；多层住宅项目必须修建甲类常6核6B级

“满堂红”防空地下室；其它公建商业，必须按总建筑面积的4%比例修建甲类常6核6人防工程

。人员掩蔽工程，防化级别：丙级。可建设用地面积

（m2）建筑密度沿街商业及配

套面积（m2）

2000000.20840000

建筑基底（用地面积

*建筑密度）（m2）商业基底（地上

商业面积/2）住宅建筑基底

（m2）41600.002000021600.00

住宅需要的人防面积21600.00m2

商业公建需要的人防面积(4%)1600m2

合计23200.00m2

人员掩蔽的面积标准m2/人1.4

总人口9828

人员掩蔽的面积13759.2m2
