第十章 居住小区给水 排水工程

第10章 建筑小区给水排水与建筑中水工程第一部分 习 题10.1 选择题10.1-1 居住小区给水设计用水量，应根据( )确定。

A. 居民生活用水量、公共建筑用水量、绿化用水量、水景娱乐设施用水量、道路广场用水量、公用设施用水量、未预见用水量及管网漏失水量、消防用水量B. 居民生活用水量、公共建筑用水量、绿化用水量、道路广场用水量、未预见用水量C. 居民生活用水量、公共建筑用水量、绿化用水量、公用设施用水量、管网漏失水量、消防用水量D. 居民生活用水量、绿化用水量、水景娱乐设施用水量、公用设施用水量、未预见用水量及管网漏失水量10.1-2 某一住宅小区，居住人数3500人，室外给水管网(不含消防)为环状管网，与市政给水管有两条给水管相连接，小区用水量s L 25。

试求当其中一条给水管道发生故障时，另一条给水管至少要通过流量是( )。

A. s L 5.12 B. s L 5.17 C. s L 20 D. s L 2510.1-3 某居住小区，其室外管网为环状，水压为0.2MPa ，环状管网上负担有室外消火栓，经水力计算其环网管径为80DN ，在设计时环网管径应取( )。

A. 80DNB. 100DNC. 150DND. 200DN 10.1-4 已知一小区室外地坪绝对标高为m 00.5，土壤冰冻深度m 60.0，室外埋地给水管采用球墨铸铁给水管。

则室外埋地给水管的最小覆土深度为( )。

A. 0.60mB. 0.65mC. 0.70mD. 0.75m10.1-5 居住小区生活排水系统排水定额是其相应的生活给水系统用水定额的（ )。

A. 55％～65％B. 65％～75％C. 75％～85％D. 85％～95％ 10.1-6 居住小区室外排水管道的计算确定方法是( )。

A. 按量大小时排水量和规定的流速公式计算确定B. 最大日平均时排水量和规定的流速公式计算确定C. 按小区内建筑物的排水当量总数计算确定管径D. 按设计秒流量计算确定管径10.1-7 关于居住小区雨水口的设置，下列布置地点中不正确的是( )。

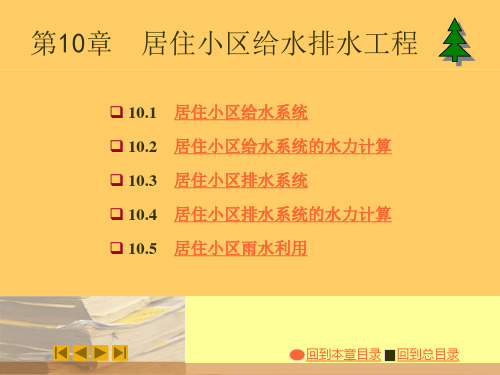

第10章居住小区给水排水工程❑10.1居住小区给水系统❑10.2居住小区给水系统的水力计算❑10.3居住小区排水系统❑10.4居住小区排水系统的水力计算❑10.5 居住小区雨水利用居住小区是指含有教育、医疗、文体、经济、商业服务及其他公共建筑的城镇居民住宅建筑区。

成熟的居住小区具有较完整的、相对独立的给水排水系统。

我国现行的《城市居住区规划设计规范》GB50180-93按照人口数将城市居住区划分为三类：人口1000～3000人的称为居住组团；人口7000～15000人的称为居住小区；人口达到30000～50000人的称为城市居住区。

《建筑给水排水设计规范》GB50015—2003将15000人以下的居住小区和居住组团统称为居住小区。

本章所指的“居住小区”概念与《建筑给水排水设计规范》中“居住小区”定义相同，即居住人口在15000人以下的居民住宅建筑区。

居住小区的给水排水有其自身的特点，其给水排水工程设计，既不同于建筑给水排水工程设计，也有别于室外城市给水排水工程设计。

居住小区给水排水管道，是建筑给水排水管道和市政给水排水管道的过渡管段，其水量、水质特征及其变化规律与其服务范围、地域特征有关。

小区给水、排水设计流量与建筑内部和室外城市给水、排水设计流量计算方法均不相同。

居住小区的给水排水工程包括居住小区给水工程（含给水水源、给水净化、给水管网、小区消防给水、其它公共给水），排水工程（含生活污水管道、雨水管道、小区污水处理），以及小区中水工程。

特定情况下，还包括小区热水供应系统、小区直饮水供应系统、小区环保工程供水系统（小区废气、固废治理工程用水）的内容。

本章重点介绍居住小区给水系统及其设计与计算、排水系统及其设计与计算、雨水利用，污水处理和中水工程详见有关章节。

第10章居住小区给水排水工程10.1 居住小区给水系统居住小区给水系统主要由水源、管道系统、二次加压泵房和贮水池等组成。

10.1.1 居住小区给水水源居住小区给水系统既可以直接利用现有供水管网作为给水水源，也可以适当利用自备水源。

《建筑给水排水工程》教案第10章居住小区给水排水工程第10章居住小区给水排水工程10.1 居住小区给水排水特点10.1.1居住小区城镇居民的住宅建筑群常被统称为居住小区。

按居住用地分级控制规模的大小可以划分为若干层次。

层次不同，布局要求也不同。

我国城市居住用地组成的基本构造单元，在大、中城市一般由居住区、居住小区两级构成。

在居住小区以下也可以分为居住组团和街坊等次级用地。

城镇中工业与其他民用建筑群，如中、小工矿企业的厂区和职工生活区：大专院校、医院、宾馆、机关单位的庭院等，这些与居住小区、组团规模结构相似，常被统称为建筑小区。

建筑小区中的各种建筑群，因其本身的功能特点不同，使其室外的给水排水系统也有所不同，在本章不作详细分析。

10.1.2居住小区给水排水系统的分类根据居住小区离城市的远近、城市管网供水压力大小及水源状况的不同，居住小区给水排水系统可以分为直接利用城市管网的给水排水系统、设有给水加压和排水提升设施的给水排水系统、设有独立水源和污水处理站的给水排水系统。

（1）直接利用城市管网的给水排水系统（2）设有给水加压和排水提升设施的给水排水系统（3）设有独立水源和污水处理站的给水排水系统10.1.3居住小区给水排水特点由于居住小区给水排水系统的服务范围和用水规律等与城市、居住区不同，也与建筑给水排水系统不同，这就决定了小区给水排水应有自己的特点。

这些特点表现在以下几个方面。

首先，小区给水排水设计流量反映过渡段特性。

其次，小区给水方式的选择具有多样性。

另外，随着人们生活水平的不断提高，高标准的居住小区通常设置直饮净水管道系统；对于淡水资源匮乏的地区，应考虑设置中水管道系统。

居住小区给水排水系统和城市、居住区及建筑给水排水系统又有许多类似之处。

当居住小区的给水方式、排水体制、系统组成及设计流量确定之后，小区给水排水系统的布置、设计计算方法及步骤，又与城市给水排水和建筑给水排水有相同之处，因此本章对居住小区《建筑给水排水工程》教案第10章居住小区给水排水工程给水排水系统布置、连接和设计计算方法步骤等不再进行详细介绍。

居住小区给水系统的水力计算第10章居住小区给水排水工程10.2 居住小区给水系统的水力计算10.2.1 居住小区设计用水量居住小区设计用水量包括：居住小区的居民生活用水量、公共建造用水量、绿化用水量、水景和消遣设施用水量、道路和广场浇洒用水量、公共设施用水量、管网漏水水量及未预见水量、消防用水量。

居住小区的居民生活用水量，应按小区人口和住所最高日生活用水定额经计算确定, 住所最高日生活用水定额及小时变化系数详见表2-2。

居住小区公共建造用水量，应按照其使用性质、规模，按用水单位数和相应的用水定额经计算确定，居住小区公共建造用水定额及小时变化系数详见表2-4。

公用游泳池、水上游乐池的初次充水时光应按照使用性质和城市给水条件等确定，宜小于24h，最长不得超过48h，补充水量要求见表12-6。

水景循环系统的补充水量应按照蒸发、飘失、渗漏、排污等损失确定，室内工程宜取循环水流量的1%～3%，室外工程宜取循环水流量的3%～10%。

居住小区管网漏失水量和未预见水量之和可按最高日用水量的10%～15%计。

居住小区的消防用水量和水压及火灾连续时光，应按现行的《建造设计防火规范》及《高层民用建造设计防火规范》确定。

生活、消防共用系统消防用水量仅用于校核管网计算，不属于正常用水量。

居住小区的绿化浇洒用水定额可按浇洒面积1.0～3.0L/m 2·d 计算。

干旱地区可酌情增强；居住小区道路、广场的浇洒用水定额可按浇洒面积2.0～3.0L/m 2·d 计算。

10.2.2 居住小区给水系统设计流量10.2.2 居住小区给水系统设计流量居住小区给水系统有其自身的特点，其用水变化逻辑既不同城市给水系统，又不同于建造内给水系统。

居住小区给水管网的设计流量与居住小区规模、管道布置状况以及小区的使用功能等因素有关，应通过多地点长时光实际测量各种居住小区内不同供水范围用水量变化曲线，再对大量资料举行统计分析和处理，求出居住小区给水管网设计流量计算公式。

[DOC]-居住小区给水排水工程第10章居住小区给水排水工程一.名词解释居住小区:根据《建筑给水排水设计规范》～居住小区是指:居住人口在15000人一下的居民住宅建筑区小区设计给水用水量:包括居住小区的居民生活用水量、公共建筑用水量、绿化用水量、水景和娱乐设施用水量、道路和管道浇洒用水量、管网漏水水量以及未预见用水量、消防用水量。

二.选择题1. 从城市不同环网的不同管段接出引入管向居民小区供水，且小区供水管与城市给水管形成环状管网时，小区的接入管上应设置( B )。

A(截止阀; B(倒流防止器:C( 减压阀; D(安全阀。

2. 居住小区生活排水干管如采用塑料管，则其最小管径和最小设计坡度分别为( C )A(160mm，0.005; B(150mm，0.007C(200mm，0.004; D(300mm，0.0033. 居住小区生活排水系统的排水定额应按照相应的生活给水系统用水定额的(D )选用A. 50%~60%B. 65%~75%C. 75%~85%D. 85%~95% 4. 居住小区排水接户管管径不应建筑物排水管管径，下游管段的管径不应上游管段的管径。

(C)A. 小于，大于B. 大于、小于，C. 小于，小于D. 大于、小于5. 下面叙述正确的是( ABCD)A(当建筑物内的生活用水全部由室外城市给水管网经小区室外给水管道直接供水时候，应取建筑物内的生活用水的设计秒流量为接户管设计流量B.当建筑物内的生活用水全部自行加压供给时，接户管设计秒流量应为贮水调节池的设计补水量C.居住小区生活排水管道的设计流量按住宅生活排水最大小时流量和公共建筑生活排水最大小时流量之和。

D(雨水和合流制排水管道按满流管重力设计，管内流速不宜小于0.75m/s6.关于居住小区雨水口的设置，下列布置位置中不正确的是(A)A. 建筑物出入口B.道路交汇口和道路最低点C. 建筑雨水跌水管附近D.地下坡道入口三.填空题1. 居住小区给水系统主要由水源、管道系统、二次加压泵房和贮水池等组成2. 居住小区供水方式应根据小区内建筑物的类型、建筑高度、市政给水管网的资用水头和水量等综合考虑来确定3. 居住小区的给水供水方式可以分为:直接供水方式、调蓄增压供水方式、分压供水方式等4. 居住小区的地下管线中，给水管道与污水管道间的最小水平净距为0.5~1.0m，垂直净距0.1~0.15m5. 为了保证小区供水可靠性，小区给水干管应布置成环状或与城市管网连接成环状，与城市管网的连接管不少于2根，且当其中的一条发生故障时，其余应通过不小于70%的流量6. 居住小区生活排水管道的设计流量采用最大小时流量，管道自净流速为0.6m/s,最大设计流速:金属管为10m/s,非金属管为5 m/s 7. 建筑小区排水系统的组成:废水管网，污水管网，雨水管网和小区污水处理系统等.8. 小区的给水水源有直接利用现有供水管网作为给水水源和自备水源四.简答题1.居住小区的给水排水工程主要包括哪些?包括小区给水工程(含生活给水、消防给水)～排水工程,含生活污水管道～雨水管道～和小区污水处理,和中水工程2.小区的给水管网由哪几部分组成,布置小区给水管网时应考虑哪些因素,小区给水干管、小区给水支管和接户管。

第十章居住小区给水排水工程居住小区是指含有教育、医疗、文体、经济、商业服务及其他公共建筑的城镇居民住宅建筑区。

居住区划分为三类：人口1000~3000人的称为居住组团；人口7000~15000人的称为居住小区；人口达到30000~50000人的称为城市居住区。

居住小区给排水管道，是建筑给水排水管道和市政给水排水管道的过渡阶段。

居住小区的给水排水工程包括：居住小区给水工程（含生活给水、消防给水），排水工程（含生活污水管道、雨水管道和小区污水处理）和中水工程。

10.1居住小区给水系统居住小区给水系统主要由水源、管道系统、二次加压泵房和贮水池等组成。

10.1.1居住小区给水水压居住小区给水系统既可以直接利用现有供水管网作为给水水源，也可以自备水源。

自备水源的居住小区给水系统严禁与城市给水管道直接连接。

10.1.2居住小区给水系统与供水方式居住小区供水既可以是生活和消防合用一个给水系统，也可以是生活给水系统和消防给水系统各自独立。

若居住小区中的建筑物不需要设置室内消防给水系统，火灾扑救仅靠室外消火栓或消防车时，则宜采用生活和消防共用的给水系统。

若居住小区中的建筑物需要设置室内消防给水系统时，宜将生活和消防给水系统各自独立设置。

居住小区供水方式可分为：直接供水方式、调蓄增压供水方式和分压供水方式。

1.直接供水方式利用城市市政给水管网的水压直接向用户供水。

2.调蓄增压供水方式当城市市政给水管网的水压和水量不足，不能满足居住小区内大多数建筑的供水要求时，应集中设置贮水调节和加压装置，采用调蓄增压供水方式向用户供水。

3分压供水方式当居住小区内既有高层建筑，又有多层建筑，建筑物高度相差较大时应采用分压供水方式供水。

居住小区的加压系统，应根据小区规模、建筑物高度和建筑物分布等确定。

当居住小区内所有建筑高度和所需水压都相近时，整个小区可集中设置共用一套加压给水系统。

当居住小区内只有一幢高层建筑或幢数不多且各幢所需压力相差很大时，每一幢建筑物宜单独设调蓄增压设施。
