调频广播天馈线系统的维护与测量

1W、6W、30W,发现上变频器功放块TPV596、1W 功放块TPV597击穿并损坏供电电阻R412、R502,另外还发现灯丝电压仅为2V,测得其调整块MC1723损坏,更换后开机一切正常。

4　思考1)要认真分析,只有充分地分析,才能准确判断故障位置。

2)对每一种故障现象要深刻了解,不能犯经验主义错误,贸然开机,导致故障面扩大。

3)对于某些重要的元器件要定期测试维护,预防其老化变质。

在设备运行一周后,对照以前的记录,发现24V电源调整管易损坏。

此调整管为美国所产,为复合管2N6301,价格高且不易买到,损坏原因是2N6301功率偏小,过载能力不强,且对输入电压的稳定性要求非常高,所以在实际工作中易损坏。

为此,我们对此电源加以改进:N6301复合管改为大功率塑封管2SC3280(其价格仅为2N6301的1/ 12),并将原电路中C201(10μF/50V)改为470μF/50V,另外加上1只0101μF的高频滤波电容,如图3。

图3　改进后电路这样可以提高其输入电压(+30V)的滤波干扰能力,改进后工作非常稳定,使用至今再无损坏功放块等电路的故障发生。

▲(收稿日期:2006-09-14)作者简介:雷梅莉,女,大专学历,渭南电视台助理工程师。

闵建文,男,大专学历,渭南电视台助理工程师。

王鑫,女,大专学历,渭南电视台技术员。

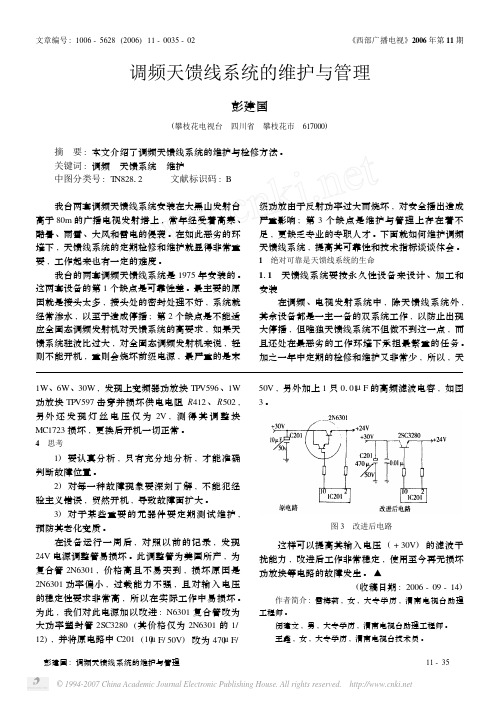

文章编号:1006-5628(2006)11-0035-02《西部广播电视》2006年第11期调频天馈线系统的维护与管理彭建国(攀枝花电视台　四川省　攀枝花市　617000)摘　要:本文介绍了调频天馈线系统的维护与检修方法。

关键词:调频　天馈系统　维护中图分类号:T N82812 文献标识码:B 我台两套调频天馈线系统安装在大黑山发射台高于80m的广播电视发射塔上,常年经受着高寒、酷暑、雨雪、大风和雷电的侵袭。

在如此恶劣的环境下,天馈线系统的定期检修和维护就显得非常重要,工作起来也有一定的难度。

调频天馈线系统检测方法的探讨本文主要对调频天馈线正常运转对调频广播覆盖产生的影响进行分析，阐述了调频天馈线系统运行的重要性，同时结合实际情况，分析了CETC41 A V3619分析仪和Anritsu S331D天馈线的测量方法。

标签：调频天馈线；检测方法；技术0 引言天馈线是调频广播发射中最重要的部分，可以实现高频调拨电流到电磁波力的转化，对自由空气传播电磁波也具有非常大的作用。

天馈线的质量和技术性能，直接影响这调频广播覆盖质量和听众的收听效果。

对天馈线各项指标进行测试。

双工器、天线振子单元、功分器、馈线等是天馈线的重要组成单元。

进行测试的时候，必须对电平天线四周覆盖区域进行分析，给测试前后作业提供参考。

1 双工器指标测试双工器可以将双频信号合成组合信号，还可以在天馈线的作用下发射信号。

随着研发水平和相关技术的快速发展，双工器的种类越来越多。

常见的主要有桥式、宽带型、星型等几种，桥式双工器比较常见。

影响双工器调频信号覆盖质量的指标主要是隔离度、插入损耗和驻波比（VWSR）。

经过实验发现，必须将驻波比取值控制在1.2以下；隔离度在30-50dB；插入损耗控制在0.2-0.8dB；进行测量的时候，主要进行传输测量、反射测量、转换损坏测量、辅助输入测量、宽带功率测量、AM延迟测量、群延迟测量等。

1.1 驻波比测试驻波比是表示设备连接的相对数值。

可以将其表示为其中Po表示测试系统端口的功率，Pr表示反射回来的功率。

假如SWR数值为1，则传输通道不会发生任何反射，全部发射出去。

如果SWR数值大于1，就有一部分电波在传输中被阻挡回来。

反射回来的电波会产生强大的电压，对发射机造成严重的损害。

具体操作如下具体操作步骤如下：第一，启动“开始”键，选择测试功能和测量通道；第二，将长度适中的射频线连接在CETC41和A V3619的RF输出口，同时对射频线进行校准；第三，在双工器输入口的1端口接入射频线；第四，输入测量频率和带宽，将带宽可选择测量的频率设置为0.1～0.2MHz；第五，选择合适的比例并确定。

试论广播电视天馈线系统的日常维护摘要：天馈线系统是广播电视台中的重要设备系统之一，不仅会影响到广播电视节目的播出质量，甚至还关乎广播电视节目能够正常播放。

在天馈线系统运行过程中，会受到天气等多方面因素的影响，容易发生故障。

这便需要加强对天馈线系统的日常维护，更好的保障天馈线系统的稳定性，提升广播电视节目的播出效果。

基于此，本文就天馈线系统的日常维护措施进行探究，仅供大家参考。

关键词：日常维护；天馈线系统；广播电视引言：天馈线系统是广播电视台为人民群众提供广播电视节目服务的重要基础，是影响广播电视节目播出质量的关键。

在天馈线系统应用过程中，受天气等方面因素的影响，使其容易出现故障，影响天馈线系统作用的发挥，同时也会影响到广播电视台服务水平和服务质量。

要想保障天馈线系统的稳定运行，需要加强日常维护，借助有效的维护措施降低其故障率。

1天馈线系统概述天馈线系统是广播电视发射台的重要设备之一，为保障天馈线系统的稳定、安全运行，需要加强日常维护。

天馈线系统的科技含量高，并且由众多的器件与零件构成，因此对天馈线系统的日常维护具有较强的复杂性与专业性。

除此之外，天馈线系统中所分布的参数众多，而一旦发生参数变化等情况，则必然会给节目播出质量带来不利影响，甚至严重时还会导致广播电视节目无法正常播出。

天馈线系统通常都会设置在户外，因此其所处的环境相对比较恶劣，这使得天馈线系统的故障率进一步提升，并且也会在很大程度上增加日常维护的难度。

因此对于广播电视无线发射台站而言，如何做好天馈线系统的日常维护工作已经成为了亟待解决的重要问题。

维护人员应严格按照维护制度与维护计划要求，并结合天馈线系统的实际情况，对其进行有效维护，确保天馈线系统的稳定运行，更好的保障广播电视节目播出质量。

2天馈线系统的日常维护措施天馈线系统通常都会设置在外部环境中，同时多设置在高处，再加之天馈线系统自身的结构复杂，参数众多，这些都会给天馈线系统的日常维护工作带来巨大的挑战。

中波发射台天馈系统维护及故障处理一、概述中波发射台天馈系统是中波频率的无线电发射系统的关键组成部分，负责将电台发射机的信号传输至天线，并保障信号传输的稳定性和可靠性。

天馈系统的维护和故障处理对于保障发射系统的正常运行至关重要，本文将介绍中波发射台天馈系统的维护及故障处理方法。

二、维护1. 定期巡检定期进行天馈系统的巡检是维护工作的基础，通过巡检能够及时发现潜在的故障隐患，保障系统的可靠性。

巡检内容包括天馈线、驻波比、接头、馈线固定支架等部件的外观检查和松动、腐蚀等情况的排查。

2. 清洁天馈线及连接器等部件容易受到灰尘、杂物等的污染，需定期进行清洁。

清洁时要使用柔软的布或刷子，避免使用尖锐物品刮擦，以防损坏表面层。

3. 防护天馈线通常被安装在室外环境，需要做好防护措施，避免受到恶劣气候和外力的影响。

在安装过程中，应尽量避免驻波比的大幅度变化和天线振动，以保障系统的正常运行。

4. 校准定期对驻波比进行校准，确保其在正常范围内，若超出范围则需要及时调整。

三、故障处理1. 驻波比过高若发现驻波比过高，首先需要检查天馈线的连接是否松动或接头是否腐蚀。

若没有发现问题，可尝试调整天线的位置或角度，以改变驻波比。

2. 天馈线断裂天馈线断裂将导致信号传输中断，严重影响发射系统的正常运行。

一旦发现天馈线断裂，需要及时更换天馈线，并检查连接器是否损坏，确保故障得到彻底修复。

3. 天馈线受潮天馈线受潮会导致信号传输的衰减和失真，严重时甚至引起短路。

一旦发现天馈线受潮，需要及时更换天馈线，并确保连接部分干燥清洁。

4. 天馈线接头腐蚀天馈线接头腐蚀会导致连接不良，影响信号的传输质量。

一旦发现接头腐蚀，需要及时更换接头，并对连接部分进行清洁和防护处理。

通过定期的维护和及时的故障处理，可以保障中波发射台天馈系统的稳定性和可靠性，确保发射系统的正常运行。

维护和故障处理工作需要由具有一定专业知识和经验的人员来完成，以保障工作的准确性和有效性。

▲THE TRANSMISSION传输230电视调频发射的天馈线系统及其维护措施罗文焱（作者单位：怒江州兰坪县融媒体中心）摘　要：广播电视台在传输电视节目的信号时，通常会选择使用天馈线系统作为信号的发射和接收装置。

为了保证节目播出工作顺利开展，电视台必须要安排专业的维修人员定期对电视调频发射的天馈线系统进行维修和保养。

本文主要介绍了该系统的基本构成要素，并从常规的维护工作流程入手，分析影响系统运行状态的关键因素，明确维修工作环节中应遵循的注意事项，积极研究创新工作流程。

关键词：电视调频；发射；天馈线；系统维护天馈线系统是影响电视声音和画面信号传输质量的关键因素，因此，广播电视台除了要关注节目的制作和播出工作情况，还需要将重点放在对天馈线系统的维护工作中。

但是维护工作的内容繁多复杂，操作难度相对较大，所以对维修人员的专业能力也有着较高的要求，需要广播电视台引起重视。

１　电视调频发射的天馈线系统基本构成要素维修人员在对电视调频发射的天馈线系统进行维修及养护管理工作时，首先需要了解这种系统的基本构成情况，了解日常维护工作的侧重点，以便于制定出科学合理的维护工作方案。

１．１　安装天线由于电视调频发射的工作频段介于电视VHF的Ⅰ、Ⅲ波段之间，所以电视VHF波段的发射天线可以直接用在调频波段。

不同的是，对于调频发射天线采取的接收方式不同，可以允许电波采用水平、垂直和圆极化方式传播。

因此，工作人员在实际安装天馈线系统时，必须要对天线的型号和材质进行合理选择。

同时，工作人员需要结合电视调频波段对信号传输工作的基本要求，检查天线的质量。

这是整个天馈线系统能否发挥应用价值的关键环节，需要引起高度重视。

１．２　连接馈管电视调频发射信号必须要设置一个专用的发射机，而如果想要运用天馈线系统完成信号的发射工作，就必须将发射机和天线连接起来。

馈管就是起到连接作用的关键工具。

由于实际的馈管有不同的规格，因此还涉及对规格的合理选择。

天馈线系统的安装、维护与测量摘要：天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

因此，当天馈线出现故障或存在隐患时，应及时进行检修和维护。

关键字：天馈线驻波比天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。

尤其近几年来各发射台采用了大量的多工设备，一旦天线系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，造成严重的后果。

所以对天馈线系统的正确安装、检修和测量显得十分重要。

一、天线系统的安装1、系统的安装方式在实际工作中，因地形地物的不同，发射天线的水平方向性应根据实际的地形来考虑以达到覆盖的最佳效果。

利用多面组合天线技术可以达到此目的。

一般的铁塔多是四边形、三边形或圆柱支撑杆，带反射板的双偶极子天线或四偶极子天线悬挂于铁塔侧面，根据悬挂的位置、方式、面数不同，水平方向场形便有所不同。

常用的安装方式为正置安装于铁塔侧面，但如果铁塔侧面远远大于天线反射板的尺寸时，采用正置安装方式就会使天线系统水平方向场形产生裂缝，影响收视效果。

这种情况下就要采用斜置和偏置的安装方式。

如图对于不同的安装方式，获得的水平方向性图的圆度不尽相同。

但经过设计计算，均可以保证圆度在±3dB以内。

正置偏置斜置2、天线单元面安装在安装天线单元板时，一般要注意以下几点：1）每个方向的层数，层间距，偏置和斜置距离（需要偏置和斜置的）均应按照设计要求进行安装。

2）单元面的安装方向要保持一致，不能反向。

以免影响辐射方向图及降低增益。

3）安装时每层天线应保持水平位置在同一高度；垂直位置应使每列天线在前后左右在同一直线上保持铅垂进行（机械下倾除外）。

4）安装时应防止对单元面的撞击和振荡；单元面的背面应紧贴安装结构预置件。

3、功率分配器的安装1）功率分配器的安装方式一般采用“吊挂式”安装在铁塔的内部或桅杆侧面的适当位置。

190 视听 •SHI TING 2019年 第 5 期技术维护一、引言天馈线系统是将发射机所产生的射频电能转换为向自由空间辐射的电磁波，是调频广播发射系统的重要组成部分，可以称之为安全播出最后的生命线。

天馈线的优劣直接影响节目播出质量和覆盖范围，一旦出问题可能就导致重大停播事故。

但是平时工作中能真正接触到天馈线拆装的实践机会少之又少，往往忽略了天馈线系统的学习，所以了解天馈线的原理、分类、构造，以及熟练掌握检测天馈线系统的能力是确保安全播出必不可少的技能。

因此想通过此文浅谈自己在天馈线日常维护工作学习中获得的经验、体会与大家分享、交流。

二、天线的基本特性和参数天线可以将传输线送来的导行波能量转换成空间传播的电磁波能量。

天线可以均匀的向周围辐射电磁波能量，也可以向特定方向的空域辐射电磁波能量。

由于电波的传输特性，对于米波以上频段，地球表面呈现为介质，电磁波能量几乎全部被地球表面吸收，而电离层对于这样高的频段不起反射作用，故也不能靠天波传播，因此同中短波利用地波和天波的传输不同，调频广播利用空间波传播是唯一传输形式。

由于电波在远距离传输中，空间波受地面各种障碍物阻挡，其传输距离只能被限制在视距范围内，所以调频发射天线的视距与俯角就是架设天线需要考虑的一个重要部分，其中还要考虑天线的垂直面波瓣下倾、零点补偿、极化方式等要素。

发射台天馈线系统的品质好坏，直接影响到节目的播出质量。

因而要通过提高发射功率、增加天线增益、减少馈线的损耗、选择合适的天线等措施来提高系统性能。

在实际应用与安装维护中，我们需要了解以下概念：（一）极化方式天线的极化方式是指电场矢量的方向与电波传输方向的相对关系，根据麦克斯韦理论，只有电场和磁场矢量相差90度时，才能发射电磁波，如果电场矢量的方向在一直线上变动，即电场矢量的末端轨迹为直线，则称为线极化。

在工程上，如果电场矢量与地面平行，称为水平极化，电场矢量与地面垂直，称为垂直极化，如果电场矢量的末端轨迹是一个圆或者椭圆，则成为圆极化，按空间理解，圆极化是由垂直极化与水平极化合成，辐射某种极化电磁波的天线就称做对应极化天线。
